Модули ввода-вывода ОВЕН

Разделите сигналы по типам: дискретные, аналоговые и специализированные. Затем сопоставьте число каналов, электрические условия и интерфейс обмена каждого модуля.

15серий44точных исполнения

Модели и серии 15

По названию

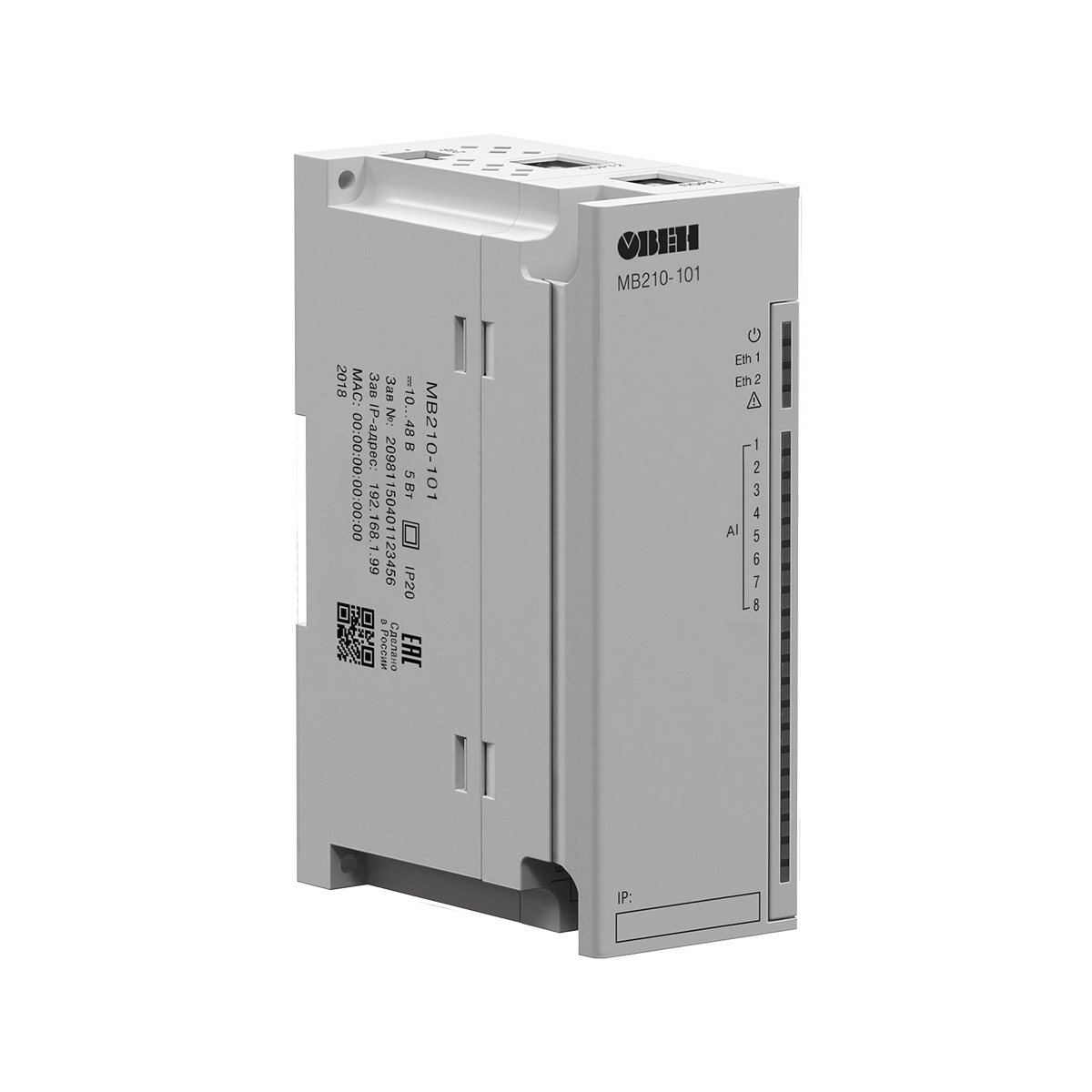

МВ210-101 модули аналогового ввода с универсальными входами (AI)

Модуль ОВЕН МВ210-101 измеряет аналоговые сигналы датчиков, переводит их в физические величины и передаёт результат через Ethernet. Универсальные входы работают с термосопротивлениями, термопарами, резистивными датчиками и унифицированными токовыми либо потенциальными сигналами. Устройство используют для расширения каналов контроллера ПЛК210.

от 28 722 ₽Исполнений: 1
Параметры и подбор →

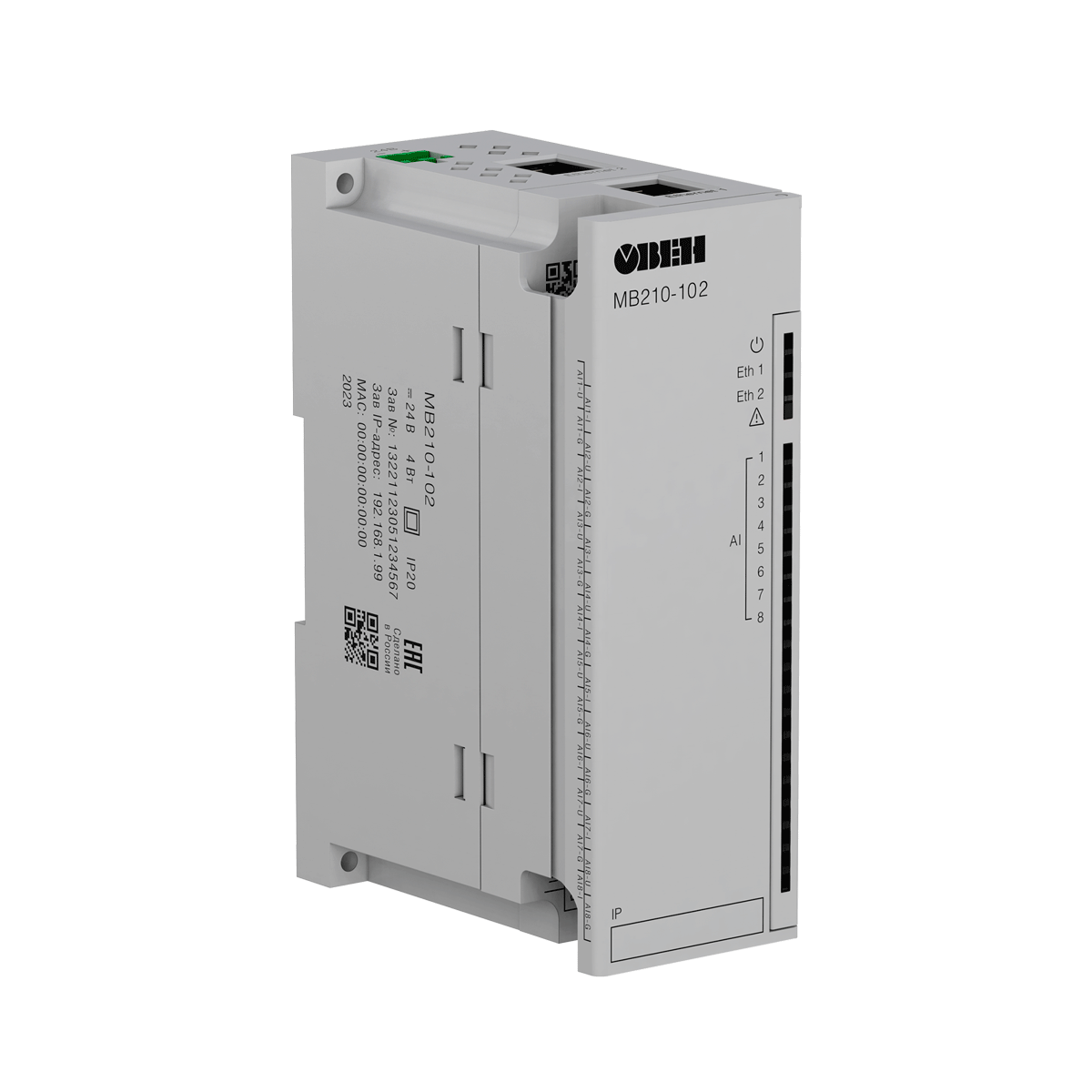

МВ210-102 модули аналогового ввода с быстрыми входами (AI)

ОВЕН МВ210-102 быстро измеряет унифицированные сигналы тока и напряжения и передаёт преобразованные значения в Ethernet-сеть. Модуль добавляет высокоскоростные аналоговые входы системе автоматизации на базе ПЛК210.

от 28 722 ₽Исполнений: 1
Параметры и подбор →

МВ210-2хх модули дискретного ввода (DI)

Модули ОВЕН МВ210-2хх собирают состояния дискретных входов и передают их контроллеру по Ethernet. Отдельные исполнения также считают импульсы, измеряют частоту или обрабатывают сигнал энкодера; наличие режима определяется точной модификацией.

от 17 995 ₽Исполнений: 5
Параметры и подбор →

МК210-3хх модули дискретного ввода вывода комбинированные (DI/DO)

Комбинированные модули ОВЕН МК210-3хх принимают дискретные сигналы и по командам Ethernet управляют выходными элементами. Они расширяют ввод-вывод ПЛК210 и подключают механизмы с дискретным управлением. Функции счётчика, частотомера и энкодера присутствуют только у перечисленных изготовителем модификаций.

от 19 292 ₽Исполнений: 4
Параметры и подбор →

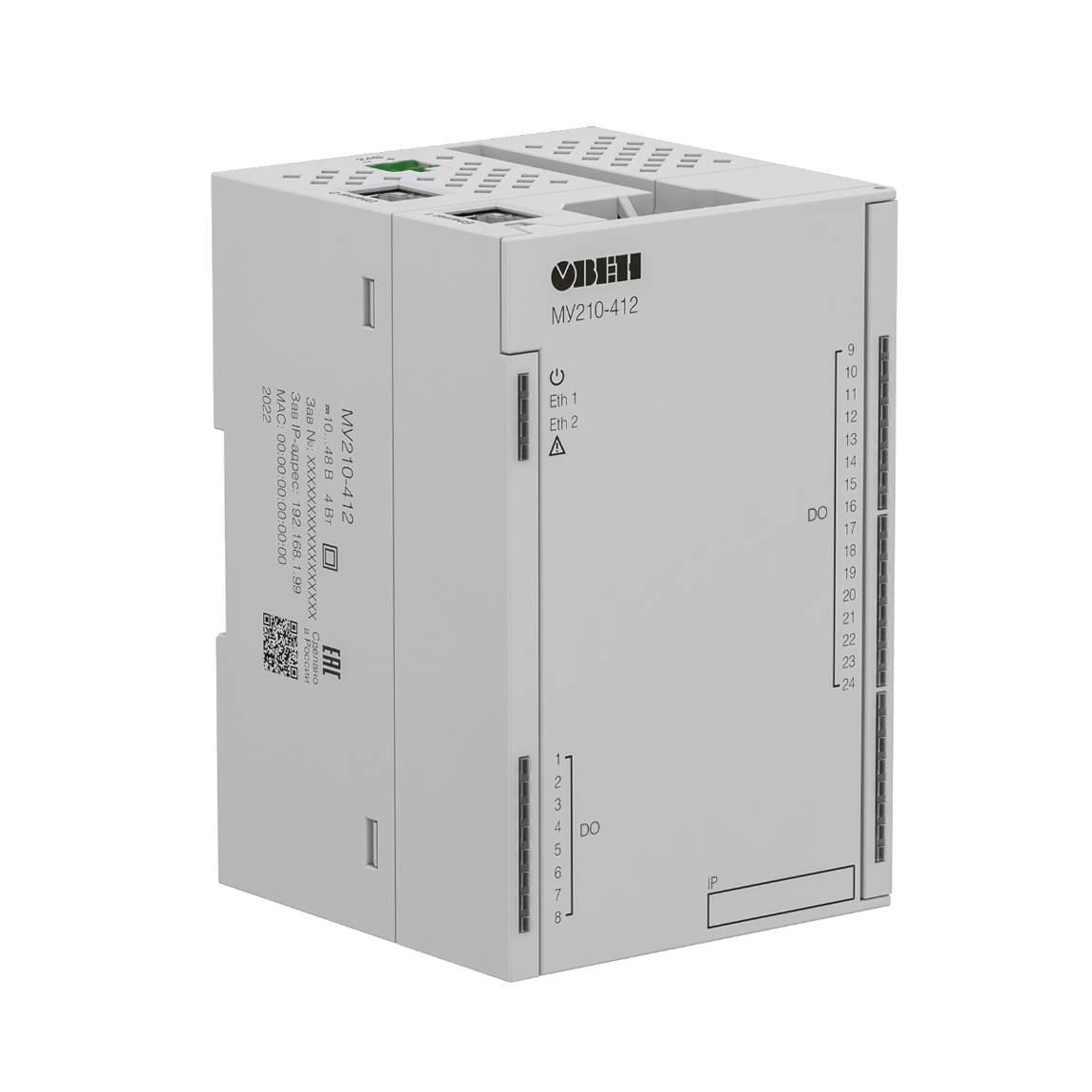

МУ210-4хх модули дискретного вывода (DO)

Модули ОВЕН МУ210-4хх получают команды по Ethernet и переключают дискретные исполнительные механизмы. Серия предназначена для увеличения числа выходов контроллера ПЛК210. Генерация ШИМ зависит от типа выходного элемента и выбранного исполнения модуля.

от 17 462 ₽Исполнений: 4
Параметры и подбор →

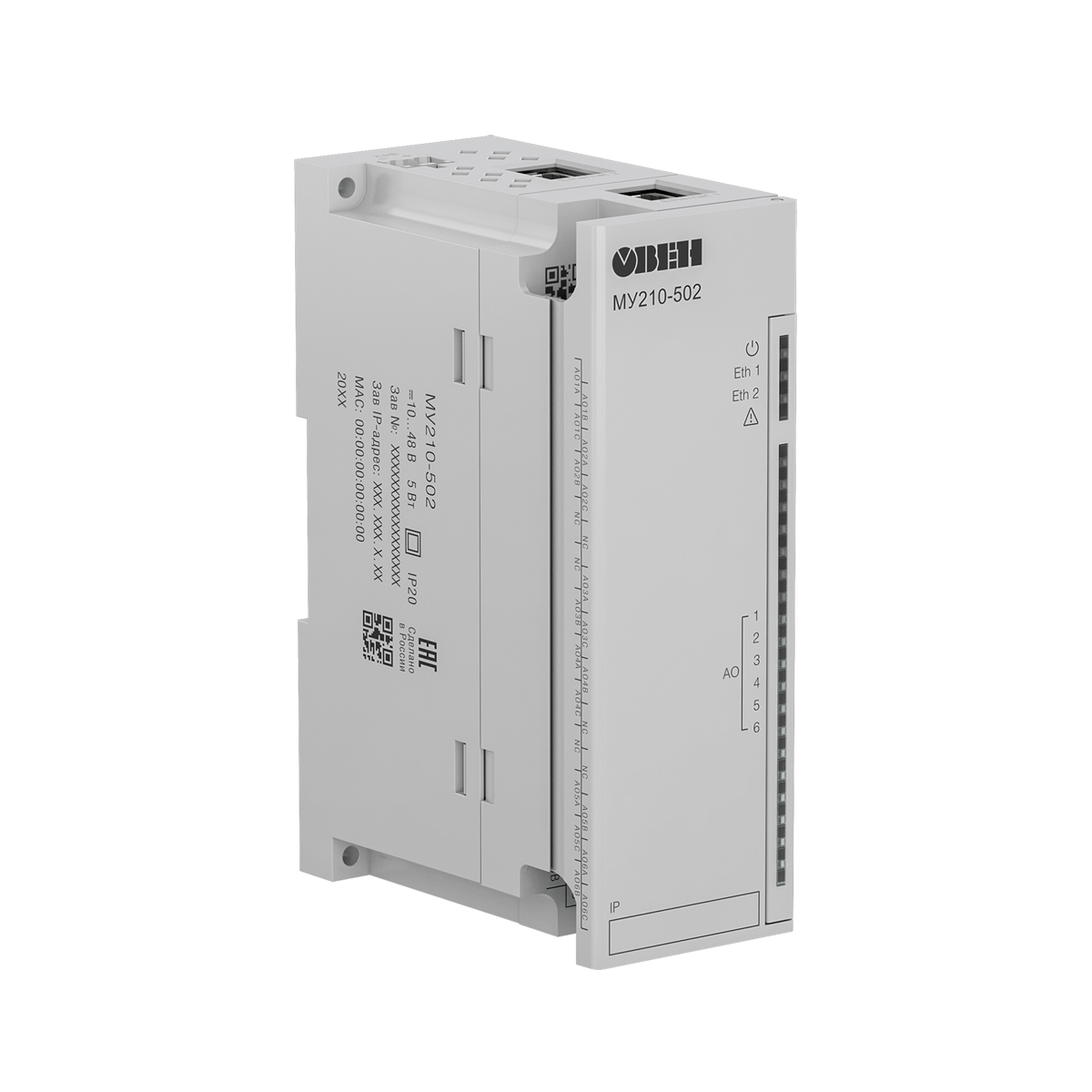

МУ210-502 модули аналогового вывода (AO)

Модуль ОВЕН МУ210-502 преобразует команды Ethernet в аналоговые сигналы для исполнительных механизмов и регистрирующих приборов. Он расширяет аналоговые выходы системы на базе ПЛК210 и заменяет ранее снятый МУ210-501.

от 35 457 ₽Исполнений: 1
Параметры и подбор →

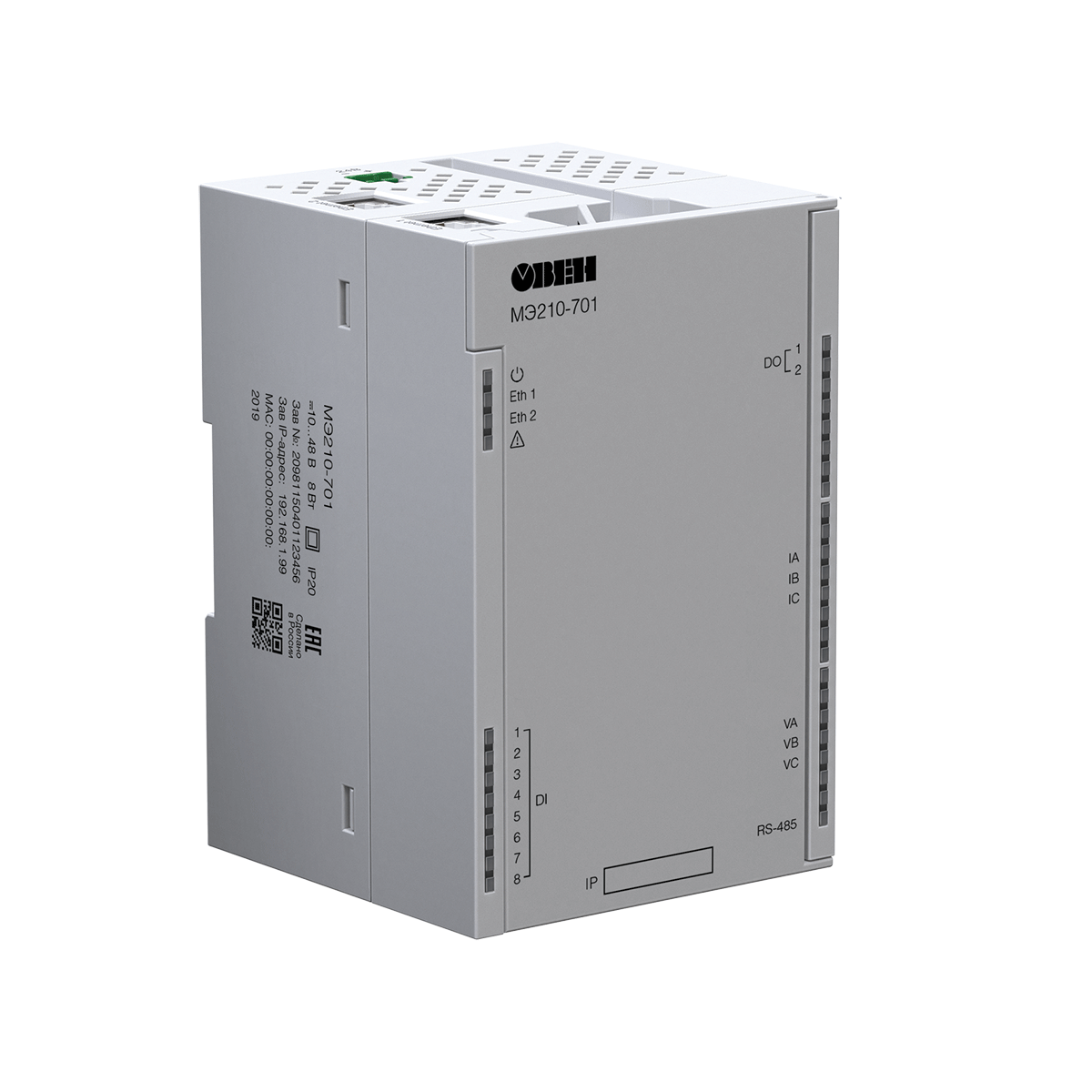

МЭ210-701 модули измерения параметров трехфазной электрической сети

Измерительный преобразователь ОВЕН МЭ210-701 контролирует токи, напряжения и межфазные углы трёхфазной сети. Прибор накапливает профили мощности во внутренней памяти и может использоваться для технического учёта. Дискретные каналы позволяют связать измерение с логикой управления, а сам модуль расширяет систему ПЛК210.

от 31 797 ₽Исполнений: 1
Параметры и подбор →

МВ110-хА модули аналогового ввода с универсальными входами (AI)

Модули ОВЕН МВ110-хА измеряют аналоговые сигналы, преобразуют их в физические значения и передают результат по RS-485. Тип входного датчика и диапазон выбирают в конфигурации конкретного исполнения. Версию аппаратуры и прошивки требуется учитывать при замене, поскольку ПО поколения H/W v2.0 несовместимо с прежними модулями.

от 15 698 ₽Исполнений: 2
Параметры и подбор →

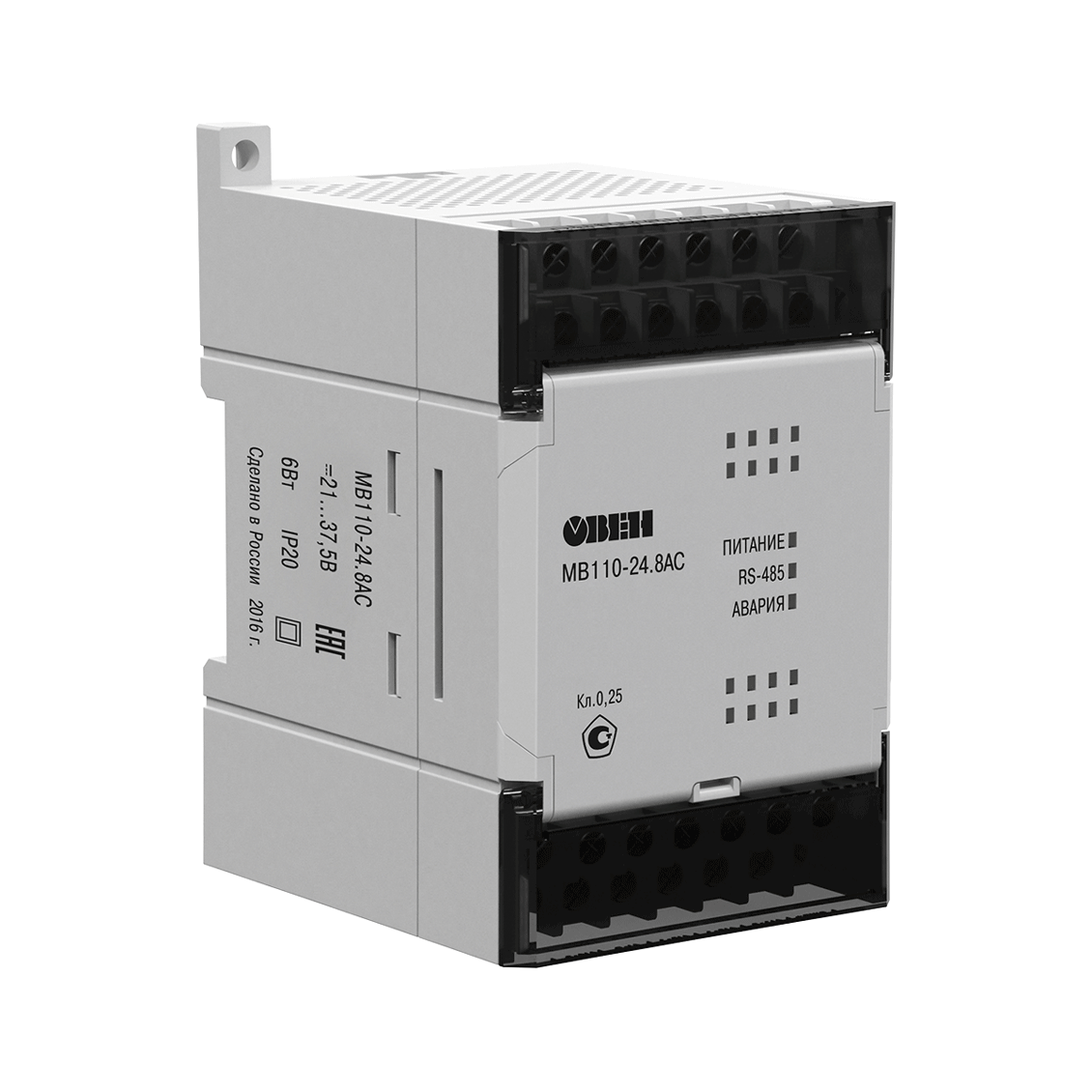

МВ110-хАС модули аналогового ввода с быстрыми входами (AI)

ОВЕН МВ110-хАС измеряет унифицированные аналоговые сигналы с быстрых входов и передаёт вычисленные значения по RS-485. Каждый канал настраивается отдельно, а встроенная диагностика отслеживает состояние подключённого датчика.

от 23 805 ₽Исполнений: 2
Параметры и подбор →

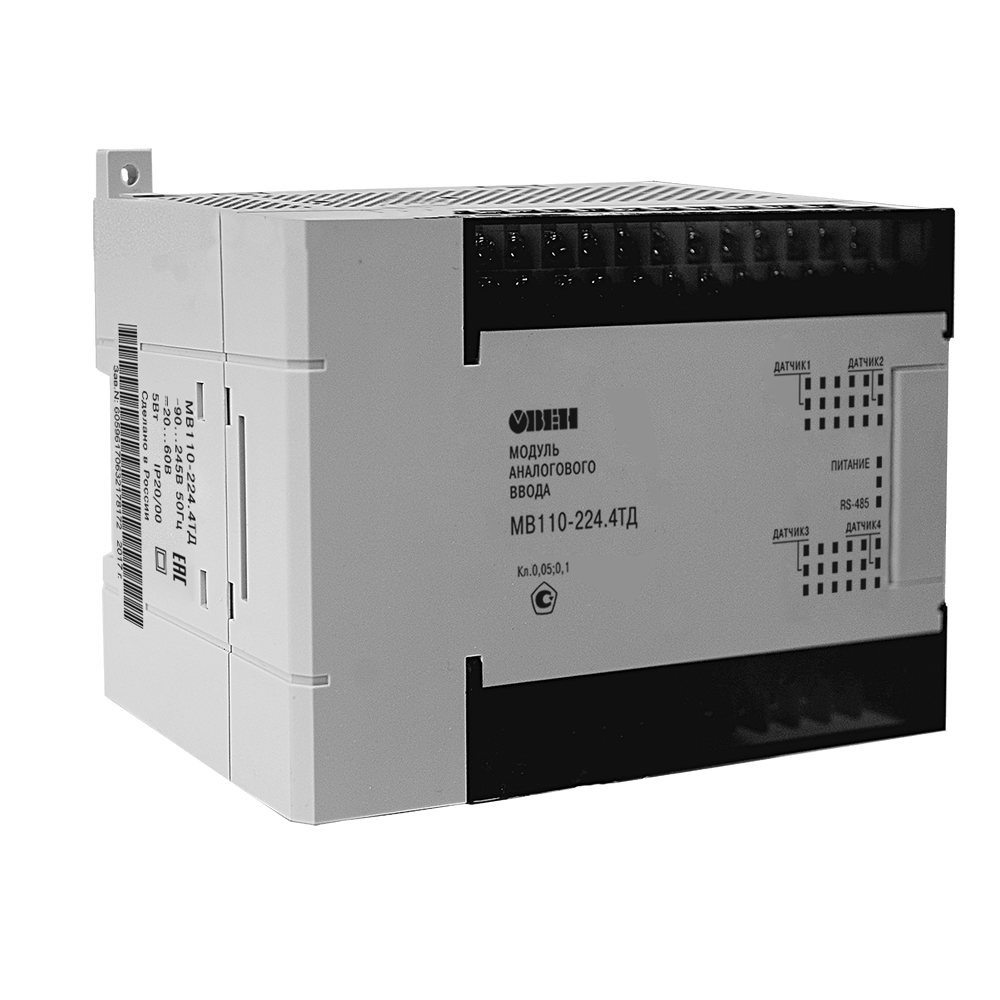

МВ110-хТД модули аналогового ввода сигналов тензодатчиков

Модули ОВЕН МВ110-хТД принимают сигналы мостовых тензодатчиков и пересчитывают их в требуемую физическую величину. Результат передаётся по RS-485, а протокол обмена определяется автоматически. Съёмные клеммы с невыпадающими винтами упрощают монтаж и обслуживание соединений.

от 17 690 ₽Исполнений: 2
Параметры и подбор →

МВ110 модули дискретного ввода (DI)

Модули ОВЕН МВ110 собирают состояния встроенных дискретных входов и передают их в сеть RS-485. При замене устройства следует сверять аппаратное поколение и прошивку: сроки перехода на H/W v2.0 различаются у модификаций.

от 13 268 ₽Исполнений: 5
Параметры и подбор →

МК110 модули дискретного ввода вывода комбинированные (DI/DO)

Комбинированные модули ОВЕН МК110 передают состояния дискретных входов по RS-485 и принимают из сети команды для выходов. К выходным каналам подключают механизмы с дискретным управлением. Аппаратные исполнения H/W v2.0 используют собственное встроенное ПО и не должны смешиваться с прежними версиями без проверки совместимости.

от 14 183 ₽Исполнений: 4
Параметры и подбор →

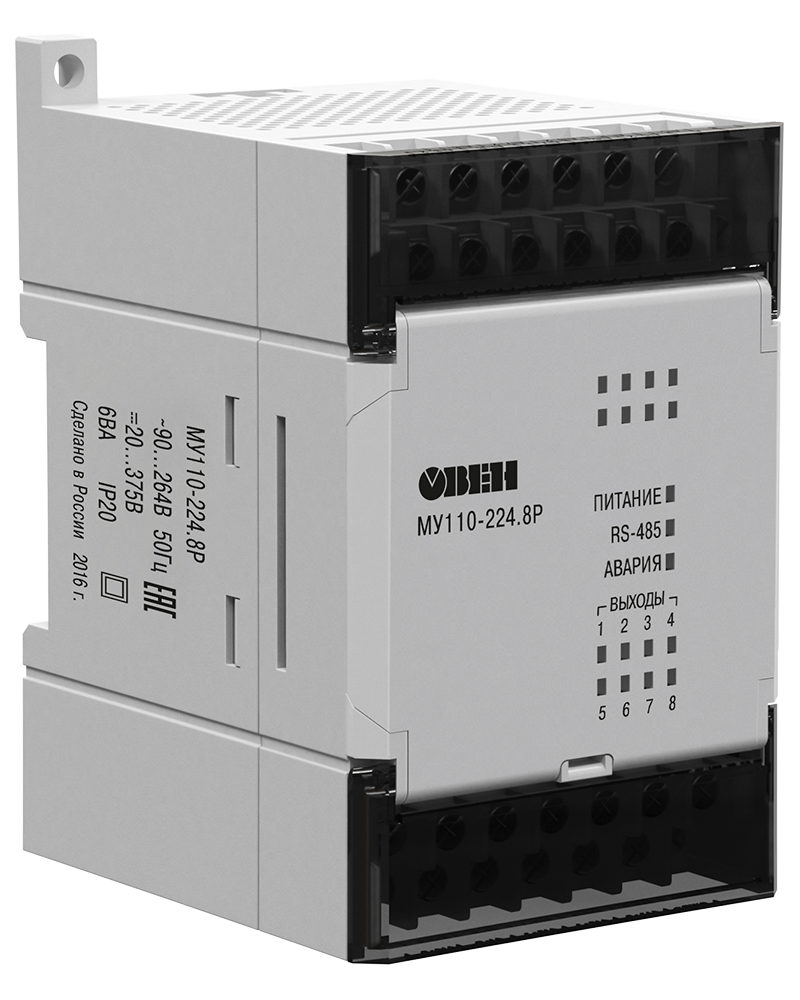

МУ110 модули дискретного вывода (DO)

Модули ОВЕН МУ110 получают команды по RS-485 и переключают встроенные дискретные выходы. Они служат для сетевого управления исполнительными механизмами с дискретным входом. Версию аппаратной платформы и прошивки необходимо сверять по точной модификации и дате выпуска.

от 13 649 ₽Исполнений: 6
Параметры и подбор →

МУ110 модули аналогового вывода (AO)

Модули ОВЕН МУ110 преобразуют цифровые команды сети RS-485 в аналоговые сигналы управления исполнительными механизмами. При подборе замены учитывают точное исполнение: встроенное ПО аппаратного поколения H/W v2.0 несовместимо с прежними модулями.

от 24 248 ₽Исполнений: 2
Параметры и подбор →

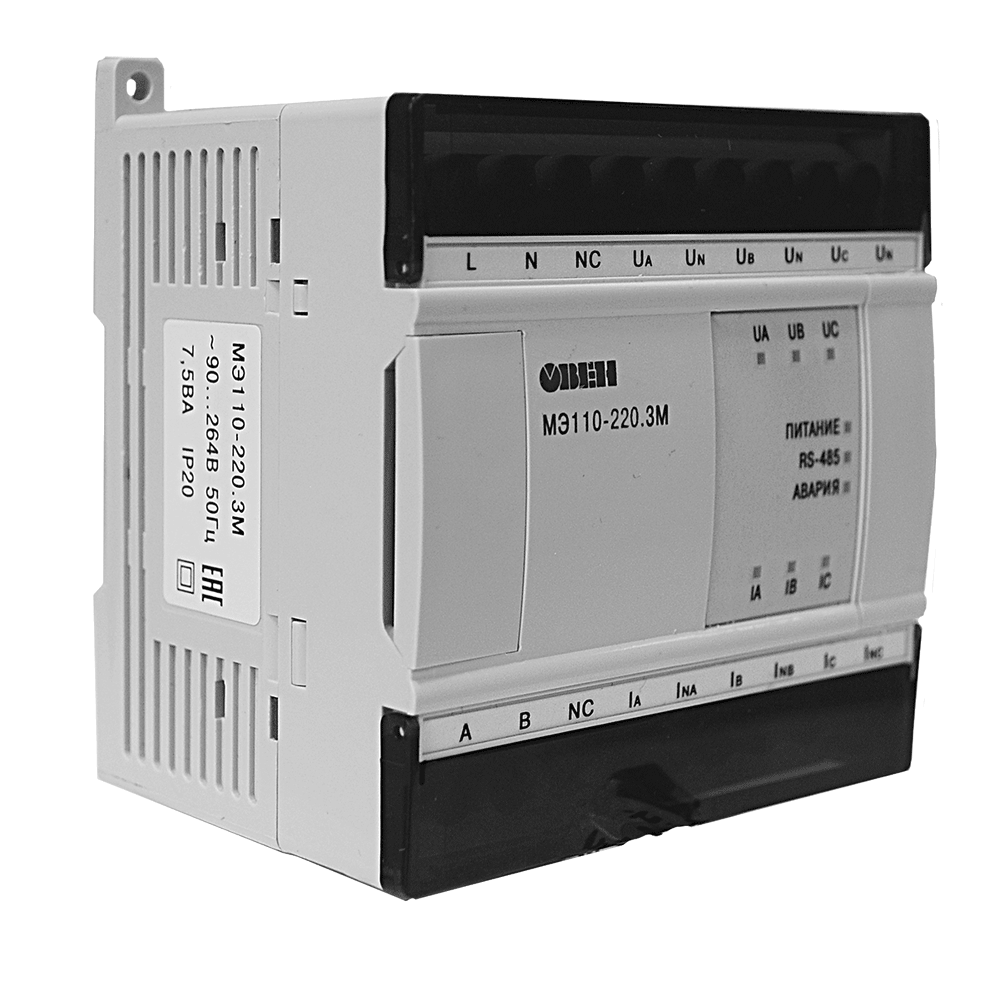

МЭ110 модули измерения параметров электрической сети

Модули ОВЕН МЭ110 измеряют напряжение, ток, частоту, мощность, фазовый угол и коэффициент мощности электрической сети. Результаты передаются по RS-485 в систему контроля или диспетчеризации. Линейка содержит исполнения для однофазных и трёхфазных сетей, поэтому схему подключения выбирают по конкретной модели.

от 12 353 ₽Исполнений: 4
Параметры и подбор →
ПОДБОР ПО ЗАДАЧЕ

Матрица сигналов: тип, направление и число каналов

01

Тип и число каналов

02

Электрические условия

03

Интерфейс обмена

В выбранной серии проверьте полное обозначение, параметры исполнения и схему подключения.

Что сравнить перед выбором

  • Тип каналов
  • Количество
  • Электрические параметры
  • Интерфейс
  • Питание

Ниже — назначение серий и доступные материалы. Характеристики конкретного артикула проверяйте в его карточке.

ОВЕН МВ210-101

Модуль ОВЕН МВ210-101 измеряет аналоговые сигналы датчиков, переводит их в физические величины и передаёт результат через Ethernet. Универсальные входы работают с термосопротивлениями, термопарами, резистивными датчиками и унифицированными токовыми либо потенциальными сигналами. Устройство используют для расширения каналов контроллера ПЛК210.

Проверить: Питание, Монтаж, Условия установки, Температурные условия, Связь.

ОВЕН МВ210-102

ОВЕН МВ210-102 быстро измеряет унифицированные сигналы тока и напряжения и передаёт преобразованные значения в Ethernet-сеть. Модуль добавляет высокоскоростные аналоговые входы системе автоматизации на базе ПЛК210.

Проверить: Питание, Монтаж, Условия установки, Связь.

ОВЕН МВ210-2хх

Модули ОВЕН МВ210-2хх собирают состояния дискретных входов и передают их контроллеру по Ethernet. Отдельные исполнения также считают импульсы, измеряют частоту или обрабатывают сигнал энкодера; наличие режима определяется точной модификацией.

Проверить: Питание, Входной сигнал, Монтаж, Условия установки, Связь.

ОВЕН МК210-3хх

Комбинированные модули ОВЕН МК210-3хх принимают дискретные сигналы и по командам Ethernet управляют выходными элементами. Они расширяют ввод-вывод ПЛК210 и подключают механизмы с дискретным управлением. Функции счётчика, частотомера и энкодера присутствуют только у перечисленных изготовителем модификаций.

Проверить: Питание, Входной сигнал, Монтаж, Условия установки, Связь.

ОВЕН МУ210-4хх

Модули ОВЕН МУ210-4хх получают команды по Ethernet и переключают дискретные исполнительные механизмы. Серия предназначена для увеличения числа выходов контроллера ПЛК210. Генерация ШИМ зависит от типа выходного элемента и выбранного исполнения модуля.

Проверить: Питание, Выходной сигнал, Монтаж, Условия установки, Связь.

ОВЕН МУ210-502

Модуль ОВЕН МУ210-502 преобразует команды Ethernet в аналоговые сигналы для исполнительных механизмов и регистрирующих приборов. Он расширяет аналоговые выходы системы на базе ПЛК210 и заменяет ранее снятый МУ210-501.

Проверить: Питание, Выходной сигнал, Монтаж, Условия установки, Температурные условия, Связь.

ОВЕН МЭ210-701

Измерительный преобразователь ОВЕН МЭ210-701 контролирует токи, напряжения и межфазные углы трёхфазной сети. Прибор накапливает профили мощности во внутренней памяти и может использоваться для технического учёта. Дискретные каналы позволяют связать измерение с логикой управления, а сам модуль расширяет систему ПЛК210.

Проверить: Питание, Входной сигнал, Выходной сигнал, Монтаж, Условия установки, Связь.

ОВЕН МВ110-хА

Модули ОВЕН МВ110-хА измеряют аналоговые сигналы, преобразуют их в физические значения и передают результат по RS-485. Тип входного датчика и диапазон выбирают в конфигурации конкретного исполнения. Версию аппаратуры и прошивки требуется учитывать при замене, поскольку ПО поколения H/W v2.0 несовместимо с прежними модулями.

Проверить: Питание, Входной сигнал, Монтаж, Условия установки, Связь.

Показаны первые 8 серий раздела. Полный список — в каталоге выше.

Руководства для выбора и подключения

Вопросы по моделям в категории

Какие данные нужны для включения МВ210-101 в систему?

Перечислите аналоговые датчики и способ обработки их значений, затем согласуйте Ethernet и протокол обмена. При работе по Modbus TCP учитывайте предел четырёх одновременных соединений, если модуль опрашивают несколько систем.

ОВЕН МВ210-101: характеристики и исполнения →
Для каких сигналов выбирать быстрые входы МВ210-102?

Согласуйте унифицированные сигналы тока и напряжения и требуемую скорость измерения. Название «быстрые входы» не означает универсальный вход для любого датчика; подключение термопары или термосопротивления нужно проверять отдельно по назначению модуля.

ОВЕН МВ210-102: характеристики и исполнения →
Почему для МВ210-2хх нужен точный номер модификации?

Назначение входов различается: обработка энкодера указана для МВ210-202 и МВ210-212, а подключение дискретных сигналов 230 В — для МВ210-221. Выбирайте модель по сигналам датчиков, сохраняя полный номер в заказе.

ОВЕН МВ210-2хх: характеристики и исполнения →
В каких МК210-3хх искать контроль обрыва нагрузки?

Эта функция указана для МК210-311 и МК210-312. Если она обязательна для установки, закрепите нужную модель в спецификации; обработка энкодера тоже зависит от исполнения и указана для МК210-302 и МК210-312.

ОВЕН МК210-3хх: характеристики и исполнения →
