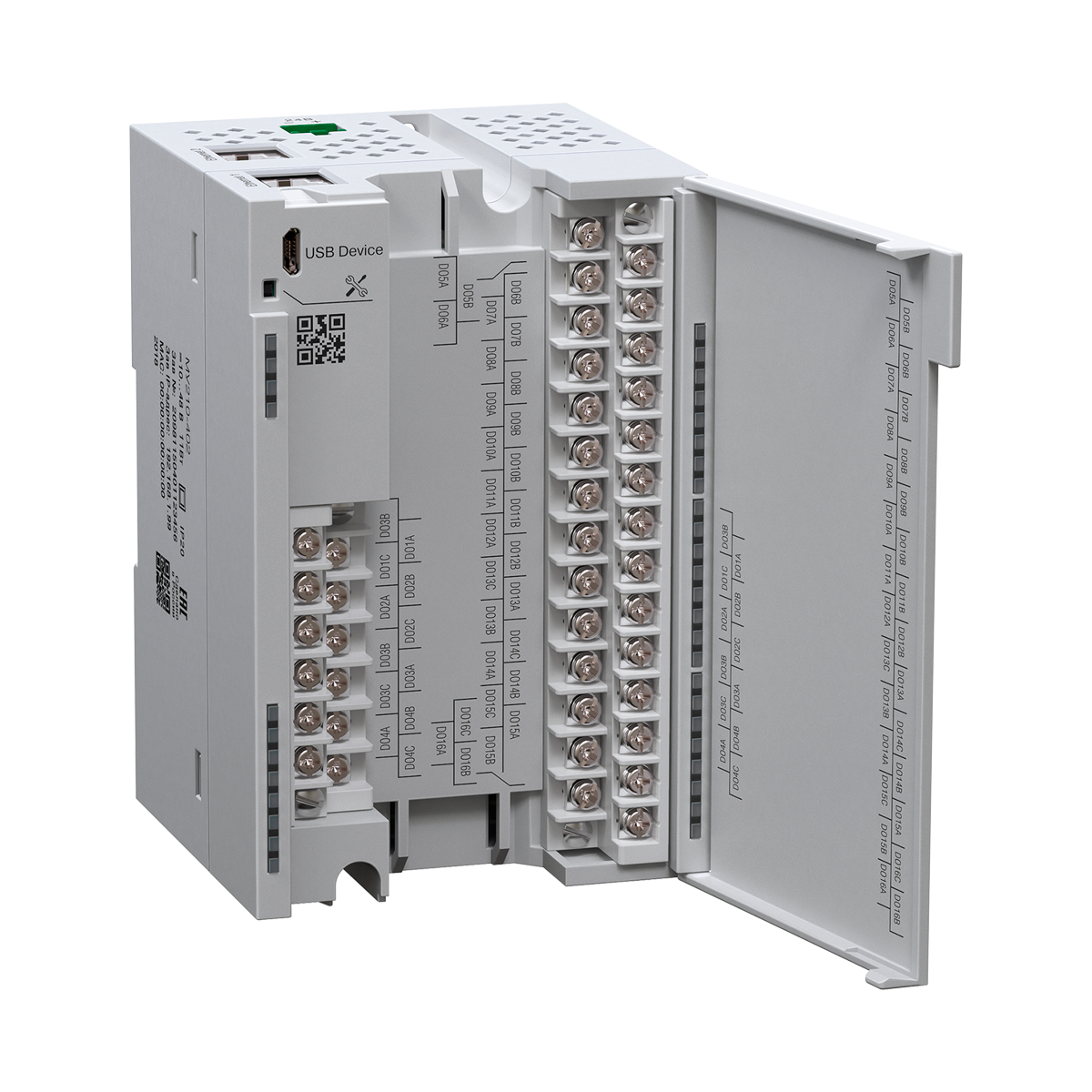

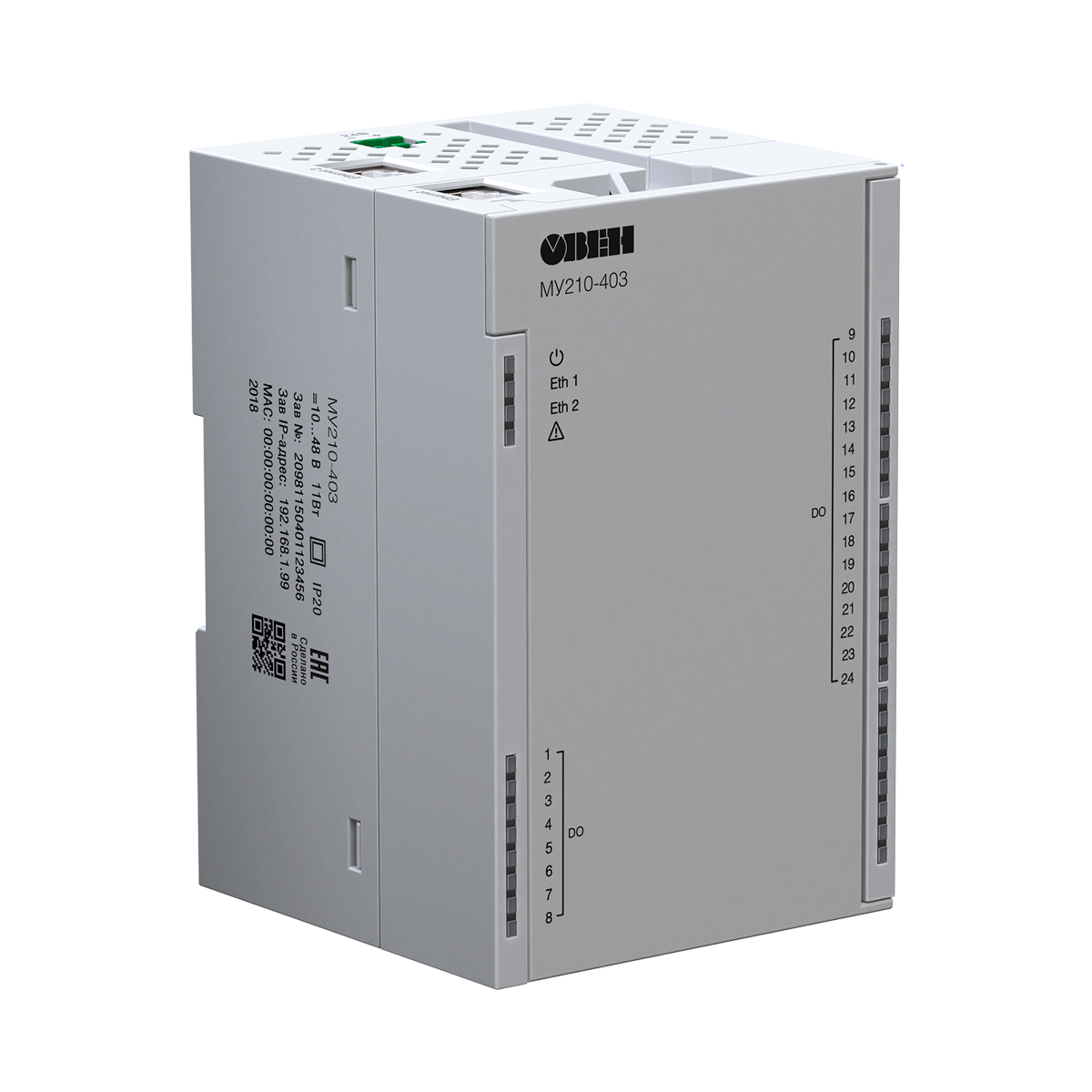

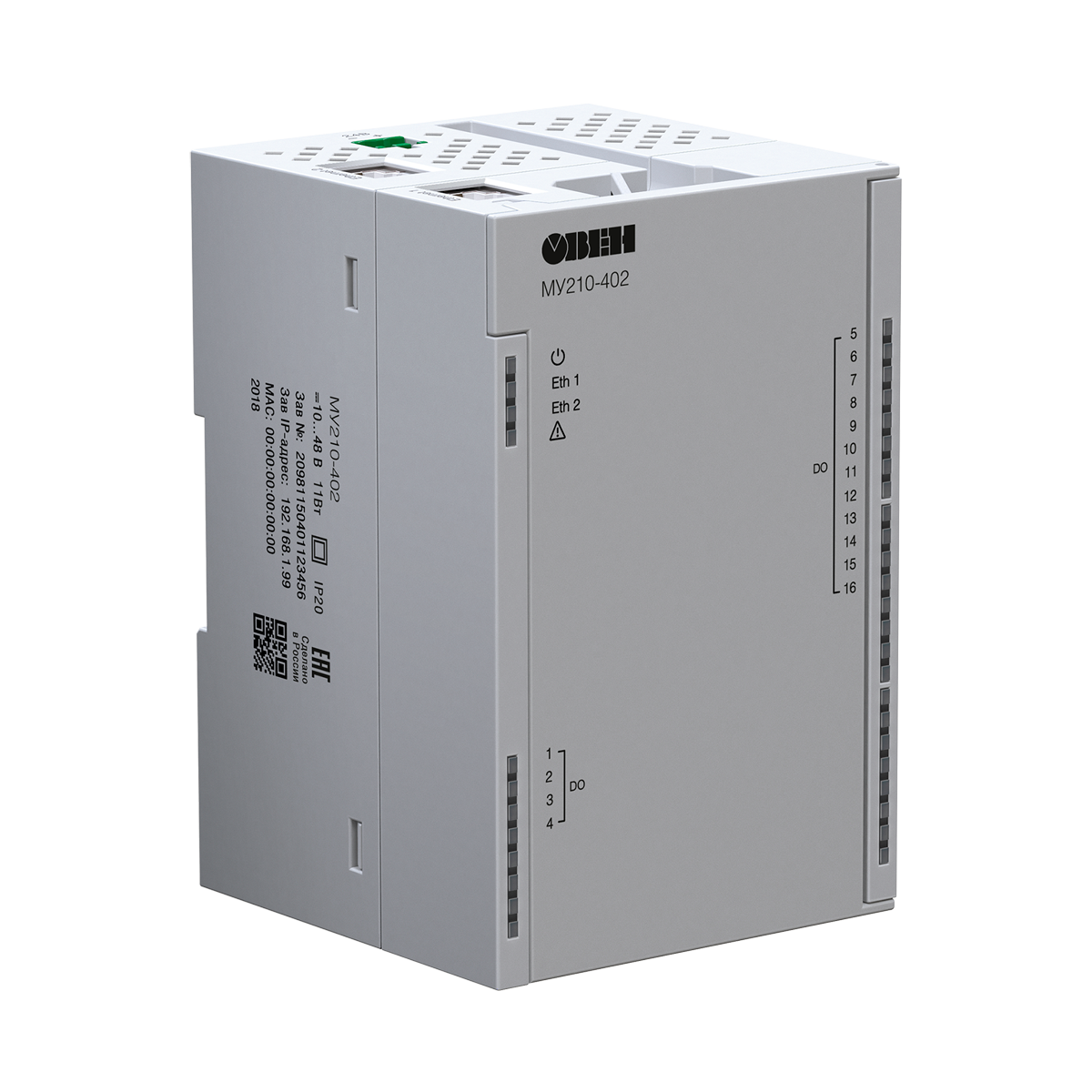

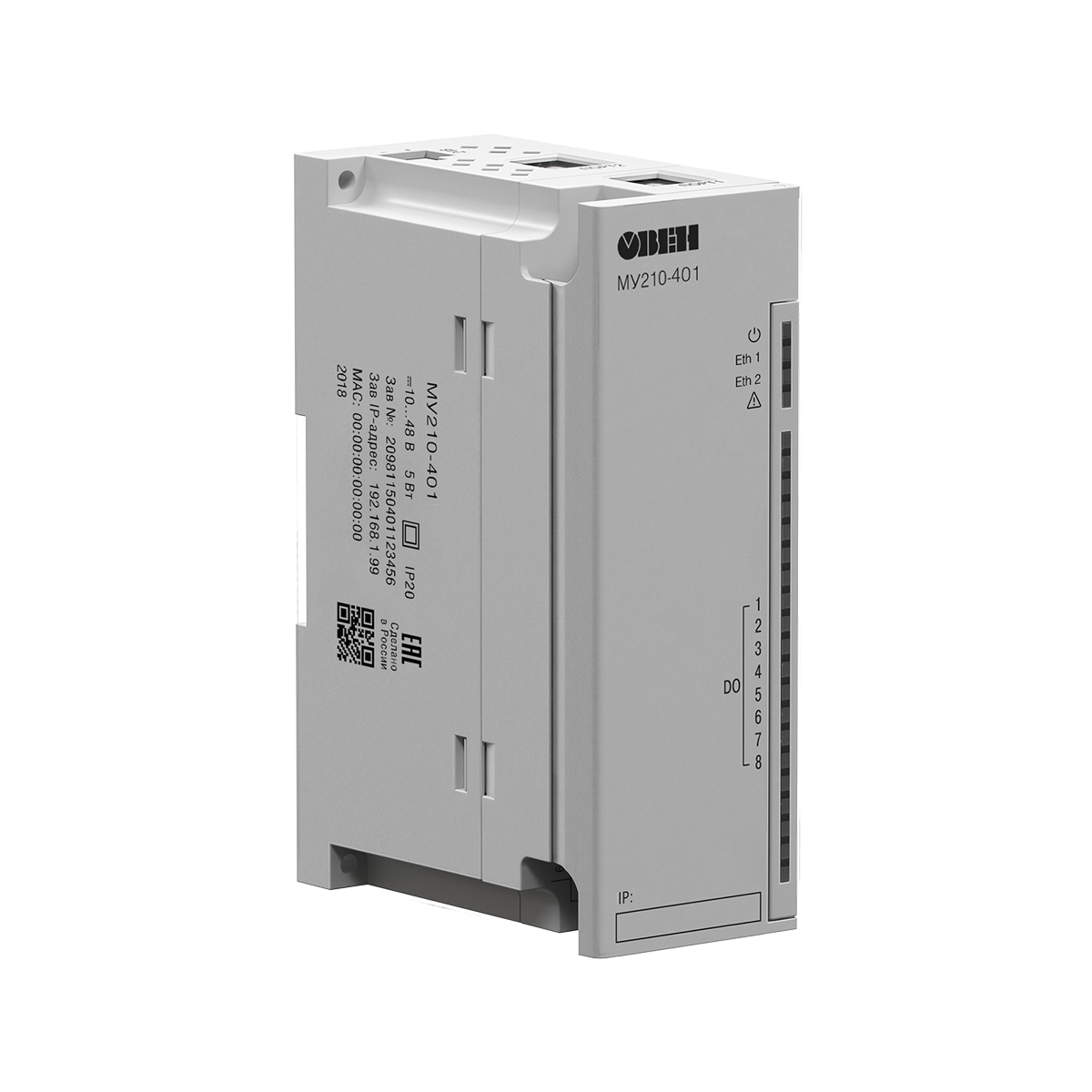

Изображения модели и серии. Внешний вид зависит от исполнения.
Модули ОВЕН МУ210-4хх получают команды по Ethernet и переключают дискретные исполнительные механизмы. Серия предназначена для увеличения числа выходов контроллера ПЛК210. Генерация ШИМ зависит от типа выходного элемента и выбранного исполнения модуля.
Для этой функции в линейке указан МУ210-412. Не переносите её на все МУ210-4хх: дополнительно согласуйте тип выхода, параметры нагрузки и требуемую частоту по документации конкретного исполнения.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Максимальное напряжение питания выходов; Напряжение питания.
Уточните тип выхода для вашей цепи управления и условия его подключения. Наличие разных выходов в серии не означает, что все они есть в одном исполнении.
Параметры для проверки: Тип выходов.
Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.
Параметры для проверки: Габаритные размеры; Монтаж.
Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.
Параметры для проверки: Степень защиты.
Сверьте интерфейс и протокол с остальной системой. Возможности, помеченные как опциональные, проверяйте в комплектации.
Параметры для проверки: Интерфейс обмена; Интерфейс конфигурирования; Поддерживаемые протоколы.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Модификация | МУ210-401 | МУ210-402 | МУ210-403 | МУ210-412 | |
| Выходы | |||||
| Количество выходов | 8 DO | 16 DO | 24 DO | 24 DO | |
| Тип выходов | электромагнитное реле | транзисторный ключ | |||
| Характеристики дискретных выходов (DO) | |||||
| Гальваническая развязка выходов | поканальная, кроме 1 и 2 DO | поканальная | попарная: DO1-DO2...DO7-DO8; DO17-DO18...DO23-DO24 поканальная: DO9...DO16 | – | |
| Электрическая прочность | 1780 В | – | |||
| Режим работы | переключение логического состояния генерация ШИМ сигнала | переключение логического сигнала генерация низкочастотного ШИМ сигнала генерация высокочастотного ШИМ сигнала (только первые 8 выходов) генерация заданного количества импульсов (только первые 3 выхода) | |||
| Режим включения выхода | – | Верхний ключ (DO9…DO24) | Верхний и нижний ключи (DO1…8) | ||
| Максимальный ток коммутации | 5 А (при напряжении не более 250 В, 50 Гц и cos φ=0,4) 3 А (при постоянном напряжении не более 30 В) | 0,4 А | 0,15 А | ||
| Максимальное напряжение питания выходов | 250 В переменного напряжения 30 В постоянного напряжения | 10…36 В | |||
| Время включения | 15 мс | – | |||
| Время выключения | 15 мс | – | |||
| Контроль обрыва нагрузки | нет | нет | |||
| Максимальная частота ШИМ | 1 Гц | 1 Гц | 60000 Гц | ||
| Минимальная длительность импульса ШИМ | 50 мс | 1 мс | 5 мкс | ||
| Питание | |||||
| Напряжение питания | =10…48 (номинальное =24) В | ||||
| Потребляемая мощностьпри питании =24 В | не более 6 Вт | не более 9 Вт | не более 4 Вт | ||
| Защита от переполюсовки | есть | ||||
| Тип питания часов реального времени | батарея CR2032 | ||||
| Общие параметры | |||||
| Габаритные размеры | (42×124×83) ±1 мм | (82×124×83) ±0,5 мм | (82×124×83) ±0,5 мм | ||
| Степень защиты | IP20 | ||||
| Монтаж | на DIN-рейку / на стену | ||||
| Средний срок службы | 10 лет | ||||
| Масса | не более 0,4 кг | не более 0,6 кг | не более 0,6 кг | ||
| Flash-память (архив) | |||||
| Максимальный размер файла архива | 2 кб | ||||
| Максимальное количество файлов архива | 1000 | ||||
| Минимальный период записи | 10 сек | ||||
| Часы реального времени | |||||
| Погрешность хода | |||||
| - при температуре +25 °С | не более 1 секунды в сутки | не более 3 секунды в сутки | |||
| - при температуре -40 °С | не более 3 секунд в сутки | не более 10 секунд в сутки | |||
| Тип питания | батарея CR2032 | ||||
| Время работы часов реального времени на одной батарее | 6 лет | ||||
| Условия эксплуатации | |||||
| Температура окружающего воздуха | -40…+55 °С | ||||
| Относительная влажность воздуха (при +35 °С без конденсации влаги) | от 10 до 95 % | ||||
| Коммуникационные возможности | |
| Интерфейс обмена | Сдвоенный Ethernet 10/100 Mbit |
| Интерфейс конфигурирования | USB 2.0 (MicroUSB), Ethernet (RJ-45) |
| Поддерживаемые протоколы | Modbus TCP (до 4-х одновременных соединений) |
