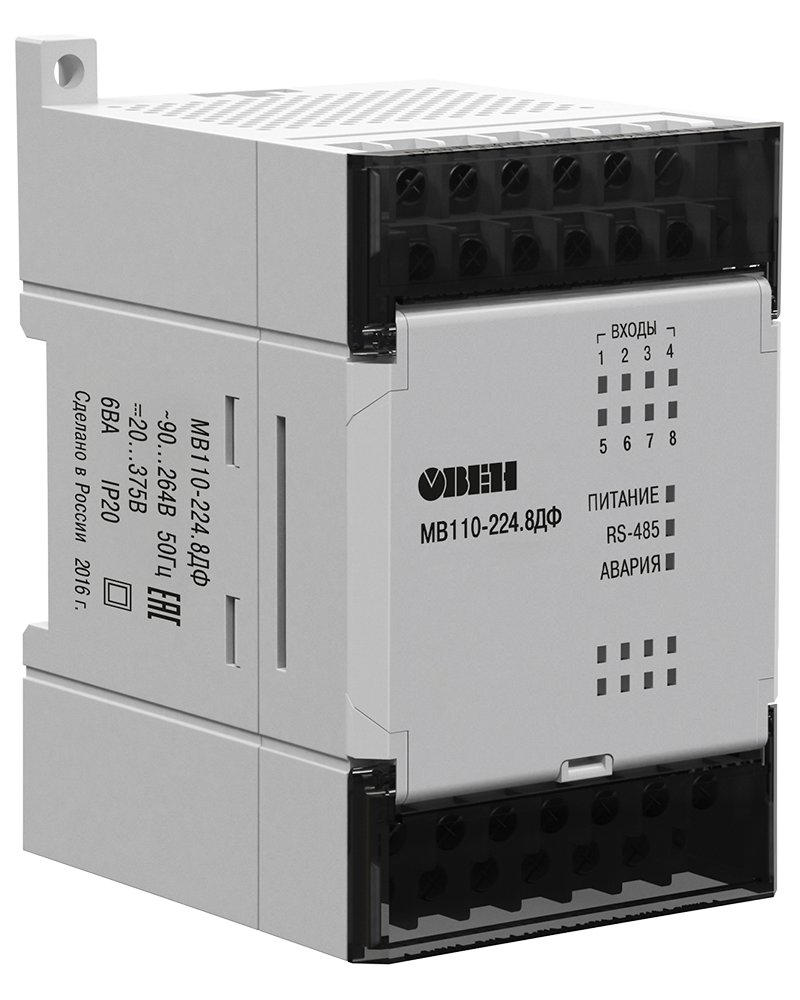

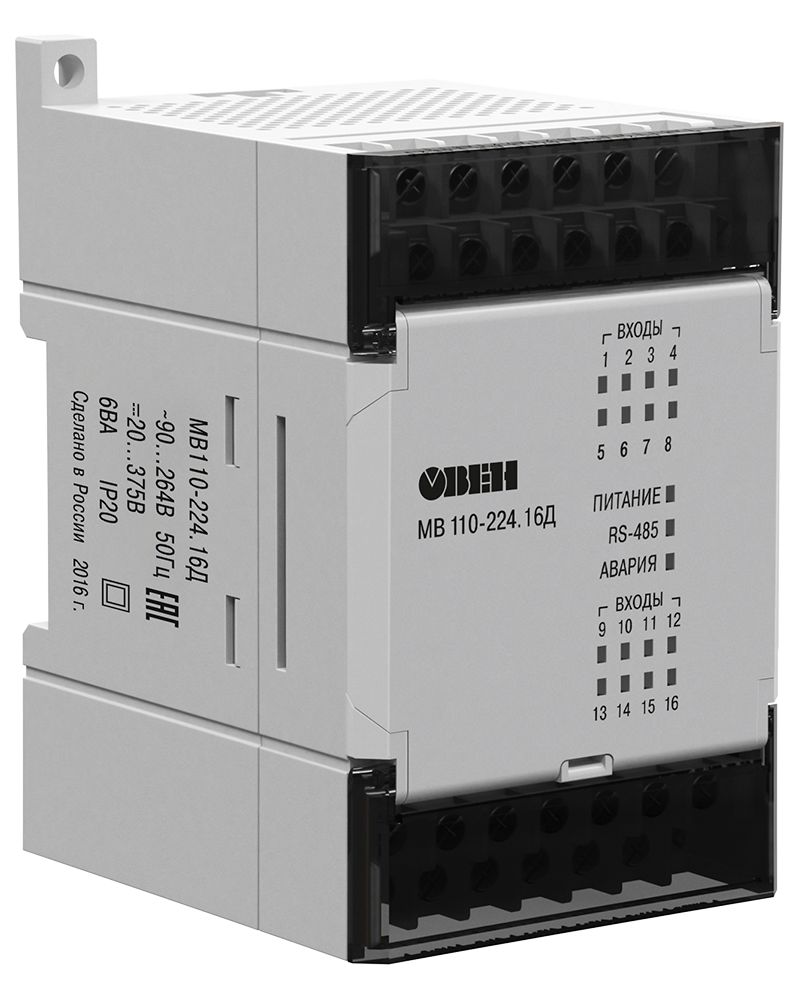

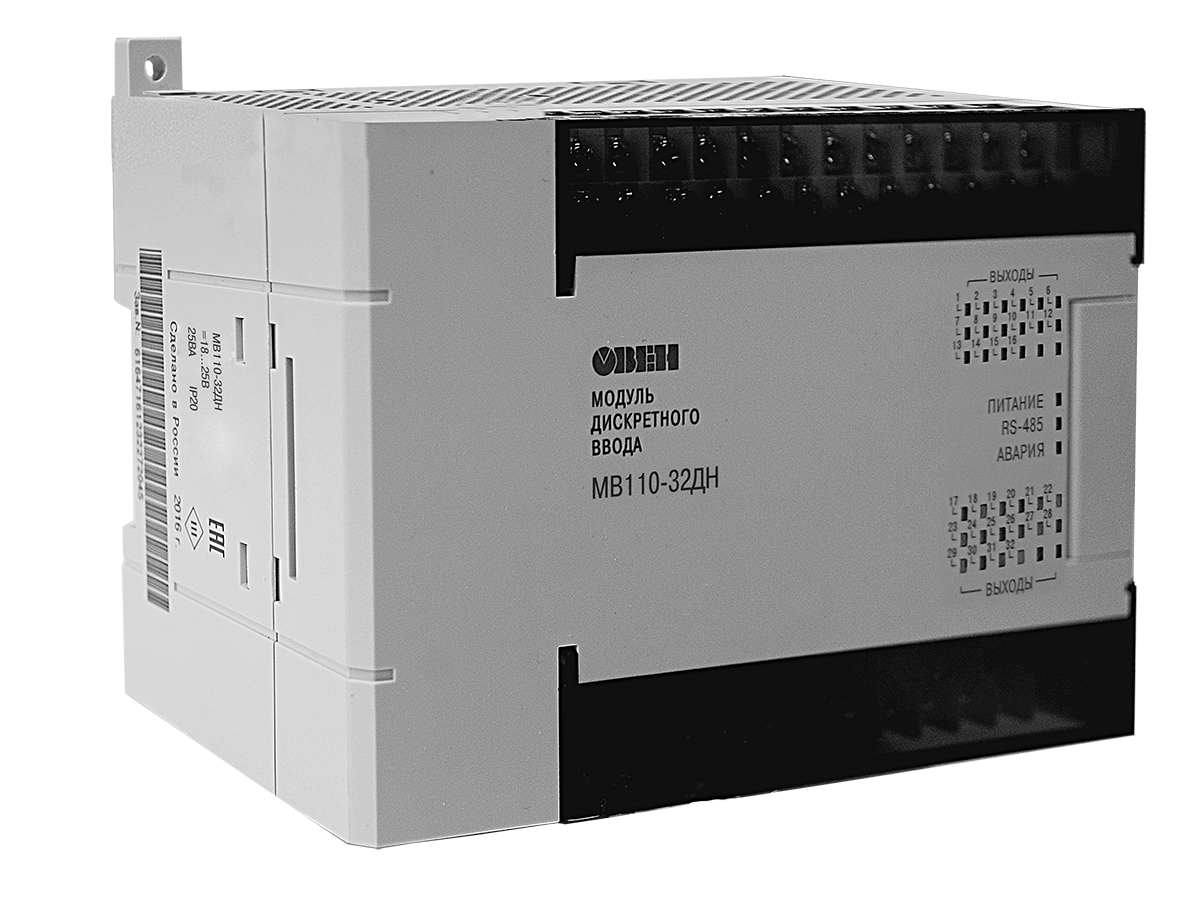

Изображения модели и серии. Внешний вид зависит от исполнения.
Модули ОВЕН МВ110 собирают состояния встроенных дискретных входов и передают их в сеть RS-485. При замене устройства следует сверять аппаратное поколение и прошивку: сроки перехода на H/W v2.0 различаются у модификаций.
Сверьте маркировку H/W и используйте ПО соответствующего поколения. Прошивки H/W v2.0 несовместимы с прежними модулями; совпадение семейства МВ110 и числа входов не отменяет этой проверки при замене или обновлении.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Напряжение питания входов (внешний источник); Напряжение питания.
Сверьте сигнал подключаемого датчика и схему подключения с таблицей входов и руководством выбранного прибора.
Параметры для проверки: Макс. частота входного сигнала; Мин. длительность входного сигнала.
Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.
Параметры для проверки: Габаритные размеры; Монтаж.
Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.
Параметры для проверки: Степень защиты.
Сверьте интерфейс и протокол с остальной системой. Возможности, помеченные как опциональные, проверяйте в комплектации.
Параметры для проверки: Поддерживаемые протоколы; Поддерживаемые функции записи по протоколу Modbus; Доступ к сетевым параметрам по протоколу Modbus; Доступ к конфигурационным параметрам аналоговых входов/выходов по протоколу Modbus.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Модификация | МВ110-224.16Д | МВ110-224.16ДН | МВ110-24/220.32ДН | МВ110-224.8ДФ |
|
| ||||
| Входы | ||||
| Количество входов | 16 DI | 16 DI | 32 DI | 8 DI |
| Типы поддерживаемых сигналов |
|
| сигнал ~230 В или =230 В | |
| Характеристики дискретных входов (DI) | ||||
| Гальваническая развязка входов | – | групповая (по 4 входа) | поканальная | |
| Электрическая прочность изоляции | – | 1500 В | ||
| Макс. частота входного сигнала | 1 кГц | – | ||
| Мин. длительность входного сигнала | 0,5 мс (скважность 2 для частоты 1 кГц) | – | ||
| Напряжение питания входов (внешний источник) | 24 ±3 В для транзисторных ключей Для «сухих контактов» питание не требуется! | 24 ±3 В | – | |
| Макс. входной ток | не более 7 мА | не более 8,5 мА (при напряжении входа =27 В) | – | |
| Суммарное сопротивление внешнего контакта и линии подключения | не более 100 Ом | – | ||
| Ток «логической единицы» | не менее 4 мА | не менее 4,5 мА | не менее 0,3 мА | |
| Ток «логического нуля» | не более 0,7 мА | не более 1,5 мА | не более 0,1 мА | |
| Напряжение «логической единицы» | – | – | не менее ~110 В (частотой от 47 до 63 Гц) или =150 В (постоянное) | |
| Напряжение «логического нуля» | – | – | не более ~20 В (частотой от 47 до 63 Гц) или =15 (постоянное) | |
| Питание | ||||
| Тип питания | универсальное ~230 В/=24 В | универсальное ~230 В/=24 В | зависит от модификации | универсальное ~230 В/=24 В |
| Напряжение питания | переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц или постоянное: =18…30 В (номинальное =24 В) | МВ110-220.32ДН: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц МВ110-24.32ДН: =18…30 В (номинальное =24 В) | переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц или постоянное: =18…30 В (номинальное =24 В) | |
| Потребляемая мощность | не более 6 ВА | не более 40 ВА | не более 6 ВА | |
| Конструктивное исполнение | ||||
| Габаритные размеры | (63×110×75) ±1 мм | (140×114×75) ±1 мм | (63×110×75) ±1 мм | |
| Степень защиты | IP20 | |||
| Монтаж | на DIN-рейку / на стену | |||
| Условия эксплуатации | ||||
| Температура окружающего воздуха | -10…+55 °С | |||
| Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % | |||
| Серия МВ110 | Статус |
| МВ110-16Д H/W v2.0 | 1 сентября 2022 года проведено обновление
|
| МВ110-16ДН H/W v2.0 | |
| МВ110-8ДФ H/W v2.0 | |
| МВ110-32ДН H/W v2.0 | 1 марта 2024 года проведено обновление |
| Параметр | Мх110 H/W v2.0 | Мх110 |
| ПО для настройки | OWEN Configurator (Modbus RTU) | Конфигуратор Мx110 (ОВЕН) |
| Поддерживаемые протоколы | Modbus RTU/ASCII, ОВЕН | Modbus RTU/ASCII, ОВЕН, DCON |
| Счётчики импульсов дискретных входов | Энергозависимые | Энергонезависимые |
| Восстановление заводских настроек | Сбрасываются на заводские при включении питания с переключателем 2 (3 для МВ110-8А) в положении ON | Модуль работает с заводскими значениями сетевых параметров, но в его памяти сохраняются установленные ранее значения сетевых параметров при включении питания с соответствующей перемычкой в положении ON |
| Режим «жесткой логики» для модулей ввода/вывода | Нет | Да |
| Поддерживаемые функции записи по протоколу Modbus | 0x10 | 0x10, 0x0F |
| Доступ к сетевым параметрам по протоколу Modbus | Да | Нет |
| Доступ к конфигурационным параметрам аналоговых входов/выходов по протоколу Modbus | Да | Нет |
| Mx110 H/W v2.0 | OWEN Configurator (перейти) |
| Mx110 | Конфигуратор Мx110 (скачать) |
