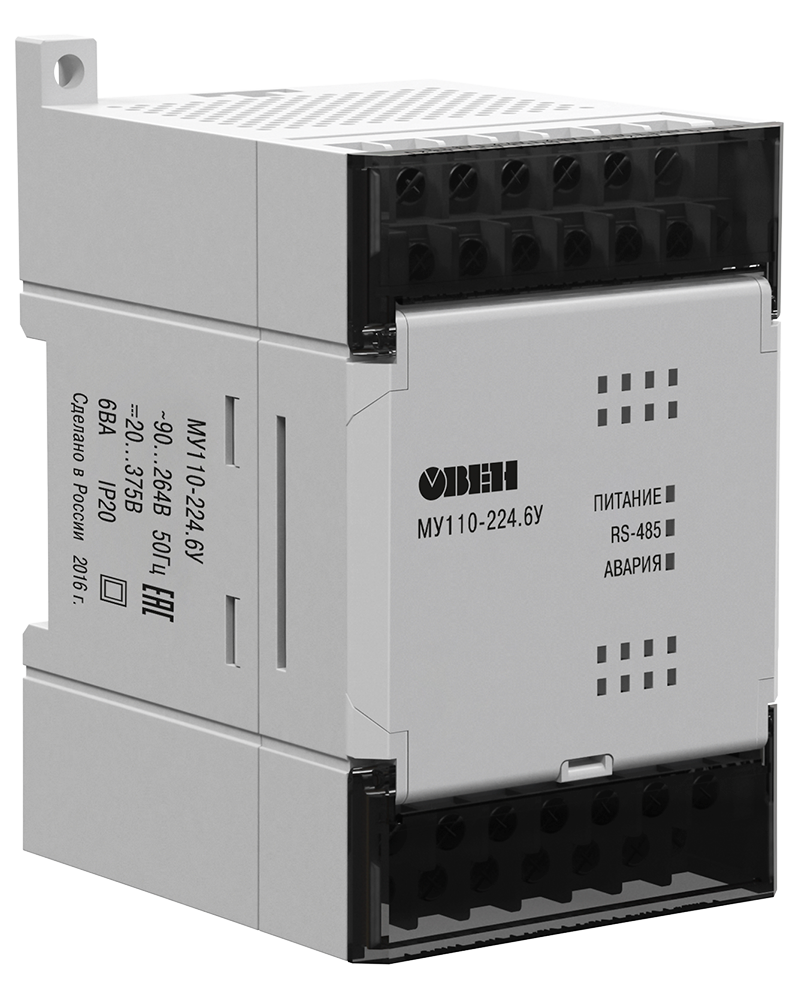

Изображения модели и серии. Внешний вид зависит от исполнения.
Модули ОВЕН МУ110 преобразуют цифровые команды сети RS-485 в аналоговые сигналы управления исполнительными механизмами. При подборе замены учитывают точное исполнение: встроенное ПО аппаратного поколения H/W v2.0 несовместимо с прежними модулями.
Укажите требуемые аналоговые сигналы механизмов, модель модуля и маркировку H/W. МУ110-8И и МУ110-6У обновлялись до H/W v2.0; прошивку этой версии нельзя считать подходящей для прежнего оборудования только по совпадению названия.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Диапазон напряжений питания выхода; Напряжение питания.
Уточните тип выхода для вашей цепи управления и условия его подключения. Наличие разных выходов в серии не означает, что все они есть в одном исполнении.
Параметры для проверки: Тип выходов.
Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.
Параметры для проверки: Габаритные размеры; Монтаж.
Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.
Параметры для проверки: Степень защиты.
Сверьте интерфейс и протокол с остальной системой. Возможности, помеченные как опциональные, проверяйте в комплектации.
Параметры для проверки: Поддерживаемые протоколы; Поддерживаемые функции записи по протоколу Modbus; Доступ к сетевым параметрам по протоколу Modbus; Доступ к конфигурационным параметрам аналоговых входов/выходов по протоколу ModBus.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Модификация | МУ110-224.8И | МУ110-224.6У |
|
| ||
| Выходы | ||
| Количество выходов | 8 AO | 6 AO |
| Тип выходов | 4…20 мА | 0…10 В |
| Характеристики аналоговых выходов (AO) | ||
| Предел основной приведенной погрешности ЦАП | ±0,5% | |
| Разрядность ЦАП | 10 бит | |
| Сопротивление нагрузки, подключаемой к выходу | 0…1300 Ом | не менее 2 кОм |
| Диапазон напряжений питания выхода | 10…36 В | 12…36 В |
| Питание | ||
| Тип питания | универсальное ~230 В/=24 В | |
| Напряжение питания | переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц или постоянное: =18…30 В (номинальное =24 В) | |
| Потребляемая мощность | не более 6 ВА | |
| Конструктивное исполнение | ||
| Габаритные размеры | (63×110×75) ±1 мм | |
| Степень защиты | IP20 | |
| Монтаж | на DIN-рейку / на стену | |
| Условия эксплуатации | ||
| Температура окружающего воздуха | -10…+55 °С | |
| Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % | |
| Серия МУ110 | Статус |
| МУ110-224.8И H/W v2.0 | 1 марта 2024 года проведено обновление |
| МУ110-224.6У H/W v2.0 |
| Параметр | Мх110 H/W v2.0 | Мх110 |
| ПО для настройки | OWEN Configurator (Modbus RTU) | Конфигуратор Мx110 (ОВЕН) |
| Поддерживаемые протоколы | Modbus RTU/ASCII, ОВЕН | Modbus RTU/ASCII, ОВЕН, DCON |
| Счётчики импульсов дискретных входов | Энергозависимые | Энергонезависимые |
| Восстановление заводских настроек | Сбрасываются на заводские при включении питания с переключателем 2 (3 для МВ110-8А) в положении ON | Модуль работает с заводскими значениями сетевых параметров, но в его памяти сохраняются установленные ранее значения сетевых параметров при включении питания с соответствующей перемычкой в положении ON |
| Режим «жесткой логики» для модулей ввода/вывода | Нет | Да |
| Поддерживаемые функции записи по протоколу Modbus | 0x10 | 0x10 |
| Доступ к сетевым параметрам по протоколу Modbus | Да | Нет |
| Доступ к конфигурационным параметрам аналоговых входов/выходов по протоколу ModBus | Да | Нет |
| Mx110 H/W v2.0 | OWEN Configurator (перейти) |
| Mx110 | Конфигуратор Мx110 (скачать) |
Проверьте соответствие документа модели и редакции оборудования.
