МВ110-хАС модули аналогового ввода с быстрыми входами (AI)

Name: МВ110-хАС модули аналогового ввода с быстрыми входами (AI)
Brand: ОВЕН

ОВЕН МВ110-хАС измеряет унифицированные аналоговые сигналы с быстрых входов и передаёт вычисленные значения по RS-485. Каждый канал настраивается отдельно, а встроенная диагностика отслеживает состояние подключённого датчика.

от 23 805 ₽

Выбрать исполнение · 2 Документация ↓

Подобрать исполнение

Найдено 2 из 2

Сравнить	Артикул	Цена	Подбор
	МВ110-24.8АС	23 805 ₽

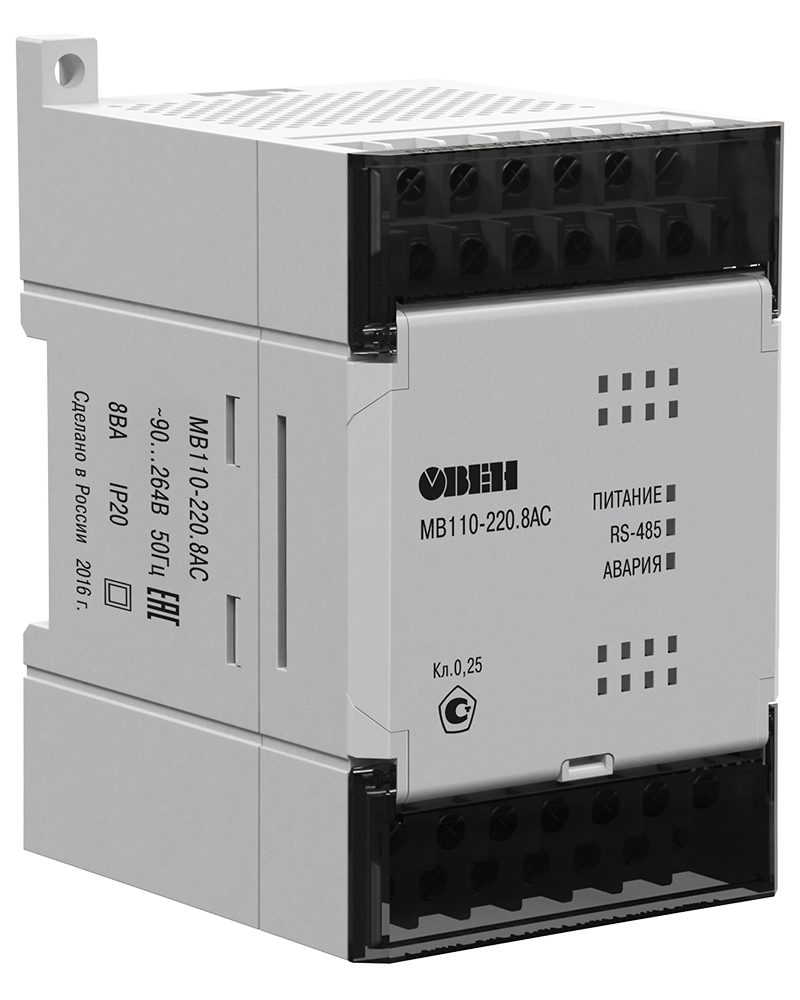

	МВ110-220.8АС	23 805 ₽

До четырёх исполнений

ПОМОЩЬ В ВЫБОРЕ

Что проверить перед заказом

Чем различаются условия выбора МВ110-2АС и МВ110-8АС?

Универсальное питание 24 В постоянного или 230 В переменного тока указано только для МВ110-2АС, а автоматическое определение протокола — для МВ110-8АС. Сверяйте эти возможности отдельно от числа быстрых аналоговых входов.

Питание

Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.

Параметры для проверки: Напряжение питания; Напряжение встроенного источника питания.

Входной сигнал

Сверьте сигнал подключаемого датчика и схему подключения с таблицей входов и руководством выбранного прибора.

Параметры для проверки: Входное сопротивление для унифицированных сигналов.

Монтаж

Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.

Параметры для проверки: Габаритные размеры; Монтаж.

Условия установки

Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.

Параметры для проверки: Степень защиты.

Связь

Сверьте интерфейс и протокол с остальной системой. Возможности, помеченные как опциональные, проверяйте в комплектации.

Параметры для проверки: Интерфейс; Поддерживаемые протоколы.

Характеристики серии и модификаций

Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.

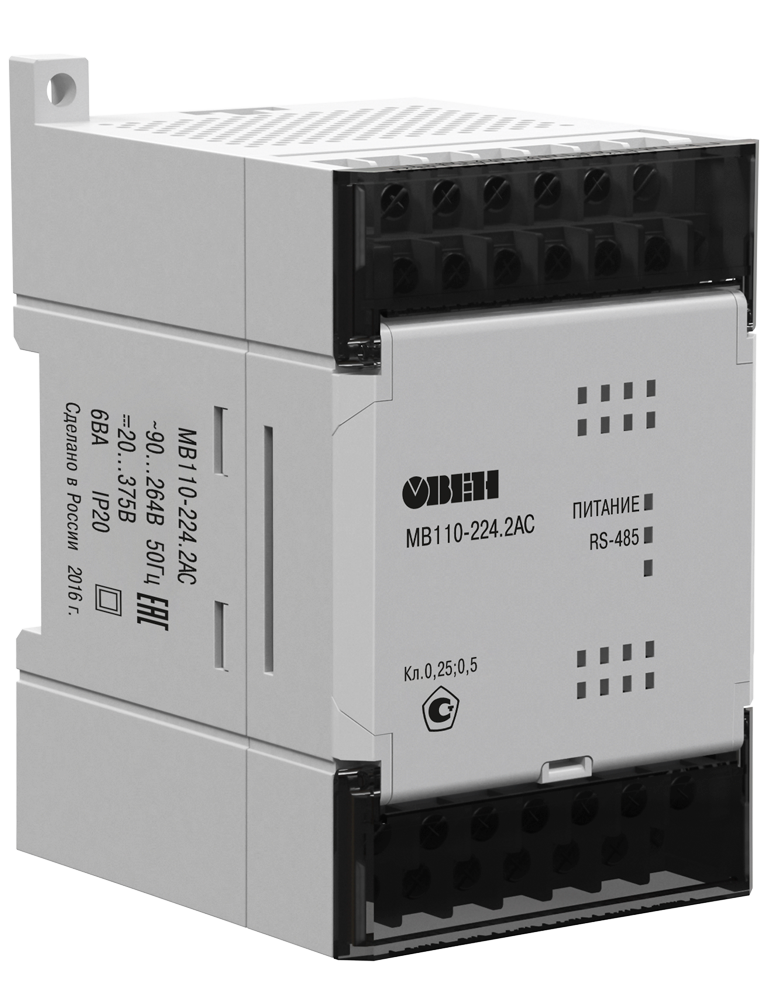

Модификация		МВ110-224.2АС	МВ110-24/220.8АС

Входы
Количество входов		2 AI	8 AI
Типы поддерживаемых сигналов		унифицированные сигналы: 0…5 мА, 0(4)…20 мА, 0…10 В
Характеристики аналоговых входов (AI)
Предел основной приведенной погрешности		±0,25%
Разрядность АЦП		10 бит
Время опроса одного входа		не более 5 мс ±2 %
Входное сопротивление для унифицированных сигналов	тока 0(4)…20 мА	130…250 Ом
	тока 0…5 мА	130…500 Ом
	напряжения 0…10 В	не менее 200 кОм
Внешний резистор для измерения тока		не требуется
Питание
Тип питания		универсальное ~230 В/=24 В	зависит от модификации
Напряжение питания		переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц или постоянное: =18…30 В (номинальное =24 В)	МВ110-220.8АС: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц МВ110-24.8АС: =18…30 В (номинальное =24 В)
Потребляемая мощность		не более 6 ВА	не более 8 ВА
Напряжение встроенного источника питания		=24 ±3 В	=24 ±3 В (только для модификации МВ110-220.8АС)
Ток встроенного источника питания		не более 180 мА	не более 180 мА
Конструктивное исполнение
Габаритные размеры		(63×110×75) ±1 мм
Степень защиты		IP20
Монтаж		на DIN-рейку / на стену
Условия эксплуатации
Температура окружающего воздуха		-10…+55 °С
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)		не более 80 %

Коммуникационные возможности
Интерфейс	RS-485
Поддерживаемые протоколы	Modbus RTU Modbus ASCII ОВЕН DCON
Скорость обмена по RS-485	2400…115200 бит/с
