МК110 модули дискретного ввода вывода комбинированные (DI/DO)

Name: МК110 модули дискретного ввода вывода комбинированные (DI/DO)
Brand: ОВЕН

Комбинированные модули ОВЕН МК110 передают состояния дискретных входов по RS-485 и принимают из сети команды для выходов. К выходным каналам подключают механизмы с дискретным управлением. Аппаратные исполнения H/W v2.0 используют собственное встроенное ПО и не должны смешиваться с прежними версиями без проверки совместимости.

от 14 183 ₽

Выбрать исполнение · 4 Документация ↓

Подобрать исполнение

Найдено 4 из 4

Сравнить	Артикул	Цена	Подбор
	МК110-224.8ДН.4Р	16 242 ₽

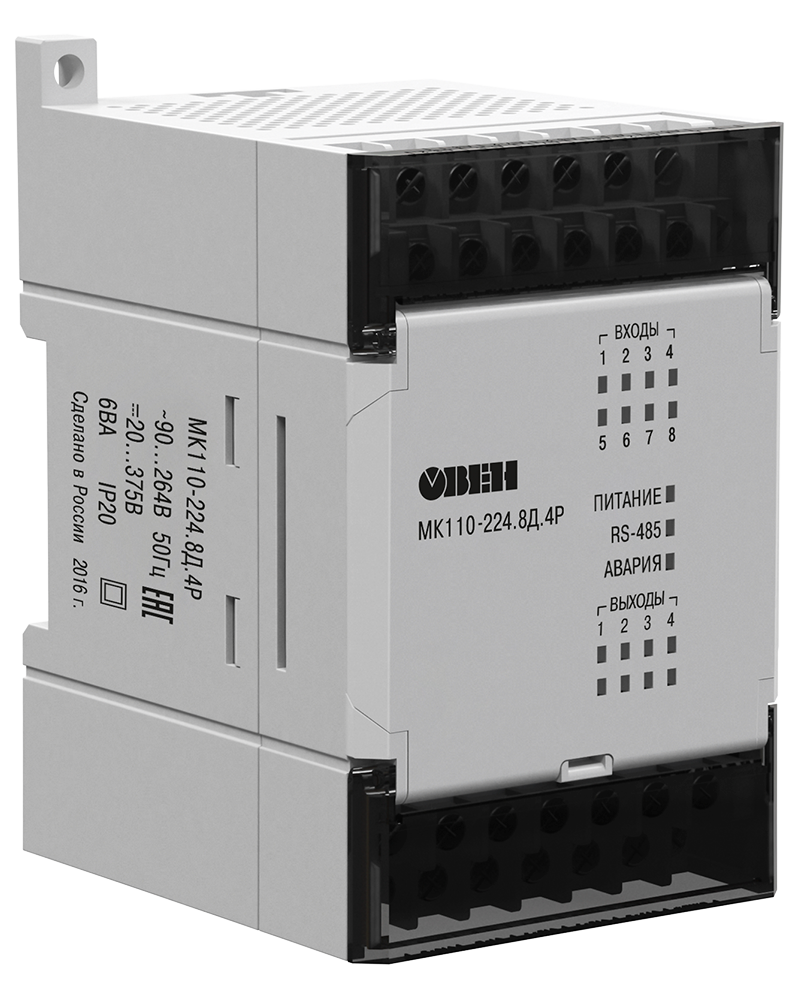

	МК110-224.8Д.4Р	16 242 ₽

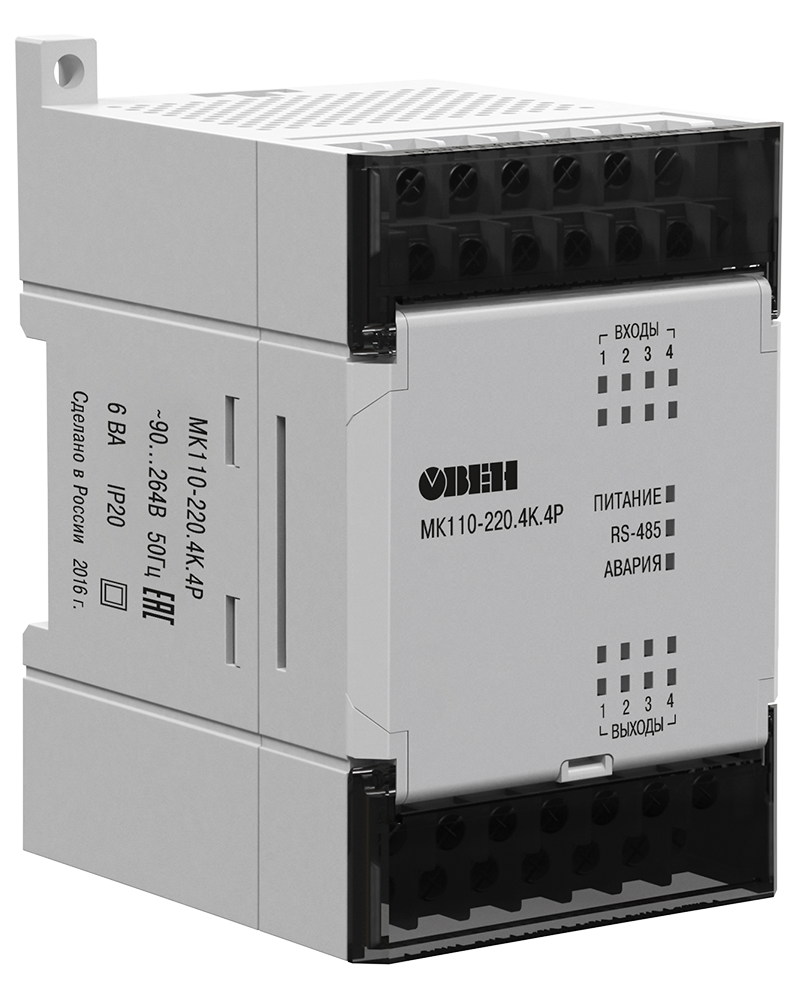

	МК110-220.4К.4Р	14 183 ₽
	МК110-220.4ДН.4Р	14 183 ₽

До четырёх исполнений

ПОМОЩЬ В ВЫБОРЕ

Что проверить перед заказом

Что записать перед заменой комбинированного МК110?

Сохраните обозначение модели, аппаратную версию и распределение входов и выходов. Для обновлённых МК110 применяется H/W v2.0; её встроенное ПО несовместимо с более ранними модулями, поэтому конфигурацию замены проверяют с учётом поколения.

Питание

Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.

Параметры для проверки: Напряжение питания входов; Напряжение питания; Напряжение встроенного источника питания.

Входной сигнал

Сверьте сигнал подключаемого датчика и схему подключения с таблицей входов и руководством выбранного прибора.

Параметры для проверки: Макс. частота входного сигнала; Мин. длительность входного сигнала.

Монтаж

Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.

Параметры для проверки: Габаритные размеры; Монтаж.

Условия установки

Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.

Параметры для проверки: Степень защиты.

Связь

Сверьте интерфейс и протокол с остальной системой. Возможности, помеченные как опциональные, проверяйте в комплектации.

Параметры для проверки: Поддерживаемые протоколы; Поддерживаемые функции записи по протоколу Modbus; Доступ к сетевым параметрам по протоколу Modbus; Доступ к конфигурационным параметрам аналоговых входов/выходов по протоколу ModBus.

Характеристики серии и модификаций

Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.

Модификация		МК110-220.4ДН.4Р	МК110-224.8ДН.4Р		МК110-224.8Д.4Р		МК110-220.4К.4Р

Входы/выходы
Количество входов/выходов		4 DI / 4 DO	8 DI / 4 DO				4 DI / 4 DO
Тип	входов	контактный датчик (требует внешнего питания =24 В) датчик n-p-n и p-n-p типа			«сухой контакт» (не требует внешнего питания) датчик n-p-n типа	кондуктометрические датчики
	выходов	реле электромагнитное
Характеристики дискретных входов (DI)
Гальваническая развязка входов		поканальная	групповая (по 4 входа)				поканальная
Электрическая прочность изоляции		1500 В
Макс. частота входного сигнала		1 кГц					–
Мин. длительность входного сигнала		0,5 мс (скважность 2 для частоты 1 кГц)					–
Напряжение питания входов		24 ±3 В			24 ±3 В для транзисторных ключей Для «сухих контактов» питание не требуется!		от внутреннего источника не более 17 В переменного тока частотой от 1,5 до 2,5 Гц
Макс. входной ток		не более 8,5 мА (при напряжении входа =27 В)			не более 7 мА		не более 1 мА
Суммарное сопротивление внешнего контакта и линии подключения		–			не более 100 Ом		–
Ток «логической единицы»		не менее 4,5 мА			–
Ток «логического нуля»		не более 1,5 мА			–
Характеристики дискретных выходов (DO)
Максимальная нагрузочная способность дискретных выходов		4 А (при переменном напряжении не более ~250 В 50 Гц и cos φ>0,4) 4 А (при постоянном напряжении не более =24 В)					5 А (при переменном напряжении не более ~250 В 50 Гц и cos φ>0,4) 3 А (при постоянном напряжении не более =24 В)
Питание
Тип питания		~230 В	универсальное ~230 В/=24 В				~230 В
Напряжение питания		переменное: ~90…264 В (номинальное ~230) частотой 47…63 Гц		переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц или постоянное: =18…30 В (номинальное =24 В)			переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц
Потребляемая мощность		не более 12 ВА		не более 6 ВА
Напряжение встроенного источника питания		=24 ±3 В		–
Ток встроенного источника питания		не более 180 мА		–
Конструктивное исполнение
Габаритные размеры		(63×110×75) ±1 мм
Степень защиты		IP20
Монтаж		на DIN-рейку / на стену
Условия эксплуатации
Температура окружающего воздуха		-10…+55 °С
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)		не более 80 %

Серия МК110	Статус
МК110-4ДН.4Р H/W v2.0	1 сентября 2022 года проведено обновление
МК110-8ДН.4Р H/W v2.0
МК110-8Д.4Р H/W v2.0
МК110-4К.4Р	В стадии обновления

Параметр	Мх110 H/W v2.0	Мх110
ПО для настройки	OWEN Configurator	Конфигуратор Мx110 (ОВЕН)
Поддерживаемые протоколы	Modbus RTU/ASCII, ОВЕН	Modbus RTU/ASCII, ОВЕН, DCON
Счётчики импульсов дискретных входов	Энергозависимые	Энергонезависимые
Восстановление заводских настроек	Сбрасываются на заводские при включении питания с переключателем 2 в положении ON	Модуль работает с заводскими значениями сетевых параметров, но в его памяти сохраняются установленные ранее значения сетевых параметров при включении питания с перемычкой 2 в положении ON
Режим «жесткой логики» для модулей ввода/вывода	Нет	Да
Поддерживаемые функции записи по протоколу Modbus	0x10	0x10, 0x0F
Доступ к сетевым параметрам по протоколу Modbus	Да	Нет
Доступ к конфигурационным параметрам аналоговых входов/выходов по протоколу ModBus	Да	Нет
