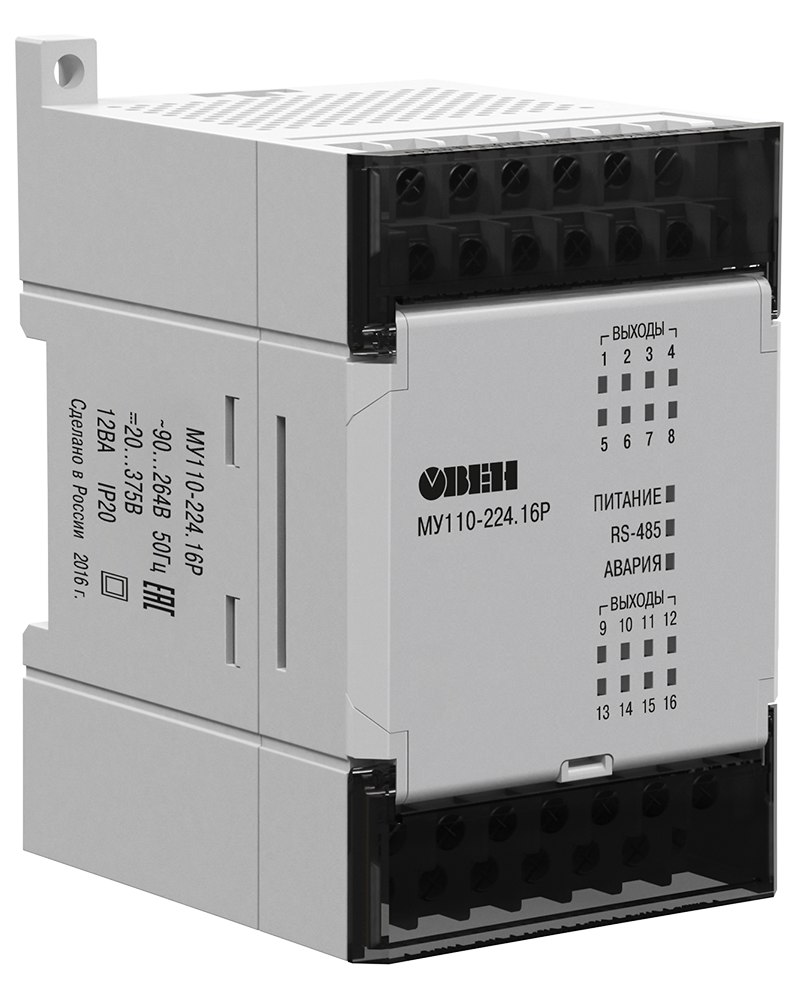

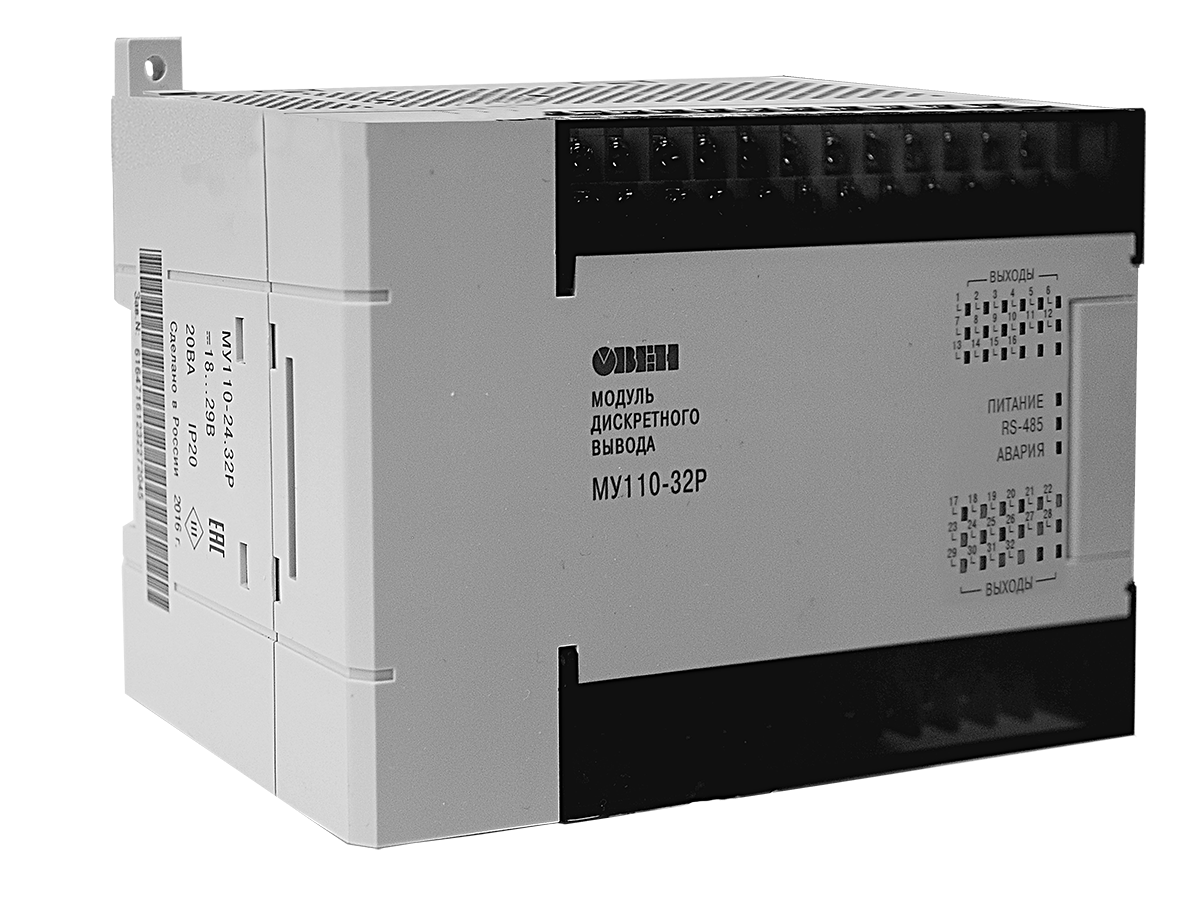

Изображения модели и серии. Внешний вид зависит от исполнения.
Модули ОВЕН МУ110 получают команды по RS-485 и переключают встроенные дискретные выходы. Они служат для сетевого управления исполнительными механизмами с дискретным входом. Версию аппаратной платформы и прошивки необходимо сверять по точной модификации и дате выпуска.
Проверьте тип выходных элементов, число нагрузок и версию аппаратуры. Управление поступает по RS-485; при обслуживании модулей разных лет нельзя смешивать прошивки H/W v2.0 и предыдущего поколения.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Напряжение питания.
Уточните тип выхода для вашей цепи управления и условия его подключения. Наличие разных выходов в серии не означает, что все они есть в одном исполнении.
Параметры для проверки: Тип выходов.
Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.
Параметры для проверки: Габаритные размеры; Монтаж.
Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.
Параметры для проверки: Степень защиты.
Сверьте интерфейс и протокол с остальной системой. Возможности, помеченные как опциональные, проверяйте в комплектации.
Параметры для проверки: Поддерживаемые протоколы; Поддерживаемые функции записи по протоколу Modbus; Доступ к сетевым параметрам по протоколу Modbus; Доступ к конфигурационным параметрам аналоговых входов/выходов по протоколу ModBus.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Модификация | МУ110-224.8К | МУ110-224.16К | МУ110-224.8Р | МУ110-224.16Р | МУ110-24/220.32Р |
|
| |||||
| Выходы | |||||
| Количество выходов | 8 DO | 16 DO | 8 DO | 16 DO | 32 DO |
| Тип выходов | транзисторная оптопара n-p-n типа | электромагнитное реле | |||
| Характеристики дискретных выходов (DO) | |||||
| Максимальная нагрузочная способность дискретных выходов | 400 мА (при постоянном напряжении не более =60 В) | 4 А (при переменном напряжении не более ~250 В 50 Гц и cos φ>0,4) 4 А (при постоянном напряжении не более =24 В) | 3 А (при переменном напряжении не более ~250 В 50 Гц и cos φ>0,4) 3 А (при постоянном напряжении не более =30 В) | ||
| Питание | |||||
| Тип питания | универсальное ~230 В/=24 В | зависит от модификации | |||
| Напряжение питания | переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц или постоянное: =18…30 В (номинальное =24 В) | МУ110-220.32Р: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц МУ110-24.32Р: =18…30 В (номинальное =24 В) | |||
| Потребляемая мощность | не более 6 ВА | не более 12 ВА | не более 6 ВА | не более 12 ВА | не более 25 ВА |
| Конструктивное исполнение | |||||
| Габаритные размеры | (63×110×75) ±1 мм | (140×114×75) ±1 мм | |||
| Степень защиты | IP20 | ||||
| Монтаж | на DIN-рейку / на стену | ||||
| Условия эксплуатации | |||||
| Температура окружающего воздуха | -10…+55 °С | ||||
| Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % | ||||
| Серия МУ110 | Статус |
| МУ110-16Р H/W v2.0 | 1 сентября 2022 года проведено обновление |
| МУ110-16К H/W v2.0 | |
| МУ110-8Р H/W v2.0 | |
| МУ110-8К H/W v2.0 | |
| МУ110-32Р H/W v2.0 | 1 марта 2024 года проведено обновление |
| Параметр | Мх110 H/W v2.0 | Мх110 |
| ПО для настройки | OWEN Configurator (Modbus RTU) | Конфигуратор Мx110 (ОВЕН) |
| Поддерживаемые протоколы | Modbus RTU/ASCII, ОВЕН | Modbus RTU/ASCII, ОВЕН, DCON |
| Счётчики импульсов дискретных входов | Энергозависимые | Энергонезависимые |
| Восстановление заводских настроек | Сбрасываются на заводские при включении питания с переключателем 2 (3 для МВ110-8А) в положении ON | Модуль работает с заводскими значениями сетевых параметров, но в его памяти сохраняются установленные ранее значения сетевых параметров при включении питания с соответствующей перемычкой в положении ON |
| Режим «жесткой логики» для модулей ввода/вывода | Нет | Да |
| Поддерживаемые функции записи по протоколу Modbus | 0x10 | 0x10, 0x0F |
| Доступ к сетевым параметрам по протоколу Modbus | Да | Нет |
| Доступ к конфигурационным параметрам аналоговых входов/выходов по протоколу ModBus | Да | Нет |
| Mx110 H/W v2.0 | OWEN Configurator (перейти) |
| Mx110 | Конфигуратор Мx110 (скачать) |
Проверьте соответствие документа модели и редакции оборудования.
