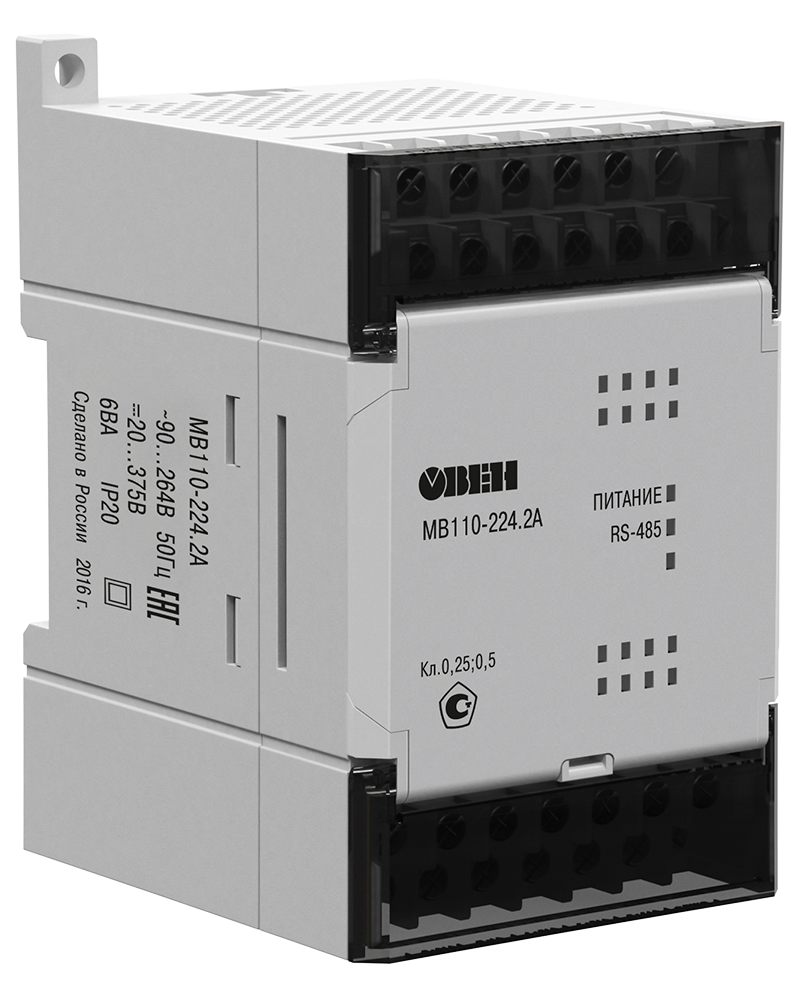

Изображения модели и серии. Внешний вид зависит от исполнения.
Модули ОВЕН МВ110-хА измеряют аналоговые сигналы, преобразуют их в физические значения и передают результат по RS-485. Тип входного датчика и диапазон выбирают в конфигурации конкретного исполнения. Версию аппаратуры и прошивки требуется учитывать при замене, поскольку ПО поколения H/W v2.0 несовместимо с прежними модулями.
Сначала определите аппаратную версию установленного модуля. ПО H/W v2.0 несовместимо с более ранними модулями; сообщение об обновлении МВ110-8А нельзя использовать как разрешение установить эту прошивку в любое устройство серии.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Напряжение питания; Напряжение встроенного источника питания.
Сверьте сигнал подключаемого датчика и схему подключения с таблицей входов и руководством выбранного прибора.
Параметры для проверки: Входное сопротивление для унифицированных сигналов.
Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.
Параметры для проверки: Габаритные размеры; Монтаж.
Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.
Параметры для проверки: Степень защиты.
Сверьте интерфейс и протокол с остальной системой. Возможности, помеченные как опциональные, проверяйте в комплектации.
Параметры для проверки: Поддерживаемые протоколы; Поддерживаемые функции записи по протоколу Modbus; Доступ к сетевым параметрам по протоколу Modbus; Доступ к конфигурационным параметрам аналоговых входов/выходов по протоколу ModBus.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Модификация | МВ110-224.2А | МВ110-224.8А | |
|
| |||
| Входы | |||
| Количество входов | 2 AI | 8 AI | |
| Типы поддерживаемых сигналов | унифицированные сигналы: 0…5 мА, 0(4)…20 мА, ±50 мВ, 0…1 В термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000 термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3 | ||
| сопротивление: 0…5000 Ом (датчик положения задвижки) | сопротивление: 0…900(2000) Ом (датчик положения задвижки) | ||
| Характеристики аналоговых входов (AI) | |||
| Предел основной приведенной погрешности | ±0,5 % – для термоэлектрических преобразователей ±0,25 % – для термометров сопротивления и унифицированных сигналов | ||
| Разрядность АЦП | 16 бит | ||
| Время опроса одного входа | Унифицированные сигналы | не более 0,4 с | не более 0,6 с |
| Термосопротивления | не более 0,8 с | не более 0,9 с | |
| Термопары | не более 0,4 с | не более 0,6 с | |
| Входное сопротивление для унифицированных сигналов | тока 0(4)…20 мА | 130…250 Ом | |
| тока 0…5 мА | 130…500 Ом | ||
| напряжения 0…1 В | не менее 200 кОм | ||
| Питание | |||
| Тип питания | универсальное ~230 В/=24 В | ||
| Напряжение питания | переменное: ~90…264 В (номинальное ~230) частотой 47…63 Гц или постоянное: =18…30 (номинальное =24) В | ||
| Потребляемая мощность | не более 6 ВА | ||
| Напряжение встроенного источника питания | =24 ±3 В | - | |
| Ток встроенного источника питания | не более 50 мА | - | |
| Конструктивное исполнение | |||
| Габаритные размеры | (63×110×75) ±1 мм | ||
| Степень защиты | IP20 | ||
| Монтаж | на DIN-рейку / на стену | ||
| Условия эксплуатации | |||
| Температура окружающего воздуха | -10…+55 °С | ||
| Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % | ||
| Серия МВ110 | Статус |
| МВ110-8А H/W v2.0 | 1 марта 2024 года проведено обновление |
| МВ110-2А | В стадии обновления |
| Параметр | Мх110 H/W v2.0 | Мх110 |
| ПО для настройки | OWEN Configurator (Modbus RTU) | Конфигуратор Мx110 (ОВЕН) |
| Поддерживаемые протоколы | Modbus RTU/ASCII, ОВЕН | Modbus RTU/ASCII, ОВЕН, DCON |
| Счётчики импульсов дискретных входов | Энергозависимые | Энергонезависимые |
| Восстановление заводских настроек | Сбрасываются на заводские при включении питания с переключателем 2 (3 для МВ110-8А ) в положении ON | Модуль работает с заводскими значениями сетевых параметров, но в его памяти сохраняются установленные ранее значения сетевых параметров при включении питания с соответствующей перемычкой в положении ON |
| Режим «жесткой логики» для модулей ввода/вывода | Нет | Да |
| Поддерживаемые функции записи по протоколу Modbus | 0x10 | 0x10, 0x0F |
| Доступ к сетевым параметрам по протоколу Modbus | Да | Нет |
| Доступ к конфигурационным параметрам аналоговых входов/выходов по протоколу ModBus | Да | Нет |
| Mx110 H/W v2.0 | OWEN Configurator (перейти) |
| Mx110 | Конфигуратор Мx110 (скачать) |
