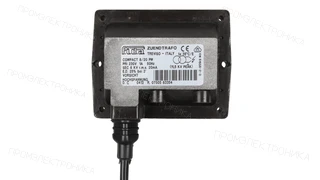

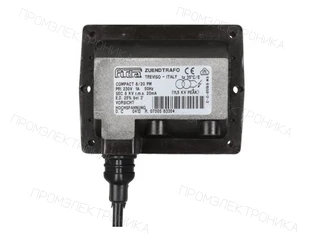

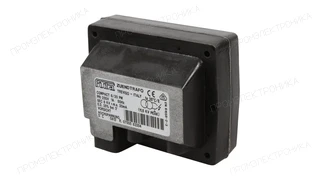

Трансформатор розжига Riello Compact 8/20 PM
Трансформатор розжига Riello Compact 8/20 PM, артикул 3003847. Раздел каталога: Трансформаторы розжига. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Разъёмы кабелей поджига: штекерные Ø4 мм · Продолжительность включения ED: 25 % · Ток поджига: 20 мА · Напряжение поджига: 8 кВ · Степень защиты: IP44 · Количество выходов: 1 · Комплектация: Трансформаторы · Напряжение питания: 220 В
Описание
Трансформатор розжига Riello Compact 8/20 PM: техническое описание
Трансформатор розжига Riello Compact 8/20 PM — источник высокого напряжения для образования искрового разряда между электродами розжига либо между электродом и корпусом горелки. Он работает только в составе согласованной цепи автомата горения, высоковольтных кабелей и электродов. Параметры высоковольтной части: напряжение поджига — 8 кВ; ток поджига — 20 мА; высоковольтные выходы — 1; продолжительность включения ED — 25 %.
Первичная цепь характеризуется параметрами: питание — 220 В; частота — 50 Гц; ток первичной цепи — 1 А. Значение ED показывает допустимую долю времени включения; исполнение с ED менее 100% нельзя использовать как непрерывно работающий источник поджига.
Подключение и защита: разъёмы высоковольтных кабелей — штекерные Ø4 мм; степень защиты — IP44. При замене сверяют не только питающее напряжение, но и вторичное напряжение и ток, число полюсов, ED, разъёмы и схему заземления.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Riello; артикул или обозначение — 3003847. Для подтверждения взаимозаменяемости также проверяют первичное и вторичное напряжение, ток поджига, ED, число выходов и разъёмы; совпадение только производителя или части маркировки недостаточно.
Применяемость
Артикул 3003847 указан в каталогах запасных частей следующих горелок.
| Модель и исполнение горелки | Артикул горелки и условия применения |
|---|---|
| RS 100 TC |
Тип / исполнение: 822 T1 Артикул горелки: 3785300, 3785302 SIEMENS Позиция в каталоге: 9 |
| RS 100 TC *LP |
Тип / исполнение: 822 M Артикул горелки: 3785207 HONEYWELL Позиция в каталоге: 9 |
| RS 100 TC *LP |
Тип / исполнение: 822 T1 Артикул горелки: 3785217 HONEYWELL Позиция в каталоге: 9 |
| RS 100 TC *ST |
Тип / исполнение: 822 M Артикул горелки: 3785205 HONEYWELL Позиция в каталоге: 9 |
| RS 100 TC *ST |
Тип / исполнение: 822 T1 Артикул горелки: 3785215 HONEYWELL Позиция в каталоге: 9 |
| RS 100 TL |
Тип / исполнение: 822 M Артикул горелки: 3785206, 3785208 HONEYWELL Позиция в каталоге: 9 |
Свернуть список
| Модель и исполнение горелки | Артикул горелки и условия применения |
|---|---|
| RS 100 TL |
Тип / исполнение: 822 T1 Артикул горелки: 3785216, 3785218 HONEYWELL Позиция в каталоге: 9 |
| RS 100 TL |
Тип / исполнение: 822 T1 Артикул горелки: 3785301, 3785303 SIEMENS Позиция в каталоге: 9 |
| RS 100/E TC |
Тип / исполнение: 829 T2 Артикул горелки: 3787232 Позиция в каталоге: 9 |
| RS 100/E TL |
Тип / исполнение: 829 T2 Артикул горелки: 3787233 Позиция в каталоге: 9 |
| RS 100/M TC |
Тип / исполнение: 829 T1 Артикул горелки: 3787210 SIEMENS LFL1.333RL Позиция в каталоге: 16 |
| RS 100/M TC |
Тип / исполнение: 829 T1 Артикул горелки: 3789700, 3789710 SIEMENS RMG/M88.62C2 Позиция в каталоге: 16 |
| RS 100/M TL |
Тип / исполнение: 829 T1 Артикул горелки: 3787211 SIEMENS LFL1.333RL Позиция в каталоге: 16 |
| RS 100/M TL |
Тип / исполнение: 829 T1 Артикул горелки: 3789701, 3789711 SIEMENS RMG/M88.62C2 Позиция в каталоге: 16 |
| RS 120/E BLU TC |
Тип / исполнение: 847 T1 Артикул горелки: 3897630, 3897632 Позиция в каталоге: 9 |
| RS 120/E BLU TL |
Тип / исполнение: 847 T1 Артикул горелки: 3897631, 3897633 Позиция в каталоге: 9 |
| RS 120/M BLU TC |
Тип / исполнение: 847 T Артикул горелки: 3897604, 3897606 Позиция в каталоге: 16 |
| RS 120/M BLU TL |
Тип / исполнение: 847 T Артикул горелки: 3897605, 3897607 Позиция в каталоге: 16 |
| RS 130 TC |
Тип / исполнение: 823 T1 Артикул горелки: 3785500, 3785502 SIEMENS Позиция в каталоге: 9 |
| RS 130 TC *LP |
Тип / исполнение: 8213 T1 Артикул горелки: 3785417 HONEYWELL Позиция в каталоге: 9 |
| RS 130 TC *LP |
Тип / исполнение: 823 M Артикул горелки: 3785407 HONEYWELL Позиция в каталоге: 9 |
| RS 130 TC *ST |
Тип / исполнение: 8213 T1 Артикул горелки: 3785415 HONEYWELL Позиция в каталоге: 9 |
| RS 130 TC *ST |
Тип / исполнение: 823 M Артикул горелки: 3785405 HONEYWELL Позиция в каталоге: 9 |
| RS 130 TL |
Тип / исполнение: 8213 T1 Артикул горелки: 3785416, 3785418 HONEYWELL Позиция в каталоге: 9 |
| RS 130 TL |
Тип / исполнение: 823 M Артикул горелки: 3785406, 3785408 HONEYWELL Позиция в каталоге: 9 |
| RS 130 TL |
Тип / исполнение: 823 T1 Артикул горелки: 3785501, 3785503 SIEMENS Позиция в каталоге: 9 |
| RS 130/E TC |
Тип / исполнение: 830 T2 Артикул горелки: 3787432 Позиция в каталоге: 9 |
| RS 130/E TL |
Тип / исполнение: 830 T2 Артикул горелки: 3787433 Позиция в каталоге: 9 |
| RS 130/M TC |
Тип / исполнение: 830 T1 Артикул горелки: 3787410 SIEMENS LFL1.333RL Позиция в каталоге: 16 |
| RS 130/M TC |
Тип / исполнение: 830 T1 Артикул горелки: 3789800, 3789810 SIEMENS RMG/M88.62C2 Позиция в каталоге: 16 |
| RS 130/M TL |
Тип / исполнение: 830 T1 Артикул горелки: 3787411 SIEMENS LFL1.333RL Позиция в каталоге: 16 |
| RS 130/M TL |
Тип / исполнение: 830 T1 Артикул горелки: 3789801, 3789811 SIEMENS RMG/M88.62C2 Позиция в каталоге: 16 |
| RS 150 TC |
Тип / исполнение: 3/230 V / 890 T3 Артикул горелки: 20051309 Позиция в каталоге: 9 |
| RS 150 TC |
Тип / исполнение: 3/400 V / 890 T3 Артикул горелки: 20044636 Позиция в каталоге: 9 |
| RS 150 TL |
Тип / исполнение: 3/230 V / 890 T3 Артикул горелки: 20051314 Позиция в каталоге: 9 |
| RS 150 TL |
Тип / исполнение: 3/400 V / 890 T3 Артикул горелки: 20044637 Позиция в каталоге: 9 |
| RS 150/M TC |
Тип / исполнение: 3/230 V / 890 T Артикул горелки: 20051315 Позиция в каталоге: 9 |
| RS 150/M TC |
Тип / исполнение: 3/400 V / 890 T Артикул горелки: 20044638 Позиция в каталоге: 9 |
| RS 150/M TL |
Тип / исполнение: 3/230 V / 890 T Артикул горелки: 20051316 Позиция в каталоге: 9 |
| RS 150/M TL |
Тип / исполнение: 3/400 V / 890 T Артикул горелки: 20044639 Позиция в каталоге: 9 |
| RS 160/E BLU TC |
Тип / исполнение: 3/230 V, 843 T1 Артикул горелки: 3788030, 3788032 Позиция в каталоге: 44 |
| RS 160/E BLU TC |
Тип / исполнение: 3/400 V, 843 T1 Артикул горелки: 3788050, 3788052 Позиция в каталоге: 44 |
| RS 160/E BLU TL |
Тип / исполнение: 3/230 V, 843 T1 Артикул горелки: 3788031, 3788033 Позиция в каталоге: 44 |
| RS 160/E BLU TL |
Тип / исполнение: 3/400 V, 843 T1 Артикул горелки: 3788051, 3788053 Позиция в каталоге: 44 |
| RS 160/M BLU TC |
Тип / исполнение: 3/230 V / 843 T Артикул горелки: 20011709, 20011711 Позиция в каталоге: 9 |
| RS 160/M BLU TC |
Тип / исполнение: 3/400 V / 843 T Артикул горелки: 3788006, 3788008 Позиция в каталоге: 9 |
| RS 160/M BLU TL |
Тип / исполнение: 3/230 V / 843 T Артикул горелки: 20011710, 20011712 Позиция в каталоге: 9 |
| RS 160/M BLU TL |
Тип / исполнение: 3/400 V / 843 T Артикул горелки: 3788007, 3788009 Позиция в каталоге: 9 |
| RS 190 TC |
Тип / исполнение: 3/230 V / 835 T1 Артикул горелки: 20011696, 20011698 Позиция в каталоге: 9 |
| RS 190 TC |
Тип / исполнение: 3/400 V / 835 T1 Артикул горелки: 3785812, 3785813 Позиция в каталоге: 9 |
| RS 190 TL |
Тип / исполнение: 3/400 V / 835 T1 Артикул горелки: 20030034, 20030087 Позиция в каталоге: 9 |
| RS 190/E TC |
Тип / исполнение: 836 T2 Артикул горелки: 3787630, 3787632 Позиция в каталоге: 24 |
| RS 190/E TL |
Тип / исполнение: 836 T2 Артикул горелки: 20052617 Позиция в каталоге: 24 |
| RS 190/M TC |
Тип / исполнение: 3/230 V / 836 T1 Артикул горелки: 3787620, 3787622 RMG/M88.62C2 SIEMENS Позиция в каталоге: 9 |
| RS 190/M TC |
Тип / исполнение: 3/230-400 / V 836 T1 Артикул горелки: 3787610, 3787611 SIEMENS LFL 1.333 Позиция в каталоге: 9 |
| RS 190/M TC |
Тип / исполнение: 3/400 V / 836 T1 Артикул горелки: 3787621, 3787623 RMG/M88.62C2 SIEMENS Позиция в каталоге: 9 |
| RS 190/M TL |
Тип / исполнение: 3/230-400 / V 836 T1 Артикул горелки: 20011659, 20011660 SIEMENS LFL 1.333 Позиция в каталоге: 9 |
| RS 200/E BLU TC |
Тип / исполнение: 3/230 V, 1106 T1 Артикул горелки: 3899830, 3899840 Позиция в каталоге: 44 |
| RS 200/E BLU TC |
Тип / исполнение: 3/400 V, 1106 T1 Артикул горелки: 3899800, 3899810 Позиция в каталоге: 44 |
| RS 200/E BLU TL |
Тип / исполнение: 3/230 V, 1106 T1 Артикул горелки: 3899831, 3899841 Позиция в каталоге: 44 |
| RS 200/E BLU TL |
Тип / исполнение: 3/400 V, 1106 T1 Артикул горелки: 3899801, 3899811 Позиция в каталоге: 44 |
| RS 200/M BLU TC |
Тип / исполнение: 3/230 V / 1106 T Артикул горелки: 3899730, 3899740 Позиция в каталоге: 9 |
| RS 200/M BLU TC |
Тип / исполнение: 3/400 V / 1106 T Артикул горелки: 3899700, 3899710 Позиция в каталоге: 9 |
| RS 200/M BLU TL |
Тип / исполнение: 3/230 V / 1106 T Артикул горелки: 3899731, 3899741 Позиция в каталоге: 9 |
| RS 200/M BLU TL |
Тип / исполнение: 3/400 V / 1106 T Артикул горелки: 3899701, 3899711 Позиция в каталоге: 9 |
| RS 250/E MZ TC |
Тип / исполнение: 3/230 V / 866 T1 Артикул горелки: 3789230, 3789240 Позиция в каталоге: 44 |
| RS 250/E MZ TC |
Тип / исполнение: 3/400 V / 866 T1 Артикул горелки: 3789200, 3789210 Позиция в каталоге: 44 |
| RS 250/E MZ TL |
Тип / исполнение: 3/230 V / 866 T1 Артикул горелки: 3789231, 3789241 Позиция в каталоге: 44 |
| RS 250/E MZ TL |
Тип / исполнение: 3/400 V / 866 T1 Артикул горелки: 3789201, 3789211 Позиция в каталоге: 44 |
| RS 250/M MZ TC |
Тип / исполнение: 3/230 V / 866 T Артикул горелки: 3788430, 3788440 Позиция в каталоге: 9 |
| RS 250/M MZ TC |
Тип / исполнение: 3/400 V / 866 T Артикул горелки: 3788400, 3788410 Позиция в каталоге: 9 |
| RS 250/M MZ TL |
Тип / исполнение: 3/230 V / 866 T Артикул горелки: 3788431, 3788441 Позиция в каталоге: 9 |
| RS 250/M MZ TL |
Тип / исполнение: 3/400 V / 866 T Артикул горелки: 3788401, 3788411 Позиция в каталоге: 9 |
| RS 28 TC |
Тип / исполнение: 809 T1 Артикул горелки: 3783300, 3783302 SIEMENS Позиция в каталоге: 35 |
| RS 28 TC LP |
Тип / исполнение: 809 M Артикул горелки: 3783207 HONEYWELL Позиция в каталоге: 35 |
| RS 28 TC LP |
Тип / исполнение: 809 T1 Артикул горелки: 3783217 HONEYWELL Позиция в каталоге: 35 |
| RS 28 TC ST |
Тип / исполнение: 809 M Артикул горелки: 3783205 HONEYWELL Позиция в каталоге: 35 |
| RS 28 TC ST |
Тип / исполнение: 809 T1 Артикул горелки: 3783215 HONEYWELL Позиция в каталоге: 35 |
| RS 28 TL |
Тип / исполнение: 809 M Артикул горелки: 3783206, 3783208 HONEYWELL Позиция в каталоге: 35 |
| RS 28 TL |
Тип / исполнение: 809 T1 Артикул горелки: 3783216, 3783218 HONEYWELL Позиция в каталоге: 35 |
| RS 28 TL |
Тип / исполнение: 809 T1 Артикул горелки: 3783301, 3783303 SIEMENS Позиция в каталоге: 35 |
| RS 28/1 TC |
Тип / исполнение: 818 M Артикул горелки: 3782005 HONEYWELL Позиция в каталоге: 18 |
| RS 28/1 TC |
Тип / исполнение: 818 T1 Артикул горелки: 3782015 HONEYWELL Позиция в каталоге: 18 |
| RS 28/1 TC |
Тип / исполнение: 818 T1 Артикул горелки: 3782020 SIEMENS Позиция в каталоге: 18 |
| RS 28/1 TL |
Тип / исполнение: 818 M Артикул горелки: 3782006 HONEYWELL Позиция в каталоге: 18 |
| RS 28/1 TL |
Тип / исполнение: 818 T1 Артикул горелки: 3782016 HONEYWELL Позиция в каталоге: 18 |
| RS 28/1 TL |
Тип / исполнение: 818 T1 Артикул горелки: 3782021 SIEMENS Позиция в каталоге: 18 |
| RS 28/M TC |
Тип / исполнение: 824 T1 Артикул горелки: 3781010 Позиция в каталоге: 20 |
| RS 28/M TL |
Тип / исполнение: 824 T1 Артикул горелки: 3781011 Позиция в каталоге: 20 |
| RS 38 TC |
Тип / исполнение: 1/230 V / 810 T1 Артикул горелки: 3784400, 3784402 SIEMENS Позиция в каталоге: 35 |
| RS 38 TC |
Тип / исполнение: 3/230-400 V / 810 T1 Артикул горелки: 3784500, 3784502 SIEMENS Позиция в каталоге: 35 |
| RS 38 TC LP |
Тип / исполнение: 1/230 V / 810 M Артикул горелки: 3784107 HONEYWELL Позиция в каталоге: 35 |
| RS 38 TC LP |
Тип / исполнение: 1/230 V / 810 T1 Артикул горелки: 3784117 HONEYWELL Позиция в каталоге: 35 |
| RS 38 TC LP |
Тип / исполнение: 3/230-400 V / 810 M Артикул горелки: 3784307 HONEYWELL Позиция в каталоге: 35 |
| RS 38 TC LP |
Тип / исполнение: 3/230-400 V / 810 T1 Артикул горелки: 3784317 HONEYWELL Позиция в каталоге: 35 |
| RS 38 TC ST |
Тип / исполнение: 1/230 V / 810 M Артикул горелки: 3784105 HONEYWELL Позиция в каталоге: 35 |
| RS 38 TC ST |
Тип / исполнение: 1/230 V / 810 T1 Артикул горелки: 3784115 HONEYWELL Позиция в каталоге: 35 |
| RS 38 TC ST |
Тип / исполнение: 3/230-400 V / 810 M Артикул горелки: 3784305 HONEYWELL Позиция в каталоге: 35 |
| RS 38 TC ST |
Тип / исполнение: 3/230-400 V / 810 T1 Артикул горелки: 3784315 HONEYWELL Позиция в каталоге: 35 |
| RS 38 TL |
Тип / исполнение: 1/230 V / 810 M Артикул горелки: 3784106, 3784108 HONEYWELL Позиция в каталоге: 35 |
| RS 38 TL |
Тип / исполнение: 1/230 V / 810 T1 Артикул горелки: 3784116, 3784118 HONEYWELL Позиция в каталоге: 35 |
| RS 38 TL |
Тип / исполнение: 1/230 V / 810 T1 Артикул горелки: 3784401, 3784403 SIEMENS Позиция в каталоге: 35 |
| RS 38 TL |
Тип / исполнение: 3/230-400 V / 810 M Артикул горелки: 3784306, 3784308 HONEYWELL Позиция в каталоге: 35 |
| RS 38 TL |
Тип / исполнение: 3/230-400 V / 810 T1 Артикул горелки: 3784316, 3784318 HONEYWELL Позиция в каталоге: 35 |
| RS 38 TL |
Тип / исполнение: 3/230-400 V / 810 T1 Артикул горелки: 3784501, 3784503 SIEMENS Позиция в каталоге: 35 |
| RS 38/1 TC |
Тип / исполнение: 819 M Артикул горелки: 3782105 HONEYWELL Позиция в каталоге: 18 |
| RS 38/1 TC |
Тип / исполнение: 819 T1 Артикул горелки: 3782115 HONEYWELL Позиция в каталоге: 18 |
| RS 38/1 TL |
Тип / исполнение: 819 M Артикул горелки: 3782106 HONEYWELL Позиция в каталоге: 18 |
| RS 38/1 TL |
Тип / исполнение: 819 T1 Артикул горелки: 3782116 HONEYWELL Позиция в каталоге: 18 |
| RS 38/M TC |
Тип / исполнение: 825 T1 Артикул горелки: 3781410 Позиция в каталоге: 20 |
| RS 38/M TL |
Тип / исполнение: 825 T1 Артикул горелки: 3781411 Позиция в каталоге: 20 |
| RS 50 TC |
Тип / исполнение: 811 T1 Артикул горелки: 3784700, 3784702 SIEMENS Позиция в каталоге: 35 |
| RS 50 TC ST |
Тип / исполнение: 811 M Артикул горелки: 3784605 HONEYWELL Позиция в каталоге: 35 |
| RS 50 TL |
Тип / исполнение: 811 T1 Артикул горелки: 3784701, 3784703 SIEMENS Позиция в каталоге: 35 |
| RS 50/M TC |
Тип / исполнение: 826 T1 Артикул горелки: 3781610 Позиция в каталоге: 20 |
| RS 50/M TL |
Тип / исполнение: 826 T1 Артикул горелки: 3781611 Позиция в каталоге: 20 |
| RS 68/E BLU TC |
Тип / исполнение: 846 T1 Артикул горелки: 3897430, 3897432 Позиция в каталоге: 9 |
| RS 68/E BLU TL |
Тип / исполнение: 846 T1 Артикул горелки: 3897431, 3897433 Позиция в каталоге: 9 |
| RS 68/M BLU TC |
Тип / исполнение: 846 T Артикул горелки: 3897404, 3897406 Позиция в каталоге: 16 |
| RS 68/M BLU TL |
Тип / исполнение: 846 T Артикул горелки: 3897405, 3897407 Позиция в каталоге: 16 |
| RS 70 TC |
Тип / исполнение: 821 T1 Артикул горелки: 3785100, 3785102 SIEMENS Позиция в каталоге: 9 |
| RS 70 TC *LP |
Тип / исполнение: 821 M Артикул горелки: 3785007 HONEYWELL Позиция в каталоге: 9 |
| RS 70 TC *LP |
Тип / исполнение: 821 T1 Артикул горелки: 3785017 HONEYWELL Позиция в каталоге: 9 |
| RS 70 TC *ST |
Тип / исполнение: 821 M Артикул горелки: 3785005 HONEYWELL Позиция в каталоге: 9 |
| RS 70 TC *ST |
Тип / исполнение: 821 T1 Артикул горелки: 3785015 HONEYWELL Позиция в каталоге: 9 |
| RS 70 TL |
Тип / исполнение: 821 M Артикул горелки: 3785006, 3785008 HONEYWELL Позиция в каталоге: 9 |
| RS 70 TL |
Тип / исполнение: 821 T1 Артикул горелки: 3785016, 3785018 HONEYWELL Позиция в каталоге: 9 |
| RS 70 TL |
Тип / исполнение: 821 T1 Артикул горелки: 3785101, 3785103 SIEMENS Позиция в каталоге: 9 |
| RS 70/E TC |
Тип / исполнение: 828 T2 Артикул горелки: 3787032 Позиция в каталоге: 9 |
| RS 70/E TL |
Тип / исполнение: 828 T2 Артикул горелки: 3787033 Позиция в каталоге: 9 |
| RS 70/M TC |
Тип / исполнение: 828 T1 Артикул горелки: 3787010 SIEMENS LFL1.333RL Позиция в каталоге: 16 |
| RS 70/M TC |
Тип / исполнение: 828 T1 Артикул горелки: 3789600, 3789610 SIEMENS RMG/M88.62C2 Позиция в каталоге: 16 |
| RS 70/M TL |
Тип / исполнение: 828 T1 Артикул горелки: 3787011 SIEMENS LFL1.333RL Позиция в каталоге: 16 |
| RS 70/M TL |
Тип / исполнение: 828 T1 Артикул горелки: 3789601, 3789611 SIEMENS RMG/M88.62C2 Позиция в каталоге: 16 |
Перед заказом сверьте модель, артикул и заводской номер горелки с её шильдиком. Учитывайте длину головки, напряжение и указанные ограничения по комплектации.
В каких горелках установлена деталь
Артикул 3003847 указан в перечне запчастей следующих опубликованных карточек горелок Riello.
Свернуть список
Связи показаны по точному артикулу детали и точному артикулу горелки. Перед заменой сверяйте шильдик, исполнение головы, питание и заводской номер.
Технические характеристики
- Электропитание
- 220 В
- Ширина, см
- 8.6
- Высота, см
- 6.8
- Длина, см
- 11
- Степень защиты
- IP44
- Сила тока
- 1 А
- Частота тока
- 50 Гц
- Ток поджига
- 20 мА
- Напряжение поджига
- 8 кВ
- Продолжительность работы ED(DU)
- 25 %
- Разъемы кабелей поджига
- штекерные Ø4 мм
- Количество выходов
- 1
- Единица продажи
- шт
- Артикул производителя
- 3003847
Не нашли точную модель?
На отдельной странице можно распознать маркировку по фото или загрузить BOM из Excel, Word и CSV.
