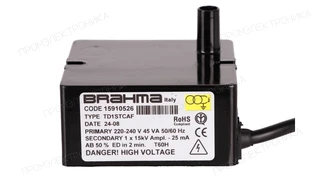

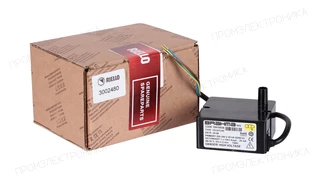

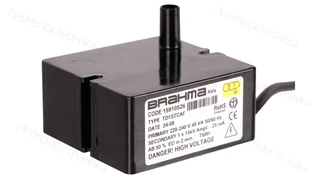

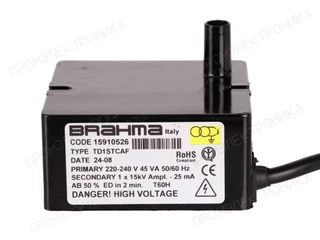

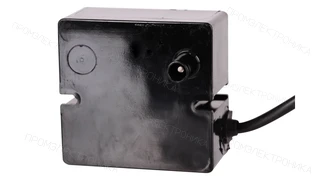

Трансформатор розжига Riello TD1STCAF 15910526
Трансформатор розжига Riello TD1STCAF 15910526, артикул 3002480. Раздел каталога: Трансформаторы розжига. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Разъёмы кабелей поджига: штекерные Ø4 мм · Продолжительность включения ED: 50 % · Ток поджига: 25 мА · Напряжение поджига: 15 кВ · Степень защиты: IP00 · Количество выходов: 1 · Комплектация: Трансформаторы · Напряжение питания: 220 В
Описание
Трансформатор розжига Riello TD1STCAF 15910526: техническое описание
Трансформатор розжига Riello TD1STCAF 15910526 — источник высокого напряжения для образования искрового разряда между электродами розжига либо между электродом и корпусом горелки. Он работает только в составе согласованной цепи автомата горения, высоковольтных кабелей и электродов. Параметры высоковольтной части: напряжение поджига — 15 кВ; ток поджига — 25 мА; высоковольтные выходы — 1; продолжительность включения ED — 50 %.
Первичная цепь характеризуется параметрами: питание — 220 В; частота — 50 Гц / 60 Гц; потребляемая мощность — 45 В·А. Значение ED показывает допустимую долю времени включения; исполнение с ED менее 100% нельзя использовать как непрерывно работающий источник поджига.

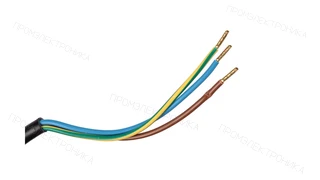

Подключение и защита: разъёмы высоковольтных кабелей — штекерные Ø4 мм; кабель питания — 560 мм; степень защиты — IP00. При замене сверяют не только питающее напряжение, но и вторичное напряжение и ток, число полюсов, ED, разъёмы и схему заземления.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Riello; артикул или обозначение — 3002480. Для подтверждения взаимозаменяемости также проверяют первичное и вторичное напряжение, ток поджига, ED, число выходов и разъёмы; совпадение только производителя или части маркировки недостаточно.
Применяемость
Артикул 3002480 указан в каталогах запасных частей следующих горелок.
| Модель и исполнение горелки | Артикул горелки и условия применения |
|---|---|
| RS 25/M BLU TC |
Тип / исполнение: 876 T Артикул горелки: 3910500, 3910510 Позиция в каталоге: 17 |
| RS 25/M BLU TL |
Тип / исполнение: 876 T Артикул горелки: 3910501, 3910511 Позиция в каталоге: 17 |
| RS 34 MZ TC |
Тип / исполнение: 883 T Артикул горелки: 3789000, 3789010 Позиция в каталоге: 17 |
| RS 34 MZ TL |
Тип / исполнение: 883 T Артикул горелки: 3789001, 3789011 Позиция в каталоге: 17 |
| RS 34/1 MZ TC |
Тип / исполнение: 886 T Артикул горелки: 3788500, 3788510 Позиция в каталоге: 17 |
| RS 34/1 MZ TL |
Тип / исполнение: 886 T Артикул горелки: 3788501, 3788511 Позиция в каталоге: 17 |
Свернуть список
| Модель и исполнение горелки | Артикул горелки и условия применения |
|---|---|
| RS 34/M MZ TC |
Тип / исполнение: 874 T Артикул горелки: 3788700, 3788710 Позиция в каталоге: 17 |
| RS 34/M MZ TL |
Тип / исполнение: 874 T Артикул горелки: 3788701, 3788711 Позиция в каталоге: 17 |
| RS 35/M BLU TC |
Тип / исполнение: 1/230 V, 877 T Артикул горелки: 3910600, 3910610 Позиция в каталоге: 17 |
| RS 35/M BLU TC |
Тип / исполнение: 3/230-400 V, 877 T Артикул горелки: 3910630, 3910640 Позиция в каталоге: 17 |
| RS 35/M BLU TL |
Тип / исполнение: 1/230 V, 877 T Артикул горелки: 3910601, 3910611 Позиция в каталоге: 17 |
| RS 35/M BLU TL |
Тип / исполнение: 3/230-400 V, 877 T Артикул горелки: 3910631, 3910641 Позиция в каталоге: 17 |
| RS 44 MZ TC |
Тип / исполнение: 1/230 V / 884 T Артикул горелки: 3789100, 3789110 Позиция в каталоге: 17 |
| RS 44 MZ TC |
Тип / исполнение: 3/230-400 V / 884 T Артикул горелки: 3789130, 3789140 Позиция в каталоге: 17 |
| RS 44 MZ TL |
Тип / исполнение: 1/230 V / 884 T Артикул горелки: 3789101, 3789111 Позиция в каталоге: 17 |
| RS 44 MZ TL |
Тип / исполнение: 3/230-400 V / 884 T Артикул горелки: 3789131, 3789141 Позиция в каталоге: 17 |
| RS 44/1 MZ TC |
Тип / исполнение: 873 T Артикул горелки: 3788600, 3788610 Позиция в каталоге: 17 |
| RS 44/1 MZ TL |
Тип / исполнение: 873 T Артикул горелки: 3788601, 3788611 Позиция в каталоге: 17 |
| RS 44/M MZ TC |
Тип / исполнение: 875 T Артикул горелки: 3788800, 3788810, 3788830, 3788840 Позиция в каталоге: 17 |
| RS 44/M MZ TL |
Тип / исполнение: 875 T Артикул горелки: 3788801, 3788811, 3788831, 3788841 Позиция в каталоге: 17 |
| RS 45/E BLU TC |
Тип / исполнение: 827 T3 Артикул горелки: 3897330, 3897332 Позиция в каталоге: 35 |
| RS 45/E BLU TL |
Тип / исполнение: 827 T3 Артикул горелки: 3897331, 3897333 Позиция в каталоге: 35 |
| RS 45/M BLU TC |
Тип / исполнение: 827 T2 Артикул горелки: 3897304 Позиция в каталоге: 35 |
| RS 45/M BLU TL |
Тип / исполнение: 827 T2 Артикул горелки: 3897305 Позиция в каталоге: 35 |
| RS 50/E MZ TC |
Тип / исполнение: 826 T2 Артикул горелки: 3781632 Позиция в каталоге: 35 |
| RS 50/E MZ TL |
Тип / исполнение: 826 T2 Артикул горелки: 3781633 Позиция в каталоге: 35 |
| RS 50/M MZ TC |
Тип / исполнение: 826 T1 Артикул горелки: 3781620, 3781622 Позиция в каталоге: 20 |
| RS 50/M MZ TL |
Тип / исполнение: 826 T1 Артикул горелки: 3781621, 3781623 Позиция в каталоге: 20 |
| RS 55/E BLU TC |
Тип / исполнение: 832 T3 Артикул горелки: 20038488, 20038491 Позиция в каталоге: 73 |
| RS 55/E BLU TL |
Тип / исполнение: 832 T3 Артикул горелки: 20038489, 20038492 Позиция в каталоге: 73 |
| RS 55/M BLU TC |
Тип / исполнение: 832 T Артикул горелки: 20038459, 20038484 Позиция в каталоге: 20 |
| RS 55/M BLU TL |
Тип / исполнение: 832 T Артикул горелки: 20038482, 20038486 Позиция в каталоге: 20 |
| RS 64 MZ TC |
Тип / исполнение: 885 T Артикул горелки: 3789300, 3789310 Позиция в каталоге: 20 |
| RS 64 MZ TL |
Тип / исполнение: 885 T Артикул горелки: 3789301, 3789311 Позиция в каталоге: 20 |
| RS 64/M MZ TC |
Тип / исполнение: 882 T Артикул горелки: 3788900, 3788910 Позиция в каталоге: 20 |
| RS 64/M MZ TL |
Тип / исполнение: 882 T Артикул горелки: 3788901, 3788911 Позиция в каталоге: 20 |
Перед заказом сверьте модель, артикул и заводской номер горелки с её шильдиком. Учитывайте длину головки, напряжение и указанные ограничения по комплектации.
В каких горелках установлена деталь
Артикул 3002480 указан в перечне запчастей следующих опубликованных карточек горелок Riello.
Свернуть список
Связи показаны по точному артикулу детали и точному артикулу горелки. Перед заменой сверяйте шильдик, исполнение головы, питание и заводской номер.
Технические характеристики
- Вес, кг
- 0.36
- Ширина, см
- 7
- Высота, см
- 3.5
- Длина, см
- 7.3
- Степень защиты
- IP00
- Электропитание
- 220 В - 220 В
- Длина кабеля электропитания
- 560 мм
- Частота тока
- 50 Гц / 60 Гц
- Ток поджига
- 25 мА
- Напряжение поджига
- 15 кВ
- Продолжительность работы ED(DU)
- 50 %
- Разъемы кабелей поджига
- штекерные Ø4 мм
- Количество выходов
- 1
- Потребляемая мощность
- 45 В·А
- Единица продажи
- шт
- Артикул производителя
- 3002480
