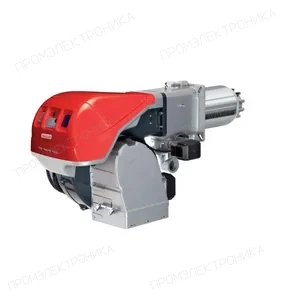

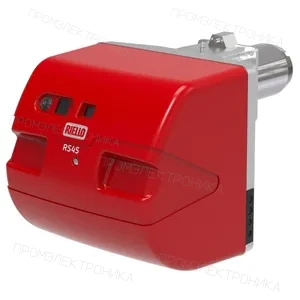

Газовая горелка Riello RS 55/E BLU TC FS1 3/230-400/50 230/50-60
Газовая горелка Riello RS 55/E BLU TC FS1 3/230-400/50 230/50-60 относится к серии RS 45÷55/E BLU. Карточка подготовлена по официальному каталогу Riello; параметры конкретного исполнения нужно сверять с документацией и шильдиком.
Документация для оборудования2 материалов; язык и редакция указаны отдельноОписание
Газовая горелка Riello RS 55/E BLU TC FS1 3/230-400/50 230/50-60 — арт. 20038491: техническое описание
Riello RS 55/E BLU TC FS1 3/230-400/50 230/50-60, арт. 20038491, исполнение серии RS 45÷55/E BLU.
Карточка предназначена для инженерного подбора и запроса поставки. Для корректного подбора фиксируются точный артикул, модель, серия, документы и связи с запчастями.
Диапазон тепловой мощности по официальному техническому буклету: 100/300 ÷ 680 кВт.
Запчасти в карточке привязаны к точному артикулу горелки; совпадения только по названию серии не публикуются как подтвержденная применяемость.
Применение
Применяется в составе котельного или теплогенерирующего оборудования согласно назначению серии RS 45÷55/E BLU и официальной документации Riello.
Перед заменой или заказом нужно сверить шильдик установленной горелки, топливо, питание, длину головы, исполнение TC/TL/ST/LP и установленный автомат горения, если эти параметры есть в источниках.
Характеристики
| Параметр | Значение |
|---|---|
| Производитель | Riello |
| Артикул | 20038491 |
| Модель | RS 55/E BLU TC FS1 3/230-400/50 230/50-60 |
| Серия | RS 45÷55/E BLU |
| Тип топлива | газ |
| Режим работы | электронная модуляция |
| Класс выбросов | Low NOx |
| Электропитание | 3/230-400/50 |
| Исполнение головы | TC |
| Диапазон мощности | 100/300 ÷ 680 кВт |
Запасные части
Ниже приведены позиции, привязанные к точному артикулу горелки по внутреннему источнику применяемости; совпадения только по названию серии не использованы.
| Поз. | Артикул | Наименование |
|---|---|---|
| 1 | 3013768 | Вентилятор Ø280X50 |
| 10 | 3003778 | Штифт |
| 11 | 20019536 | Электродвигатель для горелок Riello серии RS 55/E BLU |
| 12 | 3007434 | 5-контактный штекер |
| 13 | 3006948 | 4-контактный разъем |
| 14 | 3006949 | 4-контактный штекер |
| 15 | 3006938 | 7-контактный штекер |
| 16 | 3006937 | 7-контактный разъем |
| 17 | 3013202 | 6-контактное соединение в комплекте |
| 18 | 3014069 | Терминальная колодка |
| 19 | 3013926 | Жидкокристаллический экран |
| 2 | 3003763 | Смотровое окно |
| 20 | 3012841 | Цоколь реле 95.63 SMA |
| 21 | 3012842 | Реле 40.31 |
| 22 | 3003959 | Контактор + термореле |
| 23 | 3007444 | Реле давления воздухa LGW 10 A2 |
| 24 | 3013927 | Топочный автомат REC27.100A2 |
| 25 | 3013940 | Разъемы в комплекте |
| 26 | 3006211 | Плавкий предохранитель |
| 27 | 3012155 | Противопомеховый фильтр |
| 28 | 3013928 | Переключатель |
| 29 | 3012014 | Регулировочная шайба в комплекте для горелок Riello серии RS 55/E BLU |
| 3 | 3013769 | Удлинитель |
| 30 | 3003848 | Кабель ионизации L.600 |
| 31 | 3003794 | Кабель поджига L.380 |
| 32 | 3012040 | Внешняя газовая труба |
| 33 | 3012419 | Держатель электродов |
| 34 | 3003409 | Фиксатор в комплекте |
| 35 | 3012017 | Электрод поджига |
| 36 | 3012176 | Электрод ионизации |
| 37 | 3012715 | Сопло |
| 38 | 20049005 | Внутренняя газовая труба |
| 39 | 20049000 | Воздушный распределитель |
| 4 | 3014184 | Кожух горелки |
| 40 | 20048998 | Головка смесительного устройства |
| 41 | 3012412 | Соединительная газовая труба |
| 42 | 3013937 | Сцепление |
| 43 | 3013938 | Сцепление |
| 44 | 3013936 | Сервопривод SQM33.418A9 |
| 45 | 3014186 | Базовая плита |
| 46 | 3013264 | Фиксатор сервопривода |
| 47 | 3013784 | Прокладка |
| 48 | 3013785 | Кронштейн |
| 49 | 3013939 | Указатель |
| 5 | 3003766 | Винт кожуха |
| 50 | 3012049 | Ниппель для измерения давления |
| 51 | 3012618 | Регулировочный винт положения смесительного устройства в комплекте |
| 52 | 3012413 | Фланец |
| 53 | 3012416 | Затвор |
| 54 | 3012415 | Жаровая труба |
| 55 | 3003991 | Прокладка фланца |
| 56 | 3003322 | Ниппель для измерения давления |
| 57 | 3012735 | Прокладка |
| 58 | 3014187 | Фиксатор фланца |
| 59 | 3003864 | Фитинг |
| 6 | 3014068 | Смотровое окно |
| 60 | 3003660 | Реле давления газа GW 50 A6 |
| 61 | 3006953 | 4-контактный разъем |
| 62 | 3007088 | Прокладка |
| 63 | 3005482 | Прокладка |
| 64 | 3006803 | Газовый соединительный фланец |
| 66 | 3013781 | Крышка корпуса вентилятора |
| 67 | 3013931 | Сервопривод SQM33.519A9 |
| 68 | 3014080 | Фиксатор сервопривода |
| 69 | 3014194 | Сцепление в комплекте для горелок Riello серии RS 55/E BLU |
| 7 | 3013771 | Защитная решетка электродвигателя |
| 70 | 3014193 | Воздушная заслонка в сборе |
| 71 | 3014185 | Воздухозаборный короб |
| 72 | 3003830 | Изоляция воздухозаборного короба |
| 73 | 3002480 | Трансформатор поджига TD1STCAF |
| 74 | 3014095 | Регулировочный стержень |
| 8 | 3007589 | 5-контактный разъем |
| 9 | 3003891 | Ниппель для измерения давления |
Установленные запчасти
Перечень подтверждённых позиций для горелки RS 55/E BLU TC FS1 3/230-400/50 230/50-60. Ссылки показаны только для тех запчастей, у которых уже есть отдельная карточка на сайте.
Двигатель и вентилятор2 поз.
Прочие позиции33 поз.
Корпус, фланцы и трубки13 поз.
Электроды и кабели15 поз.
Автоматика и электрические узлы10 поз.
В перечень включены только позиции, привязанные к точному артикулу горелки. Перед заказом сверьте шильдик, исполнение и заводской номер.
Технические характеристики
- Артикул Riello
- 20038491
- Модель
- RS 55/E BLU TC FS1 3/230-400/50 230/50-60
- Серия
- RS 45÷55/E BLU
- Тип топлива
- газ
- Режим работы
- электронная модуляция
- Класс выбросов
- Low NOx
- Электропитание
- 3/230-400/50
- Исполнение головы
- TC
- Диапазон тепловой мощности
- 100/300 ÷ 680 кВт
- Единица продажи
- шт
- Артикул производителя
- 20038491
