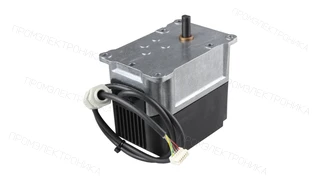

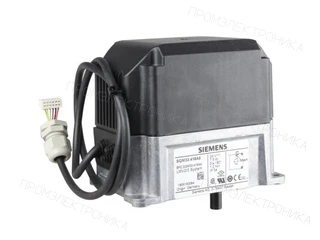

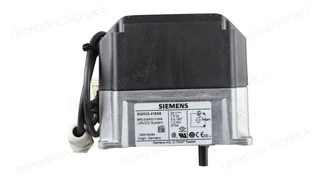

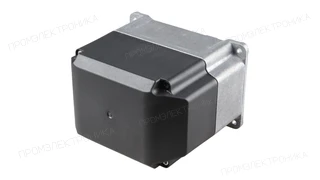

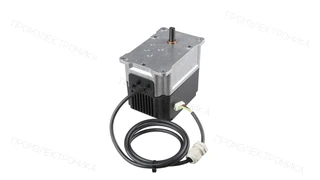

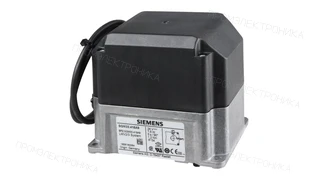

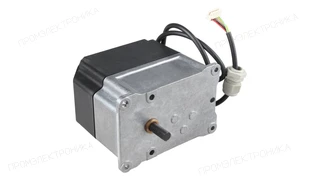

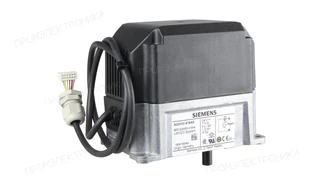

Сервопривод Riello SQM33.418A9 — 3013936
Сервопривод Riello SQM33.418A9 — 3013936. электропитание — 24 В; крутящий момент — 1,2 Н·м; время открытия на 90° — 5 с; степень защиты — IP54. Цена и срок поставки по запросу.
Назначение заслонки: Для газовых заслонок · Степень защиты: IP54 · Бренд горелки / OEM: Riello · Время открытия на 90°: 5 с · Крутящий момент: 1,2 Н·м · Электропитание: 24 В
Описание
Сервопривод Riello SQM33.418A9 — 3013936: назначение и исполнение
Сервопривод Riello SQM33.418A9 — 3013936 — исполнительный механизм для позиционирования регулирующего органа горелки. Подбор выполняют по полной маркировке изделия и схеме оборудования.
Параметры исполнения 3013936
Данные для выбора приведены для этой карточки. Частоту сети, схему управления и комплектность сверяют по полному исполнению.
- Электропитание: 24 В
- Крутящий момент: 1,2 Н·м
- Время открытия на 90°: 5 с
- Степень защиты: IP54
Подбор и заказ
В запросе укажите oem-артикул 3013936, количество и модель горелки. Для замены дополнительно проверяют направление вращения, рабочий угол, момент, время хода, питание, управление, обратную связь, вал и крепление.
Принадлежность к одной серии или совпадение OEM-обозначения не подтверждают взаимозаменяемость. Цена, наличие и срок поставки подтверждаются по запросу.
Применяемость
Артикул 3013936 указан в каталогах запасных частей следующих горелок.
| Модель и исполнение горелки | Артикул горелки и условия применения |
|---|---|
| RS 100/E TC |
Тип / исполнение: 829 T2 Артикул горелки: 3787232 Позиция в каталоге: 57 |
| RS 100/E TL |
Тип / исполнение: 829 T2 Артикул горелки: 3787233 Позиция в каталоге: 57 |
| RS 120/E BLU TC |
Тип / исполнение: 847 T1 Артикул горелки: 3897630, 3897632 Позиция в каталоге: 57 |
| RS 120/E BLU TL |
Тип / исполнение: 847 T1 Артикул горелки: 3897631, 3897633 Позиция в каталоге: 57 |
| RS 130/E TC |
Тип / исполнение: 830 T2 Артикул горелки: 3787432 Позиция в каталоге: 57 |
| RS 130/E TL |
Тип / исполнение: 830 T2 Артикул горелки: 3787433 Позиция в каталоге: 57 |
Свернуть список
| Модель и исполнение горелки | Артикул горелки и условия применения |
|---|---|
| RS 160/E BLU TC |
Тип / исполнение: 3/230 V, 843 T1 Артикул горелки: 3788030, 3788032 Позиция в каталоге: 66 |
| RS 160/E BLU TC |
Тип / исполнение: 3/400 V, 843 T1 Артикул горелки: 3788050, 3788052 Позиция в каталоге: 66 |
| RS 160/E BLU TL |
Тип / исполнение: 3/230 V, 843 T1 Артикул горелки: 3788031, 3788033 Позиция в каталоге: 66 |
| RS 160/E BLU TL |
Тип / исполнение: 3/400 V, 843 T1 Артикул горелки: 3788051, 3788053 Позиция в каталоге: 66 |
| RS 190/E TC |
Тип / исполнение: 836 T2 Артикул горелки: 3787630, 3787632 Позиция в каталоге: 52 |
| RS 190/E TL |
Тип / исполнение: 836 T2 Артикул горелки: 20052617 Позиция в каталоге: 52 |
| RS 200/E BLU TC |
Тип / исполнение: 3/230 V, 1106 T1 Артикул горелки: 3899830, 3899840 Позиция в каталоге: 66 |
| RS 200/E BLU TC |
Тип / исполнение: 3/400 V, 1106 T1 Артикул горелки: 3899800, 3899810 Позиция в каталоге: 66 |
| RS 200/E BLU TL |
Тип / исполнение: 3/230 V, 1106 T1 Артикул горелки: 3899831, 3899841 Позиция в каталоге: 66 |
| RS 200/E BLU TL |
Тип / исполнение: 3/400 V, 1106 T1 Артикул горелки: 3899801, 3899811 Позиция в каталоге: 66 |
| RS 250/E MZ TC |
Тип / исполнение: 3/230 V / 866 T1 Артикул горелки: 3789230, 3789240 Позиция в каталоге: 63 |
| RS 250/E MZ TC |
Тип / исполнение: 3/400 V / 866 T1 Артикул горелки: 3789200, 3789210 Позиция в каталоге: 63 |
| RS 250/E MZ TL |
Тип / исполнение: 3/230 V / 866 T1 Артикул горелки: 3789231, 3789241 Позиция в каталоге: 63 |
| RS 250/E MZ TL |
Тип / исполнение: 3/400 V / 866 T1 Артикул горелки: 3789201, 3789211 Позиция в каталоге: 63 |
| RS 55/E BLU TC |
Тип / исполнение: 832 T3 Артикул горелки: 20038488, 20038491 Позиция в каталоге: 44 |
| RS 55/E BLU TL |
Тип / исполнение: 832 T3 Артикул горелки: 20038489, 20038492 Позиция в каталоге: 44 |
| RS 68/E BLU TC |
Тип / исполнение: 846 T1 Артикул горелки: 3897430, 3897432 Позиция в каталоге: 57 |
| RS 68/E BLU TL |
Тип / исполнение: 846 T1 Артикул горелки: 3897431, 3897433 Позиция в каталоге: 57 |
| RS 70/E TC |
Тип / исполнение: 828 T2 Артикул горелки: 3787032 Позиция в каталоге: 57 |
| RS 70/E TL |
Тип / исполнение: 828 T2 Артикул горелки: 3787033 Позиция в каталоге: 57 |
Перед заказом сверьте модель, артикул и заводской номер горелки с её шильдиком. Учитывайте длину головки, напряжение и указанные ограничения по комплектации.
В каких горелках установлена деталь
Артикул 3013936 указан в перечне запчастей следующих опубликованных карточек горелок Riello.
Свернуть список
Связи показаны по точному артикулу детали и точному артикулу горелки. Перед заменой сверяйте шильдик, исполнение головы, питание и заводской номер.
Технические характеристики
- Степень защиты
- IP54
- Электропитание
- 24 В
- Крутящий момент
- 1,2 Н·м
- Время открытия на 90°
- 5 с
- Вид заслонки
- газ
- Электрическая мощность
- 7,5 Вт
- Длина кабеля электропитания
- 730 мм
- Единица продажи
- шт
- OEM-артикул
- 3013936
Документация
Документ с подтверждённым происхождением для исполнения 3013936 пока не опубликован. Передайте полную маркировку и модель горелки, чтобы проверить нужную схему и редакцию.
