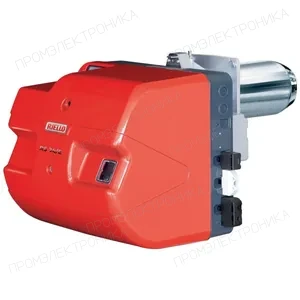

Газовая горелка Riello RS 190/E TL FS1 3/400/50 230/50-60
Газовая горелка Riello RS 190/E TL FS1 3/400/50 230/50-60 относится к серии RS 70÷250/E. Карточка подготовлена по официальному каталогу Riello; параметры конкретного исполнения нужно сверять с документацией и шильдиком.
Документация для оборудования3 материалов; язык и редакция указаны отдельноОписание
Газовая горелка Riello RS 190/E TL FS1 3/400/50 230/50-60 — арт. 20052617: техническое описание
Riello RS 190/E TL FS1 3/400/50 230/50-60, арт. 20052617, исполнение серии RS 70÷250/E.
Карточка предназначена для инженерного подбора и запроса поставки. Для корректного подбора фиксируются точный артикул, модель, серия, документы и связи с запчастями.
Диапазон тепловой мощности по официальному техническому буклету: 470/1279 ÷ 2290 кВт.
Тип горелки по официальному руководству: 836 T2.
Запчасти в карточке привязаны к точному артикулу горелки; совпадения только по названию серии не публикуются как подтвержденная применяемость.
Применение
Применяется в составе котельного или теплогенерирующего оборудования согласно назначению серии RS 70÷250/E и официальной документации Riello.
Перед заменой или заказом нужно сверить шильдик установленной горелки, топливо, питание, длину головы, исполнение TC/TL/ST/LP и установленный автомат горения, если эти параметры есть в источниках.
Характеристики
| Параметр | Значение |
|---|---|
| Производитель | Riello |
| Артикул | 20052617 |
| Модель | RS 190/E TL FS1 3/400/50 230/50-60 |
| Серия | RS 70÷250/E |
| Тип топлива | газ |
| Режим работы | электронная модуляция |
| Класс выбросов | Standard |
| Электропитание | 3/400/50 |
| Исполнение головы | TL |
| Диапазон мощности | 470/1279 ÷ 2290 кВт |
| Тип горелки | 836 T2 |
Запасные части
Ниже приведены позиции, привязанные к точному артикулу горелки по внутреннему источнику применяемости; совпадения только по названию серии не использованы.
| Поз. | Артикул | Наименование |
|---|---|---|
| 1 | 3014083 | Воздушная заслонка в сборе для горелок Riello серии RS 190/E |
| 10 | 3003409 | Фиксатор электродов в комплекте |
| 11 | 3013925 | Смотровое окно в компл |
| 12 | 3013923 | Кнопка |
| 13 | 3012155 | Противопомеховый фильтр |
| 14 | 3013926 | Жидкокристаллический экран для горелок Riello серии RS 190/E |
| 15 | 3006954 | 4-контактный разъем |
| 16 | 3013927 | Топочный автомат REC27.100A2 |
| 17 | 3013928 | Переключатель |
| 18 | 3013940 | Разъемы в комплекте |
| 19 | 3006211 | Плавкий предохранитель |
| 2 | 3013683 | Защитная решетка |
| 20 | 3013932 | Терминальная колодка |
| 21 | 20050960 | Электродвигатель |
| 22 | 3003637 | Контактор |
| 23 | 3013676 | Термореле |
| 24 | 3003847 | Трансформатор поджига COMPACT 8/20 PM |
| 25 | 3012558 | Крышка боковая |
| 26 | 3013681 | Винт |
| 27 | 3003891 | Ниппель для измерения давления |
| 28 | 3012842 | Реле 40.31 |
| 29 | 3012588 | Диск |
| 3 | 3013682 | Изоляция воздухозаборного короба |
| 30 | 3012393 | Кабель поджига L.580 |
| 31 | 20028686 | Электрод поджига |
| 32 | 3013704 | Электрод ионизации |
| 33 | 3012025 | Сопло |
| 34 | 3012027 | Уравнительный диск для горелок Riello серии RS 190/E |
| 35 | 3012589 | Головка смесительного устройства в комплекте |
| 36 | 20030070 | Внутренняя газовая труба |
| 37 | 3012193 | Держатель электродов |
| 38 | 3012627 | Внешняя газовая труба |
| 39 | 3012042 | Соединительная газовая труба |
| 4 | 3003763 | Смотровое окно |
| 40 | 3013935 | Кабель ионизации |
| 41 | 3007891 | Металлическая прокладка |
| 42 | 3003864 | Фитинг |
| 43 | 3003660 | Реле давления газа GW 50 A6 |
| 44 | 3013976 | Заглушка |
| 45 | 3005482 | Прокладка |
| 46 | 3006803 | Угловой газовый соединительный фланец |
| 47 | 3013933 | Смотровое окно |
| 48 | 3013934 | Кольцевая прокладка |
| 49 | 3013938 | Сцепление |
| 5 | 3013687 | Распорка |
| 50 | 3013937 | Сцепление |
| 51 | 3013931 | Сервопривод SQM33.519A9 |
| 52 | 3013936 | Сервопривод SQM33.418A9 |
| 53 | 3012049 | Винт |
| 54 | 3012639 | Регулировочный винт положения смесительного устройства в комплекте |
| 55 | 3013703 | Регулировочный стержень |
| 56 | 3012560 | Затвор |
| 57 | 3013702 | Жаровая труба |
| 58 | 3012562 | Прокладка фланца |
| 59 | 3003322 | Ниппель для измерения давления |
| 6 | 3012555 | Вентилятор Ø330X68 |
| 60 | 3013982 | Фиксатор фланца |
| 61 | 3012604 | Газовый диффузор |
| 62 | 3012605 | Диск |
| 63 | 3012606 | Диск |
| 64 | 3013685 | Винт в компл |
| 65 | 3013856 | Прокладка |
| 66 | 3012841 | Цоколь реле 95.63 SMA |
| 67 | 3007444 | Реле давления воздухa LGW 10 A2 |
| 68 | 3013939 | Указатель |
| 69 | 3014079 | Распорка |
| 7 | 3013921 | Кожух горелки |
| 70 | 3014080 | Фиксатор сервопривода |
| 71 | 3014081 | Фиксатор сервопривода |
| 72 | 3012362 | Блок вспомогательного контакта |
| 73 | 3003643 | Заглушка |
| 8 | 3013922 | Смотровое окно |
| 9 | 3013924 | Прокладка |
Установленные запчасти
Перечень подтверждённых позиций для горелки RS 190/E TL FS1 3/400/50 230/50-60. Ссылки показаны только для тех запчастей, у которых уже есть отдельная карточка на сайте.
Прочие позиции40 поз.
Двигатель и вентилятор1 поз.
Корпус, фланцы и трубки12 поз.
Электроды и кабели9 поз.
Автоматика и электрические узлы10 поз.
Топливная арматура1 поз.
В перечень включены только позиции, привязанные к точному артикулу горелки. Перед заказом сверьте шильдик, исполнение и заводской номер.
Технические характеристики
- Артикул Riello
- 20052617
- Модель
- RS 190/E TL FS1 3/400/50 230/50-60
- Серия
- RS 70÷250/E
- Тип топлива
- газ
- Режим работы
- электронная модуляция
- Класс выбросов
- Standard
- Электропитание
- 3/400/50
- Исполнение головы
- TL
- Диапазон тепловой мощности
- 470/1279 ÷ 2290 кВт
- Тип горелки Riello
- 836 T2
- Единица продажи
- шт
- Артикул производителя
- 20052617
