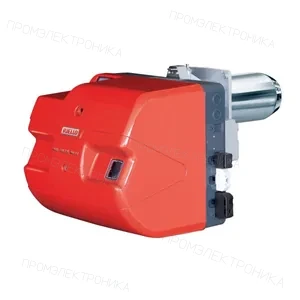

Газовая горелка Riello RS 44/1 MZ TC FS1 1/230/50-60 230/50-60
Газовая горелка Riello RS 44/1 MZ TC FS1 1/230/50-60 230/50-60 относится к серии RS 34÷44/1. Карточка подготовлена по официальному каталогу Riello; параметры конкретного исполнения нужно сверять с документацией и шильдиком.
Документация для оборудования2 материалов; язык и редакция указаны отдельноОписание
Газовая горелка Riello RS 44/1 MZ TC FS1 1/230/50-60 230/50-60 — арт. 3788610: техническое описание
Riello RS 44/1 MZ TC FS1 1/230/50-60 230/50-60, арт. 3788610, исполнение серии RS 34÷44/1.
Карточка предназначена для инженерного подбора и запроса поставки. Для корректного подбора фиксируются точный артикул, модель, серия, документы и связи с запчастями.
Диапазон тепловой мощности по официальному техническому буклету: 101 ÷ 550 кВт.
Запчасти в карточке привязаны к точному артикулу горелки; совпадения только по названию серии не публикуются как подтвержденная применяемость.
Применение
Применяется в составе котельного или теплогенерирующего оборудования согласно назначению серии RS 34÷44/1 и официальной документации Riello.
Перед заменой или заказом нужно сверить шильдик установленной горелки, топливо, питание, длину головы, исполнение TC/TL/ST/LP и установленный автомат горения, если эти параметры есть в источниках.
Характеристики
| Параметр | Значение |
|---|---|
| Производитель | Riello |
| Артикул | 3788610 |
| Модель | RS 44/1 MZ TC FS1 1/230/50-60 230/50-60 |
| Серия | RS 34÷44/1 |
| Тип топлива | газ |
| Режим работы | одноступенчатая |
| Класс выбросов | Standard |
| Электропитание | 1/230/50-60 |
| Исполнение головы | TC |
| Диапазон мощности | 101 ÷ 550 кВт |
Запасные части
Ниже приведены позиции, привязанные к точному артикулу горелки по внутреннему источнику применяемости; совпадения только по названию серии не использованы.
| Поз. | Артикул | Наименование |
|---|---|---|
| 1 | 3013722 | Вентилятор |
| 10 | 3013727 | Винт |
| 11 | 3013678 | Колпачок защитный |
| 12 | 3013751 | Электродвигатель |
| 13 | 3013073 | Топочный автомат RMG88.62C2 |
| 14 | 3003767 | Конденсатор |
| 15 | 3006937 | 7-контактный штекер |
| 16 | 3013792 | Защитная плита |
| 17 | 3002480 | Трансформатор поджига TD1STCAF |
| 18 | 3013748 | Воздушная заслонка в комплекте |
| 19 | 3003816 | Шпонка вала |
| 2 | 3013852 | Шкала положения воздушной заслонки в компл |
| 20 | 3003891 | Ниппель для измерения давления |
| 21 | 3002316 | Реле давления воздухa LGW 3 A2 |
| 22 | 3003848 | Кабель ионизации L.600 |
| 23 | 3003972 | Кабель поджига L.440 |
| 24 | 3013731 | Соединительная газовая труба |
| 25 | 3013734 | Головка смесительного устройства |
| 26 | 3013629 | Уравнительный диск |
| 27 | 3013628 | Сопло |
| 28 | 3013725 | Электрод ионизации |
| 29 | 3014037 | Электрод поджига |
| 3 | 3013723 | Воздухозаборный короб |
| 30 | 3013736 | Фиксирующая пластина электрода |
| 31 | 3013953 | Ниппель для измерения давления |
| 32 | 3013754 | Регулировочный винт в комплекте |
| 33 | 3013739 | Регулировочный стержень |
| 34 | 3003806 | Удлинитель жаровой трубы |
| 35 | 3003811 | Жаровая труба |
| 36 | 3003817 | Прокладка фланца |
| 38 | 3013753 | Штекерные соединения в комплекте |
| 39 | 3013895 | Фланец |
| 4 | 3013750 | Перегородка |
| 40 | 3005483 | Прокладка |
| 41 | 3006802 | Газовый соединительный фланец |
| 43 | 3013407 | Реле и цоколь |
| 45 | 3013745 | Направляющая всасываемого воздуха |
| 46 | 3003784 | Цоколь топочного автомата |
| 47 | 3012160 | Противопомеховый фильтр |
| 48 | 3014085 | Соединительная газовая труба |
| 49 | 3014088 | Головка смесительного устройства |
| 5 | 3013896 | Ниппель для измерения давления |
| 50 | 3014090 | Сопло |
| 51 | 3014091 | Газовая труба |
| 52 | 3014093 | Регулировочная шайба в комплекте |
| 53 | 20014917 | Изоляция воздухозаборного короба |
| 54 | 3002578 | Ниппель для измерения давления |
| 6 | 3013744 | Винт |
| 7 | 3013728 | Смотровое окно |
| 8 | 3013729 | Фиксирующая штанга |
| 9 | 3013724 | Кожух горелки |
Установленные запчасти
Перечень подтверждённых позиций для горелки RS 44/1 MZ TC FS1 1/230/50-60 230/50-60. Ссылки показаны только для тех запчастей, у которых уже есть отдельная карточка на сайте.
Двигатель и вентилятор1 поз.
Прочие позиции27 поз.
Корпус, фланцы и трубки10 поз.
Электроды и кабели8 поз.
Автоматика и электрические узлы5 поз.
В перечень включены только позиции, привязанные к точному артикулу горелки. Перед заказом сверьте шильдик, исполнение и заводской номер.
Технические характеристики
- Артикул Riello
- 3788610
- Модель
- RS 44/1 MZ TC FS1 1/230/50-60 230/50-60
- Серия
- RS 34÷44/1
- Тип топлива
- газ
- Режим работы
- одноступенчатая
- Класс выбросов
- Standard
- Электропитание
- 1/230/50-60
- Исполнение головы
- TC
- Диапазон тепловой мощности
- 101 ÷ 550 кВт
- Единица продажи
- шт
- Артикул производителя
- 3788610
