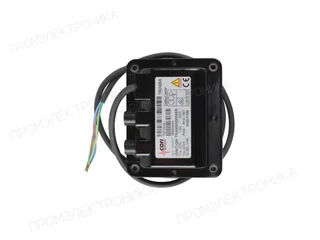

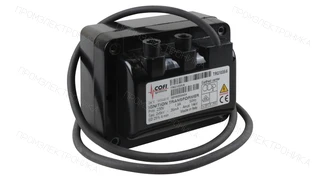

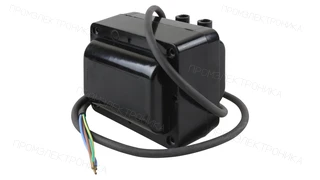

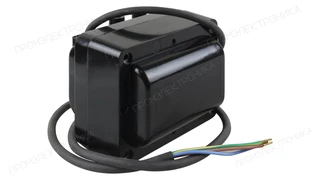

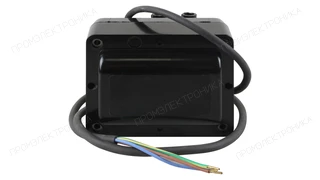

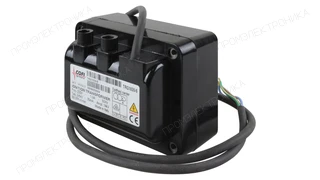

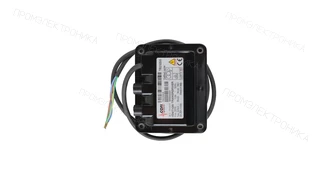

Трансформатор розжига Riello TRG1035/6
Трансформатор розжига Riello TRG1035/6, артикул 3012488. Раздел каталога: Трансформаторы розжига. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Разъёмы кабелей поджига: штекерные Ø4 мм · Продолжительность включения ED: 25 % · Ток поджига: 35 мА · Напряжение поджига: 5 кВ · Степень защиты: IP00 · Количество выходов: 2 · Комплектация: Трансформаторы · Напряжение питания: 220 В
Описание
Трансформатор розжига Riello TRG1035/6: техническое описание
Трансформатор розжига Riello TRG1035/6 — источник высокого напряжения для образования искрового разряда между электродами розжига либо между электродом и корпусом горелки. Он работает только в составе согласованной цепи автомата горения, высоковольтных кабелей и электродов. Параметры высоковольтной части: напряжение поджига — 5 кВ; ток поджига — 35 мА; высоковольтные выходы — 2; продолжительность включения ED — 25 %.
Первичная цепь характеризуется параметрами: питание — 220 В; частота — 50 Гц; ток первичной цепи — 1,9 А. Значение ED показывает допустимую долю времени включения; исполнение с ED менее 100% нельзя использовать как непрерывно работающий источник поджига.
Подключение и защита: разъёмы высоковольтных кабелей — штекерные Ø4 мм; кабель питания — 900 мм; степень защиты — IP00. При замене сверяют не только питающее напряжение, но и вторичное напряжение и ток, число полюсов, ED, разъёмы и схему заземления.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Riello; артикул или обозначение — 3012488. Для подтверждения взаимозаменяемости также проверяют первичное и вторичное напряжение, ток поджига, ED, число выходов и разъёмы; совпадение только производителя или части маркировки недостаточно.
Применяемость
Артикул 3012488 указан в каталогах запасных частей следующих горелок.
| Модель и исполнение горелки | Артикул горелки и условия применения |
|---|---|
| RL 190 (BRAHMA RBO 522) |
Тип / исполнение: – 671 Т1, арт. - 3475610 Артикул горелки: 3475610 BRAHMA RBO 522 Позиция в каталоге: 11 |
| RL 190 (Siemens) TC |
Тип / исполнение: 3/230 V / 673 T1 Артикул горелки: 20011006, 20011008 SIEMENS RMO88.53C2 Позиция в каталоге: 11 |
| RL 190 (Siemens) TC |
Тип / исполнение: 3/400 V / 673 T1 Артикул горелки: 3475612, 3475613 SIEMENS RMO88.53C2 Позиция в каталоге: 11 |
| RL 190/M TC |
Тип / исполнение: 3/230 V / 674 T1 Артикул горелки: 20011021, 20011022 Позиция в каталоге: 62 |
| RL 190/M TC |
Тип / исполнение: 3/400 V / 674 T1 Артикул горелки: 3477810, 3477811 Позиция в каталоге: 62 |
| RL 190/M TL |
Тип / исполнение: 3/400 V / 674 T1 Артикул горелки: 20052628 Позиция в каталоге: 62 |
Свернуть список
| Модель и исполнение горелки | Артикул горелки и условия применения |
|---|---|
| RL 250 MZ |
Тип / исполнение: 970 T Артикул горелки: 3470000, 3470010 Позиция в каталоге: 11 |
| RLS 250/M MZ | Позиция в каталоге: 9 |
Перед заказом сверьте модель, артикул и заводской номер горелки с её шильдиком. Учитывайте длину головки, напряжение и указанные ограничения по комплектации.
В каких горелках установлена деталь
Артикул 3012488 указан в перечне запчастей следующих опубликованных карточек горелок Riello.
Связи показаны по точному артикулу детали и точному артикулу горелки. Перед заменой сверяйте шильдик, исполнение головы, питание и заводской номер.
Технические характеристики
- Электропитание
- 220 В
- Степень защиты
- IP00
- Длина кабеля электропитания
- 900 мм
- Сила тока
- 1,9 А
- Частота тока
- 50 Гц
- Ток поджига
- 35 мА
- Напряжение поджига
- 5 кВ
- Продолжительность работы ED(DU)
- 25 %
- Разъемы кабелей поджига
- штекерные Ø4 мм
- Количество выходов
- 2
- Единица продажи
- шт
- Артикул производителя
- 3012488
