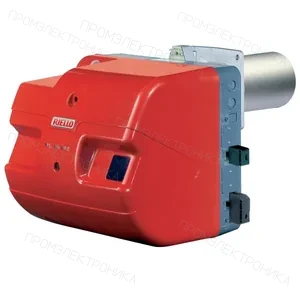

Дизельная горелка Riello RL 190 TC FS1 3/400/50 230/50-60
MPN / артикул: 3475613
Дизельная горелка Riello RL 190 TC FS1 3/400/50 230/50-60 относится к серии RL 70÷250. Карточка подготовлена по официальному каталогу Riello; параметры конкретного исполнения нужно сверять с документацией и шильдиком.
Документация для оборудования2 материалов; язык и редакция указаны отдельноО модели
Описание
Дизельная горелка Riello RL 190 TC FS1 3/400/50 230/50-60 — арт. 3475613: техническое описание
Riello RL 190 TC FS1 3/400/50 230/50-60, арт. 3475613, исполнение серии RL 70÷250.
Карточка предназначена для инженерного подбора и запроса поставки. Для корректного подбора фиксируются точный артикул, модель, серия, документы и связи с запчастями.
Диапазон тепловой мощности по официальному техническому буклету: 759/1423 ÷ 2443 кВт.
Запчасти в карточке привязаны к точному артикулу горелки; совпадения только по названию серии не публикуются как подтвержденная применяемость.
Применение
Применяется в составе котельного или теплогенерирующего оборудования согласно назначению серии RL 70÷250 и официальной документации Riello.
Перед заменой или заказом нужно сверить шильдик установленной горелки, топливо, питание, длину головы, исполнение TC/TL/ST/LP и установленный автомат горения, если эти параметры есть в источниках.
Характеристики
| Параметр | Значение |
|---|---|
| Производитель | Riello |
| Артикул | 3475613 |
| Модель | RL 190 TC FS1 3/400/50 230/50-60 |
| Серия | RL 70÷250 |
| Тип топлива | дизельное топливо |
| Режим работы | двухступенчатая |
| Класс выбросов | Standard |
| Электропитание | 3/400/50 |
| Исполнение головы | TC |
| Диапазон мощности | 759/1423 ÷ 2443 кВт |
Запасные части
Ниже приведены позиции, привязанные к точному артикулу горелки по внутреннему источнику применяемости; совпадения только по названию серии не использованы.
| Поз. | Артикул | Наименование |
|---|---|---|
| 10 | 3012555 | Вентилятор Ø330X68 (SIEMENS RMO88.53C2) |
| 11 | 3012488 | Трансформатор поджига (SIEMENS RMO88.53C2) |
| 17 | 3003770 | Переключатель (SIEMENS RMO88.53C2) |
| 18 | 3013678 | Колпачок защитный + смотровое окно (SIEMENS RMO88.53C2) |
| 19 | 3013119 | Кожух горелки (SIEMENS RMO88.53C2) |
| 20 | 3007164 | Металлическая прокладка (SIEMENS RMO88.53C2) |
| 21 | 3006181 | Фитинг (SIEMENS RMO88.53C2) |
| 22 | 20050960 | Электродвигатель (SIEMENS RMO88.53C2) |
| 23 | 3012558 | Крышка боковая (SIEMENS RMO88.53C2) |
| 26 | 3003789 | Форсуночный адаптер (SIEMENS RMO88.53C2) |
| 27 | 3003790 | Анкер форсуночного адаптера (SIEMENS RMO88.53C2) |
| 28 | 3003971 | Фиксатор (SIEMENS RMO88.53C2) |
| 29 | 3003814 | Форсуночный адаптер (SIEMENS RMO88.53C2) |
| 3 | 3003784 | Цоколь топочного автомата (SIEMENS RMO88.53C2) |
| 30 | 3003973 | Кабель поджига (SIEMENS RMO88.53C2) |
| 31 | 3003796 | Электрод поджига (SIEMENS RMO88.53C2) |
| 32 | 3003495 | Фиксатор электродов в комплекте (SIEMENS RMO88.53C2) |
| 36 | 3012560 | Затвор (SIEMENS RMO88.53C2) |
| 38 | 3012562 | Прокладка фланца (SIEMENS RMO88.53C2) |
| 39 | 3003322 | Ниппель для измерения давления (SIEMENS RMO88.53C2) |
| 4 | 3013071 | Топочный автомат RMO88.53C2 (SIEMENS RMO88.53C2) |
| 40 | 3012563 | Уравнительный диск (SIEMENS RMO88.53C2) |
| 41 | 3003815 | Фиксатор форсуночного адаптера (SIEMENS RMO88.53C2) |
| 44 | 3000805 | Сальник жидкотопливного насоса (SIEMENS RMO88.53C2) |
| 45 | 3003996 | Заглушка (SIEMENS RMO88.53C2) |
| 46 | 3013708 | Датчик пламени QRB1A-A068B70B (SIEMENS RMO88.53C2) |
| 47 | 3012566 | Распределительный блок (SIEMENS RMO88.53C2) |
| 48 | 3004821 | Сцепление (SIEMENS RMO88.53C2) |
| 49 | 3012567 | Жидкотопливная трубка (SIEMENS RMO88.53C2) |
| 50 | 3006369 | Жидкотопливный насос J 7 CCC 1002 4P (SIEMENS RMO88.53C2) |
| 51 | 3007079 | Прокладка (SIEMENS RMO88.53C2) |
| 52 | 3007077 | Прокладка (SIEMENS RMO88.53C2) |
| 53 | 3006719 | Фитинг (SIEMENS RMO88.53C2) |
| 54 | 3006182 | Жидкотопливный шланг (SIEMENS RMO88.53C2) |
| 55 | 3003823 | Прокладка поршня (SIEMENS RMO88.53C2) |
| 56 | 3003820 | Прокладка поршня (SIEMENS RMO88.53C2) |
| 57 | 3012568 | Фитинг (SIEMENS RMO88.53C2) |
| 58 | 3012003 | Фитинг (SIEMENS RMO88.53C2) |
| 59 | 3012569 | Распределительный блок (SIEMENS RMO88.53C2) |
| 60 | 3012570 | Жидкотопливный клапан (SIEMENS RMO88.53C2) |
| 61 | 3006721 | Фитинг (SIEMENS RMO88.53C2) |
| 62 | 3006953 | Штекер (SIEMENS RMO88.53C2) |
| 63 | 3012547 | Фитинг (SIEMENS RMO88.53C2) |
| 64 | 3006722 | Фитинг (SIEMENS RMO88.53C2) |
| 65 | 3012571 | Жидкотопливная трубка (SIEMENS RMO88.53C2) |
| 67 | 3012573 | Прокладка (SIEMENS RMO88.53C2) |
| 68 | 3006787 | Фильтрующий элемент жидкотопливного насоса (SIEMENS RMO88.53C2) |
| 69 | 3006292 | Прокладка крышки жидкотопливного насоса (SIEMENS RMO88.53C2) |
| 70 | 3012574 | Зубчатая шкала в комплекте (SIEMENS RMO88.53C2) |
| 71 | 3012575 | Фитинг (SIEMENS RMO88.53C2) |
| 72 | 3003825 | Гидравлический привод (SIEMENS RMO88.53C2) |
| 8 | 3003763 | Смотровое окно (SIEMENS RMO88.53C2) |
| 9 | 3012554 | Сцепление в комплекте (SIEMENS RMO88.53C2) |
Перед заказом проверьте артикул 3475613, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Комплектация Riello
Установленные запчасти
Перечень подтверждённых позиций для горелки RL 190 TC FS1 3/400/50 230/50-60. Ссылки показаны только для тех запчастей, у которых уже есть отдельная карточка на сайте.
53 позиций
32 с карточкой товара
Автоматика и электрические узлы2 поз.
Поз.НаименованиеАртикул и карточка
3
Цоколь топочного автоматаSIEMENS RMO88.53C2
4
Топочный автомат RMO88.53C2SIEMENS RMO88.53C2
Прочие позиции26 поз.
Поз.НаименованиеАртикул и карточка
8
Смотровое окноSIEMENS RMO88.53C2
9
Сцепление в комплектеSIEMENS RMO88.53C2
11
Трансформатор поджигаSIEMENS RMO88.53C2
17
ПереключательSIEMENS RMO88.53C2
18
Колпачок защитный + смотровое окноSIEMENS RMO88.53C2
21
ФитингSIEMENS RMO88.53C2
23
Крышка боковаяSIEMENS RMO88.53C2
28
ФиксаторSIEMENS RMO88.53C2
36
ЗатворSIEMENS RMO88.53C2
39
Ниппель для измерения давленияSIEMENS RMO88.53C2
40
Уравнительный дискSIEMENS RMO88.53C2
45
ЗаглушкаSIEMENS RMO88.53C2
46
Датчик пламени QRB1A-A068B70BSIEMENS RMO88.53C2
47
Распределительный блокSIEMENS RMO88.53C2
48
СцеплениеSIEMENS RMO88.53C2
53
ФитингSIEMENS RMO88.53C2
54
Жидкотопливный шлангSIEMENS RMO88.53C2
57
ФитингSIEMENS RMO88.53C2
58
ФитингSIEMENS RMO88.53C2
59
Распределительный блокSIEMENS RMO88.53C2
61
ФитингSIEMENS RMO88.53C2
63
ФитингSIEMENS RMO88.53C2
64
ФитингSIEMENS RMO88.53C2
70
Зубчатая шкала в комплектеSIEMENS RMO88.53C2
71
ФитингSIEMENS RMO88.53C2
72
Гидравлический приводSIEMENS RMO88.53C2
Двигатель и вентилятор1 поз.
Поз.НаименованиеАртикул и карточка
10
Вентилятор Ø330X68SIEMENS RMO88.53C2
Корпус, фланцы и трубки11 поз.
Поз.НаименованиеАртикул и карточка
19
Кожух горелкиSIEMENS RMO88.53C2
20
Металлическая прокладкаSIEMENS RMO88.53C2
38
Прокладка фланцаSIEMENS RMO88.53C2
49
Жидкотопливная трубкаSIEMENS RMO88.53C2
51
ПрокладкаSIEMENS RMO88.53C2
52
ПрокладкаSIEMENS RMO88.53C2
55
Прокладка поршняSIEMENS RMO88.53C2
56
Прокладка поршняSIEMENS RMO88.53C2
65
Жидкотопливная трубкаSIEMENS RMO88.53C2
67
ПрокладкаSIEMENS RMO88.53C2
69
Прокладка крышки жидкотопливного насосаSIEMENS RMO88.53C2
Электроды и кабели5 поз.
Поз.НаименованиеАртикул и карточка
22
ЭлектродвигательSIEMENS RMO88.53C2
30
Кабель поджигаSIEMENS RMO88.53C2
31
Электрод поджигаSIEMENS RMO88.53C2
32
Фиксатор электродов в комплектеSIEMENS RMO88.53C2
62
ШтекерSIEMENS RMO88.53C2
Топливная арматура8 поз.
Поз.НаименованиеАртикул и карточка
26
Форсуночный адаптерSIEMENS RMO88.53C2
27
Анкер форсуночного адаптераSIEMENS RMO88.53C2
29
Форсуночный адаптерSIEMENS RMO88.53C2
41
Фиксатор форсуночного адаптераSIEMENS RMO88.53C2
44
Сальник жидкотопливного насосаSIEMENS RMO88.53C2
50
Жидкотопливный насос J 7 CCC 1002 4PSIEMENS RMO88.53C2
60
Жидкотопливный клапанSIEMENS RMO88.53C2
68
Фильтрующий элемент жидкотопливного насосаSIEMENS RMO88.53C2
В перечень включены только позиции, привязанные к точному артикулу горелки. Перед заказом сверьте шильдик, исполнение и заводской номер.
Параметры
Технические характеристики
- Артикул Riello
- 3475613
- Модель
- RL 190 TC FS1 3/400/50 230/50-60
- Серия
- RL 70÷250
- Тип топлива
- дизельное топливо
- Режим работы
- двухступенчатая
- Класс выбросов
- Standard
- Электропитание
- 3/400/50
- Исполнение головы
- TC
- Диапазон тепловой мощности
- 759/1423 ÷ 2443 кВт
- Единица продажи
- шт
- Артикул производителя
- 3475613
Материалы
Документация
Руководство монтажника Riello RL 70÷250RU · PDF на prom-elec.com
Технический буклет Riello RL 70÷250EN · PDF на prom-elec.com
Инженерный подбор
Не нашли точную модель?
На отдельной странице можно распознать маркировку по фото или загрузить BOM из Excel, Word и CSV.
