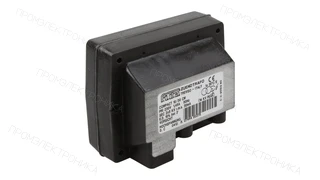

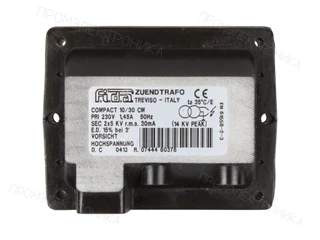

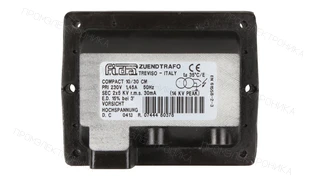

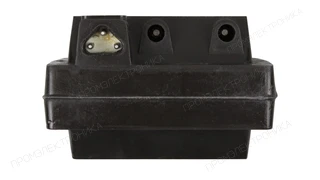

Трансформатор розжига Riello Compact 10/30 CM
Трансформатор розжига Riello Compact 10/30 CM, артикул 3003785. Раздел каталога: Трансформаторы розжига. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Разъёмы кабелей поджига: штекерные Ø4 мм · Продолжительность включения ED: 15 % · Ток поджига: 30 мА · Напряжение поджига: 5 кВ · Степень защиты: IP44 · Количество выходов: 2 · Комплектация: Трансформаторы · Напряжение питания: 220 В
Описание
Трансформатор розжига Riello Compact 10/30 CM: техническое описание
Трансформатор розжига Riello Compact 10/30 CM — источник высокого напряжения для образования искрового разряда между электродами розжига либо между электродом и корпусом горелки. Он работает только в составе согласованной цепи автомата горения, высоковольтных кабелей и электродов. Параметры высоковольтной части: напряжение поджига — 5 кВ; ток поджига — 30 мА; высоковольтные выходы — 2; продолжительность включения ED — 15 %.
Первичная цепь характеризуется параметрами: питание — 220 В; частота — 50 Гц; ток первичной цепи — 1,45 А. Значение ED показывает допустимую долю времени включения; исполнение с ED менее 100% нельзя использовать как непрерывно работающий источник поджига.
Подключение и защита: разъёмы высоковольтных кабелей — штекерные Ø4 мм; степень защиты — IP44. При замене сверяют не только питающее напряжение, но и вторичное напряжение и ток, число полюсов, ED, разъёмы и схему заземления.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Riello; артикул или обозначение — 3003785. Для подтверждения взаимозаменяемости также проверяют первичное и вторичное напряжение, ток поджига, ED, число выходов и разъёмы; совпадение только производителя или части маркировки недостаточно.
Применяемость
Артикул 3003785 указан в каталогах запасных частей следующих горелок.
| Модель и исполнение горелки | Артикул горелки и условия применения |
|---|---|
| 40 D17 |
Тип / исполнение: 493 M Артикул горелки: 3482601 Позиция в каталоге: 41 |
| 40 D8 | Позиция в каталоге: 41 |
| RL 100 TC |
Тип / исполнение: 822 T1 Артикул горелки: 3475230, 3475232 Siemens Позиция в каталоге: 11 |
| RL 100 TL |
Тип / исполнение: 822 T1 Артикул горелки: 3475231, 3475233 Siemens Позиция в каталоге: 11 |
| RL 100/M TC |
Тип / исполнение: 670 T1 Артикул горелки: 3477210, 3477212 Позиция в каталоге: 28 |
| RL 100/M TL |
Тип / исполнение: 670 T1 Артикул горелки: 3477211, 3477213 Позиция в каталоге: 28 |
Свернуть список
| Модель и исполнение горелки | Артикул горелки и условия применения |
|---|---|
| RL 130 TC |
Тип / исполнение: 823 T1 Артикул горелки: 3475430, 3475432 Siemens Позиция в каталоге: 11 |
| RL 130 TL |
Тип / исполнение: 823 T1 Артикул горелки: 3475431, 3475433 Siemens Позиция в каталоге: 11 |
| RL 130/M TC |
Тип / исполнение: 671 T1 Артикул горелки: 3477410, 3477412 Позиция в каталоге: 28 |
| RL 130/M TL |
Тип / исполнение: 671 T1 Артикул горелки: 3477411, 3477413 Позиция в каталоге: 28 |
| RL 22 BLU |
Тип / исполнение: 964 T Артикул горелки: 3895110, 3895111 Позиция в каталоге: 13 |
| RL 28 TC |
Тип / исполнение: 652 T1 Артикул горелки: 3473230, 3473232 SIEMENS RMO88.53C2 Позиция в каталоге: 34 |
| RL 28 TC LP |
Тип / исполнение: 652 M Артикул горелки: 3473207 BRAHMA RBO 522 Позиция в каталоге: 34 |
| RL 28 TC LP |
Тип / исполнение: 652 T1 Артикул горелки: 3473217 BRAHMA RBO 522 Позиция в каталоге: 34 |
| RL 28 TC ST |
Тип / исполнение: 652 M Артикул горелки: 3473205 BRAHMA RBO 522 Позиция в каталоге: 34 |
| RL 28 TC ST |
Тип / исполнение: 652 T1 Артикул горелки: 3473215 BRAHMA RBO 522 Позиция в каталоге: 34 |
| RL 28 TL |
Тип / исполнение: 652 M Артикул горелки: 3473206, 3473208 BRAHMA RBO 522 Позиция в каталоге: 34 |
| RL 28 TL |
Тип / исполнение: 652 T1 Артикул горелки: 3473216, 3473218 BRAHMA RBO 522 Позиция в каталоге: 34 |
| RL 28 TL |
Тип / исполнение: 652 T1 Артикул горелки: 3473231, 3473233 SIEMENS RMO88.53C2 Позиция в каталоге: 34 |
| RL 28/1 TC |
Тип / исполнение: 657 T1 Артикул горелки: 3472030 Позиция в каталоге: 21 |
| RL 28/1 TL |
Тип / исполнение: 657 T1 Артикул горелки: 3472031 Позиция в каталоге: 21 |
| RL 28/M TC |
Тип / исполнение: 663 M Артикул горелки: 3471000, 3471002 Позиция в каталоге: 31 |
| RL 28/M TL |
Тип / исполнение: 663 M Артикул горелки: 3471001, 3471003 Позиция в каталоге: 31 |
| RL 32 BLU |
Тип / исполнение: 965 T Артикул горелки: 3895210, 3895211 Позиция в каталоге: 13 |
| RL 38 TC |
Тип / исполнение: 1/230 V / 653 T1 Артикул горелки: 3474130, 3474132 SIEMENS RMO88.53C2 Позиция в каталоге: 34 |
| RL 38 TC |
Тип / исполнение: 3/230-400 V / 653 T1 Артикул горелки: 3474330, 3474332 SIEMENS RMO88.53C2 Позиция в каталоге: 34 |
| RL 38 TC LP |
Тип / исполнение: 1/230 V / 653 M Артикул горелки: 3474107 BRAHMA RBO 522 Позиция в каталоге: 34 |
| RL 38 TC LP |
Тип / исполнение: 1/230 V / 653 T1 Артикул горелки: 3474117 BRAHMA RBO 522 Позиция в каталоге: 34 |
| RL 38 TC LP |
Тип / исполнение: 3/230-400 V / 653 M Артикул горелки: 3474307 BRAHMA RBO 522 Позиция в каталоге: 34 |
| RL 38 TC LP |
Тип / исполнение: 3/230-400 V / 653 T1 Артикул горелки: 3474317 BRAHMA RBO 522 Позиция в каталоге: 34 |
| RL 38 TC ST |
Тип / исполнение: 1/230 V / 653 M Артикул горелки: 3474105 BRAHMA RBO 522 Позиция в каталоге: 34 |
| RL 38 TC ST |
Тип / исполнение: 1/230 V / 653 T1 Артикул горелки: 3474115 BRAHMA RBO 522 Позиция в каталоге: 34 |
| RL 38 TC ST |
Тип / исполнение: 3/230-400 V / 653 M Артикул горелки: 3474305 BRAHMA RBO 522 Позиция в каталоге: 34 |
| RL 38 TC ST |
Тип / исполнение: 3/230-400 V / 653 T1 Артикул горелки: 3474315 BRAHMA RBO 522 Позиция в каталоге: 34 |
| RL 38 TL |
Тип / исполнение: 1/230 V / 653 M Артикул горелки: 3474106, 3474108 BRAHMA RBO 522 Позиция в каталоге: 34 |
| RL 38 TL |
Тип / исполнение: 1/230 V / 653 T1 Артикул горелки: 3474116, 3474118 BRAHMA RBO 522 Позиция в каталоге: 34 |
| RL 38 TL |
Тип / исполнение: 1/230 V / 653 T1 Артикул горелки: 3474131, 3474133 SIEMENS RMO88.53C2 Позиция в каталоге: 34 |
| RL 38 TL |
Тип / исполнение: 3/230-400 V / 653 M Артикул горелки: 3474306, 3474308 BRAHMA RBO 522 Позиция в каталоге: 34 |
| RL 38 TL |
Тип / исполнение: 3/230-400 V / 653 T1 Артикул горелки: 3474316, 3474318 BRAHMA RBO 522 Позиция в каталоге: 34 |
| RL 38 TL |
Тип / исполнение: 3/230-400 V / 653 T1 Артикул горелки: 3474331, 3474333 SIEMENS RMO88.53C2 Позиция в каталоге: 34 |
| RL 38/M TC |
Тип / исполнение: 664 M Артикул горелки: 3471400, 3471402 Позиция в каталоге: 31 |
| RL 38/M TL |
Тип / исполнение: 664 M Артикул горелки: 3471401, 3471403 Позиция в каталоге: 31 |
| RL 50 TC |
Тип / исполнение: 654 T1 Артикул горелки: 3474630, 3474632 SIEMENS RMO88.53C2 Позиция в каталоге: 34 |
| RL 50 TC ST |
Тип / исполнение: 654 M Артикул горелки: 3474605 BRAHMA RBO 522 Позиция в каталоге: 34 |
| RL 50 TL |
Тип / исполнение: 654 T1 Артикул горелки: 3474631, 3474633 SIEMENS RMO88.53C2 Позиция в каталоге: 34 |
| RL 50/M TC |
Тип / исполнение: 665 M Артикул горелки: 3471600, 3471602 Позиция в каталоге: 31 |
| RL 50/M TL |
Тип / исполнение: 665 M Артикул горелки: 3471601, 3471603 Позиция в каталоге: 31 |
| RL 55/M BLU |
Тип / исполнение: 969 T Артикул горелки: 3899200, 3899210 Позиция в каталоге: 23 |
| RL 70 TC |
Тип / исполнение: 821 T1 Артикул горелки: 3475030, 3475032 Siemens Позиция в каталоге: 11 |
| RL 70 TL |
Тип / исполнение: 821 T1 Артикул горелки: 3475031, 3475033 Siemens Позиция в каталоге: 11 |
| RL 70/M TC |
Тип / исполнение: 669 T1 Артикул горелки: 3477010, 3477012 Позиция в каталоге: 28 |
| RL 70/M TL |
Тип / исполнение: 669 T1 Артикул горелки: 3477011, 3477013 Позиция в каталоге: 28 |
| RL 85/M BLU |
Тип / исполнение: 952 T1 Артикул горелки: 3896010, 3896011 Позиция в каталоге: 23 |
| RLS 100 | Позиция в каталоге: 13 |
| RLS 120/M MX | Позиция в каталоге: 9 |
| RLS 130 | Позиция в каталоге: 13 |
| RLS 160/M MX | Позиция в каталоге: 9 |
| RLS 28 | Позиция в каталоге: 42 |
| RLS 38 | Позиция в каталоге: 42 |
| RLS 50 | Позиция в каталоге: 42 |
| RLS 68/M MX | Позиция в каталоге: 9 |
| RLS 70 | Позиция в каталоге: 13 |
Перед заказом сверьте модель, артикул и заводской номер горелки с её шильдиком. Учитывайте длину головки, напряжение и указанные ограничения по комплектации.
В каких горелках установлена деталь
Артикул 3003785 указан в перечне запчастей следующих опубликованных карточек горелок Riello.
Связи показаны по точному артикулу детали и точному артикулу горелки. Перед заменой сверяйте шильдик, исполнение головы, питание и заводской номер.
Технические характеристики
- Электропитание
- 220 В
- Вес, кг
- 1.9
- Ширина, см
- 8.6
- Высота, см
- 7
- Длина, см
- 11.5
- Степень защиты
- IP44
- Сила тока
- 1,45 А
- Частота тока
- 50 Гц
- Ток поджига
- 30 мА
- Напряжение поджига
- 5 кВ
- Продолжительность работы ED(DU)
- 15 %
- Разъемы кабелей поджига
- штекерные Ø4 мм
- Количество выходов
- 2
- Единица продажи
- шт
- Артикул производителя
- 3003785
