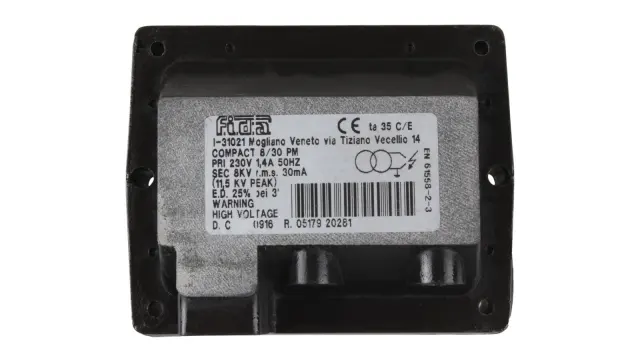

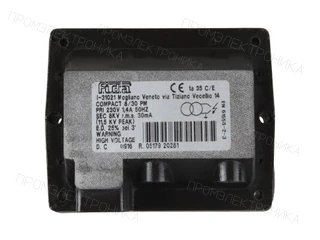

Трансформатор розжига Riello Compact 8/30 PM
Трансформатор розжига Riello Compact 8/30 PM, артикул 3012159. Раздел каталога: Трансформаторы розжига. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Разъёмы кабелей поджига: штекерные Ø4 мм · Продолжительность включения ED: 25 % · Ток поджига: 30 мА · Напряжение поджига: 8 кВ · Степень защиты: IP44 · Количество выходов: 1 · Комплектация: Трансформаторы · Напряжение питания: 220 В
Документация для оборудования1 материалов; язык и редакция указаны отдельноОписание
Трансформатор розжига Riello Compact 8/30 PM: техническое описание
Трансформатор розжига Riello Compact 8/30 PM — источник высокого напряжения для образования искрового разряда между электродами розжига либо между электродом и корпусом горелки. Он работает только в составе согласованной цепи автомата горения, высоковольтных кабелей и электродов. Параметры высоковольтной части: напряжение поджига — 8 кВ; ток поджига — 30 мА; высоковольтные выходы — 1; продолжительность включения ED — 25 %.
Первичная цепь характеризуется параметрами: питание — 220 В; частота — 50 Гц; ток первичной цепи — 1,4 А. Значение ED показывает допустимую долю времени включения; исполнение с ED менее 100% нельзя использовать как непрерывно работающий источник поджига.
Подключение и защита: разъёмы высоковольтных кабелей — штекерные Ø4 мм; кабель питания — 420 мм; степень защиты — IP44. При замене сверяют не только питающее напряжение, но и вторичное напряжение и ток, число полюсов, ED, разъёмы и схему заземления.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Riello; артикул или обозначение — 3012159. Для подтверждения взаимозаменяемости также проверяют первичное и вторичное напряжение, ток поджига, ED, число выходов и разъёмы; совпадение только производителя или части маркировки недостаточно.
Применяемость
Артикул 3012159 указан в каталогах запасных частей следующих горелок.
| Модель и исполнение горелки | Артикул горелки и условия применения |
|---|---|
| 40 FS15D |
Тип / исполнение: 590 M Артикул горелки: 3759003 Позиция в каталоге: 9 |
| 40 FS20D | Позиция в каталоге: 9 |
| FS10 |
Тип / исполнение: 564 T30 Артикул горелки: 3756435 Позиция в каталоге: 12 |
| FS10 G.T |
Тип / исполнение: 564 T31 Артикул горелки: 20041735, 3756436 Позиция в каталоге: 12 |
| FS15 |
Тип / исполнение: 568 M Артикул горелки: 3756803 Позиция в каталоге: 8 |
| FS20 |
Тип / исполнение: 569 M Артикул горелки: 3756903 Позиция в каталоге: 8 |
Свернуть список
| Модель и исполнение горелки | Артикул горелки и условия применения |
|---|---|
| GAS 10 P/M TC |
Тип / исполнение: 541 T1 Артикул горелки: 3754131, 3754133, 3754135, 3754137 Позиция в каталоге: 15 |
| GAS 10 P/M TL |
Тип / исполнение: 541 T1 Артикул горелки: 3754132, 3754136, 3754138 Позиция в каталоге: 15 |
| GAS 8 P/M TC |
Тип / исполнение: 538 T1 Артикул горелки: 3753831, 3753833 Позиция в каталоге: 15 |
| GAS 8 P/M TL |
Тип / исполнение: 538 T1 Артикул горелки: 3753832, 3753834 Позиция в каталоге: 15 |
| GAS 9 P/M TC |
Тип / исполнение: 540 T1 Артикул горелки: 3754031, 3754033, 3754035, 3754037, 3754039, 3754041 Позиция в каталоге: 15 |
| GAS 9 P/M TL |
Тип / исполнение: 540 T1 Артикул горелки: 3754032, 3754034, 3754036, 3754038, 3754040, 3754042 Позиция в каталоге: 15 |
| GAS 9/2 TC | Позиция в каталоге: 15 |
| GAS 9/2 TC |
Тип / исполнение: 1114 T Артикул горелки: 20014057 Прямой газовый заслоночный фланец Позиция в каталоге: 15 |
| GAS 9/2 TL |
Тип / исполнение: 1114 T Артикул горелки: 20014058 Прямой газовый заслоночный фланец Позиция в каталоге: 15 |
Перед заказом сверьте модель, артикул и заводской номер горелки с её шильдиком. Учитывайте длину головки, напряжение и указанные ограничения по комплектации.
Технические характеристики
- Электропитание
- 220 В
- Вес, кг
- 2
- Ширина, см
- 13.6
- Высота, см
- 8.05
- Длина, см
- 9.6
- Степень защиты
- IP44
- Длина кабеля электропитания
- 420 мм
- Сила тока
- 1,4 А
- Частота тока
- 50 Гц
- Ток поджига
- 30 мА
- Напряжение поджига
- 8 кВ
- Продолжительность работы ED(DU)
- 25 %
- Разъемы кабелей поджига
- штекерные Ø4 мм
- Количество выходов
- 1
- Единица продажи
- шт
- Артикул производителя
- 3012159
