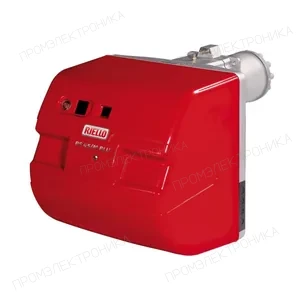

Газовая горелка Riello RS 50/E MZ TL FS1 3/230-400/50 230/50-60 относится к серии RS 50÷64/E. Карточка подготовлена по официальному каталогу Riello; параметры конкретного исполнения нужно сверять с документацией и шильдиком.
Документация для оборудования1 материалов; язык и редакция указаны отдельноRiello RS 50/E MZ TL FS1 3/230-400/50 230/50-60, арт. 3781633, исполнение серии RS 50÷64/E.
Карточка предназначена для инженерного подбора и запроса поставки. Для корректного подбора фиксируются точный артикул, модель, серия, документы и связи с запчастями.
Тип горелки по официальному руководству: 826 T2.
Запчасти в карточке привязаны к точному артикулу горелки; совпадения только по названию серии не публикуются как подтвержденная применяемость.
Применяется в составе котельного или теплогенерирующего оборудования согласно назначению серии RS 50÷64/E и официальной документации Riello.
Перед заменой или заказом нужно сверить шильдик установленной горелки, топливо, питание, длину головы, исполнение TC/TL/ST/LP и установленный автомат горения, если эти параметры есть в источниках.
| Параметр | Значение |
|---|---|
| Производитель | Riello |
| Артикул | 3781633 |
| Модель | RS 50/E MZ TL FS1 3/230-400/50 230/50-60 |
| Серия | RS 50÷64/E |
| Тип топлива | газ |
| Режим работы | электронная модуляция |
| Класс выбросов | Standard |
| Электропитание | 3/230-400/50 |
| Исполнение головы | TL |
| Тип горелки | 826 T2 |
Ниже приведены позиции, привязанные к точному артикулу горелки по внутреннему источнику применяемости; совпадения только по названию серии не использованы.
| Поз. | Артикул | Наименование |
|---|---|---|
| 1 | 3003762 | Вентилятор Ø318X49 |
| 10 | 3014051 | Кожух горелки для горелки Riello серии RS 50/E MZ |
| 11 | 3003766 | Винт |
| 12 | 3014068 | Колпачок защитный в комплекте |
| 13 | 3007434 | 5-контактный штекер |
| 14 | 3007589 | 5-контактный разъем |
| 15 | 3006948 | 4-контактный разъем |
| 16 | 3006937 | 7-контактный штекер |
| 17 | 3006938 | 7-контактный штекер |
| 18 | 3006949 | 4-контактный штекер |
| 19 | 3013928 | Переключатель |
| 2 | 3013927 | Топочный автомат REC27.100A2 |
| 20 | 3006211 | Плавкий предохранитель |
| 21 | 3012842 | Реле 40.31 |
| 22 | 3012841 | Цоколь реле 95.63 SMA |
| 23 | 3014055 | Прокладка |
| 24 | 3014012 | Газовая заслонка |
| 25 | 3013202 | 6-контактное соединение в комплекте |
| 27 | 3003773 | Электродвигатель |
| 28 | 3003778 | Штифт |
| 29 | 3003891 | Ниппель для измерения давления |
| 3 | 3013926 | Жидкокристаллический экран для горелки Riello серии RS 50/E MZ |
| 30 | 3007444 | Реле давления воздухa LGW 10 A2 |
| 31 | 3014067 | Базовая плита для горелки Riello серии RS 50/E MZ |
| 32 | 3003846 | Регулировочная шайба |
| 33 | 3012191 | Фиксатор электродов TL |
| 34 | 3014011 | Диск |
| 35 | 3002480 | Трансформатор поджига TD1STCAF |
| 36 | 3003848 | Кабель ионизации L.600 |
| 37 | 3012393 | Кабель поджига L.580 |
| 39 | 3012130 | Электрод поджига |
| 4 | 3014069 | Терминальная колодка |
| 40 | 3012177 | Электрод ионизации |
| 41 | 3003854 | Соединительная газовая труба |
| 42 | 3003856 | Внешняя газовая труба |
| 43 | 3003862 | Внутренняя газовая труба |
| 44 | 3012161 | Противопомеховый фильтр |
| 45 | 3014017 | Сервопривод SQN13.181B9 |
| 46 | 3003863 | Винт |
| 47 | 3007088 | Прокладка |
| 48 | 3014066 | Распорка + фиксатор |
| 49 | 3003867 | Сопло |
| 5 | 3003763 | Смотровое окно |
| 50 | 3003849 | Уравнительный диск для горелки Riello серии RS 50/E MZ |
| 51 | 3012083 | Головка смесительного устройства в комплекте |
| 52 | 3013953 | Ниппель для измерения давления |
| 53 | 3014058 | Регулировочный винт положения смесительного устройства в комплекте |
| 54 | 3014010 | Крышка сервопривода |
| 55 | 3003806 | Затвор |
| 56 | 3014063 | Воздушная заслонка в сборе |
| 57 | 20006219 | Жаровая труба |
| 58 | 3003817 | Прокладка фланца |
| 59 | 3014009 | Прокладки в комплекте |
| 6 | 3003842 | Фиксирующая штанга |
| 60 | 3014013 | Сервопривод SQN13.170B9 |
| 61 | 3014064 | Зубчатая шкала в комплекте |
| 62 | 20006211 | Фланец |
| 63 | 3014065 | Указатель |
| 64 | 3005483 | Прокладка |
| 65 | 3006802 | Газовый соединительный фланец |
| 67 | 3014062 | Крышка боковая |
| 68 | 20006218 | Регулировочный стержень |
| 69 | 3014059 | Фиксатор в комплекте TL |
| 7 | 3014061 | Воздухозаборный короб |
| 8 | 3003830 | Изоляция воздухозаборного короба |
| 9 | 3013940 | Разъемы в комплекте |
Перечень подтверждённых позиций для горелки RS 50/E MZ TL FS1 3/230-400/50 230/50-60. Ссылки показаны только для тех запчастей, у которых уже есть отдельная карточка на сайте.
В перечень включены только позиции, привязанные к точному артикулу горелки. Перед заказом сверьте шильдик, исполнение и заводской номер.
