SIEMENS · OEM-артикул Riello

Сервопривод Siemens SQN13.181B9 — 3014017

OEM-артикул: 3014017
Riello SIEMENS

Сервопривод Siemens SQN13.181B9 — 3014017. электропитание — 24 В; крутящий момент — 1 Н·м; время открытия на 90° — 5 с. Цена и срок поставки по запросу.

Производитель сервоприводаSIEMENS
Бренд OEM-артикулаRiello
OEM-артикул3014017
РазделСервоприводы
Единицашт

Назначение заслонки: Для воздушных заслонок · Производитель сервопривода: SIEMENS · Бренд горелки / OEM: Riello · Серия сервопривода: SQN13 · Время открытия на 90°: 5 с · Крутящий момент: 1 Н·м · Электропитание: 24 В

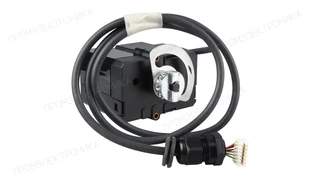

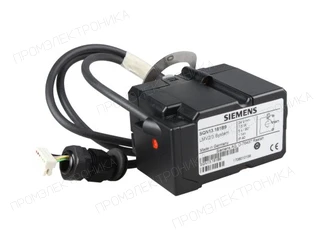

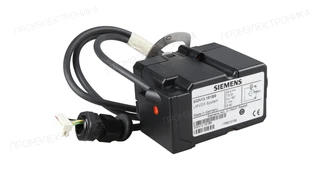

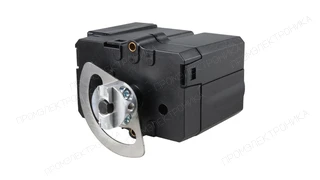

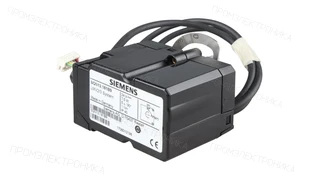

Фото товара

Сервопривод Siemens SQN13.181B9

1 / 8

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Сервопривод Siemens SQN13.181B9 — 3014017: назначение и исполнение

Сервопривод Siemens SQN13.181B9 — 3014017 — исполнительный механизм для позиционирования регулирующего органа горелки. Подбор выполняют по полной маркировке изделия и схеме оборудования.

Производитель сервопривода: SIEMENS. OEM-артикул или обозначение для оборудования Riello: 3014017.

Параметры исполнения 3014017

Данные для выбора приведены для этой карточки. Частоту сети, схему управления и комплектность сверяют по полному исполнению.

  • Электропитание: 24 В
  • Крутящий момент: 1 Н·м
  • Время открытия на 90°: 5 с

Подбор и заказ

В запросе укажите oem-артикул 3014017, количество и модель горелки. Для замены дополнительно проверяют направление вращения, рабочий угол, момент, время хода, питание, управление, обратную связь, вал и крепление.

Принадлежность к одной серии или совпадение OEM-обозначения не подтверждают взаимозаменяемость. Цена, наличие и срок поставки подтверждаются по запросу.

Перед заказом проверьте артикул 3014017, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Горелки Riello

Применяемость

Артикул 3014017 указан в каталогах запасных частей следующих горелок.

Модель и исполнение горелкиАртикул горелки и условия применения
RS 25/E BLU TC

Тип / исполнение: 878 T

Артикул горелки: 3910700, 3910710

Позиция в каталоге: 52
RS 25/E BLU TL

Тип / исполнение: 878 T

Артикул горелки: 3910701, 3910711

Позиция в каталоге: 52
RS 34/E MZ TC

Тип / исполнение: 888 T

Артикул горелки: 3789400, 3789410

Позиция в каталоге: 52
RS 34/E MZ TL

Тип / исполнение: 888 T

Артикул горелки: 3789401, 3789411

Позиция в каталоге: 52
RS 35/E BLU TC

Тип / исполнение: 879 T

Артикул горелки: 3910800, 3910810, 3910830, 3910840

Позиция в каталоге: 52
RS 35/E BLU TL

Тип / исполнение: 879 T

Артикул горелки: 3910801, 3910811, 3910831, 3910841

Позиция в каталоге: 52
Показать все модели и исполнения (ещё 8)Свернуть список
Модель и исполнение горелкиАртикул горелки и условия применения
RS 44/E MZ TC

Тип / исполнение: 1/230 V, 889 T

Артикул горелки: 3789500, 3789510

Позиция в каталоге: 52
RS 44/E MZ TC

Тип / исполнение: 3/230-400 V, 889 T

Артикул горелки: 3789530, 3789540

Позиция в каталоге: 52
RS 44/E MZ TL

Тип / исполнение: 1/230 V, 889 T

Артикул горелки: 3789501, 3789511

Позиция в каталоге: 52
RS 44/E MZ TL

Тип / исполнение: 3/230-400 V, 889 T

Артикул горелки: 3789531, 3789541

Позиция в каталоге: 52
RS 45/E BLU TC

Тип / исполнение: 827 T3

Артикул горелки: 3897330, 3897332

Позиция в каталоге: 45
RS 45/E BLU TL

Тип / исполнение: 827 T3

Артикул горелки: 3897331, 3897333

Позиция в каталоге: 45
RS 50/E MZ TC

Тип / исполнение: 826 T2

Артикул горелки: 3781632

Позиция в каталоге: 45
RS 50/E MZ TL

Тип / исполнение: 826 T2

Артикул горелки: 3781633

Позиция в каталоге: 45

Перед заказом сверьте модель, артикул и заводской номер горелки с её шильдиком. Учитывайте длину головки, напряжение и указанные ограничения по комплектации.

Применяемость Riello

В каких горелках установлена деталь

Артикул 3014017 указан в перечне запчастей следующих опубликованных карточек горелок Riello.

13 горелок
ГорелкаАртикул горелкиПозиция и условия
RS 25/E BLU TC FS1 1/220-230/50-60 220-230/50-60RS 25÷35/E BLU 3910710 Поз.: 52 Сервопривод SQN13.181B9
RS 25/E BLU TL FS1 1/220-230/50-60 220-230/50-60RS 25÷35/E BLU 3910711 Поз.: 52 Сервопривод SQN13.181B9
RS 35/E BLU TC FS1 1/220-230/50-60 220-230/50-60RS 25÷35/E BLU 3910810 Поз.: 52 Сервопривод SQN13.181B9
RS 35/E BLU TL FS1 1/220-230/50-60 220-230/50-60RS 25÷35/E BLU 3910811 Поз.: 52 Сервопривод SQN13.181B9
RS 34/E MZ TC FS1 1/220-230/50-60 220-230/50-60RS 34÷44/E 3789410 Поз.: 52 Сервопривод SQN13.181B9
RS 44/E MZ TC FS1 1/220-230/50-60 220-230/50-60RS 34÷44/E 3789510 Поз.: 52 Сервопривод SQN13.181B9
RS 44/E MZ TC FS1 3/220-400/50-60 220-230/50-60RS 34÷44/E 3789540 Поз.: 52 Сервопривод SQN13.181B9
RS 44/E MZ TL FS1 1/220-230/50-60 220-230/50-60RS 34÷44/E 3789511 Поз.: 52 Сервопривод SQN13.181B9
RS 44/E MZ TL FS1 3/220-400/50-60 220-230/50-60RS 34÷44/E 3789541 Поз.: 52 Сервопривод SQN13.181B9
RS 45/E BLU TC FS1 1/230/50 230/50-60RS 45÷55/E BLU 3897332 Поз.: 45 Сервопривод SQN13.181B9
RS 45/E BLU TL FS1 1/230/50 230/50-60RS 45÷55/E BLU 3897333 Поз.: 45 Сервопривод SQN13.181B9
RS 50/E MZ TC FS1 3/230-400/50 230/50-60RS 50÷64/E 3781632 Поз.: 45 Сервопривод SQN13.181B9
Показать все горелки (ещё 1)Свернуть список
ГорелкаАртикул горелкиПозиция и условия
RS 50/E MZ TL FS1 3/230-400/50 230/50-60RS 50÷64/E 3781633 Поз.: 45 Сервопривод SQN13.181B9

Связи показаны по точному артикулу детали и точному артикулу горелки. Перед заменой сверяйте шильдик, исполнение головы, питание и заводской номер.

Параметры

Технические характеристики

Электропитание
24 В
Крутящий момент
1 Н·м
Время открытия на 90°
5 с
Вид заслонки
воздух
Потребляемая мощность
7,5 В·А
Единица продажи
шт
OEM-артикул
3014017
Материалы

Документация

Документ с подтверждённым происхождением для исполнения 3014017 пока не опубликован. Передайте полную маркировку и модель горелки, чтобы проверить нужную схему и редакцию.
