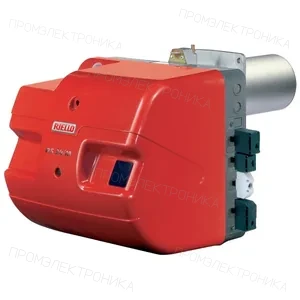

Газовая горелка Riello RS 44 MZ TL FS1 3/230-400/50-60 230/50-60 относится к серии RS. Карточка подготовлена по официальному каталогу Riello; параметры конкретного исполнения нужно сверять с документацией и шильдиком.
Документация для оборудования2 материалов; язык и редакция указаны отдельноRiello RS 44 MZ TL FS1 3/230-400/50-60 230/50-60, арт. 3789141, исполнение серии RS.
Карточка предназначена для инженерного подбора и запроса поставки. Для корректного подбора фиксируются точный артикул, модель, серия, документы и связи с запчастями.
Диапазон тепловой мощности по официальному техническому буклету: 80/203 ÷ 550 кВт.
Тип горелки по официальному руководству: 884 T.
Запчасти в карточке привязаны к точному артикулу горелки; совпадения только по названию серии не публикуются как подтвержденная применяемость.
Применяется в составе котельного или теплогенерирующего оборудования согласно назначению серии RS и официальной документации Riello.
Перед заменой или заказом нужно сверить шильдик установленной горелки, топливо, питание, длину головы, исполнение TC/TL/ST/LP и установленный автомат горения, если эти параметры есть в источниках.
| Параметр | Значение |
|---|---|
| Производитель | Riello |
| Артикул | 3789141 |
| Модель | RS 44 MZ TL FS1 3/230-400/50-60 230/50-60 |
| Серия | RS |
| Тип топлива | газ |
| Режим работы | двухступенчатая |
| Класс выбросов | Standard |
| Электропитание | 3/230-400/50-60 |
| Исполнение головы | TL |
| Диапазон мощности | 80/203 ÷ 550 кВт |
| Тип горелки | 884 T |
Ниже приведены позиции, привязанные к точному артикулу горелки по внутреннему источнику применяемости; совпадения только по названию серии не использованы.
| Поз. | Артикул | Наименование |
|---|---|---|
| 1 | 3013722 | Вентилятор |
| 10 | 3013727 | Винт |
| 11 | 3013678 | Колпачок защитный |
| 13 | 3013073 | Топочный автомат RMG88.62C2 |
| 15 | 3003781 | Контактор + термореле |
| 16 | 3013730 | Защитная плита |
| 17 | 3002480 | Трансформатор поджига TD1STCAF |
| 18 | 3003770 | Переключатель |
| 19 | 3003816 | Шпонка вала |
| 2 | 3013901 | Зубчатая шкала в комплекте (смотрите примечание *) (Для горелок Riello серии RS 34 MZ, RS 44 MZ с серийным номером ≥ 01017xxxxxx) |
| 20 | 3003891 | Ниппель для измерения давления |
| 21 | 3002316 | Реле давления воздухa LGW 3 A2 |
| 22 | 3003848 | Кабель ионизации L.600 |
| 23 | 3003972 | Кабель поджига L.440 |
| 24 | 3013732 | Соединительная газовая труба |
| 25 | 3013734 | Головка смесительного устройства |
| 26 | 3013629 | Уравнительный диск |
| 27 | 3013628 | Сопло RS 34 MZ |
| 28 | 3013726 | Электрод ионизации |
| 29 | 3014038 | Электрод поджига |
| 3 | 3013723 | Воздухозаборный короб |
| 30 | 3013736 | Фиксирующая пластина электрода |
| 31 | 3013953 | Ниппель для измерения давления |
| 32 | 3013754 | Регулировочный винт в комплекте |
| 33 | 3013740 | Регулировочный стержень |
| 34 | 3003806 | Удлинитель жаровой трубы |
| 35 | 3003812 | Жаровая труба |
| 36 | 3003817 | Прокладка фланца |
| 37 | 3003875 | Зубчатая шкала в комплекте |
| 38 | 3003874 | Вал газовой заслонки в комплекте |
| 39 | 3013742 | Фланец |
| 4 | 3003843 | Винт |
| 40 | 3005483 | Прокладка |
| 41 | 3006802 | Газовый соединительный фланец |
| 43 | 3013746 | Распорка |
| 44 | 3003883 | Обтекатель |
| 45 | 3006098 | Шарнирный фиксатор |
| 46 | 3003203 | Прокладка поршня |
| 47 | 3013997 | Рулевая тяга |
| 48 | 20017908 | Регулятор соотношения воздух/топливо в сборе (Для горелок Riello серии RS 34 MZ, RS 44 MZ с серийным номером ≥ 02249xxxxxx) |
| 48 | 3012062 | Регулятор соотношения воздух/топливо в сборе (Для горелок Riello серии RS 34 MZ, RS 44 MZ с серийным номером ≤ 02249xxxxxx) |
| 49 | 3014046 | Вал регулятора соотношения воздух/топливо в комплекте |
| 5 | 3013478 | Рычаг + пружина |
| 50 | 20014909 | Воздушная заслонка в комплекте (Для горелок Riello серии RS 34 MZ, RS 44 MZ с серийным номером ≥ 02249xxxxxx) |
| 50 | 3013748 | Воздушная заслонка в комплекте (Для горелок Riello серии RS 34 MZ, RS 44 MZ с серийным номером ≤ 02249xxxxxx) |
| 51 | 3013749 | Фиксатор сервопривода |
| 52 | 3003887 | Сервопривод SQN90.240B2793 |
| 54 | 3003784 | Цоколь топочного автомата |
| 55 | 3013745 | Направляющая всасываемого воздуха |
| 56 | 3003764 | Распорка TL |
| 57 | 3013407 | Реле и цоколь |
| 58 | 3013753 | Штекерные соединения в комплекте |
| 59 | 3006948 | 4-контактный разъем |
| 6 | 3003841 | Подшипник |
| 60 | 3013203 | 6-контактный разъем |
| 61 | 3006937 | 7-контактный штекер |
| 63 | 3013744 | Винт |
| 66 | 3003863 | Винт |
| 67 | 3007088 | Прокладка |
| 68 | 3014086 | Соединительная газовая труба |
| 69 | 3014088 | Головка смесительного устройства |
| 7 | 3013728 | Смотровое окно |
| 70 | 3014090 | Сопло |
| 71 | 3014092 | Газовая труба |
| 72 | 3014093 | Регулировочная шайба в комплекте |
| 73 | 20014917 | Изоляция воздухозаборного короба (смотрите примечание ***) (Для горелок Riello серии RS 34 MZ, RS 44 MZ с серийным номером ≥ 02249xxxxxx) |
| 8 | 3013729 | Фиксирующая штанга |
| 9 | 3013724 | Кожух горелки |
Перечень подтверждённых позиций для горелки RS 44 MZ TL FS1 3/230-400/50-60 230/50-60. Ссылки показаны только для тех запчастей, у которых уже есть отдельная карточка на сайте.
В перечень включены только позиции, привязанные к точному артикулу горелки. Перед заказом сверьте шильдик, исполнение и заводской номер.
