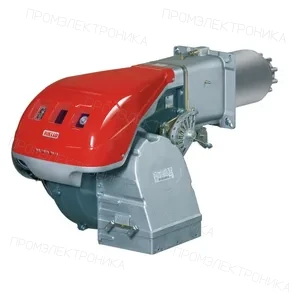

Газовая горелка Riello RS 250/M MZ TC FS1 3/230/50 230/50-60 относится к серии RS 70÷250/M. Карточка подготовлена по официальному каталогу Riello; параметры конкретного исполнения нужно сверять с документацией и шильдиком.
Документация для оборудования2 материалов; язык и редакция указаны отдельноRiello RS 250/M MZ TC FS1 3/230/50 230/50-60, арт. 3788440, исполнение серии RS 70÷250/M.
Карточка предназначена для инженерного подбора и запроса поставки. Для корректного подбора фиксируются точный артикул, модель, серия, документы и связи с запчастями.
Диапазон тепловой мощности по официальному техническому буклету: 600/1250 ÷ 2650 кВт.
Запчасти в карточке привязаны к точному артикулу горелки; совпадения только по названию серии не публикуются как подтвержденная применяемость.
Применяется в составе котельного или теплогенерирующего оборудования согласно назначению серии RS 70÷250/M и официальной документации Riello.
Перед заменой или заказом нужно сверить шильдик установленной горелки, топливо, питание, длину головы, исполнение TC/TL/ST/LP и установленный автомат горения, если эти параметры есть в источниках.
| Параметр | Значение |
|---|---|
| Производитель | Riello |
| Артикул | 3788440 |
| Модель | RS 250/M MZ TC FS1 3/230/50 230/50-60 |
| Серия | RS 70÷250/M |
| Тип топлива | газ |
| Режим работы | механическая модуляция |
| Класс выбросов | Standard |
| Электропитание | 3/230/50 |
| Исполнение головы | TC |
| Диапазон мощности | 600/1250 ÷ 2650 кВт |
Ниже приведены позиции, привязанные к точному артикулу горелки по внутреннему источнику применяемости; совпадения только по названию серии не использованы.
| Поз. | Артикул | Наименование |
|---|---|---|
| 1 | 3013684 | Воздушная заслонка в сборе для горелки Riello серии RS 250/M MZ |
| 11 | 3013687 | Распорка |
| 12 | 3007444 | Реле давления воздухa LGW 10 A2 |
| 14 | 3013362 | Топочный автомат RMG/M88.62C2 |
| 15 | 3003784 | Цоколь топочного автомата |
| 16 | 3005482 | Прокладка |
| 17 | 3012748 | Держатель |
| 18 | 3012155 | Противопомеховый фильтр |
| 19 | 3013678 | Колпачок защитный + смотровое окно |
| 2 | 3013683 | Защитная решетка |
| 20 | 3013119 | Кожух горелки в компл |
| 21 | 3013692 | Электродвигатель |
| 22 | 3012585 | Фиксатор сервопривода |
| 23 | 3012916 | Сервопривод SQN31.762A2700 |
| 24 | 3012349 | Вал регулятора соотношения воздух/топливо |
| 25 | 3012587 | Крышка боковая |
| 26 | 3013681 | Винт |
| 27 | 3003891 | Ниппель для измерения давления |
| 28 | 3013698 | Регулировочный стержень |
| 29 | 3013693 | Диск |
| 3 | 3013682 | Изоляция воздухозаборного короба |
| 30 | 3003795 | Кабель поджига L.520 |
| 31 | 3012016 | Электрод поджига |
| 32 | 3012178 | Электрод ионизации |
| 33 | 3012025 | Сопло |
| 34 | 3013695 | Уравнительный диск для горелок Riello серии RS 250/M MZ |
| 35 | 3013697 | Головка смесительного устройства в комплекте |
| 36 | 3013696 | Внутренняя газовая труба |
| 37 | 3012193 | Держатель электродов |
| 38 | 3012591 | Внешняя газовая труба |
| 39 | 3012637 | Соединительная газовая труба |
| 4 | 3003763 | Смотровое окно |
| 40 | 3012043 | Кабель ионизации L.1200 |
| 41 | 3007077 | Металлическая прокладка |
| 42 | 3006615 | Фитинг |
| 43 | 3003660 | Реле давления газа GW 50 A6 |
| 44 | 3012638 | Заглушка |
| 45 | 3006096 | Газовый соединительный фланец |
| 46 | 3013685 | Винт в компл |
| 47 | 3012352 | Штифт |
| 48 | 3003841 | Подшипник |
| 49 | 3012356 | Пружина |
| 5 | 3012573 | Прокладка |
| 50 | 3012646 | Рулевая тяга |
| 51 | 3012594 | Фиксатор регулятора соотношения воздух/топливо |
| 52 | 3006954 | 4-контактный разъем |
| 53 | 3012049 | Винт |
| 54 | 3012639 | Регулировочный винт положения смесительного устройства в комплекте |
| 55 | 3013406 | Реле + цоколь |
| 56 | 3013407 | Реле + цоколь |
| 57 | 3012560 | Затвор |
| 58 | 3013699 | Жаровая труба |
| 59 | 3012562 | Прокладка фланца |
| 6 | 3012555 | Вентилятор Ø330X68 |
| 60 | 3003322 | Ниппель для измерения давления |
| 61 | 3013694 | Диск |
| 62 | 3006132 | Вал газовой заслонки в комплекте |
| 63 | 3012644 | Зубчатая шкала в комплекте для горелки Riello серии RS 250/M MZ |
| 64 | 3003543 | Рулевая тяга |
| 65 | 3006098 | Шарнирный фиксатор |
| 66 | 3012601 | Рычаг |
| 67 | 3012354 | Рычаг |
| 68 | 3012358 | Регулятор соотношения воздух/топливо в сборе |
| 69 | 3012350 | Рычаг |
| 70 | 3012357 | Подшипник в компл |
| 71 | 3012602 | Фиксатор |
| 72 | 3012603 | Стержень |
| 73 | 3006097 | Эластичная пластинка |
| 8 | 3012080 | Переключатель |
| 9 | 3003847 | Трансформатор поджига COMPACT 8/20 PM |
Перечень подтверждённых позиций для горелки RS 250/M MZ TC FS1 3/230/50 230/50-60. Ссылки показаны только для тех запчастей, у которых уже есть отдельная карточка на сайте.
В перечень включены только позиции, привязанные к точному артикулу горелки. Перед заказом сверьте шильдик, исполнение и заводской номер.
