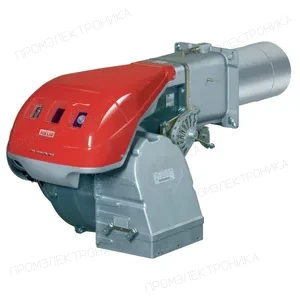

Газовая горелка Riello RS 150/M TL FS1 3/400/50 230/50-60
Газовая горелка Riello RS 150/M TL FS1 3/400/50 230/50-60 относится к серии RS 70÷250/M. Карточка подготовлена по официальному каталогу Riello; параметры конкретного исполнения нужно сверять с документацией и шильдиком.
Документация для оборудования2 материалов; язык и редакция указаны отдельноОписание
Газовая горелка Riello RS 150/M TL FS1 3/400/50 230/50-60 — арт. 20044639: техническое описание
Riello RS 150/M TL FS1 3/400/50 230/50-60, арт. 20044639, исполнение серии RS 70÷250/M.
Карточка предназначена для инженерного подбора и запроса поставки. Для корректного подбора фиксируются точный артикул, модель, серия, документы и связи с запчастями.
Диапазон тепловой мощности по официальному техническому буклету: 300/900 ÷ 1850 кВт.
Запчасти в карточке привязаны к точному артикулу горелки; совпадения только по названию серии не публикуются как подтвержденная применяемость.
Применение
Применяется в составе котельного или теплогенерирующего оборудования согласно назначению серии RS 70÷250/M и официальной документации Riello.
Перед заменой или заказом нужно сверить шильдик установленной горелки, топливо, питание, длину головы, исполнение TC/TL/ST/LP и установленный автомат горения, если эти параметры есть в источниках.
Характеристики
| Параметр | Значение |
|---|---|
| Производитель | Riello |
| Артикул | 20044639 |
| Модель | RS 150/M TL FS1 3/400/50 230/50-60 |
| Серия | RS 70÷250/M |
| Тип топлива | газ |
| Режим работы | механическая модуляция |
| Класс выбросов | Standard |
| Электропитание | 3/400/50 |
| Исполнение головы | TL |
| Диапазон мощности | 300/900 ÷ 1850 кВт |
Запасные части
Ниже приведены позиции, привязанные к точному артикулу горелки по внутреннему источнику применяемости; совпадения только по названию серии не использованы.
| Поз. | Артикул | Наименование |
|---|---|---|
| 1 | 3013684 | Воздушная заслонка в сборе |
| 10 | 3003409 | Фиксатор электродов в комплекте |
| 11 | 3003956 | Распорка TL |
| 12 | 3007444 | Реле давления воздухa LGW 10 A2 |
| 13 | 20052546 | Базовая плита |
| 14 | 3013362 | Топочный автомат RMG/M88.62C2 |
| 15 | 3013913 | Цоколь топочного автомата |
| 16 | 3012080 | Переключатель |
| 17 | 3012735 | Прокладка для горелки Riello серии RS 150/M |
| 18 | 3012155 | Противопомеховый фильтр |
| 19 | 3013678 | Колпачок защитный + смотровое окно |
| 2 | 3013683 | Защитная решетка |
| 20 | 3013119 | Кожух горелки в компл |
| 21 | 20055248 | Электродвигатель |
| 22 | 3012585 | Фиксатор сервопривода |
| 23 | 3012916 | Сервопривод SQN31.762A2700 |
| 24 | 3012349 | Вал воздушной заслонки в сборе |
| 25 | 3012587 | Крышка боковая |
| 26 | 3003481 | Винт |
| 27 | 3003891 | Ниппель для измерения давления |
| 28 | 3012013 | Фиксирующая штанга |
| 29 | 3012014 | Регулировочная шайба в комплекте для горелки Riello серии RS 150/M |
| 3 | 3013682 | Изоляция воздухозаборного короба |
| 30 | 3012393 | Кабель поджига L.580 |
| 31 | 3012016 | Электрод поджига |
| 32 | 20042838 | Электрод ионизации |
| 33 | 20052257 | Сопло |
| 34 | 20052258 | Уравнительный диск |
| 35 | 20052260 | Головка смесительного устройства в комплекте |
| 36 | 3012036 | Внутренняя газовая труба |
| 37 | 20052266 | Держатель электродов |
| 38 | 3012041 | Внешняя газовая труба |
| 39 | 3012042 | Соединительная газовая труба |
| 4 | 3003763 | Смотровое окно |
| 40 | 3012043 | Кабель ионизации L.1200 |
| 41 | 3007088 | Металлическая прокладка |
| 42 | 3003864 | Фитинг |
| 43 | 3003660 | Реле давления газа GW 50 A6 |
| 44 | 3006954 | 4-контактный разъем |
| 45 | 3005482 | Прокладка |
| 46 | 3006803 | Газовый соединительный фланец |
| 47 | 3012352 | Штифт |
| 48 | 3003841 | Подшипник |
| 49 | 3012356 | Пружина |
| 5 | 3007029 | Прокладка поршня |
| 50 | 3012646 | Рулевая тяга |
| 51 | 3012594 | Фиксатор регулятора соотношения воздух/топливо |
| 52 | 20041284 | Воздухозаборный короб |
| 53 | 3012049 | Винт |
| 55 | 3012413 | Фланец |
| 56 | 3012054 | Регулировочный стержень в компл |
| 57 | 3003984 | Затвор |
| 58 | 3012058 | Жаровая труба |
| 59 | 3003991 | Прокладка фланца |
| 6 | 3012555 | Вентилятор Ø330X68 |
| 60 | 3003322 | Ниппель для измерения давления |
| 61 | 3012931 | Фиксатор фланца |
| 62 | 3012059 | Вал газовой заслонки в комплекте |
| 63 | 3012599 | Зубчатая шкала в комплекте |
| 64 | 3012060 | Рулевая тяга для горелок Riello серии RS 150/M |
| 65 | 3006098 | Шарнирный фиксатор |
| 66 | 3012601 | Рычаг |
| 67 | 20034954 | Рычаг в компл |
| 68 | 3012358 | Регулятор соотношения воздух/топливо в сборе |
| 69 | 3012350 | Рычаг |
| 7 | 3013979 | Контактор + термореле |
| 70 | 3012357 | Подшипник в компл |
| 71 | 3013406 | Реле + цоколь |
| 72 | 3013407 | Реле + цоколь |
| 73 | 3006097 | Эластичная пластинка |
| 74 | 3003996 | Заглушка |
| 8 | 3013204 | Пружина |
| 9 | 3003847 | Трансформатор поджига COMPACT 8/20 PM |
Установленные запчасти
Перечень подтверждённых позиций для горелки RS 150/M TL FS1 3/400/50 230/50-60. Ссылки показаны только для тех запчастей, у которых уже есть отдельная карточка на сайте.
Прочие позиции42 поз.
Корпус, фланцы и трубки12 поз.
Двигатель и вентилятор1 поз.
Автоматика и электрические узлы9 поз.
Электроды и кабели8 поз.
Топливная арматура1 поз.
В перечень включены только позиции, привязанные к точному артикулу горелки. Перед заказом сверьте шильдик, исполнение и заводской номер.
Технические характеристики
- Артикул Riello
- 20044639
- Модель
- RS 150/M TL FS1 3/400/50 230/50-60
- Серия
- RS 70÷250/M
- Тип топлива
- газ
- Режим работы
- механическая модуляция
- Класс выбросов
- Standard
- Электропитание
- 3/400/50
- Исполнение головы
- TL
- Диапазон тепловой мощности
- 300/900 ÷ 1850 кВт
- Единица продажи
- шт
- Артикул производителя
- 20044639
