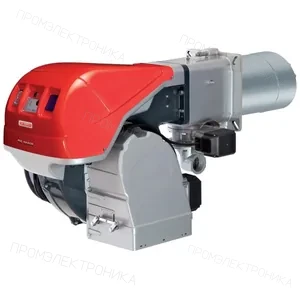

Газовая горелка Riello RS 70/M TL FS1 3/230-400/50 230/50-60 относится к серии RS 70÷250/M. Карточка подготовлена по официальному каталогу Riello; параметры конкретного исполнения нужно сверять с документацией и шильдиком.
Документация для оборудования2 материалов; язык и редакция указаны отдельноRiello RS 70/M TL FS1 3/230-400/50 230/50-60, арт. 3789611, исполнение серии RS 70÷250/M.
Карточка предназначена для инженерного подбора и запроса поставки. Для корректного подбора фиксируются точный артикул, модель, серия, документы и связи с запчастями.
Диапазон тепловой мощности по официальному техническому буклету: 150/470 ÷ 930 кВт.
Тип горелки по официальному руководству: 828T1.
Запчасти в карточке привязаны к точному артикулу горелки; совпадения только по названию серии не публикуются как подтвержденная применяемость.
Применяется в составе котельного или теплогенерирующего оборудования согласно назначению серии RS 70÷250/M и официальной документации Riello.
Перед заменой или заказом нужно сверить шильдик установленной горелки, топливо, питание, длину головы, исполнение TC/TL/ST/LP и установленный автомат горения, если эти параметры есть в источниках.
| Параметр | Значение |
|---|---|
| Производитель | Riello |
| Артикул | 3789611 |
| Модель | RS 70/M TL FS1 3/230-400/50 230/50-60 |
| Серия | RS 70÷250/M |
| Тип топлива | газ |
| Режим работы | механическая модуляция |
| Класс выбросов | Standard |
| Электропитание | 3/230-400/50 |
| Исполнение головы | TL |
| Диапазон мощности | 150/470 ÷ 930 кВт |
| Тип горелки | 828T1 |
Ниже приведены позиции, привязанные к точному артикулу горелки по внутреннему источнику применяемости; совпадения только по названию серии не использованы.
| Поз. | Артикул | Наименование |
|---|---|---|
| 1 | 3003948 | Воздушная заслонка в сборе (SIEMENS RMG/M88.62C2) |
| 10 | 3013362 | Топочный автомат RMG/M88.62C2 (SIEMENS RMG/M88.62C2) |
| 11 | 3012343 | Держатель электрокомпонентов (SIEMENS RMG/M88.62C2) |
| 12 | 3003962 | Смотровое окно в компл (SIEMENS RMG/M88.62C2) |
| 13 | 3012080 | Переключатель (SIEMENS RMG/M88.62C2) |
| 14 | 3012155 | Противопомеховый фильтр (SIEMENS RMG/M88.62C2) |
| 15 | 3003959 | Контактор + термореле (SIEMENS RMG/M88.62C2) |
| 16 | 3003847 | Трансформатор поджига COMPACT 8/20 PM (SIEMENS RMG/M88.62C2) |
| 17 | 3013119 | Кожух горелки (SIEMENS RMG/M88.62C2) |
| 18 | 3014205 | Электродвигатель (SIEMENS RMG/M88.62C2) |
| 19 | 3012344 | Фиксатор сервопривода (SIEMENS RMG/M88.62C2) |
| 2 | 3003949 | Защитная решетка (SIEMENS RMG/M88.62C2) |
| 20 | 3012916 | Сервопривод SQN31.762A2700 (SIEMENS RMG/M88.62C2) |
| 21 | 3012012 | Крышка боковая (SIEMENS RMG/M88.62C2) |
| 22 | 3012043 | Кабель ионизации L.1200 (SIEMENS RMG/M88.62C2) |
| 23 | 3003795 | Кабель поджига L.520 (SIEMENS RMG/M88.62C2) |
| 24 | 3012346 | Фиксатор регулятора соотношения воздух/топливо (SIEMENS RMG/M88.62C2) |
| 25 | 3012016 | Электрод поджига (SIEMENS RMG/M88.62C2) |
| 26 | 3012178 | Электрод ионизации (SIEMENS RMG/M88.62C2) |
| 27 | 3012023 | Сопло (SIEMENS RMG/M88.62C2) |
| 28 | 3012026 | Уравнительный диск (SIEMENS RMG/M88.62C2) |
| 29 | 3012028 | Головка смесительного устройства в комплекте (SIEMENS RMG/M88.62C2) |
| 3 | 3003952 | Изоляция воздухозаборного короба (SIEMENS RMG/M88.62C2) |
| 30 | 3012032 | Внутренняя газовая труба (SIEMENS RMG/M88.62C2) |
| 31 | 3012193 | Держатель электродов TL (SIEMENS RMG/M88.62C2) |
| 32 | 3012039 | Внешняя газовая труба (SIEMENS RMG/M88.62C2) |
| 33 | 3012042 | Соединительная газовая труба (SIEMENS RMG/M88.62C2) |
| 34 | 3012014 | Регулировочная шайба в комплекте (SIEMENS RMG/M88.62C2) |
| 35 | 3012013 | Фиксирующая штанга (SIEMENS RMG/M88.62C2) |
| 36 | 3003481 | Винт (SIEMENS RMG/M88.62C2) |
| 37 | 3003891 | Ниппель для измерения давления (SIEMENS RMG/M88.62C2) |
| 38 | 3003660 | Реле давления газа GW 50 A6 (SIEMENS RMG/M88.62C2) |
| 39 | 3012347 | 4-контактный разъем (SIEMENS RMG/M88.62C2) |
| 4 | 3003955 | Вентилятор (SIEMENS RMG/M88.62C2) |
| 40 | 3012049 | Винт (SIEMENS RMG/M88.62C2) |
| 41 | 3003974 | Регулировочный винт положения смесительного устройства в комплекте (SIEMENS RMG/M88.62C2) |
| 42 | 3003975 | Фланец RS 70/100 (SIEMENS RMG/M88.62C2) |
| 43 | 3012052 | Регулировочный стержень (SIEMENS RMG/M88.62C2) |
| 44 | 3003991 | Прокладка фланца (SIEMENS RMG/M88.62C2) |
| 45 | 3003988 | Жаровая труба (SIEMENS RMG/M88.62C2) |
| 46 | 3003983 | Затвор (SIEMENS RMG/M88.62C2) |
| 47 | 3003322 | Ниппель для измерения давления (SIEMENS RMG/M88.62C2) |
| 48 | 3012050 | Фиксатор фланца (SIEMENS RMG/M88.62C2) |
| 49 | 3003864 | Фитинг (SIEMENS RMG/M88.62C2) |
| 5 | 3003763 | Смотровое окно (SIEMENS RMG/M88.62C2) |
| 50 | 3007166 | Металлическая прокладка (SIEMENS RMG/M88.62C2) |
| 51 | 3005482 | Прокладка (SIEMENS RMG/M88.62C2) |
| 52 | 3006803 | Газовый соединительный фланец (SIEMENS RMG/M88.62C2) |
| 53 | 3003996 | Заглушка (SIEMENS RMG/M88.62C2) |
| 54 | 3012348 | Воздухозаборный короб (SIEMENS RMG/M88.62C2) |
| 55 | 3012349 | Вал регулятора соотношения воздух/топливо (SIEMENS RMG/M88.62C2) |
| 56 | 3012350 | Рычаг (SIEMENS RMG/M88.62C2) |
| 57 | 3006098 | Шарнирный фиксатор (SIEMENS RMG/M88.62C2) |
| 58 | 3012059 | Вал газовой заслонки в комплекте (SIEMENS RMG/M88.62C2) |
| 59 | 3003841 | Подшипник (SIEMENS RMG/M88.62C2) |
| 6 | 3003409 | Фиксатор электродов в комплекте (SIEMENS RMG/M88.62C2) |
| 60 | 3012351 | Рулевая тяга (SIEMENS RMG/M88.62C2) |
| 61 | 3012352 | Штифт (SIEMENS RMG/M88.62C2) |
| 62 | 3012353 | Штифт (SIEMENS RMG/M88.62C2) |
| 63 | 3012354 | Рычаг (SIEMENS RMG/M88.62C2) |
| 64 | 3012355 | Зубчатая шкала в комплекте (SIEMENS RMG/M88.62C2) |
| 65 | 3012356 | Пружина (SIEMENS RMG/M88.62C2) |
| 66 | 3012060 | Рулевая тяга (SIEMENS RMG/M88.62C2) |
| 67 | 3012357 | Подшипник (SIEMENS RMG/M88.62C2) |
| 68 | 3006097 | Эластичная пластинка (SIEMENS RMG/M88.62C2) |
| 69 | 3012358 | Регулятор соотношения воздух/топливо в сборе (SIEMENS RMG/M88.62C2) |
| 7 | 3003956 | Распорка TL (SIEMENS RMG/M88.62C2) |
| 70 | 3012359 | Рычаг (SIEMENS RMG/M88.62C2) |
| 71 | 3003784 | Цоколь топочного автомата (SIEMENS RMG/M88.62C2) |
| 72 | 3013407 | Реле и цоколь (SIEMENS RMG/M88.62C2) |
| 73 | 20010135 | Сопротивление в сборе (SIEMENS RMG/M88.62C2) |
| 8 | 3007444 | Реле давления воздухa LGW 10 A2 (SIEMENS RMG/M88.62C2) |
| 9 | 3013406 | Реле + цоколь (SIEMENS RMG/M88.62C2) |
Перечень подтверждённых позиций для горелки RS 70/M TL FS1 3/230-400/50 230/50-60. Ссылки показаны только для тех запчастей, у которых уже есть отдельная карточка на сайте.
В перечень включены только позиции, привязанные к точному артикулу горелки. Перед заказом сверьте шильдик, исполнение и заводской номер.
