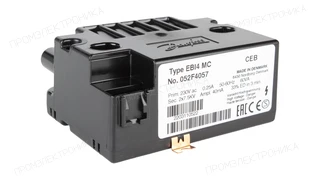

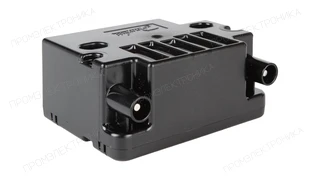

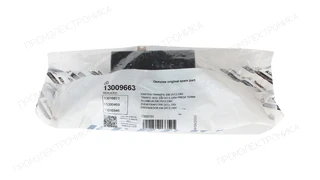

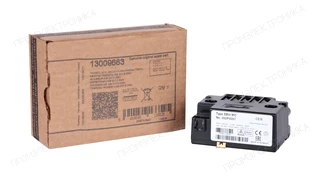

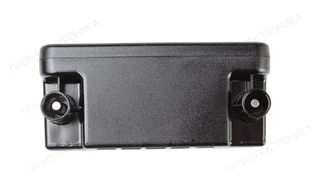

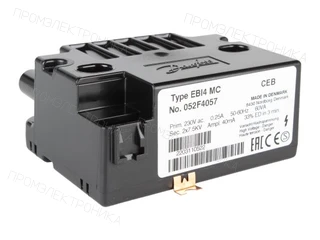

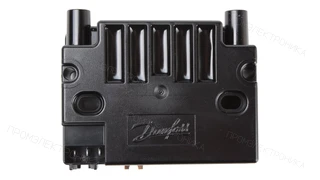

Трансформатор розжига Elco EBI4 MC 052F4057

Name: Трансформатор розжига Elco EBI4 MC 052F4057
Brand: ELCO
SKU: 13009663
Price: 11060 RUB
Availability: InStock

MPN / артикул: 13009663

Трансформатор розжига Elco EBI4 MC 052F4057, артикул 13009663. Раздел каталога: Трансформаторы розжига. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.

Бренд горелки / OEMELCO

Артикул13009663

РазделТрансформаторы розжига

Единицашт

Разъёмы кабелей поджига: штекерные Ø4 мм · Продолжительность включения ED: 33 % · Ток поджига: 40 мА · Напряжение поджига: 7,5 кВ · Степень защиты: IP40 · Количество выходов: 2 · Комплектация: Трансформаторы · Напряжение питания: 220 В

Запрос менеджеру

11 060 ₽

Цену, комплектацию и срок подтвердит менеджер.

В наличииОстаток подтверждает менеджер

Уточнить исполнение Проверить по фото / BOM

ДоставкаОпределяем город…

Ваш городМожно выбрать вручную

СДЭК

Стоимость уточняется

Деловые Линии

Стоимость уточняется

Предварительный расчёт из Москвы.

Нужна проверка исполнения?Отправьте маркировку и описание задачи.

Email отдела продажsales@prom-elec.com Бесплатно по России8 800 333-19-98 Прямой номер менеджера+7 958 623-59-59

WhatsApp Telegram MAX

О модели

Описание

Трансформатор розжига Elco EBI4 MC 052F4057: техническое описание

Трансформатор розжига Elco EBI4 MC 052F4057 — источник высокого напряжения для образования искрового разряда между электродами розжига либо между электродом и корпусом горелки. Он работает только в составе согласованной цепи автомата горения, высоковольтных кабелей и электродов. Параметры высоковольтной части: напряжение поджига — 7,5 кВ; ток поджига — 40 мА; высоковольтные выходы — 2; продолжительность включения ED — 33 %.

Первичная цепь характеризуется параметрами: питание — 220 В; частота — 50 Гц / 60 Гц; ток первичной цепи — 0,25 А; потребляемая мощность — 60 В·А. Значение ED показывает допустимую долю времени включения; исполнение с ED менее 100% нельзя использовать как непрерывно работающий источник поджига.

Подключение и защита: разъёмы высоковольтных кабелей — штекерные Ø4 мм; степень защиты — IP40. При замене сверяют не только питающее напряжение, но и вторичное напряжение и ток, число полюсов, ED, разъёмы и схему заземления.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Elco; артикул или обозначение — 13009663. Для подтверждения взаимозаменяемости также проверяют первичное и вторичное напряжение, ток поджига, ED, число выходов и разъёмы; совпадение только производителя или части маркировки недостаточно.

Перед заказом проверьте артикул 13009663, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.

Точное исполнение

Подбор ELCO 13009663

ELCO 13009663: Трансформатор розжига EBI 2X7,5 230V. Артикул встречается в перечнях деталей 184 обозначений оборудования. Точное исполнение выбирайте в списке применяемости.

Артикул детали: 13009663

Что сверить перед заказом

Сверьте полное обозначение и заводской код горелки. Поиск в списке применяемости учитывает модель, код, позицию и условия исполнения.
Сопоставьте позицию детали на схеме и указанные периоды выпуска. Пустой период означает, что дата в сохранённой строке не указана.
Для заявки укажите артикул 13009663, код и серийный номер горелки, количество и приложите фото шильдика.

Как проверить документацию

У каждой позиции указаны имя сохранённого файла каталога и страница с артикулом. При запросе документа передайте эти сведения вместе с маркировкой горелки, чтобы проверить нужное исполнение и редакцию.

Уточнить исполнение и поставку

Маркировка

Альтернативные артикулы

Elco: 13016671
Elco: 13016846
Elco: 65300469

Обозначения помогают найти изделие и сверить маркировку. Перед заменой проверьте питание, выходное напряжение и ток, число выходов, ED, заземление, разъёмы, крепление и комплектацию. Список обозначений не подтверждает взаимозаменяемость.

Подбор по исполнению

В каких горелках применяется

Артикул 13009663 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.

ELCO BB-VL5.950 D

Код оборудования
3833505

Позиция на схеме
1600

Период оборудования
с 09-2011 до -

Страницы источника:VL5 D - ЗЧ горелки ELCO (420010596701A, 23.09.2015).pdf — стр. 5VL5 D - ЗЧ горелки ELCO (420010596702A, 13.11.2019).pdf — стр. 5
ELCO BB-VL5.1200 D

Код оборудования
3833506

Позиция на схеме
1600

Период оборудования
с 09-2011 до -

Страницы источника:VL5 D - ЗЧ горелки ELCO (420010596701A, 23.09.2015).pdf — стр. 5VL5 D - ЗЧ горелки ELCO (420010596702A, 13.11.2019).pdf — стр. 5
ELCO BB-VGL3.290 D

Позиция на схеме
1030

Страницы источника:VGL3.290-360 D - ТХ+ЗЧ+СЭ горелок ГАЗ-ДИЗ. ELCO (420010545600B).pdf — стр. 13
ELCO BB-VGL3.360 D

Позиция на схеме
1030

Страницы источника:VGL3.290-360 D - ТХ+ЗЧ+СЭ горелок ГАЗ-ДИЗ. ELCO (420010545600B).pdf — стр. 13
ELCO BB-VG6.1600 M R /TC

Код оборудования
3834726

Позиция на схеме
1510

Период оборудования
с 07-2015 до -

Страницы источника:VG6 M R - ЗЧ горелки ГАЗ. (420010749101A).pdf — стр. 3
ELCO BB-VG6.1600 M R /TC/PED

Код оборудования
3834730

Позиция на схеме
1510

Период оборудования
с 10-2015 до -

Страницы источника:VG6 M R - ЗЧ горелки ГАЗ. (420010749101A).pdf — стр. 3
ELCO BB-VG6.2100 M R /TC

Код оборудования
3834727

Позиция на схеме
1510

Период оборудования
с 10-2015 до -

Страницы источника:VG6 M R - ЗЧ горелки ГАЗ. (420010749101A).pdf — стр. 3
ELCO BB-VG6.2100 M R /TC/PED

Код оборудования
3834731

Позиция на схеме
1510

Период оборудования
с 06-2015 до -

Страницы источника:VG6 M R - ЗЧ горелки ГАЗ. (420010749101A).pdf — стр. 3
Узел горелки CB-VG2.120 D E D3/4” RP3/4” KN

Код оборудования
3836356

Позиция на схеме
1030

Исполнение
2P

Период оборудования
с 06-2018 до -

Страницы источника:VG2 D E - ЗЧ горелки ГАЗ. ELCO (420010930601A).pdf — стр. 3
Узел горелки CB-VG2.120 D E D3/4” RP3/4” KL

Код оборудования
3836357

Позиция на схеме
1030

Исполнение
2P

Период оборудования
с 06-2018 до -

Страницы источника:VG2 D E - ЗЧ горелки ГАЗ. ELCO (420010930601A).pdf — стр. 3
Узел горелки CB-VG2.160 D E D3/4” RP3/4” KN

Код оборудования
3836358

Позиция на схеме
1030

Исполнение
2P

Период оборудования
с 06-2018 до -

Страницы источника:VG2 D E - ЗЧ горелки ГАЗ. ELCO (420010930601A).pdf — стр. 3
Узел горелки CB-VG2.160 D E D3/4” RP3/4” KL

Код оборудования
3836359

Позиция на схеме
1030

Исполнение
2P

Период оборудования
с 07-2018 до -

Страницы источника:VG2 D E - ЗЧ горелки ГАЗ. ELCO (420010930601A).pdf — стр. 3
ELCO BB-VG5.750 M/TC

Код оборудования
3837042

Позиция на схеме
1510

Период оборудования
с 07-2021 до -

Страницы источника:VG5 M_TC (PED) - ЗЧ горелки ГАЗ. (R8220135-05, 06.11.2024).pdf — стр. 3
ELCO BB-VG5.950 M/TC

Код оборудования
3833683

Позиция на схеме
1510

Период оборудования
с 02-2013 до -

Страницы источника:VG5 M_TC (PED) - ЗЧ горелки ГАЗ. (R8220135-05, 06.11.2024).pdf — стр. 3
ELCO BB-VG5.950 M/TC/PED

Код оборудования
3834669

Позиция на схеме
1510

Период оборудования
с 04-2015 до -

Страницы источника:VG5 M_TC (PED) - ЗЧ горелки ГАЗ. (R8220135-05, 06.11.2024).pdf — стр. 3VG5 M V - ЗЧ горелки ГАЗ. (420010601202A).pdf — стр. 3
ELCO BB-VG5.1200 M/TC

Код оборудования
3833684

Позиция на схеме
1510

Период оборудования
с 02-2013 до -

Страницы источника:VG5 M_TC (PED) - ЗЧ горелки ГАЗ. (R8220135-05, 06.11.2024).pdf — стр. 3
ELCO BB-VG5.1200 M/TC/PED

Код оборудования
3834670

Позиция на схеме
1510

Период оборудования
с 04-2015 до -

Страницы источника:VG5 M_TC (PED) - ЗЧ горелки ГАЗ. (R8220135-05, 06.11.2024).pdf — стр. 3VG5 M V - ЗЧ горелки ГАЗ. (420010601202A).pdf — стр. 3
ELCO BB-VG6.1600 M/TC

Код оборудования
3833687

Позиция на схеме
1510

Период оборудования
с 01-2013 до -

Страницы источника:VG6 M(V)_TC (PED) - ЗЧ горелок ГАЗ. (R8220136-06, 28.10.2024).pdf — стр. 3VG6 M - ЗЧ горелок ГАЗ. (R8220062-02, 28.10.2024).pdf — стр. 3
ELCO BB-VG6.2100 M/TC

Код оборудования
3833688

Позиция на схеме
1510

Период оборудования
с 01-2013 до -

Страницы источника:VG6 M(V)_TC (PED) - ЗЧ горелок ГАЗ. (R8220136-06, 28.10.2024).pdf — стр. 3VG6 M - ЗЧ горелок ГАЗ. (R8220062-02, 28.10.2024).pdf — стр. 3
ELCO BB-VG6.1600 M/TC/PED

Код оборудования
3834671

Позиция на схеме
1510

Период оборудования
с 04-2015 до -

Страницы источника:VG6 M(V)_TC (PED) - ЗЧ горелок ГАЗ. (R8220136-06, 28.10.2024).pdf — стр. 5
ELCO BB-VG6.1600 MV/TC

Код оборудования
3834754

Позиция на схеме
1510

Период оборудования
с 09-2015 до -

Страницы источника:VG6 M(V)_TC (PED) - ЗЧ горелок ГАЗ. (R8220136-06, 28.10.2024).pdf — стр. 5
ELCO BB-VG6.1600 MV /TC/PED

Код оборудования
3834758

Позиция на схеме
1510

Период оборудования
с 09-2015 до -

Страницы источника:VG6 M(V)_TC (PED) - ЗЧ горелок ГАЗ. (R8220136-06, 28.10.2024).pdf — стр. 5
ELCO BB-VG6.2100 M/TC/PED

Код оборудования
3834672

Позиция на схеме
1510

Период оборудования
с 04-2015 до -

Страницы источника:VG6 M(V)_TC (PED) - ЗЧ горелок ГАЗ. (R8220136-06, 28.10.2024).pdf — стр. 5
ELCO BB-VG6.2100 MV/TC

Код оборудования
3834755

Позиция на схеме
1510

Период оборудования
с 09-2015 до -

Страницы источника:VG6 M(V)_TC (PED) - ЗЧ горелок ГАЗ. (R8220136-06, 28.10.2024).pdf — стр. 5
ELCO BB-VG6.2100 MV /TC/PED

Код оборудования
3834759

Позиция на схеме
1510

Период оборудования
с 09-2015 до -

Страницы источника:VG6 M(V)_TC (PED) - ЗЧ горелок ГАЗ. (R8220136-06, 28.10.2024).pdf — стр. 5
ELCO BB-VG5.950 M R /TC

Код оборудования
3834722

Позиция на схеме
1510

Период оборудования
с 01-2016 до -

Страницы источника:VG5 M R - ЗЧ горелки ГАЗ. (420010636200A).pdf — стр. 3
ELCO BB-VG5.950 M R /TC/PED

Код оборудования
3834728

Позиция на схеме
1510

Период оборудования
с 01-2016 до -

Страницы источника:VG5 M R - ЗЧ горелки ГАЗ. (420010636200A).pdf — стр. 3
ELCO BB-VG5.1200 M R /TC

Код оборудования
3834723

Позиция на схеме
1510

Период оборудования
с 01-2016 до -

Страницы источника:VG5 M R - ЗЧ горелки ГАЗ. (420010636200A).pdf — стр. 3
ELCO BB-VG5.1200 M R /TC/PED

Код оборудования
3834729

Позиция на схеме
1510

Период оборудования
с 01-2016 до -

Страницы источника:VG5 M R - ЗЧ горелки ГАЗ. (420010636200A).pdf — стр. 3
ELCO BB-VGL 06.1600 DP/TC

Код оборудования
13007346

Позиция на схеме
1600

Период оборудования
с 10-2000 до -

Страницы источника:VGL06.1600-2100 DP_TC - ЗЧ горелки КОМБИ (ГАЗ-ДИЗ.) (420010634501A).pdf — стр. 5
ELCO BB-VGL 06.2100 DP/TC

Код оборудования
13007347

Позиция на схеме
1600

Период оборудования
с 07-2000 до -

Страницы источника:VGL06.1600-2100 DP_TC - ЗЧ горелки КОМБИ (ГАЗ-ДИЗ.) (420010634501A).pdf — стр. 5
ELCO BB-VL3.290 D

Код оборудования
3832894

Позиция на схеме
1030

Период оборудования
с 10-2011 до -

Страницы источника:VL3 D - ЗЧ горелки ELCO (420010596401A).pdf — стр. 3
ELCO BB-VL3.360 D

Код оборудования
3832895

Позиция на схеме
1030

Период оборудования
с 11-2010 до -

Страницы источника:VL3 D - ЗЧ горелки ELCO (420010596401A).pdf — стр. 3
ELCO BB-VG3.290 V

Позиция на схеме
1030

Страницы источника:VG3.290-360 V - ТХ (420010526700A).pdf — стр. 13
ELCO BB-VG3.360 V

Позиция на схеме
1030

Страницы источника:VG3.290-360 V - ТХ (420010526700A).pdf — стр. 13
ELCO BB-VG 3.290 D E

Код оборудования
3836530

Позиция на схеме
1030

Период оборудования
с 06-2018 до -

Страницы источника:VG3.290-350 D E - ЗЧ горелок ГАЗ. (420010931000A).pdf — стр. 3
ELCO BB-VG 3.350 D E

Код оборудования
3836531

Позиция на схеме
1030

Период оборудования
с 06-2018 до -

Страницы источника:VG3.290-350 D E - ЗЧ горелок ГАЗ. (420010931000A).pdf — стр. 3
ELCO BB-VG 3.290 M E /TC

Код оборудования
3836536

Позиция на схеме
1030

Период оборудования
с 06-2018 до -

Страницы источника:VG3.290-350 M - ЗЧ горелки ГАЗ. (420010931300A).pdf — стр. 3
ELCO BB-VG 3.350 M E /TC

Код оборудования
3836537

Позиция на схеме
1030

Период оборудования
с 06-2018 до -

Страницы источника:VG3.290-350 M - ЗЧ горелки ГАЗ. (420010931300A).pdf — стр. 3
ELCO VG2.210 V D3/4"-RP3/4 " KN

Позиция на схеме
1030

Страницы источника:VG3.210 V - ТХ (420010533000A).pdf — стр. 11
ELCO VG2.210 V D3/4"-RP3/4" KL

Позиция на схеме
1030

Страницы источника:VG3.210 V - ТХ (420010533000A).pdf — стр. 11
ELCO VG2.210 V D332-3/4"-RP3/4" KN

Позиция на схеме
1030

Страницы источника:VG3.210 V - ТХ (420010533000A).pdf — стр. 11
ELCO VG2.210 V D332 - 3/4"-RP3/4" KL

Позиция на схеме
1030

Страницы источника:VG3.210 V - ТХ (420010533000A).pdf — стр. 11
ELCO VG2.210 V D1"1/4-RP1"1/4 KN

Позиция на схеме
1030

Страницы источника:VG3.210 V - ТХ (420010533000A).pdf — стр. 11
ELCO VG2.210 V D1"1/4-RP1"1/4 KL

Позиция на схеме
1030

Страницы источника:VG3.210 V - ТХ (420010533000A).pdf — стр. 11
ELCO BB-VG4.460 V

Позиция на схеме
1030

Страницы источника:VG4.460-610 V - ТХ (420010531000A).pdf — стр. 13
ELCO BB-VG4.610 V

Позиция на схеме
1030

Страницы источника:VG4.460-610 V - ТХ (420010531000A).pdf — стр. 13
ELCO BB-VG5.750 DP

Код оборудования
3837028

Позиция на схеме
1510

Период оборудования
с 03-2022 до -

Страницы источника:VG5 DP - ЗЧ горелки газ. (420010665801).pdf — стр. 3
ELCO BB-VG5.950 DP

Код оборудования
3833543

Позиция на схеме
1510

Период оборудования
с 09-2011 до -

Страницы источника:VG5 DP - ЗЧ горелки газ. (420010665801).pdf — стр. 3VG 5 DP - ЗЧ горелки газ. (420010665800A).pdf — стр. 3
ELCO BB-VG5.950 DP 60H

Код оборудования
3833952

Позиция на схеме
1510

Период оборудования
с 10-2012 до -

Страницы источника:VG5 DP - ЗЧ горелки газ. (420010665801).pdf — стр. 3VG 5 DP - ЗЧ горелки газ. (420010665800A).pdf — стр. 3
ELCO BB-VG5.1200 DP

Код оборудования
3833542

Позиция на схеме
1510

Период оборудования
с 09-2011 до -

Страницы источника:VG5 DP - ЗЧ горелки газ. (420010665801).pdf — стр. 3VG 5 DP - ЗЧ горелки газ. (420010665800A).pdf — стр. 3
ELCO BB-VG5.1200 DP 60H

Код оборудования
3833953

Позиция на схеме
1510

Период оборудования
с 02-2013 до -

Страницы источника:VG5 DP - ЗЧ горелки газ. (420010665801).pdf — стр. 3VG 5 DP - ЗЧ горелки газ. (420010665800A).pdf — стр. 3
ELCO BB-VG6.1600 DP R / TC

Код оборудования
3834744

Позиция на схеме
1510

Период оборудования
с 07-2015 до -

Страницы источника:VG6 DP R - ЗЧ горелки газ. (R8220157-02 - 20.07.2016) (420010748701A).pdf — стр. 3
ELCO BB-VG6.1600 DP R / TC 60HZ

Код оборудования
3834746

Позиция на схеме
1510

Период оборудования
с 10-2015 до -

Страницы источника:VG6 DP R - ЗЧ горелки газ. (R8220157-02 - 20.07.2016) (420010748701A).pdf — стр. 3
ELCO BB-VG6.2100 DP R / TC

Код оборудования
3834745

Позиция на схеме
1510

Период оборудования
с 09-2015 до -

Страницы источника:VG6 DP R - ЗЧ горелки газ. (R8220157-02 - 20.07.2016) (420010748701A).pdf — стр. 3
ELCO BB-VG6.2100 DP R / TC 60HZ

Код оборудования
3834747

Позиция на схеме
1510

Период оборудования
с 10-2015 до -

Страницы источника:VG6 DP R - ЗЧ горелки газ. (R8220157-02 - 20.07.2016) (420010748701A).pdf — стр. 3
Узел горелки CB-VL2.140 KN

Код оборудования
3833536

Позиция на схеме
1030

Период оборудования
с 07-2011 до -

Страницы источника:VL2 - ЗЧ горелки ДИЗЕЛЬНОЙ (420010596202A).pdf — стр. 3
ELCO FS-VL2.140 KN 60HZ

Код оборудования
3834646

Позиция на схеме
1030

Период оборудования
с 05-2014 до -

Страницы источника:VL2 - ЗЧ горелки ДИЗЕЛЬНОЙ (420010596202A).pdf — стр. 3
Узел горелки CB-VL2.140 KL

Код оборудования
3833537

Позиция на схеме
1030

Период оборудования
с 07-2011 до -

Страницы источника:VL2 - ЗЧ горелки ДИЗЕЛЬНОЙ (420010596202A).pdf — стр. 3
ELCO FS-VL2.140 KL 60HZ

Код оборудования
3832360

Позиция на схеме
1030

Период оборудования
с 04-2013 до -

Страницы источника:VL2 - ЗЧ горелки ДИЗЕЛЬНОЙ (420010596202A).pdf — стр. 3
Узел горелки CB-VL2.200 KN

Код оборудования
3833540

Позиция на схеме
1030

Период оборудования
с 07-2011 до -

Страницы источника:VL2 - ЗЧ горелки ДИЗЕЛЬНОЙ (420010596202A).pdf — стр. 3
ELCO FS-VL2.200 KN 60HZ

Код оборудования
3834332

Позиция на схеме
1030

Период оборудования
с 04-2013 до -

Страницы источника:VL2 - ЗЧ горелки ДИЗЕЛЬНОЙ (420010596202A).pdf — стр. 3
Узел горелки CB-VL2.200 KL

Код оборудования
3833541

Позиция на схеме
1030

Период оборудования
с 07-2011 до -

Страницы источника:VL2 - ЗЧ горелки ДИЗЕЛЬНОЙ (420010596202A).pdf — стр. 3
Ecoflam BLU 1500.1 LN PR

Позиция на схеме
14

Исполнение
230V-50/60HZ

Страницы источника:BLU 1500 LN -1700-2000.1 PR - РЭ+ЗЧ+СЭ горелок ГАЗ. Ecoflam (420010766300, 31.01.2024).pdf — стр. 73
Узел горелки CB-VL1.40 P

Код оборудования
3832615

Позиция на схеме
0060

Период оборудования
с 12-2008 до -

Страницы источника:VL1 - ЗЧ горелки ДИЗЕЛЬНОЙ (R8220004-05 - 13.08.2019) (420010719104A).pdf — стр. 3
Узел горелки CB-VL1.42

Код оборудования
3832616

Позиция на схеме
0060

Период оборудования
с 12-2008 до -

Страницы источника:VL1 - ЗЧ горелки ДИЗЕЛЬНОЙ (R8220004-05 - 13.08.2019) (420010719104A).pdf — стр. 3
Узел горелки CB-VL1.55

Код оборудования
3832617

Позиция на схеме
0060

Период оборудования
с 12-2008 до -

Страницы источника:VL1 - ЗЧ горелки ДИЗЕЛЬНОЙ (R8220004-05 - 13.08.2019) (420010719104A).pdf — стр. 3
Узел горелки CB-VL 1.55 P

Код оборудования
3833026

Позиция на схеме
0060

Период оборудования
с 06-2009 до -

Страницы источника:VL1 - ЗЧ горелки ДИЗЕЛЬНОЙ (R8220004-05 - 13.08.2019) (420010719104A).pdf — стр. 3
ELCO FS-VL1.55 60HZ

Код оборудования
3832368

Позиция на схеме
0060

Период оборудования
с 06-2012 до -

Страницы источника:VL1 - ЗЧ горелки ДИЗЕЛЬНОЙ (R8220004-05 - 13.08.2019) (420010719104A).pdf — стр. 3
Узел горелки CB-VL1.95

Код оборудования
3832618

Позиция на схеме
0060

Период оборудования
с 12-2008 до -

Страницы источника:VL1 - ЗЧ горелки ДИЗЕЛЬНОЙ (R8220004-05 - 13.08.2019) (420010719104A).pdf — стр. 3
Узел горелки CB-VL1.95

Код оборудования
3835866

Позиция на схеме
0060

Период оборудования
с 09-2016 до -

Страницы источника:VL1 - ЗЧ горелки ДИЗЕЛЬНОЙ (R8220004-05 - 13.08.2019) (420010719104A).pdf — стр. 3
Узел горелки CB-VL1.105

Код оборудования
3835887

Позиция на схеме
0060

Период оборудования
с 09-2016 до -

Страницы источника:VL1 - ЗЧ горелки ДИЗЕЛЬНОЙ (R8220004-05 - 13.08.2019) (420010719104A).pdf — стр. 3
Узел горелки CB-VL1.105 60HZ

Код оборудования
3832364

Позиция на схеме
0060

Период оборудования
с 06-2012 до -

Страницы источника:VL1 - ЗЧ горелки ДИЗЕЛЬНОЙ (R8220004-05 - 13.08.2019) (420010719104A).pdf — стр. 3
Узел горелки CB-VL1.105 KN

Код оборудования
3836898

Позиция на схеме
0060

Период оборудования
с 09-2019 до -

Страницы источника:VL1 - ЗЧ горелки ДИЗЕЛЬНОЙ (R8220004-05 - 13.08.2019) (420010719104A).pdf — стр. 3
Узел горелки CB-VL1.105 KL

Код оборудования
3836899

Позиция на схеме
0060

Период оборудования
с 09-2019 до -

Страницы источника:VL1 - ЗЧ горелки ДИЗЕЛЬНОЙ (R8220004-05 - 13.08.2019) (420010719104A).pdf — стр. 3
Узел горелки CB-VL1.105 KN 6H

Код оборудования
3836900

Позиция на схеме
0060

Период оборудования
с 09-2019 до -

Страницы источника:VL1 - ЗЧ горелки ДИЗЕЛЬНОЙ (R8220004-05 - 13.08.2019) (420010719104A).pdf — стр. 3
Узел горелки CB-VL1.105 KL 6H

Код оборудования
3836901

Позиция на схеме
0060

Период оборудования
с 09-2019 до -

Страницы источника:VL1 - ЗЧ горелки ДИЗЕЛЬНОЙ (R8220004-05 - 13.08.2019) (420010719104A).pdf — стр. 3
ELCO BB-VG3.290 D

Код оборудования
3832897

Позиция на схеме
1030

Период оборудования
с 10-2011 до -

Страницы источника:VG3.290-360 D - ЗЧ горелок ГАЗ. (420010815001A).pdf — стр. 3
ELCO BB-VG3.290 D (60HZ)

Код оборудования
3833963

Позиция на схеме
1030

Период оборудования
с 10-2011 до -

Страницы источника:VG3.290-360 D - ЗЧ горелок ГАЗ. (420010815001A).pdf — стр. 3
ELCO BB-VG3.360 D

Код оборудования
3832898

Позиция на схеме
1030

Период оборудования
с 07-2010 до -

Страницы источника:VG3.290-360 D - ЗЧ горелок ГАЗ. (420010815001A).pdf — стр. 3
ELCO BB-VG3.360 D (60HZ)

Код оборудования
3833965

Позиция на схеме
1030

Период оборудования
с 07-2010 до -

Страницы источника:VG3.290-360 D - ЗЧ горелок ГАЗ. (420010815001A).pdf — стр. 3
ELCO BB-VG3.360 D 60HZ

Код оборудования
3834796

Позиция на схеме
1030

Период оборудования
с 07-2015 до -

Страницы источника:VG3.290-360 D - ЗЧ горелок ГАЗ. (420010815001A).pdf — стр. 3
ELCO BB-VL6.1600 DP

Код оборудования
3833605

Позиция на схеме
1600

Период оборудования
с 09-2011 до -

Страницы источника:VL6 DP - ЗЧ горелки ELCO (420010596903A).pdf — стр. 5
ELCO BB-VL6.1600 DP S

Код оборудования
3836893

Позиция на схеме
1600

Период оборудования
с 05-2019 до -

Страницы источника:VL6 DP - ЗЧ горелки ELCO (420010596903A).pdf — стр. 5
ELCO FS-VL 6.1600 DP KM 60HZ

Код оборудования
3834648

Позиция на схеме
1600

Период оборудования
с 06-2014 до -

Страницы источника:VL6 DP - ЗЧ горелки ELCO (420010596903A).pdf — стр. 5
ELCO BB-VL6.2100 DP

Код оборудования
3833606

Позиция на схеме
1600

Период оборудования
с 09-2011 до -

Страницы источника:VL6 DP - ЗЧ горелки ELCO (420010596903A).pdf — стр. 5
ELCO BB-VGL4.460 DP

Код оборудования
3834553

Позиция на схеме
1030

Период оборудования
с 06-2014 до -

Страницы источника:VGL4 DP - ЗЧ горелок ГАЗ-ДИЗ. (420010755001A).pdf — стр. 3
ELCO BB-VGL4.610 DP

Код оборудования
3834554

Позиция на схеме
1030

Период оборудования
с 06-2014 до -

Страницы источника:VGL4 DP - ЗЧ горелок ГАЗ-ДИЗ. (420010755001A).pdf — стр. 3
ELCO BB-VG4.460 M/TC

Код оборудования
3833679

Позиция на схеме
1030

Период оборудования
с 05-2013 до -

Страницы источника:VG4.460-610 M E - ЗЧ горелок ГАЗ. (R8220060-03, 08.04.2021).pdf — стр. 3
ELCO BB-VG4.460 M /TC 60HZ

Код оборудования
3835855

Позиция на схеме
1030

Период оборудования
с 07-2016 до -

Страницы источника:VG4.460-610 M E - ЗЧ горелок ГАЗ. (R8220060-03, 08.04.2021).pdf — стр. 3
ELCO VG4.460 M 60 HZ LCM

Код оборудования
3835872

Позиция на схеме
1030

Период оборудования
с 07-2016 до -

Страницы источника:VG4.460-610 M E - ЗЧ горелок ГАЗ. (R8220060-03, 08.04.2021).pdf — стр. 3
ELCO BB-VG4.610 M/TC

Код оборудования
3833680

Позиция на схеме
1030

Период оборудования
с 05-2013 до -

Страницы источника:VG4.460-610 M E - ЗЧ горелок ГАЗ. (R8220060-03, 08.04.2021).pdf — стр. 3
ELCO BB-VG4.610 M /TC RWF50

Код оборудования
3836878

Позиция на схеме
1030

Период оборудования
с 04-2019 до -

Страницы источника:VG4.460-610 M E - ЗЧ горелок ГАЗ. (R8220060-03, 08.04.2021).pdf — стр. 3
ELCO BB-VG4.610 M/TC/PED

Код оборудования
3834905

Позиция на схеме
1030

Период оборудования
с 10-2015 до -

Страницы источника:VG4.460-610 M E - ЗЧ горелок ГАЗ. (R8220060-03, 08.04.2021).pdf — стр. 3
ELCO BB-VG4.610 M/TC 60HZ

Код оборудования
3835856

Позиция на схеме
1030

Период оборудования
с 07-2016 до -

Страницы источника:VG4.460-610 M E - ЗЧ горелок ГАЗ. (R8220060-03, 08.04.2021).pdf — стр. 3
ELCO BB-VG4.610 M/TC 60HZ LCM

Код оборудования
3835874

Позиция на схеме
1030

Период оборудования
с 07-2016 до -

Страницы источника:VG4.460-610 M E - ЗЧ горелок ГАЗ. (R8220060-03, 08.04.2021).pdf — стр. 3
ELCO BB-VG4.610 MV/TC

Код оборудования
3836989

Позиция на схеме
1030

Период оборудования
с 10-2020 до -

Страницы источника:VG4.460-610 M E - ЗЧ горелок ГАЗ. (R8220060-03, 08.04.2021).pdf — стр. 3
ELCO BB-VG4.610 M/TC/PED/LCM

Код оборудования
3837096

Позиция на схеме
1030

Период оборудования
с 03-2021 до -

Страницы источника:VG4.460-610 M E - ЗЧ горелок ГАЗ. (R8220060-03, 08.04.2021).pdf — стр. 3
Ecoflam BLU 700.1 LN PAB

Позиция на схеме
14

Исполнение
230V-50/60HZ

Страницы источника:BLU 700-1200 PAB - Инструкция горелок ГАЗ. ECOFLAM (420010605300, 04.05.2018).pdf — стр. 79
Ecoflam BLU 1000.1 LN PAB

Позиция на схеме
14

Исполнение
230V-50/60HZ

Страницы источника:BLU 700-1200 PAB - Инструкция горелок ГАЗ. ECOFLAM (420010605300, 04.05.2018).pdf — стр. 80
Ecoflam BLU 1000.1 PAB

Позиция на схеме
14

Исполнение
230V-50/60HZ

Страницы источника:BLU 700-1200 PAB - Инструкция горелок ГАЗ. ECOFLAM (420010605300, 04.05.2018).pdf — стр. 81
Ecoflam BLU 1200.1 LN PAB

Позиция на схеме
14

Исполнение
230V-50/60HZ

Страницы источника:BLU 700-1200 PAB - Инструкция горелок ГАЗ. ECOFLAM (420010605300, 04.05.2018).pdf — стр. 82BLU 700-1200 PAB - Инструкция горелок ГАЗ. ECOFLAM (420010605300, 04.05.2018).pdf — стр. 83
Узел горелки CB-VL2.120 D KN

Код оборудования
3833344

Позиция на схеме
1030

Период оборудования
с 03-2011 до -

Страницы источника:VL2 D - ЗЧ горелки ДИЗЕЛЬНОЙ (420010596302A).pdf — стр. 3
Узел горелки CB-VL2.120 D KL

Код оборудования
3833345

Позиция на схеме
1030

Период оборудования
с 04-2011 до -

Страницы источника:VL2 D - ЗЧ горелки ДИЗЕЛЬНОЙ (420010596302A).pdf — стр. 3
Узел горелки CB-VL2.160 D KN

Код оборудования
3833346

Позиция на схеме
1030

Период оборудования
с 07-2010 до -

Страницы источника:VL2 D - ЗЧ горелки ДИЗЕЛЬНОЙ (420010596302A).pdf — стр. 3
Узел горелки CB-VL2.160 D KL

Код оборудования
3833347

Позиция на схеме
1030

Период оборудования
с 03-2011 до -

Страницы источника:VL2 D - ЗЧ горелки ДИЗЕЛЬНОЙ (420010596302A).pdf — стр. 3
Узел горелки CB-VL2.210 D KN

Код оборудования
3833348

Позиция на схеме
1030

Период оборудования
с 07-2010 до -

Страницы источника:VL2 D - ЗЧ горелки ДИЗЕЛЬНОЙ (420010596302A).pdf — стр. 3
Узел горелки CB-VL2.210 D KL

Код оборудования
3833349

Позиция на схеме
1030

Период оборудования
с 04-2011 до -

Страницы источника:VL2 D - ЗЧ горелки ДИЗЕЛЬНОЙ (420010596302A).pdf — стр. 3
Узел горелки CB-VG2.120 DP E D332 - 3/4” RP3/4” KN

Код оборудования
3836364

Позиция на схеме
1030

Исполнение
2P

Период оборудования
с 07-2018 до -

Страницы источника:VG2 DP E - ЗЧ горелки газ. (420010930701A).pdf — стр. 3
Узел горелки CB-VG2.120 DP E D332 - 3/4” RP3/4” KL

Код оборудования
3836365

Позиция на схеме
1030

Исполнение
2P

Период оборудования
с 09-2018 до -

Страницы источника:VG2 DP E - ЗЧ горелки газ. (420010930701A).pdf — стр. 3
Узел горелки CB-VG2.120 DP E D333-3/4” RP3/4” KN

Код оборудования
3836366

Позиция на схеме
1030

Исполнение
2P

Период оборудования
с 09-2018 до -

Страницы источника:VG2 DP E - ЗЧ горелки газ. (420010930701A).pdf — стр. 3
Узел горелки CB-VG2.120 DP E D333-3/4” RP3/4” KL

Код оборудования
3836367

Позиция на схеме
1030

Исполнение
2P

Период оборудования
с 09-2018 до -

Страницы источника:VG2 DP E - ЗЧ горелки газ. (420010930701A).pdf — стр. 3
Узел горелки CB-VG2.160 DP E D345-3/4” RP3/4” KN

Код оборудования
3836368

Позиция на схеме
1030

Исполнение
2P

Период оборудования
с 09-2018 до -

Страницы источника:VG2 DP E - ЗЧ горелки газ. (420010930701A).pdf — стр. 3
Узел горелки CB-VG2.160 DP E D345-3/4” RP3/4” KL

Код оборудования
3836369

Позиция на схеме
1030

Исполнение
2P

Период оборудования
с 09-2018 до -

Страницы источника:VG2 DP E - ЗЧ горелки газ. (420010930701A).pdf — стр. 3
Узел горелки CB-VG2.160 DP E D347-3/4” RP3/4” KN

Код оборудования
3836370

Позиция на схеме
1030

Исполнение
2P

Период оборудования
с 06-2018 до -

Страницы источника:VG2 DP E - ЗЧ горелки газ. (420010930701A).pdf — стр. 3
Узел горелки CB-VG2.160 DP E D347-3/4” RP3/4” KL

Код оборудования
3836371

Позиция на схеме
1030

Исполнение
2P

Период оборудования
с 06-2018 до -

Страницы источника:VG2 DP E - ЗЧ горелки газ. (420010930701A).pdf — стр. 3
ELCO BB-VL4.440 D

Код оборудования
3836603

Позиция на схеме
1030

Период оборудования
с 09-2018 до -

Страницы источника:VL4.440 D - ЗЧ горелки ДИЗЕЛЬНОЙ (420010941900A).pdf — стр. 3
ELCO BB-VG 3.290 DP E

Код оборудования
3836532

Позиция на схеме
1030

Период оборудования
с 06-2018 до -

Страницы источника:VG3.290-350 DP E - ЗЧ горелки ГАЗ. (420010931100A).pdf — стр. 3
ELCO BB-VG 3.350 DP E

Код оборудования
3836533

Позиция на схеме
1030

Период оборудования
с 06-2018 до -

Страницы источника:VG3.290-350 DP E - ЗЧ горелки ГАЗ. (420010931100A).pdf — стр. 3
ELCO BB-VGL 06.1600 M/BT3/PED

Код оборудования
3835901

Позиция на схеме
1510

Период оборудования
с 06-2018 до -

Страницы источника:VGL06.1600-2100 M(V) TC (PED) - ЗЧ горелки КОМБИ (ГАЗ-ДИЗ.) (420010803101A).pdf — стр. 3
ELCO BB-VGL 06.1600 M/BT3/PED

Код оборудования
3835902

Позиция на схеме
1510

Период оборудования
с 06-2018 до -

Страницы источника:VGL06.1600-2100 M(V) TC (PED) - ЗЧ горелки КОМБИ (ГАЗ-ДИЗ.) (420010803101A).pdf — стр. 3
ELCO BB-VGL06.1600 MV / TC

Код оборудования
3835968

Позиция на схеме
1510

Период оборудования
с 07-2017 до -

Страницы источника:VGL06.1600-2100 M(V) TC (PED) - ЗЧ горелки КОМБИ (ГАЗ-ДИЗ.) (420010803101A).pdf — стр. 3
ELCO BB-VGL06.1600 MV/BT3/PED

Код оборудования
3836096

Позиция на схеме
1510

Период оборудования
с 09-2017 до -

Страницы источника:VGL06.1600-2100 M(V) TC (PED) - ЗЧ горелки КОМБИ (ГАЗ-ДИЗ.) (420010803101A).pdf — стр. 3
ELCO BB-VGL 06.2100 M/BT3/PED

Код оборудования
3835348

Позиция на схеме
1510

Период оборудования
с 06-2018 до -

Страницы источника:VGL06.1600-2100 M(V) TC (PED) - ЗЧ горелки КОМБИ (ГАЗ-ДИЗ.) (420010803101A).pdf — стр. 3
ELCO BB-VGL06.2100 M/TC

Код оборудования
3836220

Позиция на схеме
1510

Период оборудования
с 10-2017 до -

Страницы источника:VGL06.1600-2100 M(V) TC (PED) - ЗЧ горелки КОМБИ (ГАЗ-ДИЗ.) (420010803101A).pdf — стр. 3
ELCO BB-VGL06.2100 MV / TC

Код оборудования
3836629

Позиция на схеме
1510

Период оборудования
с 11-2018 до -

Страницы источника:VGL06.1600-2100 M(V) TC (PED) - ЗЧ горелки КОМБИ (ГАЗ-ДИЗ.) (420010803101A).pdf — стр. 3
ELCO BB-VL 4.460 DP

Код оборудования
3833972

Позиция на схеме
1030

Период оборудования
с 02-2011 до -

Страницы источника:VL4 DP - ЗЧ горелки ELCO (420010596603A).pdf — стр. 3
ELCO BB-VL 4.610 DP

Код оборудования
3833973

Позиция на схеме
1030

Период оборудования
с 03-2011 до -

Страницы источника:VL4 DP - ЗЧ горелки ELCO (420010596603A).pdf — стр. 3
ELCO BB-VL4.610 DP S

Код оборудования
3836913

Позиция на схеме
1030

Период оборудования
с 07-2019 до -

Страницы источника:VL4 DP - ЗЧ горелки ELCO (420010596603A).pdf — стр. 3
Узел горелки CB-VG 2.140 E D3/4” RP3/4” KN

Код оборудования
3836349

Позиция на схеме
1030

Исполнение
2P

Период оборудования
с 06-2018 до -

Страницы источника:VG2 E - ЗЧ горелки ГАЗ. ELCO (420010930500A).pdf — стр. 3
Узел горелки CB-VG 2.140 E D3/4” RP3/4” KL

Код оборудования
3836350

Позиция на схеме
1030

Исполнение
2P

Период оборудования
с 06-2018 до -

Страницы источника:VG2 E - ЗЧ горелки ГАЗ. ELCO (420010930500A).pdf — стр. 3
Узел горелки CB-VG1.40 E H3/8” RP1/2” KN

Код оборудования
3836546

Позиция на схеме
0060

Исполнение
2P

Период оборудования
с 07-2018 до -

Страницы источника:VG1 E - ЗЧ горелки газ. (R8220269-02 - 13.09.2018) (420010930301A).pdf — стр. 3
Узел горелки CB-VG1.40 E H3/8” RP1/2” /TC KN

Код оборудования
3836346

Позиция на схеме
0060

Исполнение
2P

Период оборудования
с 06-2018 до -

Страницы источника:VG1 E - ЗЧ горелки газ. (R8220269-02 - 13.09.2018) (420010930301A).pdf — стр. 3
Узел горелки CB-VG1.40 E H3/8” RP1/2” KL

Код оборудования
3836547

Позиция на схеме
0060

Исполнение
2P

Период оборудования
с 07-2018 до -

Страницы источника:VG1 E - ЗЧ горелки газ. (R8220269-02 - 13.09.2018) (420010930301A).pdf — стр. 3
Узел горелки CB-VG1.40 E H3/8” RP1/2” /TC KL

Код оборудования
3836506

Позиция на схеме
0060

Исполнение
2P

Период оборудования
с 07-2018 до -

Страницы источника:VG1 E - ЗЧ горелки газ. (R8220269-02 - 13.09.2018) (420010930301A).pdf — стр. 3
Узел горелки CB-VG1.55 E H3/8” RP1/2” KN

Код оборудования
3836548

Позиция на схеме
0060

Исполнение
2P

Период оборудования
с 07-2018 до -

Страницы источника:VG1 E - ЗЧ горелки газ. (R8220269-02 - 13.09.2018) (420010930301A).pdf — стр. 3
Узел горелки CB-VG1.55 E H3/8” RP1/2” /TC KN

Код оборудования
3836347

Позиция на схеме
0060

Исполнение
2P

Период оборудования
с 06-2018 до -

Страницы источника:VG1 E - ЗЧ горелки газ. (R8220269-02 - 13.09.2018) (420010930301A).pdf — стр. 3
Узел горелки CB-VG1.55 E H3/8” RP1/2” KL

Код оборудования
3836549

Позиция на схеме
0060

Исполнение
2P

Период оборудования
с 06-2018 до -

Страницы источника:VG1 E - ЗЧ горелки газ. (R8220269-02 - 13.09.2018) (420010930301A).pdf — стр. 3
Узел горелки CB-VG1.55 E H3/8” RP1/2” /TC KL

Код оборудования
3836517

Позиция на схеме
0060

Исполнение
2P

Период оборудования
с 07-2018 до -

Страницы источника:VG1 E - ЗЧ горелки газ. (R8220269-02 - 13.09.2018) (420010930301A).pdf — стр. 3
Узел горелки CB-VG1.105 E D3/4” RP3/4” KN

Код оборудования
3836569

Позиция на схеме
0060

Исполнение
2P

Период оборудования
с 06-2018 до -

Страницы источника:VG1 E - ЗЧ горелки газ. (R8220269-02 - 13.09.2018) (420010930301A).pdf — стр. 3
Узел горелки CB-VG1.105 E D3/4” RP3/4” /TC KN

Код оборудования
3836348

Позиция на схеме
0060

Исполнение
2P

Период оборудования
с 06-2018 до -

Страницы источника:VG1 E - ЗЧ горелки газ. (R8220269-02 - 13.09.2018) (420010930301A).pdf — стр. 3
Узел горелки CB-VG1.105 E D3/4” RP3/4” KL

Код оборудования
3836570

Позиция на схеме
0060

Исполнение
2P

Период оборудования
с 06-2018 до -

Страницы источника:VG1 E - ЗЧ горелки газ. (R8220269-02 - 13.09.2018) (420010930301A).pdf — стр. 3
Узел горелки CB-VG1.105 E D3/4” RP3/4” /TC KL

Код оборудования
3836518

Позиция на схеме
0060

Исполнение
2P

Период оборудования
с 06-2018 до -

Страницы источника:VG1 E - ЗЧ горелки газ. (R8220269-02 - 13.09.2018) (420010930301A).pdf — стр. 3
ELCO BB-VG3.290 DP

Код оборудования
3832899

Позиция на схеме
1030

Период оборудования
с 10-2011 до -

Страницы источника:VG3DP - ЗЧ горелок ГАЗ. (R8220038-03) (20.12.2017).pdf — стр. 3
ELCO BB-VG3.290 DP 60H

Позиция на схеме
1030

Страницы источника:VG3DP - ЗЧ горелок ГАЗ. (R8220038-03) (20.12.2017).pdf — стр. 3
ELCO BB-VG3.360 DP

Позиция на схеме
1030

Страницы источника:VG3DP - ЗЧ горелок ГАЗ. (R8220038-03) (20.12.2017).pdf — стр. 3
ELCO BB-VG3.360 DP 60H

Позиция на схеме
1030

Страницы источника:VG3DP - ЗЧ горелок ГАЗ. (R8220038-03) (20.12.2017).pdf — стр. 3
ELCO BB-VGL4.460 DP

Позиция на схеме
1030

Страницы источника:VGL4.460-610 DP - ТХ горелок ГАЗ-ДИЗ. ELCO (420010556400A).pdf — стр. 15
ELCO BB-VGL4.610 DP

Позиция на схеме
1030

Страницы источника:VGL4.460-610 DP - ТХ горелок ГАЗ-ДИЗ. ELCO (420010556400A).pdf — стр. 15
ELCO BB-VG5.950 M /TC

Код оборудования
3833683

Позиция на схеме
1510

Период оборудования
с 02-2013 до -

Страницы источника:VG5 M V - ЗЧ горелки ГАЗ. (420010601202A).pdf — стр. 3
ELCO BB-VG5.950 MV /TC

Код оборудования
3834752

Позиция на схеме
1510

Период оборудования
с 09-2015 до -

Страницы источника:VG5 M V - ЗЧ горелки ГАЗ. (420010601202A).pdf — стр. 3
ELCO BB-VG5.950 MV /TC/PED

Код оборудования
3834756

Позиция на схеме
1510

Период оборудования
с 09-2015 до -

Страницы источника:VG5 M V - ЗЧ горелки ГАЗ. (420010601202A).pdf — стр. 3
ELCO BB-VG5.1200 M /TC

Код оборудования
3833684

Позиция на схеме
1510

Период оборудования
с 02-2013 до -

Страницы источника:VG5 M V - ЗЧ горелки ГАЗ. (420010601202A).pdf — стр. 3
ELCO BB-VG5.1200 MV /TC

Код оборудования
3834753

Позиция на схеме
1510

Период оборудования
с 09-2015 до -

Страницы источника:VG5 M V - ЗЧ горелки ГАЗ. (420010601202A).pdf — стр. 3
ELCO BB-VG5.1200 MV /TC/PED

Код оборудования
3834757

Позиция на схеме
1510

Период оборудования
с 09-2015 до -

Страницы источника:VG5 M V - ЗЧ горелки ГАЗ. (420010601202A).pdf — стр. 3
ELCO BB-VL5.950 DP

Код оборудования
3833954

Позиция на схеме
1600

Период оборудования
с 09-2012 до -

Страницы источника:VL5 DP - ЗЧ горелки ELCO (420010596801A).pdf — стр. 5
ELCO BB-VL5.1200 DP

Код оборудования
3833955

Позиция на схеме
1600

Период оборудования
с 03-2013 до -

Страницы источника:VL5 DP - ЗЧ горелки ELCO (420010596801A).pdf — стр. 5
Узел горелки CB-VG2.120 d3/4"-Rp3/4" KN 60H

Позиция на схеме
1030

Страницы источника:VG2 - ЗЧ горелки ГАЗ. ELCO (R8220027-02) (03.04.2018).pdf — стр. 3
Узел горелки CB-VG2.140 D3/4"-RP3/4" KN

Позиция на схеме
1030

Страницы источника:VG2 - ЗЧ горелки ГАЗ. ELCO (R8220027-02) (03.04.2018).pdf — стр. 3
Узел горелки CB-VG2.140 D3/4"-RP3/4" KN 60HZ

Позиция на схеме
1030

Страницы источника:VG2 - ЗЧ горелки ГАЗ. ELCO (R8220027-02) (03.04.2018).pdf — стр. 3
Узел горелки CB-VG2.140 D3/4"-RP3/4" KL

Позиция на схеме
1030

Страницы источника:VG2 - ЗЧ горелки ГАЗ. ELCO (R8220027-02) (03.04.2018).pdf — стр. 3
Узел горелки CB-VG2.140 D3/4”-RP3/4” KL 60HZ

Код оборудования
3836243

Позиция на схеме
1030

Период оборудования
с 11-2017 до -

Страницы источника:VG2 - ЗЧ горелки ГАЗ. ELCO (R8220027-02) (03.04.2018).pdf — стр. 3
Узел горелки CB-VG2.140 D1"1/4-RP1"1/4 KN

Позиция на схеме
1030

Страницы источника:VG2 - ЗЧ горелки ГАЗ. ELCO (R8220027-02) (03.04.2018).pdf — стр. 3
Узел горелки CB-VG2.140 D1"1/4-RP1"1/4 KL

Позиция на схеме
1030

Страницы источника:VG2 - ЗЧ горелки ГАЗ. ELCO (R8220027-02) (03.04.2018).pdf — стр. 3
Узел горелки CB-VG2.200 D3/4"-RP3/4" KN

Позиция на схеме
1030

Страницы источника:VG2 - ЗЧ горелки ГАЗ. ELCO (R8220027-02) (03.04.2018).pdf — стр. 3
Узел горелки CB-VG2.200 d3/4"-RP3/4" KN 60H

Позиция на схеме
1030

Страницы источника:VG2 - ЗЧ горелки ГАЗ. ELCO (R8220027-02) (03.04.2018).pdf — стр. 3
Узел горелки CB-VG2.200 D3/4"-RP3/4" KL

Позиция на схеме
1030

Страницы источника:VG2 - ЗЧ горелки ГАЗ. ELCO (R8220027-02) (03.04.2018).pdf — стр. 3
Узел горелки CB-VG2.200 d3/4"-RP3/4" KL 60H

Позиция на схеме
1030

Страницы источника:VG2 - ЗЧ горелки ГАЗ. ELCO (R8220027-02) (03.04.2018).pdf — стр. 3
Узел горелки CB-VG2.200 D1"1/4-RP1"1/4 KN

Позиция на схеме
1030

Страницы источника:VG2 - ЗЧ горелки ГАЗ. ELCO (R8220027-02) (03.04.2018).pdf — стр. 3
Узел горелки CB-VG2.200 d1"1/4-RP1"1/4 KN 60H

Позиция на схеме
1030

Страницы источника:VG2 - ЗЧ горелки ГАЗ. ELCO (R8220027-02) (03.04.2018).pdf — стр. 3
Узел горелки CB-VG2.200 D1"1/4-RP1"1/4 KL

Позиция на схеме
1030

Страницы источника:VG2 - ЗЧ горелки ГАЗ. ELCO (R8220027-02) (03.04.2018).pdf — стр. 3
Узел горелки CB-VG2.200 d1"1/4-RP1"1/4 KL 60H

Позиция на схеме
1030

Страницы источника:VG2 - ЗЧ горелки ГАЗ. ELCO (R8220027-02) (03.04.2018).pdf — стр. 3
ELCO BB-VGL5.700 M /TC

Код оборудования
3836820

Позиция на схеме
1510

Период оборудования
с 03-2019 до -

Страницы источника:VGL5 M - ЗЧ горелок ГАЗ-ДИЗ. (420011041700A).PDF — стр. 3
ELCO BB-VGL5.700 M V /TC

Код оборудования
3836824

Позиция на схеме
1510

Период оборудования
с 03-2019 до -

Страницы источника:VGL5 M - ЗЧ горелок ГАЗ-ДИЗ. (420011041700A).PDF — стр. 3
ELCO BB-VGL5.1000 M /TC

Код оборудования
3836821

Позиция на схеме
1510

Период оборудования
с 03-2019 до -

Страницы источника:VGL5 M - ЗЧ горелок ГАЗ-ДИЗ. (420011041700A).PDF — стр. 3
ELCO BB-VGL5.1000 M V /TC

Код оборудования
3836825

Позиция на схеме
1510

Период оборудования
с 03-2019 до -

Страницы источника:VGL5 M - ЗЧ горелок ГАЗ-ДИЗ. (420011041700A).PDF — стр. 3
ELCO BB-VGL6.1600 M /TC

Код оборудования
3836822

Позиция на схеме
1510

Период оборудования
с 03-2019 до -

Страницы источника:VGL6 M - ЗЧ горелок ГАЗ-ДИЗ. (420011043000A).PDF — стр. 3
ELCO BB-VGL6.1600 M V /TC

Код оборудования
3836826

Позиция на схеме
1510

Период оборудования
с 03-2019 до -

Страницы источника:VGL6 M - ЗЧ горелок ГАЗ-ДИЗ. (420011043000A).PDF — стр. 3
ELCO BB-VGL6.2100 M /TC

Код оборудования
3836823

Позиция на схеме
1510

Период оборудования
с 03-2019 до -

Страницы источника:VGL6 M - ЗЧ горелок ГАЗ-ДИЗ. (420011043000A).PDF — стр. 3
ELCO BB-VGL6.2100 M V /TC

Код оборудования
3836827

Позиция на схеме
1510

Период оборудования
с 03-2019 до -

Страницы источника:VGL6 M - ЗЧ горелок ГАЗ-ДИЗ. (420011043000A).PDF — стр. 3
ELCO BB-VG6.1600 DP / TC

Код оборудования
3833569

Позиция на схеме
1510

Период оборудования
с 09-2011 до -

Страницы источника:VG6 DP - ЗЧ горелки газ. (R8220064-02 - 03.07.2015) (420010666000A).pdf — стр. 3
ELCO BB-VG6.1600 DP / TC 60H

Код оборудования
3833948

Позиция на схеме
1510

Период оборудования
с 10-2012 до -

Страницы источника:VG6 DP - ЗЧ горелки газ. (R8220064-02 - 03.07.2015) (420010666000A).pdf — стр. 3
ELCO BB-VG6.2100 DP / TC

Код оборудования
3833570

Позиция на схеме
1510

Период оборудования
с 09-2011 до -

Страницы источника:VG6 DP - ЗЧ горелки газ. (R8220064-02 - 03.07.2015) (420010666000A).pdf — стр. 3
ELCO BB-VG6.2100 DP / TC 60H

Код оборудования
3833949

Позиция на схеме
1510

Период оборудования
с 03-2013 до -

Страницы источника:VG6 DP - ЗЧ горелки газ. (R8220064-02 - 03.07.2015) (420010666000A).pdf — стр. 3
ELCO BB-VG5.950 DP R

Код оборудования
3834739

Позиция на схеме
1510

Период оборудования
с 08-2015 до -

Страницы источника:VG5 DP R - ЗЧ горелки газ. (420010634900A).pdf — стр. 3
ELCO BB-VG5.950 DP R 60HZ

Позиция на схеме
1510

Страницы источника:VG5 DP R - ЗЧ горелки газ. (420010634900A).pdf — стр. 3
ELCO BB-VG5.1200 DP R

Код оборудования
3834738

Позиция на схеме
1510

Период оборудования
с 07-2015 до -

Страницы источника:VG5 DP R - ЗЧ горелки газ. (420010634900A).pdf — стр. 3
ELCO BB-VG5.1200 DP R 60HZ

Позиция на схеме
1510

Страницы источника:VG5 DP R - ЗЧ горелки газ. (420010634900A).pdf — стр. 3

Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.

Параметры

Технические характеристики

Степень защиты: IP40
Электропитание: 220 В
Вес, кг: 0.2
Ширина, см: 10
Высота, см: 4
Длина, см: 12
Потребляемая мощность: 60 В·А
Сила тока: 0,25 А
Частота тока: 50 Гц / 60 Гц
Ток поджига: 40 мА
Напряжение поджига: 7,5 кВ
Продолжительность работы ED(DU): 33 %
Разъемы кабелей поджига: штекерные Ø4 мм
Количество выходов: 2
Единица продажи: шт
Артикул производителя: 13009663

Инженерный подбор

Не нашли точную модель?

На отдельной странице можно распознать маркировку по фото или загрузить BOM из Excel, Word и CSV.

Подбор по фотоШильдик и описание Загрузить BOMXLS, XLSX, DOCX, CSV
