Газодизельная горелка Elco VGL 5.700 M

MPN / артикул: 3836820
ELCO

Газодизельная горелка Elco VGL 5.700 M, артикул 3836820. Раздел каталога: Дутьевые горелки. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.

Производитель горелкиELCO
Артикул3836820
РазделДутьевые горелки
Единицашт

Вид топлива: Газодизельные · Группа топлива: Газовые и жидкотопливные комбинированные · Производитель горелки: ELCO

Документация для оборудования4 материалов; язык и редакция указаны отдельно
Фото товара

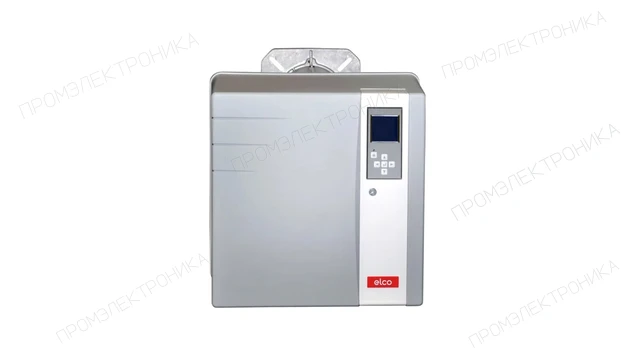

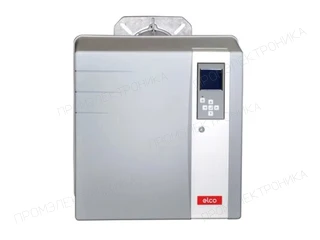

Газодизельная горелка Elco VGL 5.700 M

1 / 15

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Газодизельная горелка Elco VGL 5.700 M: техническое описание

Газодизельная горелка Elco VGL 5.700 M — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газ/дизельное топливо; регулирование мощности — прогрессивная-электронномодулируемая; исполнение — комбинированная.

Рабочая область характеризуется параметрами: диапазон мощности — от 200 до 700 кВт; противодавление — от 0 до 9 мбар. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

Монтажное исполнение: комплектация — без газовой рампы, без головы сгорания. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В; потребляемая мощность — 2 000 Вт; температура окружающей среды — от -10 до 60 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 1 100 Вт; уровень шума — 78 дБ.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Elco; артикул или обозначение — 3836820. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.

Перед заказом проверьте артикул 3836820, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Комплектующие горелки

Запчасти по каталогу горелки

Позиции из документации для артикула 3836820. Если у детали есть карточка в нашем каталоге, её можно открыть по ссылке.

Перед заказом сверяйте исполнение, дату выпуска и заводской номер горелки. Перечень содержит подтверждённые позиции; дополнительные варианты комплектации требуют отдельного подбора.

Поз.НаименованиеАртикул
1005 Шнур уплотнительный камеры подачи воздуха на корпусе горелки 109X6X7 ELCOМодель BB-VGL5.700 M /TC; выпуск с 03.2019 13009640Открыть карточку
1006 AIR GUIDING PIECEМодель BB-VGL5.700 M /TC; выпуск с 03.2019 65326224Уточнить у менеджера
1011 Крышка 169X93X67/серводвигатель V 5-6 ELCOМодель BB-VGL5.700 M /TC; выпуск с 03.2019 65326223Открыть карточку
1020 Звукоизоляция 275 x 302 мм Elco 13009641Модель BB-VGL5.700 M /TC; выпуск с 03.2019 13009641Открыть карточку
1041 Сервопривод Elco STE4,5 B0.37/6 -LМодель BB-VGL5.700 M /TC; выпуск с 03.2019 65326229Открыть карточку
1051 Воздушная заслонка Elco 65326225Модель BB-VGL5.700 M /TC; выпуск с 03.2019 65326225Открыть карточку
1090 GROMMET/HOUSINGМодель BB-VGL5.700 M /TC; выпуск с 03.2019 13016845Уточнить у менеджера
1100 Кожух горелки пластиковый серый 590X547X476+винт/V 5-6 ELCOМодель BB-VGL5.700 M /TC; выпуск с 03.2019 65301016Открыть карточку
Показать ещё 51 поз.
Поз.НаименованиеАртикул
1101 FLAT HEAD SCREW M5X15Модель BB-VGL5.700 M /TC; выпуск с 03.2019 65300519Уточнить у менеджера
1102 Прокладка/кожух-LEAK 10X3 ELCOМодель BB-VGL5.700 M /TC; выпуск с 03.2019 13009772Открыть карточку
1110 GROMMETМодель BB-VGL5.700 M /TC; выпуск с 03.2019 13014004Уточнить у менеджера
1120 Окно смотровое D20/18X10 ELCOМодель BB-VGL5.700 M /TC; выпуск с 03.2019 13020327Открыть карточку
1150 Конденсатор 6,3µF 2P 3mm ELCOМодель BB-VGL5.700 M /TC; выпуск с 03.2019 13010016Открыть карточку
1155 Ниппель измерения давления воздуха в сборе 5 - 6 мм 13009650 ElcoМодель BB-VGL5.700 M /TC; выпуск с 03.2019 13009650Открыть карточку
1160 Гибкая импульсная трубка 500 мм Elco 13015497Модель BB-VGL5.700 M /TC; выпуск с 03.2019 13015497Открыть карточку
1165 Электродвигатель Elco 140 Вт, 13011607Модель BB-VGL5.700 M /TC; выпуск с 03.2019 13011607Открыть карточку
1170 Направляющая всасываемого воздуха для VG5.950/1200 черная Elco 13009645Модель BB-VGL5.700 M /TC; выпуск с 03.2019 13009645Открыть карточку
1171 Сцепление электродвигателя Elco, 65074172 ElcoМодель BB-VGL5.700 M /TC; выпуск с 03.2019 65074172Открыть карточку
1175 FUEL OIL PUMP AT2 95 C 9585 2P 0500Модель BB-VGL5.700 M /TC; выпуск с 03.2019 13019015Уточнить у менеджера
1180 Ремкомплект насоса Elco 13011007Модель BB-VGL5.700 M /TC; выпуск с 03.2019 13011007Открыть карточку
1181 GASKET/COVER-PUMP SUN A 991523 (X10)Модель BB-VGL5.700 M /TC; выпуск с 03.2019 13010002Уточнить у менеджера
1185 Электромагнитная катушка Elco 07 - 220-240VAC T80 13010006Модель BB-VGL5.700 M /TC; выпуск с 03.2019 13010006Открыть карточку
1190 Рабочее колесо вентилятора Elco 240 x 82 мм 13009649Модель BB-VGL5.700 M /TC; выпуск с 03.2019 13009649Открыть карточку
1200 Держатель реле давления Elco 13020723Модель BB-VGL5.700 M /TC; выпуск с 03.2019 13020723Открыть карточку
1201 Штуцер/ELETTROVALVOLA GASOLIO G1/8-M8X100 D.1,2 ELCOМодель BB-VGL5.700 M /TC; выпуск с 03.2019 13019016Открыть карточку
1202 Штуцер G1/8 FF330B ELCOМодель BB-VGL5.700 M /TC; выпуск с 03.2019 13019017Открыть карточку
1203 Жидкотопливный шланг Elco 13009815Модель BB-VGL5.700 M /TC; выпуск с 03.2019 13009815Открыть карточку
1210 Реле давления Elco 604.99882Модель BB-VGL5.700 M /TC; выпуск с 03.2019 65300021Открыть карточку
1215 Электродвигатель Simel EF/80R-1100-2T IE3, 1.1 кВтМодель BB-VGL5.700 M /TC; выпуск с 03.2019 13009653Открыть карточку
1220 Электромагнитный клапан PAR VE140.4 G1/814W ELCOМодель BB-VGL5.700 M /TC; выпуск с 03.2019 13015309Открыть карточку
1221 Электромагнитная катушка Elco ZH14 13015315Модель BB-VGL5.700 M /TC; выпуск с 03.2019 13015315Открыть карточку
1510 Трансформатор розжига Elco EBI4 MC 052F4057Модель BB-VGL5.700 M /TC; выпуск с 03.2019 13009663Открыть карточку
1515 Кабель питания электроклапана + штекер 3P 3X0,75 L1600 ELCOМодель BB-VGL5.700 M /TC; выпуск с 03.2019Обозначение в перечне: V1 65320955Открыть карточку
1516 Кабель питания электроклапана + штекер DIN 3X0,75 L1700 ELCOМодель BB-VGL5.700 M /TC; выпуск с 03.2019Обозначение в перечне: V2 13014008Открыть карточку
1517 Кабель питания электроклапана + штекер 3P 3X0,75 L1600 ELCOМодель BB-VGL5.700 M /TC; выпуск с 03.2019Обозначение в перечне: V3 65320955Открыть карточку
1525 Предохранитель 5X20 F 10A 250V ELCOМодель BB-VGL5.700 M /TC; выпуск с 03.2019 65327806Открыть карточку
1530 Клавишный переключатель T125/55 Elco 13010007Модель BB-VGL5.700 M /TC; выпуск с 03.2019 13010007Открыть карточку
1540 Клавишный переключатель T120/55 Elco 13014009Модель BB-VGL5.700 M /TC; выпуск с 03.2019 13014009Открыть карточку
1545 Клавишный переключатель T120/55 Elco 13014009Модель BB-VGL5.700 M /TC; выпуск с 03.2019 13014009Открыть карточку
1550 Дисплей блока управления BT3XX ELCOМодель BB-VGL5.700 M /TC; выпуск с 03.2019 65326869Открыть карточку
1560 CONTROL BOARDМодель BB-VGL5.700 M /TC; выпуск с 03.2019 65300992Уточнить у менеджера
1570 Уплотнение (фиксатор) кабелей резиновое DG 36 D54/47/36X10 ELCOМодель BB-VGL5.700 M /TC; выпуск с 03.2019 65300993Открыть карточку
1580 Затвор 96,5X48,5/RWF ELCOМодель BB-VGL5.700 M /TC; выпуск с 03.2019 13009661Открыть карточку
1600 Кабель реле давления газа + штекер DIN/RAST3P L2000BT3 ELCOМодель BB-VGL5.700 M /TC; выпуск с 03.2019 65301060Открыть карточку
1610 Кабель газо.клапан+PL.DIN/2XRAST3P L1600 ELCOМодель BB-VGL5.700 M /TC; выпуск с 03.2019 65301061Открыть карточку
1620 Кабель питания трансформатора розжига + штекер 3P/RAST3P L600BT3 ELCOМодель BB-VGL5.700 M /TC; выпуск с 03.2019 65301062Открыть карточку
1640 Датчик пламени Elco QRA2(1) 13012980Модель BB-VGL5.700 M /TC; выпуск с 03.2019 13012980Открыть карточку
1645 Кабель серводвигатель+PL.6P/RAST6P L1400 ELCOМодель BB-VGL5.700 M /TC; выпуск с 03.2019 65301111Открыть карточку
1650 Кабель реле давления воздуха + штекер RAST2P/2X0,75 L710 ELCOМодель BB-VGL5.700 M /TC; выпуск с 03.2019 65300046Открыть карточку
1660 Кабель электродвигателя + штекер WIELAND 4P 4X1,5 L560 ELCOМодель BB-VGL5.700 M /TC; выпуск с 03.2019 65301000Открыть карточку
1675 Кабель электродвигателя + штекер 3P. L1700 ELCOМодель BB-VGL5.700 M /TC; выпуск с 03.2019 13009800Открыть карточку
1697 Кабель SUPPLY CONSOLE LAMTEC F152 ELCOМодель BB-VGL5.700 M /TC; выпуск с 03.2019 65326222Открыть карточку
1699 Соединительный кабель Elco 65312244Модель BB-VGL5.700 M /TC; выпуск с 03.2019 65312244Открыть карточку
1700 Менеджер горения Lamtec BT340 — OEM ELCO 65327124Модель BB-VGL5.700 M /TC; выпуск с 03.2019 65327124Открыть карточку
1710 LCM100 MODULE (LSB-M 667R0500-1)Модель BB-VGL5.700 M /TC; выпуск с 03.2019 65311790Уточнить у менеджера
1715 Модуль Elco DFM300 667R0600-1 65311791Модель BB-VGL5.700 M /TC; выпуск с 03.2019 65311791Открыть карточку
1815 Миниконтактор Elco 11 BG09 10 A230 65074309Модель BB-VGL5.700 M /TC; выпуск с 03.2019Обозначение в перечне: GMP 65074309Открыть карточку
1830 Держатель реле FIN 95,05 78,6X15,6X75 ELCOМодель BB-VGL5.700 M /TC; выпуск с 03.2019 13017720Открыть карточку
1835 Реле FIN 40.52 230V 2 контакта ELCOМодель BB-VGL5.700 M /TC; выпуск с 03.2019 13017721Открыть карточку
Параметры

Технические характеристики

Вид топлива
газ/дизельное топливо
Страна бренда
Италия
Противодавление
от 0 до 9 мбар
Электропитание
220 В
Вес, кг
60
Ширина, см
58.1
Высота, см
54.9
Длина, см
75.2
Рабочая температура
от -10 до 60 °C
Мощность горелки
от 200 до 700 кВт
Класс электрозащиты
IP 41
Комплектация
без газовой рампы, без головы сгорания
Вид горелки
комбинированная
Электродвигатель
1 100 Вт
Потребляемая электрическая мощность
2 000 Вт
Уровень шума
78 дБ
Исполнение горелки
прогрессивная-электронномодулируемая
Единица продажи
шт
Артикул производителя
3836820
