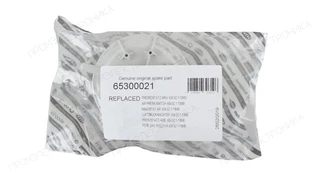

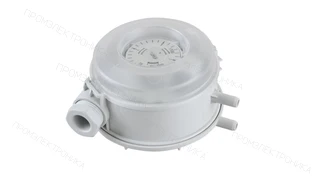

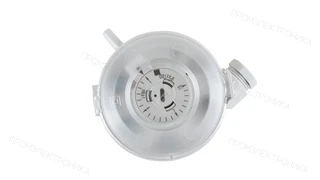

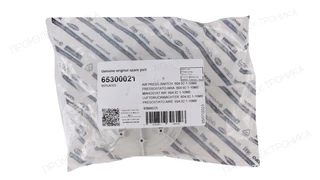

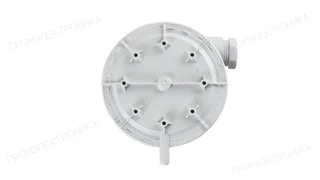

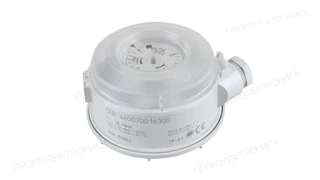

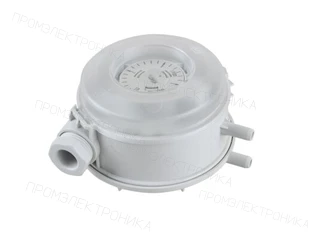

Реле давления Elco 604.99882 — 65300021
Реле давления: диапазон регулировки: от 1 до 10 мбар; максимальное рабочее давление: 75 мбар.
Электрическое подключение: кабельный ввод M20 · Контролируемое давление: Дифференциальное давление · Степень защиты: IP54 · Максимальное рабочее давление: 75 мбар · Рабочая среда: Воздух · Рабочая среда: Нейтральные газы · Бренд горелки / OEM: ELCO · Диапазон регулировки: 1…10 мбар
Описание
Реле давления Elco 604.99882 — 65300021
Реле давления: диапазон регулировки: от 1 до 10 мбар; максимальное рабочее давление: 75 мбар.
Параметры исполнения
- Диапазон регулировки
- от 1 до 10 мбар
- Максимальное рабочее давление
- 75 мбар
- Рабочая среда
- воздух, нейтральные газы
- Для контроля
- дифференциального давления
- Тип соединения
- Rp 1/8"
- Вид подключения
- кабельный ввод M20
- Степень защиты
- IP54
- Рабочая температура окр. среды
- от -30 до 85 °C
Проверка перед заменой и заказом
Укажите маркировку 65300021 и количество. Сопоставьте рабочую среду, вид контролируемого давления, диапазон настройки, допустимое давление, присоединения и контакты. При замене приложите фото шильдика и схему подключения.
Диапазон настройки, максимальное рабочее давление и дифференциал переключения — разные параметры. Совпадение серии или наличие альтернативного артикула само по себе не подтверждает взаимозаменяемость.
Документация
Доступные документы показаны в отдельном разделе с языком и редакцией. Проверьте обозначение изделия и область применения руководства; если нужного документа нет, укажите его в запросе КП.
Применяемость
Артикул 65300021 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco VG 4.460 M KL /TC |
Реле давления воздухa
Позиция на схеме: 571
Узел: Корпус |
| Elco VG 4.460 M KN /TC |
Реле давления воздухa
Позиция на схеме: 571
Узел: Корпус |
| Elco VG 4.610 M KL /TC |
Реле давления воздухa
Позиция на схеме: 571
Узел: Корпус |
| Elco VG 4.610 M KN /TC |
Реле давления воздухa
Позиция на схеме: 571
Узел: Корпус |
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
В каких горелках применяется
Артикул 65300021 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- ELCO BB-VG6.1600 M R /TC
- Код оборудования
- 3834726
- Позиция на схеме
- 1210
- Период оборудования
- с 07-2015 до -
-
- Код оборудования
- 3834730
- Позиция на схеме
- 1210
- Период оборудования
- с 10-2015 до -
- ELCO BB-VG6.2100 M R /TC
- Код оборудования
- 3834727
- Позиция на схеме
- 1210
- Период оборудования
- с 10-2015 до -
-
- Код оборудования
- 3834731
- Позиция на схеме
- 1210
- Период оборудования
- с 06-2015 до -
- ELCO BB-VG5.750 M/TC
- Код оборудования
- 3837042
- Позиция на схеме
- 1210
- Период оборудования
- с 07-2021 до -
- ELCO BB-VG5.950 M/TC
- Код оборудования
- 3833683
- Позиция на схеме
- 1210
- Период оборудования
- с 02-2013 до -
- ELCO BB-VG5.950 M/TC/PED
- Код оборудования
- 3834669
- Позиция на схеме
- 1210
- Период оборудования
- с 04-2015 до -
- ELCO BB-VG6.1600 M/TC
- Код оборудования
- 3833687
- Позиция на схеме
- 1210
- Период оборудования
- с 01-2013 до -
- ELCO BB-VG6.2100 M/TC
- Код оборудования
- 3833688
- Позиция на схеме
- 1210
- Период оборудования
- с 01-2013 до -
- ELCO BB-VG6.1600 M/TC/PED
- Код оборудования
- 3834671
- Позиция на схеме
- 1210
- Период оборудования
- с 04-2015 до -
- ELCO BB-VG6.2100 M/TC/PED
- Код оборудования
- 3834672
- Позиция на схеме
- 1210
- Период оборудования
- с 04-2015 до -
- ELCO BB-VG6.1600 MV/TC
- Код оборудования
- 3834754
- Позиция на схеме
- 1906
- Период оборудования
- с 09-2015 до -
-
- Код оборудования
- 3834758
- Позиция на схеме
- 1906
- Период оборудования
- с 09-2015 до -
- ELCO BB-VG6.2100 MV/TC
- Код оборудования
- 3834755
- Позиция на схеме
- 1906
- Период оборудования
- с 09-2015 до -
-
- Код оборудования
- 3834759
- Позиция на схеме
- 1906
- Период оборудования
- с 09-2015 до -
- ELCO BB-VG5.950 M R /TC
- Код оборудования
- 3834722
- Позиция на схеме
- 1210
- Период оборудования
- с 01-2016 до -
-
- Код оборудования
- 3834728
- Позиция на схеме
- 1210
- Период оборудования
- с 01-2016 до -
- ELCO BB-VGL4.460 DP
- Код оборудования
- 3834553
- Позиция на схеме
- 1180
- Период оборудования
- с 06-2014 до -
- ELCO BB-VGL4.610 DP
- Код оборудования
- 3834554
- Позиция на схеме
- 1180
- Период оборудования
- с 06-2014 до -
- ELCO BB-VGL 06.1600 M/BT3/PED
- Код оборудования
- 3835901
- Позиция на схеме
- 1210
- Период оборудования
- с 06-2018 до -
- ELCO BB-VGL 06.1600 M/BT3/PED
- Код оборудования
- 3835902
- Позиция на схеме
- 1210
- Период оборудования
- с 06-2018 до -
- ELCO BB-VGL06.1600 MV / TC
- Код оборудования
- 3835968
- Позиция на схеме
- 1210
- Период оборудования
- с 07-2017 до -
- ELCO BB-VGL06.1600 MV/BT3/PED
- Код оборудования
- 3836096
- Позиция на схеме
- 1210
- Период оборудования
- с 09-2017 до -
- ELCO BB-VGL 06.2100 M/BT3/PED
- Код оборудования
- 3835348
- Позиция на схеме
- 1210
- Период оборудования
- с 06-2018 до -
- ELCO BB-VGL06.2100 M/TC
- Код оборудования
- 3836220
- Позиция на схеме
- 1210
- Период оборудования
- с 10-2017 до -
- ELCO BB-VGL06.2100 MV / TC
- Код оборудования
- 3836629
- Позиция на схеме
- 1210
- Период оборудования
- с 11-2018 до -
- ELCO BB-VGL4.460 DP
- Позиция на схеме
- 1180
- ELCO BB-VGL4.610 DP
- Позиция на схеме
- 1180
- ELCO BB-VG5.950 M /TC
- Код оборудования
- 3833683
- Позиция на схеме
- 1210
- Период оборудования
- с 02-2013 до -
- ELCO BB-VG5.950 MV /TC
- Код оборудования
- 3834752
- Позиция на схеме
- 5006
- Период оборудования
- с 09-2015 до -
-
- Код оборудования
- 3834756
- Позиция на схеме
- 5006
- Период оборудования
- с 09-2015 до -
- ELCO BB-VGL5.700 M /TC
- Код оборудования
- 3836820
- Позиция на схеме
- 1210
- Период оборудования
- с 03-2019 до -
- ELCO BB-VGL5.700 M V /TC
- Код оборудования
- 3836824
- Позиция на схеме
- 1210
- Период оборудования
- с 03-2019 до -
- ELCO BB-VGL5.1000 M /TC
- Код оборудования
- 3836821
- Позиция на схеме
- 1210
- Период оборудования
- с 03-2019 до -
- ELCO BB-VGL5.1000 M V /TC
- Код оборудования
- 3836825
- Позиция на схеме
- 1210
- Период оборудования
- с 03-2019 до -
- ELCO BB-VGL6.1600 M /TC
- Код оборудования
- 3836822
- Позиция на схеме
- 1210
- Период оборудования
- с 03-2019 до -
- ELCO BB-VGL6.1600 M V /TC
- Код оборудования
- 3836826
- Позиция на схеме
- 1210
- Период оборудования
- с 03-2019 до -
- ELCO BB-VGL6.2100 M /TC
- Код оборудования
- 3836823
- Позиция на схеме
- 1210
- Период оборудования
- с 03-2019 до -
- ELCO BB-VGL6.2100 M V /TC
- Код оборудования
- 3836827
- Позиция на схеме
- 1210
- Период оборудования
- с 03-2019 до -
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Вес, кг
- 0.09
- Ширина, см
- 8.8
- Высота, см
- 5.2
- Длина, см
- 9.1
- Степень защиты
- IP54
- Тип соединения
- Rp 1/8"
- Рабочая температура окр. среды
- от -30 до 85 °C
- Вид подключения
- кабельный ввод M20
- Диапазон срабатывания
- от 0 до 0,05 мбар
- Максимальное рабочее давление
- 75 мбар
- Диапазон регулировки
- от 1 до 10 мбар
- Для контроля
- дифференциального давления
- Рабочая среда
- воздух, нейтральные газы
- Единица продажи
- шт
- MPN / артикул
- 65300021
