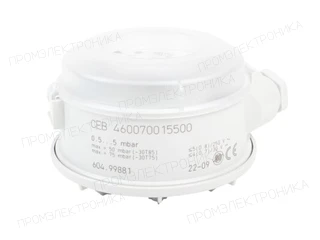

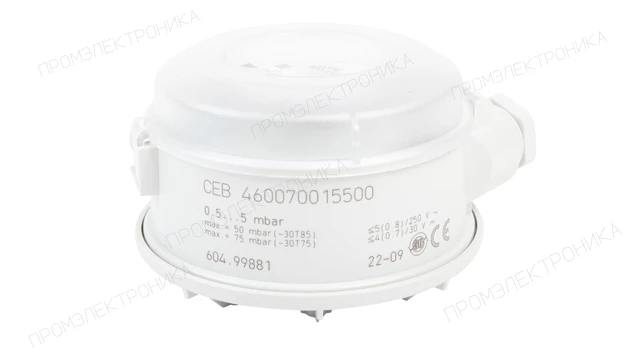

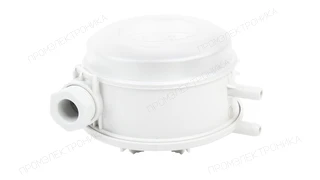

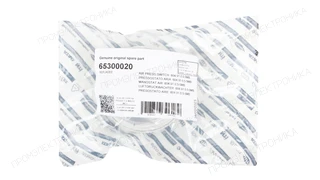

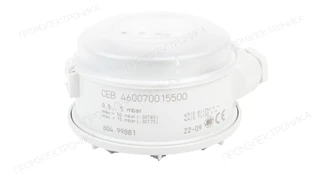

Реле давления Elco 604.99881 — 65300020
Реле давления: максимальное рабочее давление: 50 мбар; рабочая среда: воздух, нейтральные газы.
Электрическое подключение: кабельный ввод PG11 · Контролируемое давление: Дифференциальное давление · Степень защиты: IP54 · Максимальное рабочее давление: 50 мбар · Рабочая среда: Воздух · Рабочая среда: Нейтральные газы · Бренд горелки / OEM: ELCO · Диапазон регулировки: 0.5…5 мбар
Описание
Реле давления Elco 604.99881 — 65300020
Реле давления: максимальное рабочее давление: 50 мбар; рабочая среда: воздух, нейтральные газы.
Параметры исполнения
- Максимальное рабочее давление
- 50 мбар
- Рабочая среда
- воздух, нейтральные газы
- Для контроля
- дифференциального давления
- Тип соединения
- Rp 1/8"
- Вид подключения
- кабельный ввод PG11
- Степень защиты
- IP54
- Рабочая температура окр. среды
- от -30 до 85 °C
Проверка перед заменой и заказом
Укажите маркировку 65300020 и количество. Сопоставьте рабочую среду, вид контролируемого давления, диапазон настройки, допустимое давление, присоединения и контакты. При замене приложите фото шильдика и схему подключения.
Диапазон настройки, максимальное рабочее давление и дифференциал переключения — разные параметры. Совпадение серии или наличие альтернативного артикула само по себе не подтверждает взаимозаменяемость.
Документация
Доступные документы показаны в отдельном разделе с языком и редакцией. Проверьте обозначение изделия и область применения руководства; если нужного документа нет, укажите его в запросе КП.
Применяемость
Артикул 65300020 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco VG 2.120 M KL /TC |
Реле давления воздуха
Позиция на схеме: 571
Узел: Корпус |
| Elco VG 2.120 M KN /TC |
Реле давления воздуха
Позиция на схеме: 571
Узел: Корпус |
| Elco VG 2.160 M KL /TC |
Реле давления воздуха
Позиция на схеме: 571
Узел: Корпус |
| Elco VG 2.160 M KN /TC |
Реле давления воздуха
Позиция на схеме: 571
Узел: Корпус |
| Elco VG 2.210 M KL /TC |
Реле давления воздуха
Позиция на схеме: 571
Узел: Корпус |
| Elco VG 2.210 M KN /TC |
Реле давления воздуха
Позиция на схеме: 571
Узел: Корпус |
Свернуть список
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco VG 3.290 M KL /TC |
Реле давления воздухa
Позиция на схеме: 571
Узел: Корпус |
| Elco VG 3.290 M KN /TC |
Реле давления воздухa
Позиция на схеме: 571
Узел: Корпус |
| Elco VG 3.360 M KL /TC |
Реле давления воздухa
Позиция на схеме: 571
Узел: Корпус |
| Elco VG 3.360 M KN /TC |
Реле давления воздухa
Позиция на схеме: 571
Узел: Корпус |
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
В каких горелках применяется
Артикул 65300020 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- ELCO BB-VG 3.290 D E
- Код оборудования
- 3836530
- Позиция на схеме
- 1170
- Период оборудования
- с 06-2018 до -
- ELCO BB-VG 3.290 M E /TC
- Код оборудования
- 3836536
- Позиция на схеме
- 1170
- Период оборудования
- с 06-2018 до -
- ELCO BB-VG 3.350 M E /TC
- Код оборудования
- 3836537
- Позиция на схеме
- 1170
- Период оборудования
- с 06-2018 до -
- ELCO BB-VG3.290 D
- Код оборудования
- 3832897
- Позиция на схеме
- 1170
- Период детали
- с 12/17
- Период оборудования
- с 10-2011 до -
- ELCO BB-VG3.290 D (60HZ)
- Код оборудования
- 3833963
- Позиция на схеме
- 1170
- Период детали
- с 12/17
- Период оборудования
- с 10-2011 до -
- ELCO BB-VG 3.290 DP E
- Код оборудования
- 3836532
- Позиция на схеме
- 1170
- Период оборудования
- с 06-2018 до -
- ELCO BB-VG3.290 DP
- Код оборудования
- 3832899
- Позиция на схеме
- 1170
- Период детали
- с 12/17
- Период оборудования
- с 10-2011 до -
- ELCO BB-VG3.290 DP 60H
- Позиция на схеме
- 1170
- Период детали
- с 12/17
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Вес, кг
- 0.15
- Ширина, см
- 8.8
- Высота, см
- 5.2
- Длина, см
- 9.1
- Степень защиты
- IP54
- Тип соединения
- Rp 1/8"
- Рабочая температура окр. среды
- от -30 до 85 °C
- Вид подключения
- кабельный ввод PG11
- Максимальное рабочее давление
- 50 мбар
- Диапазон регулировки
- от 0,5 до 5 мбар
- Для контроля
- дифференциального давления
- Рабочая среда
- воздух, нейтральные газы
- Дифференциал переключения
- 0,05 мбар
- Единица продажи
- шт
- MPN / артикул
- 65300020
