Дизельная горелка Elco VL 4.460 DP

MPN / артикул: 3833972
ELCO

Дизельная горелка Elco VL 4.460 DP, артикул 3833972. Раздел каталога: Дутьевые горелки. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.

Производитель горелкиELCO
Артикул3833972
РазделДутьевые горелки
Единицашт

Вид топлива: Дизельные · Производитель горелки: ELCO

Документация для оборудования4 материалов; язык и редакция указаны отдельно
Фото товара

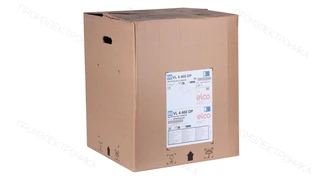

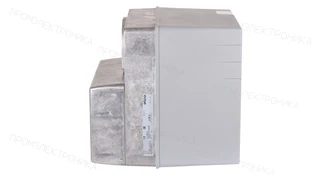

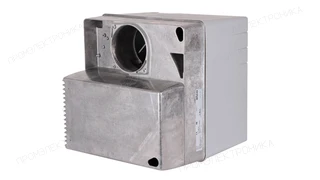

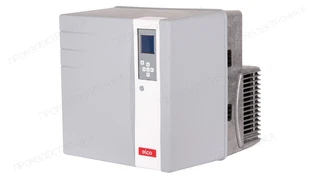

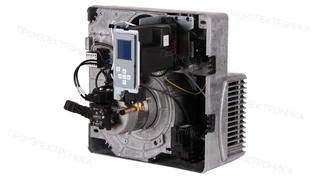

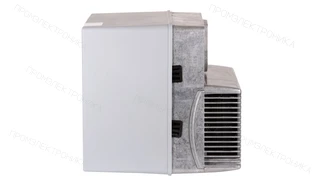

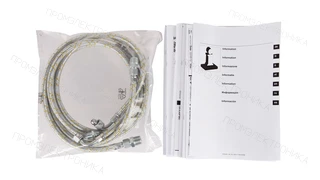

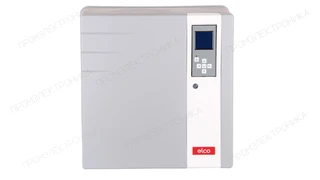

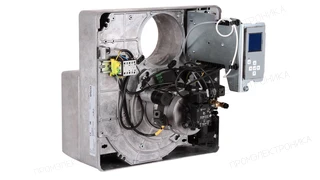

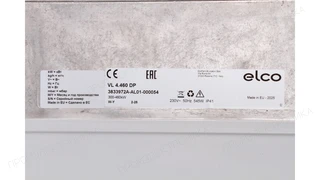

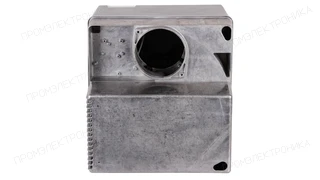

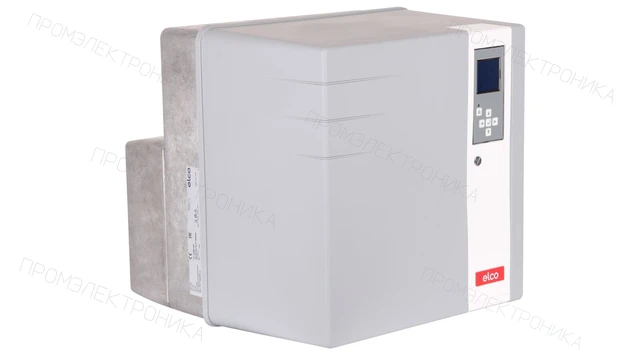

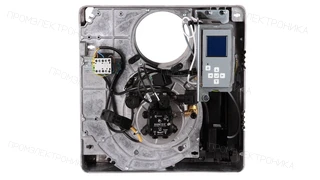

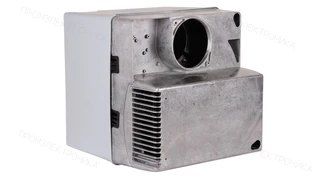

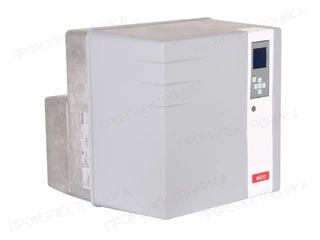

Дизельная горелка Elco VL 4.460 DP

1 / 15

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Дизельная горелка Elco VL 4.460 DP: техническое описание

Дизельная горелка Elco VL 4.460 DP — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — дизельная; регулирование мощности — прогрессивная-пневморегулируемая.

Рабочая область характеризуется параметрами: диапазон мощности — от 180 до 460 кВт; противодавление — от 0 до 5 мбар; расход топлива — 15,2 - 38,8 кг/ч. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

Монтажное исполнение: комплектация — без головы сгорания. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В; потребляемая мощность — 545 Вт; температура окружающей среды — от -10 до 60 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 420 Вт; уровень шума — 70 дБ.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Elco; артикул или обозначение — 3833972. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.

Перед заказом проверьте артикул 3833972, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Комплектующие горелки

Запчасти по каталогу горелки

Позиции из документации для артикула 3833972. Если у детали есть карточка в нашем каталоге, её можно открыть по ссылке.

Перед заказом сверяйте исполнение, дату выпуска и заводской номер горелки. Перечень содержит подтверждённые позиции; дополнительные варианты комплектации требуют отдельного подбора.

Поз.НаименованиеАртикул
1005 AIR BOX NC46-61/VECTRON 4Модель BB-VL 4.460 DP; выпуск с 02.2011 65326874Уточнить у менеджера
1010 INSULATION AIR INTAKE BOXМодель BB-VL 4.460 DP; выпуск с 02.2011 65300808Уточнить у менеджера
1015 Корпус 467X457X103 DRILL.D6 NC46/61/V4 ELCOМодель BB-VL 4.460 DP; выпуск с 02.2011 65326235Открыть карточку
1020 Направляющая всасываемого воздуха 119/114x60 78 черная Elco 13017364Модель BB-VL 4.460 DP; выпуск с 02.2011 13017364Открыть карточку
1030 Трансформатор розжига Elco EBI4 MC 052F4057Модель BB-VL 4.460 DP; выпуск с 02.2011 13009663Открыть карточку
1040 GROMMET/HOUSINGМодель BB-VL 4.460 DP; выпуск с 02.2011 13016845Уточнить у менеджера
1050 Воздушная заслонка Elco C05 65300810Модель BB-VL 4.460 DP; выпуск с 02.2011 65300810Открыть карточку
1060 Сервопривод Berger Lahr / Schneider Electric STE4,5 B0.37/6 -RМодель BB-VL 4.460 DP; выпуск с 02.2011 65300527Открыть карточку
Показать ещё 27 поз.
Поз.НаименованиеАртикул
1070 Рабочее колесо вентилятора Elco 180 x 75 мм 13011096Модель BB-VL 4.460 DP; выпуск с 02.2011 13011096Открыть карточку
1080 К-Т фиксаторов распорных кабельных D34X15/12 (3 PCS)/корпус ELCOМодель BB-VL 4.460 DP; выпуск с 02.2011 65300517Открыть карточку
1100 COVER GREY 458X462X276+SCREW/V 4Модель BB-VL 4.460 DP; выпуск с 02.2011 65300812Уточнить у менеджера
1111 FLAT HEAD SCREW M5X15Модель BB-VL 4.460 DP; выпуск с 02.2011 65300519Уточнить у менеджера
1145 Кнопка мотор D205/132/80X22,5/NC46-61/V4 ELCOМодель BB-VL 4.460 DP; выпуск с 02.2011 65301222Открыть карточку
1150 Конденсатор Elco 12 мкФ 13015715Модель BB-VL 4.460 DP; выпуск с 02.2011Обозначение в перечне: ACC 13015715Открыть карточку
1150 Конденсатор Elco 16 мкФ 65301178Модель BB-VL 4.460 DP; выпуск с 02.2011Обозначение в перечне: SIMEL 65301178Открыть карточку
1160 Электродвигатель Elco 41/T80-2M-420-32, 420 ВтМодель BB-VL 4.460 DP; выпуск с 02.2011 65300813Открыть карточку
1170 Сцепление электродвигателя Elco, 65074172 ElcoМодель BB-VL 4.460 DP; выпуск с 02.2011 65074172Открыть карточку
1175 OIL PUMP AT3 55 C 9550 2P 0500Модель BB-VL 4.460 DP; выпуск с 02.2011 13011938Уточнить у менеджера
1180 Ремкомплект насоса Elco 13010470Модель BB-VL 4.460 DP; выпуск с 02.2011 13010470Открыть карточку
1185 Электромагнитная катушка Elco 07 - 220-240VAC T80 13010006Модель BB-VL 4.460 DP; выпуск с 02.2011 13010006Открыть карточку
1200 Жидкотопливный шланг Elco G 1/4 - Rp 3/8 13004833Модель BB-VL 4.460 DP; выпуск с 02.2011 13004833Открыть карточку
1210 Поворотное соединение ELCOМодель BB-VL 4.460 DP; выпуск с 02.2011 13018875Открыть карточку
1220 Жидкотопливный электромагнитный клапан Suntec SL1V2807 13018872Модель BB-VL 4.460 DP; выпуск с 02.2011 13018872Открыть карточку
1221 Электромагнитная катушка Elco M13 13018853Модель BB-VL 4.460 DP; выпуск с 02.2011 13018853Открыть карточку
1230 Электроклапан жидкотопливный насосов SUNTEC SL1V2805 G1/8 9W 230V + штуцер ELCOМодель BB-VL 4.460 DP; выпуск с 02.2011 13018871Открыть карточку
1501 Менеджер горения ELCO TCH 311.00 — OEM ELCO 65300879Модель BB-VL 4.460 DP; выпуск с 02.2011 65300879Открыть карточку
1503 Кабель электропитания двигателя 288 мм Elco 13010519Модель BB-VL 4.460 DP; выпуск с 02.2011 13010519Открыть карточку
1504 CABLE IGNIT.TRANSFO+PLUG 2P/RAST2P L350Модель BB-VL 4.460 DP; выпуск с 02.2011 65300619Уточнить у менеджера
1505 Кабель электропитания 420 мм Elco 13011090Модель BB-VL 4.460 DP; выпуск с 02.2011 13011090Открыть карточку
1506 Кабель питания электроклапана + штекер DIN/RAST3P L350V2 ELCOМодель BB-VL 4.460 DP; выпуск с 02.2011 65301115Открыть карточку
1507 CABLE+PLUG WIE. 4P/RAST3P L250Модель BB-VL 4.460 DP; выпуск с 02.2011 65300531Уточнить у менеджера
1509 Кабель питания электроклапана + штекер 3P/RAST3P L475V3 ELCOМодель BB-VL 4.460 DP; выпуск с 02.2011 65301114Открыть карточку
1510 Держатель блока управления 205X246X93 90°-90° ELCOМодель BB-VL 4.460 DP; выпуск с 02.2011 65300524Открыть карточку
1525 DISPLAY/CONTROL UNIT TCG-TCH REL.2.2Модель BB-VL 4.460 DP; выпуск с 02.2011 65301109Уточнить у менеджера
1550 Реле электродвигателя Elco, 65301069Модель BB-VL 4.460 DP; выпуск с 02.2011 65301069Открыть карточку
Параметры

Технические характеристики

Вид топлива
дизельная
Страна бренда
Италия
Противодавление
от 0 до 5 мбар
Уровень шума
70 дБ
Электропитание
220 В
Вес, кг
40
Ширина, см
46.5
Высота, см
47.5
Длина, см
49.1
Рабочая температура
от -10 до 60 °C
Мощность горелки
от 180 до 460 кВт
Класс электрозащиты
IP 41
Электродвигатель
420 Вт
Исполнение горелки
прогрессивная-пневморегулируемая
Комплектация
без головы сгорания
Потребляемая электрическая мощность
545 Вт
Расход топлива
15,2 - 38,8 кг/ч
Единица продажи
шт
Артикул производителя
3833972
Материалы

Документация

Паспорт на горелку Elco VL 4.610 DP KNRU · PDF на prom-elec.com
Инструкция на горелку Elco VL 4.610 DP KNRU · PDF на prom-elec.com
Инструкция на горелку Elco VL 4.610 DP KNXX · PDF на prom-elec.com
Инструкция на горелку Elco VL 4.610 DP KNXX · PDF на prom-elec.com
