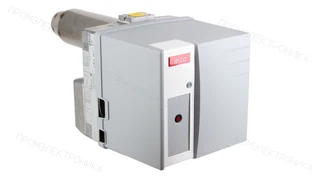

Газовая горелка Elco VG 2.140 E KL

Газовая горелка Elco VG 2.140 E KL: техническое описание

Газовая горелка Elco VG 2.140 E KL — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газовая; регулирование мощности — одноступенчатая.

Рабочая область характеризуется параметрами: диапазон мощности — от 80 до 140 кВт; противодавление — от 0 до 1,5 мбар; расход газа — от 0 до 13,5 Нм³/ч; давление газа перед рампой — от 5,5 до 14 мбар. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

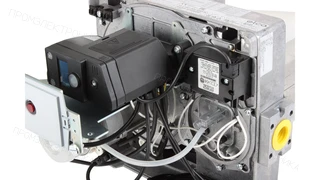

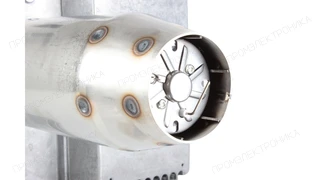

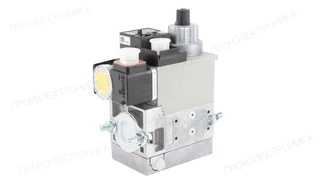

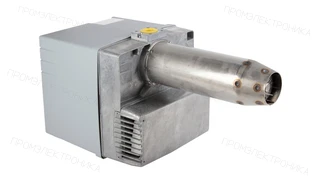

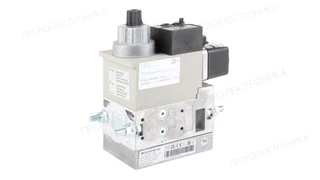

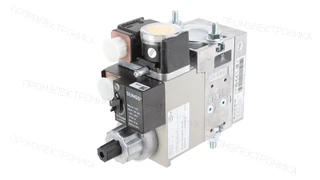

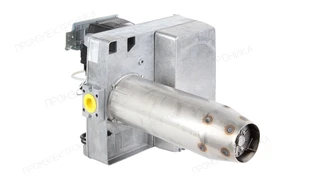

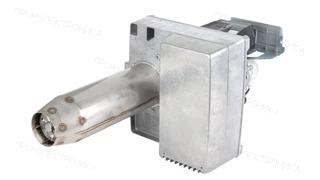

Монтажное исполнение: пламенная труба — удлиненная; длина пламенной трубы — 270 мм; диаметр пламенной трубы — 115 мм; присоединение — Rp 3/4"; комплектация — с газовой рампой и с головой сгорания. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В; потребляемая мощность — 175 Вт; степень защиты — IP21; температура окружающей среды — от -10 до 50 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 160 Вт; уровень шума — 62 дБ.

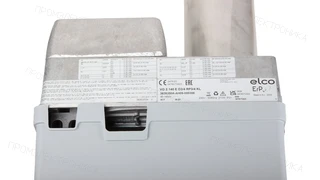

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Elco; артикул или обозначение — 3836350. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
