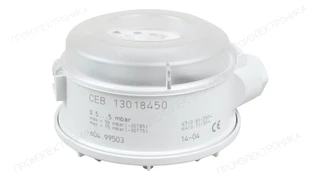

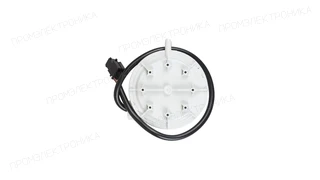

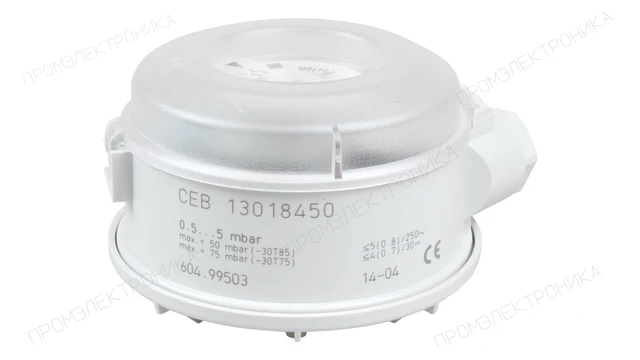

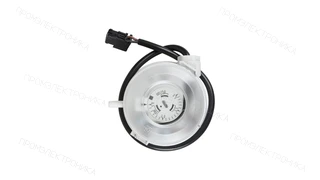

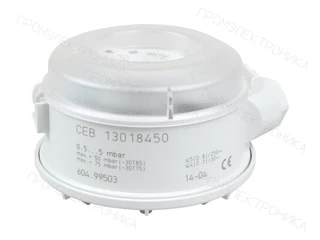

Реле давления Huba Control 604.99503 — 13020502
Реле давления: максимальное рабочее давление: 50 мбар; рабочая среда: воздух, нейтральные газы.
Электрическое подключение: кабельный ввод PG11 · Контролируемое давление: Дифференциальное давление · Степень защиты: IP54 · Максимальное рабочее давление: 50 мбар · Рабочая среда: Воздух · Рабочая среда: Нейтральные газы · Бренд горелки / OEM: ELCO · Диапазон регулировки: 0.5…5 мбар
Описание
Реле давления Huba Control 604.99503 — 13020502
Реле давления: максимальное рабочее давление: 50 мбар; рабочая среда: воздух, нейтральные газы.
Параметры исполнения
- Максимальное рабочее давление
- 50 мбар
- Рабочая среда
- воздух, нейтральные газы
- Для контроля
- дифференциального давления
- Тип соединения
- Rp 1/8"
- Вид подключения
- кабельный ввод PG11
- Степень защиты
- IP54
- Рабочая температура окр. среды
- от -30 до 85 °C
Проверка перед заменой и заказом
Укажите маркировку 13020502 и количество. Сопоставьте рабочую среду, вид контролируемого давления, диапазон настройки, допустимое давление, присоединения и контакты. При замене приложите фото шильдика и схему подключения.
Диапазон настройки, максимальное рабочее давление и дифференциал переключения — разные параметры. Совпадение серии или наличие альтернативного артикула само по себе не подтверждает взаимозаменяемость.
Документация
Доступные документы показаны в отдельном разделе с языком и редакцией. Проверьте обозначение изделия и область применения руководства; если нужного документа нет, укажите его в запросе КП.
Подбор ELCO 13020502
ELCO 13020502: Реле давления воздуха 604.91 0,5-5MB + кабель со штекером. Артикул встречается в перечнях деталей 51 обозначений оборудования. Точное исполнение выбирайте в списке применяемости.
- Артикул детали
- 13020502
Что сверить перед заказом
- Сверьте полное обозначение и заводской код горелки. Поиск в списке применяемости учитывает модель, код, позицию и условия исполнения.
- Сопоставьте позицию детали на схеме и указанные периоды выпуска. Пустой период означает, что дата в сохранённой строке не указана.
- Для заявки укажите артикул 13020502, код и серийный номер горелки, количество и приложите фото шильдика.
Как проверить документацию
У каждой позиции указаны имя сохранённого файла каталога и страница с артикулом. При запросе документа передайте эти сведения вместе с маркировкой горелки, чтобы проверить нужное исполнение и редакцию.
Альтернативные артикулы
- Elco
- 13018450
- Elco
- 13018632
- Elco
- 13022091
- Elco
- 13022125
Применяемость
Артикул 13020502 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco P 02.120G |
Реле давления воздуха
Позиция на схеме: 27
|
| Elco P 02.160G |
Реле давления воздуха
Позиция на схеме: 27
|
| Elco VG 02.120 DP KL |
Реле давления воздуха
Позиция на схеме: 30
|
| Elco VG 02.120 DP KN |
Реле давления воздуха
Позиция на схеме: 30
|
| Elco VG 02.120 DUO KL |
Реле давления воздуха VG 02.120/160
Позиция на схеме: 28
|
| Elco VG 02.120 DUO KN |
Реле давления воздуха VG 02.120/160
Позиция на схеме: 28
|
Свернуть список
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco VG 02.120 KL |
Реле давления воздуха VG 02.120/160
Позиция на схеме: 25
|
| Elco VG 02.120 KN |
Реле давления воздуха VG 02.120/160
Позиция на схеме: 25
|
| Elco VG 02.120 MODULO KL |
Реле давления воздуха
Позиция на схеме: 28
|
| Elco VG 02.120 MODULO KN |
Реле давления воздуха
Позиция на схеме: 28
|
| Elco VG 02.160 DP KL |
Реле давления воздуха
Позиция на схеме: 30
|
| Elco VG 02.160 DP KN |
Реле давления воздуха
Позиция на схеме: 30
|
| Elco VG 02.160 DUO KL |
Реле давления воздуха VG 02.120/160
Позиция на схеме: 28
|
| Elco VG 02.160 DUO KN |
Реле давления воздуха VG 02.120/160
Позиция на схеме: 28
|
| Elco VG 02.160 KL |
Реле давления воздуха VG 02.120/160
Позиция на схеме: 25
|
| Elco VG 02.160 KN |
Реле давления воздуха VG 02.120/160
Позиция на схеме: 25
|
| Elco VG 02.160 MODULO KL |
Реле давления воздуха
Позиция на схеме: 28
|
| Elco VG 02.160 MODULO KN |
Реле давления воздуха
Позиция на схеме: 28
|
| Elco VG 02.210 MODULO KL |
Реле давления воздуха
Позиция на схеме: 28
|
| Elco VG 02.210 MODULO KN |
Реле давления воздуха
Позиция на схеме: 28
|
| Elco VG 02.210-1 DP KL |
Реле давления воздуха
Позиция на схеме: 30
|
| Elco VG 02.210-1 DP KN |
Реле давления воздуха
Позиция на схеме: 30
|
| Elco VG 02.210-2 DP KL |
Реле давления воздуха
Позиция на схеме: 30
|
| Elco VG 02.210-2 DP KN |
Реле давления воздуха
Позиция на схеме: 30
|
| Elco VG 2.120 D KL |
Реле давления воздуха VG 2.120/160 D
Позиция на схеме: 571
Узел: Корпус |
| Elco VG 2.120 D KN |
Реле давления воздуха VG 2.120/160 D
Позиция на схеме: 571
Узел: Корпус |
| Elco VG 2.140 KL |
Реле давления воздуха VG 2.140
Позиция на схеме: 571
Узел: Корпус |
| Elco VG 2.140 KN |
Реле давления воздуха VG 2.140
Позиция на схеме: 571
Узел: Корпус |
| Elco VG 2.160 D KL |
Реле давления воздуха VG 2.120/160 D
Позиция на схеме: 571
Узел: Корпус |
| Elco VG 2.160 D KN |
Реле давления воздуха VG 2.120/160 D
Позиция на схеме: 571
Узел: Корпус |
| Elco VG 3.290 D KL |
Реле давления воздухa
Позиция на схеме: 571
Узел: Корпус |
| Elco VG 3.290 D KN |
Реле давления воздухa
Позиция на схеме: 571
Узел: Корпус |
| Elco VG 3.290 D/TC KL |
Реле давления воздухa
Позиция на схеме: 571
Узел: Корпус |
| Elco VG 3.290 D/TC KN |
Реле давления воздухa
Позиция на схеме: 571
Узел: Корпус |
| Elco VG 3.290 DP KL |
Реле давления воздухa
Позиция на схеме: 571
Узел: Корпус |
| Elco VG 3.290 DP KN |
Реле давления воздухa
Позиция на схеме: 571
Узел: Корпус |
| Elco VG 3.360 D KL |
Реле давления воздухa
Позиция на схеме: 571
Узел: Корпус |
| Elco VG 3.360 D KN |
Реле давления воздухa
Позиция на схеме: 571
Узел: Корпус |
| Elco VG 3.360 D/TC KL |
Реле давления воздухa
Позиция на схеме: 571
Узел: Корпус |
| Elco VG 3.360 D/TC KN |
Реле давления воздухa
Позиция на схеме: 571
Узел: Корпус |
| Elco VG 3.360 DP KL |
Реле давления воздухa
Позиция на схеме: 571
Узел: Корпус |
| Elco VG 3.360 DP KN |
Реле давления воздухa
Позиция на схеме: 571
Узел: Корпус |
| Elco VGL 02.120 KL |
Реле давления воздуха
Позиция на схеме: 06
|
| Elco VGL 02.210 KL |
Реле давления воздуха
Позиция на схеме: 06
|
| Elco VGL 2.120 KL |
Реле давления воздуха
Позиция на схеме: 557
Узел: Корпус |
| Elco VGL 2.210 KL |
Реле давления воздуха
Позиция на схеме: 557
Узел: Корпус |
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
В каких горелках применяется
Артикул 13020502 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
Исполнение не найдено. Проверьте обозначение или сбросьте фильтр.
- ELCO BB-VGL3.290 D
- Позиция на схеме
- 1230
Страницы источника:VGL3.290-360 D - ТХ+ЗЧ+СЭ горелок ГАЗ-ДИЗ. ELCO (420010545600B).pdf — стр. 13
- ELCO BB-VGL3.360 D
- Позиция на схеме
- 1230
Страницы источника:VGL3.290-360 D - ТХ+ЗЧ+СЭ горелок ГАЗ-ДИЗ. ELCO (420010545600B).pdf — стр. 13
- Узел горелки CB-VG2.120 D E D3/4” RP3/4” KN
- Код оборудования
- 3836356
- Позиция на схеме
- 1180
- Период оборудования
- с 06-2018 до -
Страницы источника:VG2 D E - ЗЧ горелки ГАЗ. ELCO (420010930601A).pdf — стр. 3
- Узел горелки CB-VG2.120 D E D3/4” RP3/4” KL
- Код оборудования
- 3836357
- Позиция на схеме
- 1180
- Период оборудования
- с 06-2018 до -
Страницы источника:VG2 D E - ЗЧ горелки ГАЗ. ELCO (420010930601A).pdf — стр. 3
- Узел горелки CB-VG2.160 D E D3/4” RP3/4” KN
- Код оборудования
- 3836358
- Позиция на схеме
- 1180
- Период оборудования
- с 06-2018 до -
Страницы источника:VG2 D E - ЗЧ горелки ГАЗ. ELCO (420010930601A).pdf — стр. 3
- Узел горелки CB-VG2.160 D E D3/4” RP3/4” KL
- Код оборудования
- 3836359
- Позиция на схеме
- 1180
- Период оборудования
- с 07-2018 до -
Страницы источника:VG2 D E - ЗЧ горелки ГАЗ. ELCO (420010930601A).pdf — стр. 3
- Узел горелки CB-VG2.205 D E D3/4” RP3/4” KN
- Код оборудования
- 3836362
- Позиция на схеме
- 1180
- Период оборудования
- с 09-2018 до -
Страницы источника:VG2 D E - ЗЧ горелки ГАЗ. ELCO (420010930601A).pdf — стр. 3
- Узел горелки CB-VG2.205 D E D3/4” RP3/4” KL
- Код оборудования
- 3836363
- Позиция на схеме
- 1180
- Период оборудования
- с 09-2018 до -
Страницы источника:VG2 D E - ЗЧ горелки ГАЗ. ELCO (420010930601A).pdf — стр. 3
- Узел горелки CB-VG2.205 D E D1”1/4” RP1”1/4” KN
- Код оборудования
- 3836360
- Позиция на схеме
- 1180
- Период оборудования
- с 10-2018 до -
Страницы источника:VG2 D E - ЗЧ горелки ГАЗ. ELCO (420010930601A).pdf — стр. 3
- Узел горелки CB-VG2.205 D E D1”1/4 RP1”1/4 KL
- Код оборудования
- 3836361
- Позиция на схеме
- 1180
- Период оборудования
- с 06-2018 до -
Страницы источника:VG2 D E - ЗЧ горелки ГАЗ. ELCO (420010930601A).pdf — стр. 3
- ELCO BB-VG3.290 V
- Позиция на схеме
- 1180
Страницы источника:VG3.290-360 V - ТХ (420010526700A).pdf — стр. 13
- ELCO BB-VG3.360 V
- Позиция на схеме
- 1180
Страницы источника:VG3.290-360 V - ТХ (420010526700A).pdf — стр. 13
- ELCO BB-VG 3.350 D E
- Код оборудования
- 3836531
- Позиция на схеме
- 1170
- Период оборудования
- с 06-2018 до -
Страницы источника:VG3.290-350 D E - ЗЧ горелок ГАЗ. (420010931000A).pdf — стр. 3
- ELCO VG2.210 V D3/4"-RP3/4 " KN
- Позиция на схеме
- 1180
Страницы источника:VG3.210 V - ТХ (420010533000A).pdf — стр. 11
- ELCO VG2.210 V D3/4"-RP3/4" KL
- Позиция на схеме
- 1180
Страницы источника:VG3.210 V - ТХ (420010533000A).pdf — стр. 11
- ELCO VG2.210 V D332-3/4"-RP3/4" KN
- Позиция на схеме
- 1180
Страницы источника:VG3.210 V - ТХ (420010533000A).pdf — стр. 11
- ELCO VG2.210 V D332 - 3/4"-RP3/4" KL
- Позиция на схеме
- 1180
Страницы источника:VG3.210 V - ТХ (420010533000A).pdf — стр. 11
- ELCO VG2.210 V D1"1/4-RP1"1/4 KN
- Позиция на схеме
- 1180
Страницы источника:VG3.210 V - ТХ (420010533000A).pdf — стр. 11
- ELCO VG2.210 V D1"1/4-RP1"1/4 KL
- Позиция на схеме
- 1180
Страницы источника:VG3.210 V - ТХ (420010533000A).pdf — стр. 11
- ELCO BB-VG3.290 D
- Код оборудования
- 3832897
- Позиция на схеме
- 1170
- Период детали
- до 11/17
- Период оборудования
- с 10-2011 до -
Страницы источника:VG3.290-360 D - ЗЧ горелок ГАЗ. (420010815001A).pdf — стр. 3
- ELCO BB-VG3.290 D (60HZ)
- Код оборудования
- 3833963
- Позиция на схеме
- 1170
- Период детали
- до 11/17
- Период оборудования
- с 10-2011 до -
Страницы источника:VG3.290-360 D - ЗЧ горелок ГАЗ. (420010815001A).pdf — стр. 3
- ELCO BB-VG3.360 D
- Код оборудования
- 3832898
- Позиция на схеме
- 1170
- Период оборудования
- с 07-2010 до -
Страницы источника:VG3.290-360 D - ЗЧ горелок ГАЗ. (420010815001A).pdf — стр. 3
- ELCO BB-VG3.360 D (60HZ)
- Код оборудования
- 3833965
- Позиция на схеме
- 1170
- Период оборудования
- с 07-2010 до -
Страницы источника:VG3.290-360 D - ЗЧ горелок ГАЗ. (420010815001A).pdf — стр. 3
- ELCO BB-VG3.360 D 60HZ
- Код оборудования
- 3834796
- Позиция на схеме
- 1170
- Период оборудования
- с 07-2015 до -
Страницы источника:VG3.290-360 D - ЗЧ горелок ГАЗ. (420010815001A).pdf — стр. 3
- Узел горелки CB-VG2.120 DP E D332 - 3/4” RP3/4” KN
- Код оборудования
- 3836364
- Позиция на схеме
- 1180
- Период оборудования
- с 07-2018 до -
Страницы источника:VG2 DP E - ЗЧ горелки газ. (420010930701A).pdf — стр. 3
- Узел горелки CB-VG2.120 DP E D332 - 3/4” RP3/4” KL
- Код оборудования
- 3836365
- Позиция на схеме
- 1180
- Период оборудования
- с 09-2018 до -
Страницы источника:VG2 DP E - ЗЧ горелки газ. (420010930701A).pdf — стр. 3
- Узел горелки CB-VG2.120 DP E D333-3/4” RP3/4” KN
- Код оборудования
- 3836366
- Позиция на схеме
- 1180
- Период оборудования
- с 09-2018 до -
Страницы источника:VG2 DP E - ЗЧ горелки газ. (420010930701A).pdf — стр. 3
- Узел горелки CB-VG2.120 DP E D333-3/4” RP3/4” KL
- Код оборудования
- 3836367
- Позиция на схеме
- 1180
- Период оборудования
- с 09-2018 до -
Страницы источника:VG2 DP E - ЗЧ горелки газ. (420010930701A).pdf — стр. 3
- Узел горелки CB-VG2.160 DP E D345-3/4” RP3/4” KN
- Код оборудования
- 3836368
- Позиция на схеме
- 1180
- Период оборудования
- с 09-2018 до -
Страницы источника:VG2 DP E - ЗЧ горелки газ. (420010930701A).pdf — стр. 3
- Узел горелки CB-VG2.160 DP E D345-3/4” RP3/4” KL
- Код оборудования
- 3836369
- Позиция на схеме
- 1180
- Период оборудования
- с 09-2018 до -
Страницы источника:VG2 DP E - ЗЧ горелки газ. (420010930701A).pdf — стр. 3
- Узел горелки CB-VG2.160 DP E D347-3/4” RP3/4” KN
- Код оборудования
- 3836370
- Позиция на схеме
- 1180
- Период оборудования
- с 06-2018 до -
Страницы источника:VG2 DP E - ЗЧ горелки газ. (420010930701A).pdf — стр. 3
- Узел горелки CB-VG2.160 DP E D347-3/4” RP3/4” KL
- Код оборудования
- 3836371
- Позиция на схеме
- 1180
- Период оборудования
- с 06-2018 до -
Страницы источника:VG2 DP E - ЗЧ горелки газ. (420010930701A).pdf — стр. 3
- Узел горелки CB-VG2.205 DP E D345-3/4” RP3/4” KN
- Код оборудования
- 3836374
- Позиция на схеме
- 1180
- Период оборудования
- с 09-2018 до -
Страницы источника:VG2 DP E - ЗЧ горелки газ. (420010930701A).pdf — стр. 3
- Узел горелки CB-VG2.205 DP E D345-3/4” RP3/4” KL
- Код оборудования
- 3836375
- Позиция на схеме
- 1180
- Период оборудования
- с 09-2018 до -
Страницы источника:VG2 DP E - ЗЧ горелки газ. (420010930701A).pdf — стр. 3
- Узел горелки CB-VG2.205 DP E D346-3/4” RP3/4” KN
- Код оборудования
- 3836376
- Позиция на схеме
- 1180
- Период оборудования
- с 09-2018 до -
Страницы источника:VG2 DP E - ЗЧ горелки газ. (420010930701A).pdf — стр. 3
- Узел горелки CB-VG2.205 DP E D346-3/4” RP3/4” KL
- Код оборудования
- 3836377
- Позиция на схеме
- 1180
- Период оборудования
- с 09-2018 до -
Страницы источника:VG2 DP E - ЗЧ горелки газ. (420010930701A).pdf — стр. 3
- Узел горелки CB-VG2.205 DP E D348-1”1/4 RP1”1/4 KN
- Код оборудования
- 3836372
- Позиция на схеме
- 1180
- Период оборудования
- с 09-2018 до -
Страницы источника:VG2 DP E - ЗЧ горелки газ. (420010930701A).pdf — стр. 3
- Узел горелки CB-VG2.205 DP E D348-1”1/4 RP1”1/4 KL
- Код оборудования
- 3836373
- Позиция на схеме
- 1180
- Период оборудования
- с 09-2018 до -
Страницы источника:VG2 DP E - ЗЧ горелки газ. (420010930701A).pdf — стр. 3
- ELCO BB-VG 3.350 DP E
- Код оборудования
- 3836533
- Позиция на схеме
- 1170
- Период оборудования
- с 06-2018 до -
Страницы источника:VG3.290-350 DP E - ЗЧ горелки ГАЗ. (420010931100A).pdf — стр. 3
- Узел горелки CB-VG 2.140 E D3/4” RP3/4” KN
- Код оборудования
- 3836349
- Позиция на схеме
- 1180
- Период оборудования
- с 06-2018 до -
Страницы источника:VG2 E - ЗЧ горелки ГАЗ. ELCO (420010930500A).pdf — стр. 3
- Узел горелки CB-VG 2.140 E D3/4” RP3/4” KL
- Код оборудования
- 3836350
- Позиция на схеме
- 1180
- Период оборудования
- с 06-2018 до -
Страницы источника:VG2 E - ЗЧ горелки ГАЗ. ELCO (420010930500A).pdf — стр. 3
- ELCO BB-VG3.290 DP
- Код оборудования
- 3832899
- Позиция на схеме
- 1170
- Период детали
- до 11/17
- Период оборудования
- с 10-2011 до -
Страницы источника:VG3DP - ЗЧ горелок ГАЗ. (R8220038-03) (20.12.2017).pdf — стр. 3
- ELCO BB-VG3.290 DP 60H
- Позиция на схеме
- 1170
- Период детали
- до 11/17
Страницы источника:VG3DP - ЗЧ горелок ГАЗ. (R8220038-03) (20.12.2017).pdf — стр. 3
- ELCO BB-VG3.360 DP
- Позиция на схеме
- 1170
Страницы источника:VG3DP - ЗЧ горелок ГАЗ. (R8220038-03) (20.12.2017).pdf — стр. 3
- ELCO BB-VG3.360 DP 60H
- Позиция на схеме
- 1170
Страницы источника:VG3DP - ЗЧ горелок ГАЗ. (R8220038-03) (20.12.2017).pdf — стр. 3
- Узел горелки CB-VG2.140 D3/4"-RP3/4" KN
- Позиция на схеме
- 1180
Страницы источника:VG2 - ЗЧ горелки ГАЗ. ELCO (R8220027-02) (03.04.2018).pdf — стр. 3
- Узел горелки CB-VG2.140 D3/4"-RP3/4" KN 60HZ
- Позиция на схеме
- 1180
Страницы источника:VG2 - ЗЧ горелки ГАЗ. ELCO (R8220027-02) (03.04.2018).pdf — стр. 3
- Узел горелки CB-VG2.140 D3/4"-RP3/4" KL
- Позиция на схеме
- 1180
Страницы источника:VG2 - ЗЧ горелки ГАЗ. ELCO (R8220027-02) (03.04.2018).pdf — стр. 3
- Узел горелки CB-VG2.140 D3/4”-RP3/4” KL 60HZ
- Код оборудования
- 3836243
- Позиция на схеме
- 1180
- Период оборудования
- с 11-2017 до -
Страницы источника:VG2 - ЗЧ горелки ГАЗ. ELCO (R8220027-02) (03.04.2018).pdf — стр. 3
- Узел горелки CB-VG2.140 D1"1/4-RP1"1/4 KN
- Позиция на схеме
- 1180
Страницы источника:VG2 - ЗЧ горелки ГАЗ. ELCO (R8220027-02) (03.04.2018).pdf — стр. 3
- Узел горелки CB-VG2.140 D1"1/4-RP1"1/4 KL
- Позиция на схеме
- 1180
Страницы источника:VG2 - ЗЧ горелки ГАЗ. ELCO (R8220027-02) (03.04.2018).pdf — стр. 3
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Вес, кг
- 0.2
- Ширина, см
- 12
- Высота, см
- 10
- Длина, см
- 19
- Степень защиты
- IP54
- Тип соединения
- Rp 1/8"
- Рабочая температура окр. среды
- от -30 до 85 °C
- Вид подключения
- кабельный ввод PG11
- Максимальное рабочее давление
- 50 мбар
- Диапазон регулировки
- от 0,5 до 5 мбар
- Для контроля
- дифференциального давления
- Рабочая среда
- воздух, нейтральные газы
- Дифференциал переключения
- 0,05 мбар
- Примечание
- 2-контактный кабель 330 мм
- Единица продажи
- шт
- MPN / артикул
- 13020502
Не нашли точную модель?
На отдельной странице можно распознать маркировку по фото или загрузить BOM из Excel, Word и CSV.
