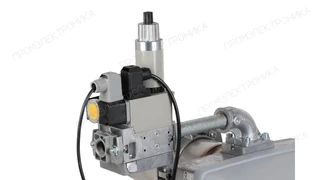

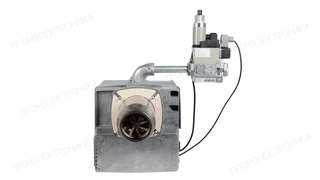

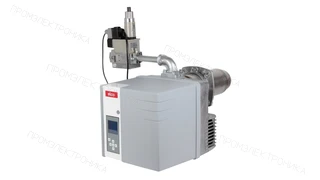

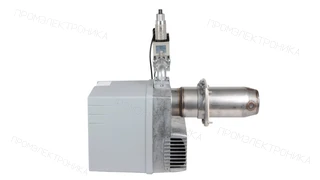

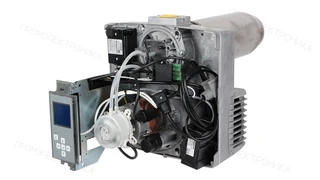

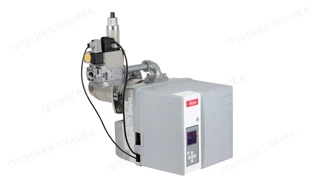

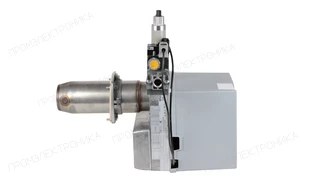

Газовая горелка Elco VG 2.205 D E KL 3/4"

Газовая горелка Elco VG 2.205 D E KL 3/4": техническое описание

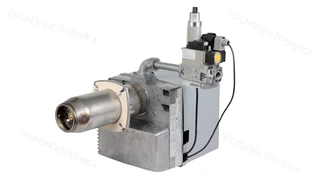

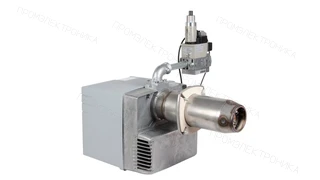

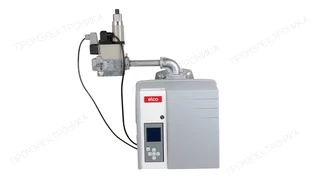

Газовая горелка Elco VG 2.205 D E KL 3/4" — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газовая; регулирование мощности — двухступенчатая.

Рабочая область характеризуется параметрами: диапазон мощности — от 60 до 205 кВт; противодавление — от 0 до 2,6 мбар; расход газа — от 0 до 13,5 Нм³/ч; давление газа перед рампой — от 2,8 до 26,5 мбар. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

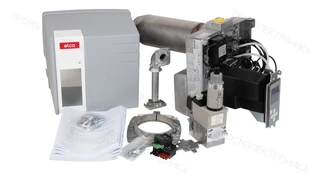

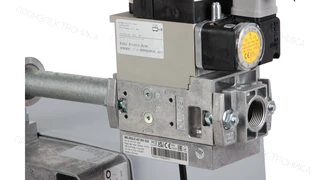

Монтажное исполнение: пламенная труба — удлиненная; длина пламенной трубы — 270 мм; диаметр пламенной трубы — 125 мм; присоединение — Rp 3/4"; комплектация — с головой сгорания, с газовой рампой. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В; потребляемая мощность — 250 Вт; степень защиты — IP21; температура окружающей среды — от -10 до 50 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 130 Вт; уровень шума — 65 дБ.

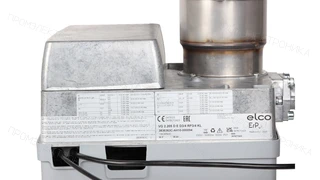

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Elco; артикул или обозначение — 3836363. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
