Реле давления Elco GW 150 A5 — 13010078

MPN / артикул: 13010078
ELCO

Реле давления: диапазон регулировки: от 5 до 150 мбар; максимальное рабочее давление: 500 мбар.

Бренд OEM-артикулаELCO
MPN / артикул13010078
РазделРеле давления
Единицашт

Электрическое подключение: DIN-штекер · Контролируемое давление: Нагнетательное давление · Контролируемое давление: Разрежение · Степень защиты: IP54 · Максимальное рабочее давление: 500 мбар · Рабочая среда: Воздух · Рабочая среда: Нейтральные газы · Бренд горелки / OEM: ELCO

Документация для оборудования2 материалов; язык и редакция указаны отдельно
Фото товара

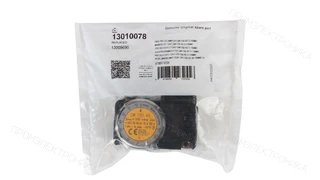

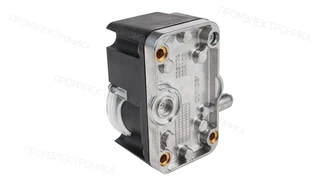

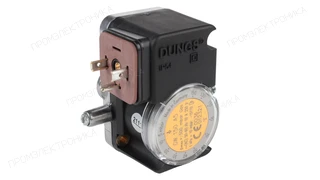

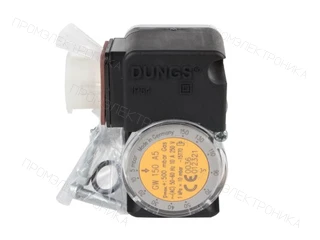

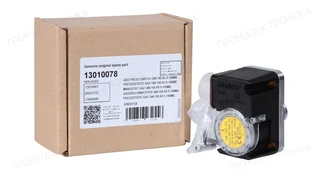

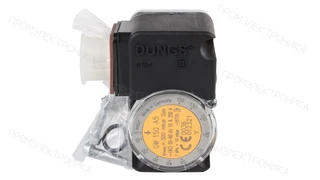

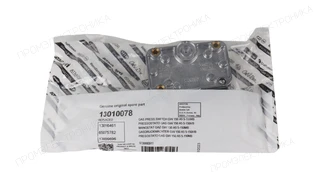

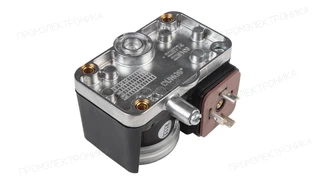

Реле давления Elco GW 150 A5

1 / 15

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Реле давления Elco GW 150 A5 — 13010078

Реле давления: диапазон регулировки: от 5 до 150 мбар; максимальное рабочее давление: 500 мбар.

Параметры исполнения

Диапазон регулировки
от 5 до 150 мбар
Максимальное рабочее давление
500 мбар
Рабочая среда
воздух, нейтральные газы
Для контроля
нагнетательного давления и давления разряжения
Вид подключения
DIN-штекер
Степень защиты
IP54
Диапазон срабатывания
от 0 до 10 мбар
Рабочая температура окр. среды
от -15 до 70 °C

Проверка перед заменой и заказом

Укажите маркировку 13010078 и количество. Сопоставьте рабочую среду, вид контролируемого давления, диапазон настройки, допустимое давление, присоединения и контакты. При замене приложите фото шильдика и схему подключения.

Диапазон настройки, максимальное рабочее давление и дифференциал переключения — разные параметры. Совпадение серии или наличие альтернативного артикула само по себе не подтверждает взаимозаменяемость.

Документация

Доступные документы показаны в отдельном разделе с языком и редакцией. Проверьте обозначение изделия и область применения руководства; если нужного документа нет, укажите его в запросе КП.

Перед заказом проверьте артикул 13010078, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Маркировка

Альтернативные артикулы

Cuenod
65310818
Elco
13016461
Обозначения помогают найти реле и сверить маркировку. Перед заменой проверьте точное исполнение, рабочую среду, диапазон настройки, максимальное давление, контакты, присоединение и монтажное положение. Список обозначений не подтверждает взаимозаменяемость.
Горелки Elco

Применяемость

Артикул 13010078 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.

Модель или серия горелкиДеталь и ограничения в каталоге
Elco E4.225 G/F-T KS
Реле давления газа мини. GW 150 A5 Позиция на схеме: 477

Узел: Газовая арматура
Elco E4.225 G/F-ZT KS
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco E4.300 G/F-T KS
Реле давления газа мини. GW 150 A5 Позиция на схеме: 477

Узел: Газовая арматура
Elco E4.300 G/F-ZT KS
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco E5.450 G/F-ZT KL
Реле давления газа мини Позиция на схеме: 470.4

Узел: Газовая арматура
Elco E5.450 G/F-ZT KN
Реле давления газа мини Позиция на схеме: 470.4

Узел: Газовая арматура
Показать остальные модели и серии (148)Свернуть список
Модель или серия горелкиДеталь и ограничения в каталоге
Elco E5.600 G/F-ZT KL
Реле давления газа мини Позиция на схеме: 470.4

Узел: Газовая арматура
Elco E5.600 G/F-ZT KN
Реле давления газа мини Позиция на схеме: 470.4

Узел: Газовая арматура
Elco E6.1200 G/F-VT KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 470.3

Узел: Газовая арматура
Elco E6.1200 G/F-VT KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 470.3

Узел: Газовая арматура
Elco E6.850 G/F-VT KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 470.3

Узел: Газовая арматура
Elco E6.850 G/F-VT KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 470.3

Узел: Газовая арматура
Elco E7.1800 G/F-ET KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 07.3

Узел: Газовая арматура
Elco E7.1800 G/F-ET KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 07.3

Узел: Газовая арматура
Elco E7.2400 G/F-ET KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 07.3

Узел: Газовая арматура
Elco E7.2400 G/F-ET KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 07.3

Узел: Газовая арматура
Elco EK 02B.12 G-P/B KL
Реле давления газа мини Позиция на схеме: 404

Узел: Газовая арматура
Elco EK 02B.12 G-P/B KN
Реле давления газа мини Позиция на схеме: 404

Узел: Газовая арматура
Elco EK 02B.12 G-Z/B KL
Реле давления газа мини Позиция на схеме: 404

Узел: Газовая арматура
Elco EK 02B.12 G-Z/B KN
Реле давления газа мини Позиция на схеме: 404

Узел: Газовая арматура
Elco EK 02B.12 G/B KL
Реле давления газа мини Позиция на схеме: 404

Узел: Газовая арматура
Elco EK 02B.12 G/B KN
Реле давления газа мини Позиция на схеме: 404

Узел: Газовая арматура
Elco EK 02B.18 G-P/B KL
Реле давления газа мини Позиция на схеме: 404

Узел: Газовая арматура
Elco EK 02B.18 G-P/B KN
Реле давления газа мини Позиция на схеме: 404

Узел: Газовая арматура
Elco EK 02B.18 G-Z/B KL
Реле давления газа мини Позиция на схеме: 404

Узел: Газовая арматура
Elco EK 02B.18 G-Z/B KN
Реле давления газа мини Позиция на схеме: 404

Узел: Газовая арматура
Elco EK 02B.18 G/B KL
Реле давления газа мини Позиция на схеме: 404

Узел: Газовая арматура
Elco EK 02B.18 G/B KN
Реле давления газа мини Позиция на схеме: 404

Узел: Газовая арматура
Elco EK 03B.24 G/F-ZT T1
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco EK 03B.24 G/F-ZT T2
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco EK 03B.24 G/F-ZVT T1
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco EK 03B.24 G/F-ZVT T2
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco EK 03B.30 G/F-ZT T1
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco EK 03B.30 G/F-ZT T2
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco EK 03B.30 G/F-ZVT T1
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco EK 03B.30 G/F-ZVT T2
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco EK 04B.43 G/F-ZT T1
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco EK 04B.43 G/F-ZT T2
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco EK 04B.43 G/F-ZVT T1
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco EK 04B.43 G/F-ZVT T2
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco EK 04B.54 G/F-ZVT T1
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco EK 04B.54 G/F-ZVT T2
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco EK 04B.60 G/F-VTD T1
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco EK 04B.60 G/F-VTD T2
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco TECTRON E6 G/F-VTDСерия; полное исполнение в каталоге не указано
Реле давления газа мини GW 150 A5 Позиция на схеме: 470.3

Узел: Газовая арматура
Elco VECTRON EK 05B G/F-ZVTСерия; полное исполнение в каталоге не указано
Реле давления газа мини GW 150 A5 Позиция на схеме: 410

Узел: Электроника
Elco VECTRON EK 06B G/F-ZVTСерия; полное исполнение в каталоге не указано
Реле давления газа мини GW 150 A5 Позиция на схеме: 410

Узел: Электроника
Elco VG 01.85 D
Реле давления газа мини GW 150 A5 Позиция на схеме: 304.2

Узел: Газовая арматура
Elco VG 02.120 DP KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco VG 02.120 DP KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco VG 02.120 DUO KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco VG 02.120 DUO KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco VG 02.120 KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 477

Узел: Газовая арматура
Elco VG 02.120 KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 477

Узел: Газовая арматура
Elco VG 02.120 MODULO KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 400.1

Узел: Газовая арматура
Elco VG 02.120 MODULO KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 400.1

Узел: Газовая арматура
Elco VG 02.160 DP KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco VG 02.160 DP KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco VG 02.160 DUO KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco VG 02.160 DUO KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco VG 02.160 KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 477

Узел: Газовая арматура
Elco VG 02.160 KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 477

Узел: Газовая арматура
Elco VG 02.160 MODULO KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 400.1

Узел: Газовая арматура
Elco VG 02.160 MODULO KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 400.1

Узел: Газовая арматура
Elco VG 02.210 MODULO KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 400.1

Узел: Газовая арматура
Elco VG 02.210 MODULO KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 400.1

Узел: Газовая арматура
Elco VG 02.210 VARIO KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco VG 02.210-1 DP KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco VG 02.210-1 DP KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco VG 02.210-1 DUO KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco VG 02.210-1 KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 477

Узел: Газовая арматура
Elco VG 02.210-1 KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 477

Узел: Газовая арматура
Elco VG 02.210-2 DP KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco VG 02.210-2 DP KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco VG 02.210-2 DUO KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco VG 02.210-2 DUO KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco VG 02.210-2 KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 477

Узел: Газовая арматура
Elco VG 02.210-2 KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 477

Узел: Газовая арматура
Elco VG 03.240 DUO KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco VG 03.240 DUO KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco VG 03.240 DUO PLUS KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 4781

Узел: Газовая арматура
Elco VG 03.240 DUO PLUS KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 4781

Узел: Газовая арматура
Elco VG 03.240 KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco VG 03.240 KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco VG 03.300 DUO KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco VG 03.300 DUO KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco VG 03.300 DUO PLUS KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 4781

Узел: Газовая арматура
Elco VG 03.300 DUO PLUS KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 4781

Узел: Газовая арматура
Elco VG 03.300 KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco VG 03.300 KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco VG 03.300 V KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco VG 03.300 V KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco VG 04.430 DUO KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco VG 04.430 DUO KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco VG 04.430 DUO PLUS KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco VG 04.430 DUO PLUS KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco VG 04.540 DUO PLUS KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco VG 04.540 DUO PLUS KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco VG 04.540 V KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco VG 04.540 V KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco VG 05.1000 DUO PLUS
Реле давления газа мини GW 150 A5 Позиция на схеме: 410

Узел: Электроника
Elco VG 05.1000 VARIO
Реле давления газа мини GW 150 A5 Позиция на схеме: 410

Узел: Электроника
Elco VG 05.700 DUO PLUS
Реле давления газа мини GW 150 A5 Позиция на схеме: 410

Узел: Электроника
Elco VG 05.700 VARIO
Реле давления газа мини GW 150 A5 Позиция на схеме: 410

Узел: Электроника
Elco VG 06.1600 DUO PLUS
Реле давления газа мини GW 150 A5 Позиция на схеме: 410

Узел: Электроника
Elco VG 06.1600 VARIO
Реле давления газа мини GW 150 A5 Позиция на схеме: 410

Узел: Электроника
Elco VG 06.2100 DUO PLUS
Реле давления газа мини GW 150 A5 Позиция на схеме: 410

Узел: Электроника
Elco VG 06.2100 VARIO
Реле давления газа мини GW 150 A5 Позиция на схеме: 410

Узел: Электроника
Elco VG 2.120 D KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 411

Узел: Газовая арматура
Elco VG 2.120 D KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 411

Узел: Газовая арматура
Elco VG 2.120 M KL /TC
Реле давления газа мини GW 150 A5 Позиция на схеме: 401.1

Узел: Газовая арматура
Elco VG 2.120 M KN /TC
Реле давления газа мини GW 150 A5 Позиция на схеме: 401.1

Узел: Газовая арматура
Elco VG 2.140 KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 411

Узел: Газовая арматура
Elco VG 2.140 KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 411

Узел: Газовая арматура
Elco VG 2.160 D KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 411

Узел: Газовая арматура
Elco VG 2.160 D KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 411

Узел: Газовая арматура
Elco VG 2.160 M KL /TC
Реле давления газа мини GW 150 A5 Позиция на схеме: 401.1

Узел: Газовая арматура
Elco VG 2.160 M KN /TC
Реле давления газа мини GW 150 A5 Позиция на схеме: 401.1

Узел: Газовая арматура
Elco VG 2.200 KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 411

Узел: Газовая арматура
Elco VG 2.200 KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 411

Узел: Газовая арматура
Elco VG 2.210 D KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 411

Узел: Газовая арматура
Elco VG 2.210 D KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 411

Узел: Газовая арматура
Elco VG 2.210 M KL /TC
Реле давления газа мини GW 150 A5 Позиция на схеме: 401.1

Узел: Газовая арматура
Elco VG 2.210 M KN /TC
Реле давления газа мини GW 150 A5 Позиция на схеме: 401.1

Узел: Газовая арматура
Elco VG 3.290 D KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 411

Узел: Газовая арматура
Elco VG 3.290 D KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 411

Узел: Газовая арматура
Elco VG 3.290 DP KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 411

Узел: Газовая арматура
Elco VG 3.290 DP KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 411

Узел: Газовая арматура
Elco VG 3.290 M KL /TC
Реле давления газа мини GW 150 A5 Позиция на схеме: 4110

Узел: Газовая арматура
Elco VG 3.290 M KN /TC
Реле давления газа мини GW 150 A5 Позиция на схеме: 4110

Узел: Газовая арматура
Elco VG 3.360 D KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 411

Узел: Газовая арматура
Elco VG 3.360 D KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 411

Узел: Газовая арматура
Elco VG 3.360 DP KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 411

Узел: Газовая арматура
Elco VG 3.360 DP KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 411

Узел: Газовая арматура
Elco VG 3.360 M KL /TC
Реле давления газа мини GW 150 A5 Позиция на схеме: 4110

Узел: Газовая арматура
Elco VG 3.360 M KN /TC
Реле давления газа мини GW 150 A5 Позиция на схеме: 4110

Узел: Газовая арматура
Elco VG 4.460 D KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 411

Узел: Газовая арматура
Elco VG 4.460 D KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 411

Узел: Газовая арматура
Elco VG 4.460 DP KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 411

Узел: Газовая арматура
Elco VG 4.460 DP KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 411

Узел: Газовая арматура
Elco VG 4.460 M KL /TC
Реле давления газа мини GW 150 A5 Позиция на схеме: 4110

Узел: Газовая арматура
Elco VG 4.460 M KN /TC
Реле давления газа мини GW 150 A5 Позиция на схеме: 4110

Узел: Газовая арматура
Elco VG 4.610 DP KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 411

Узел: Газовая арматура
Elco VG 4.610 DP KN
Реле давления газа мини GW 150 A5 Позиция на схеме: 411

Узел: Газовая арматура
Elco VG 4.610 M KL /TC
Реле давления газа мини GW 150 A5 Позиция на схеме: 4110

Узел: Газовая арматура
Elco VG 4.610 M KN /TC
Реле давления газа мини GW 150 A5 Позиция на схеме: 4110

Узел: Газовая арматура
Elco VG 5.1200 DP KN / KM / KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 3110

Узел: Электроника

Реле давления газа мини GW 150 A5 Позиция на схеме: 4610

Узел: Электроника

Реле давления газа мини GW 150 A5 Позиция на схеме: 4110
Elco VG 5.950 DP KN / KM / KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 3110

Узел: Электроника

Реле давления газа мини GW 150 A5 Позиция на схеме: 4610

Узел: Электроника

Реле давления газа мини GW 150 A5 Позиция на схеме: 4110
Elco VG 6.1600 DP /TC
Реле давления газа мини GW 150 A5 Позиция на схеме: 3110

Узел: Электроника

Реле давления газа мини GW 150 A5 Позиция на схеме: 4610

Узел: Электроника

Реле давления газа мини GW 150 A5 Позиция на схеме: 4110
Elco VG 6.2100 DP /TC
Реле давления газа мини GW 150 A5 Позиция на схеме: 3110

Узел: Электроника

Реле давления газа мини GW 150 A5 Позиция на схеме: 4610

Узел: Электроника

Реле давления газа мини GW 150 A5 Позиция на схеме: 4110
Elco VGL 02.120 KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco VGL 02.210 KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 478

Узел: Газовая арматура
Elco VGL 2.120 KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 411

Узел: Газовая арматура
Elco VGL 2.210 KL
Реле давления газа мини GW 150 A5 Позиция на схеме: 411

Узел: Газовая арматура

Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.

Подбор по исполнению

В каких горелках применяется

Артикул 13010078 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.

  • Узел горелки GT-d26 - 3/4” - Rp3/4”
    Позиция на схеме
    4110
  • Узел горелки GT-d25 - 1”1/4 - Rp1”1/4
    Позиция на схеме
    4110
  • Узел горелки GT-d214 - 1”1/2”-Rp2”
    Позиция на схеме
    4110
  • Узел горелки GT-D420-1"1/2-RP2" /TC
    Код оборудования
    3834659
    Позиция на схеме
    3335
    Период оборудования
    с 02-2015 до -
  • Узел горелки GT-D421-2"-RP2" /TC
    Код оборудования
    3834660
    Позиция на схеме
    3335
    Период оборудования
    с 02-2015 до -
  • Узел горелки GT-D422-65-DN65 /TC
    Код оборудования
    3834661
    Позиция на схеме
    3630
    Период оборудования
    с 02-2015 до -
  • Узел горелки GT-S42-65-DN65 /TC
    Код оборудования
    3834662
    Позиция на схеме
    4110
    Период оборудования
    с 02-2015 до -
  • Узел горелки CB-VG2.120 D E D3/4” RP3/4” KN
    Код оборудования
    3836356
    Позиция на схеме
    4110
    Период оборудования
    с 06-2018 до -
  • Узел горелки CB-VG2.120 D E D3/4” RP3/4” KL
    Код оборудования
    3836357
    Позиция на схеме
    4110
    Период оборудования
    с 06-2018 до -
  • Узел горелки CB-VG2.160 D E D3/4” RP3/4” KN
    Код оборудования
    3836358
    Позиция на схеме
    4110
    Период оборудования
    с 06-2018 до -
  • Узел горелки CB-VG2.160 D E D3/4” RP3/4” KL
    Код оборудования
    3836359
    Позиция на схеме
    4110
    Период оборудования
    с 07-2018 до -
  • Узел горелки CB-VG2.205 D E D3/4” RP3/4” KN
    Код оборудования
    3836362
    Позиция на схеме
    4110
    Период оборудования
    с 09-2018 до -
  • Узел горелки CB-VG2.205 D E D3/4” RP3/4” KL
    Код оборудования
    3836363
    Позиция на схеме
    4110
    Период оборудования
    с 09-2018 до -
  • Узел горелки CB-VG2.205 D E D1”1/4” RP1”1/4” KN
    Код оборудования
    3836360
    Позиция на схеме
    4110
    Период оборудования
    с 10-2018 до -
  • Узел горелки CB-VG2.205 D E D1”1/4 RP1”1/4 KL
    Код оборудования
    3836361
    Позиция на схеме
    4110
    Период оборудования
    с 06-2018 до -
  • Узел горелки GT-D415-3/4’’-RP1’’1/4/TC
    Код оборудования
    3833639
    Позиция на схеме
    3110
    Период оборудования
    с 01-2013 до -
  • Узел горелки GT-D420-1’’1/2-RP2’’/TC
    Код оборудования
    3834659
    Позиция на схеме
    3335
    Период оборудования
    с 02-2015 до -
  • Узел горелки GT-D421-2’’-RP2’’/TC
    Код оборудования
    3834660
    Позиция на схеме
    3335
    Период оборудования
    с 02-2015 до -
  • Узел горелки GT-S42-65-DN65/TC
    Код оборудования
    3834662
    Позиция на схеме
    4110
    Период оборудования
    с 02-2015 до -
  • Узел горелки GT-d415 - 3/4"-Rp1"1/4 /TC
    Код оборудования
    3833639
    Позиция на схеме
    3110
    Период оборудования
    с 01-2013 до -
  • Узел горелки CB-VG 1.105 D E D3/4” RP3/4” KN
    Код оборудования
    3836355
    Позиция на схеме
    3042
    Период оборудования
    с 06-2018 до -
  • Узел горелки CB-VG 1.105 D E D3/4” RP3/4” KN
    Код оборудования
    3836571
    Позиция на схеме
    3042
    Период оборудования
    с 06-2018 до -
  • Узел горелки CB-VG 1.105 D E D3/4” RP3/4” KL
    Код оборудования
    3836519
    Позиция на схеме
    3042
    Период оборудования
    с 06-2018 до -
  • Узел горелки CB-VG 1.105 D E D3/4” RP3/4” KL
    Код оборудования
    3836580
    Позиция на схеме
    3042
    Период оборудования
    с 06-2018 до -
  • ELCO GT -D31 - 1 1/4 - RP2
    Код оборудования
    13014760
    Позиция на схеме
    3110
    Период оборудования
    с 08-2000 до -
  • ELCO GT -D32 - 1 1/2 - RP2
    Код оборудования
    13006666
    Позиция на схеме
    3610
    Период оборудования
    с 08-2000 до -
  • ELCO GT - D350 - 1 1/2 - RP2 /TC
    Код оборудования
    13014877
    Позиция на схеме
    3610
    Период оборудования
    с 08-2000 до -
  • ELCO GT - D349 - 2 -RP2
    Код оборудования
    13006652
    Позиция на схеме
    3610
    Период оборудования
    с 08-2000 до -
  • Узел горелки GT-d412 - 1"1/2-Rp2" /TC
    Позиция на схеме
    3335
  • Узел горелки GT - D413 - 2IN -RP2IN /TC
    Код оборудования
    3833637
    Позиция на схеме
    3335
    Период оборудования
    с 01-2013 до 07-2015
  • Узел горелки GT-d414 - 65-DN65 /TC
    Позиция на схеме
    3630
  • Узел горелки GT-s41- 65-DN65 /TC
    Позиция на схеме
    4110
  • Узел горелки GT-d311 - 3/4" - Rp1"
    Позиция на схеме
    3110
  • Узел горелки GT-d312 - 1"1/4 - Rp1"1/4
    Позиция на схеме
    3110
  • Узел горелки GT-d327 - 1"1/2-Rp2"
    Позиция на схеме
    3110
  • ELCO GT -D26 - 3/4 - RP3/4
    Код оборудования
    3832663
    Позиция на схеме
    4110
    Период оборудования
    с 06-2010 до -
  • ELCO GT -D25 - 1 1/4 - RP1 1/4
    Код оборудования
    3832656
    Позиция на схеме
    4110
    Период оборудования
    с 06-2010 до -
  • ELCO GT -D214 - 1 1/2 -RP2
    Код оборудования
    3833191
    Позиция на схеме
    4110
    Период оборудования
    с 03-2012 до -
  • ELCO GT - D415 - 3/4IN -RP1IN 1/4 /TC
    Код оборудования
    3833639
    Позиция на схеме
    3110
    Период оборудования
    с 01-2013 до -
  • ELCO GT - D416- 1IN 1/2 - RP2IN /TC
    Код оборудования
    3833640
    Позиция на схеме
    3110
    Период оборудования
    с 01-2013 до -
  • Узел горелки GT - D212 - 1 1/4-RP1 1/4
    Код оборудования
    0241107
    Позиция на схеме
    4780
    Период оборудования
    с 01-1994 до 07-2015
  • ELCO VG2.210 V D3/4"-RP3/4 " KN
    Позиция на схеме
    4110
  • ELCO VG2.210 V D3/4"-RP3/4" KL
    Позиция на схеме
    4110
  • ELCO VG2.210 V D332-3/4"-RP3/4" KN
    Позиция на схеме
    4110
  • ELCO VG2.210 V D332 - 3/4"-RP3/4" KL
    Позиция на схеме
    4110
  • ELCO VG2.210 V D1"1/4-RP1"1/4 KN
    Позиция на схеме
    4110
  • ELCO VG2.210 V D1"1/4-RP1"1/4 KL
    Позиция на схеме
    4110
  • Узел горелки GT-D311-3/4''-RP1''
    Код оборудования
    3832064
    Позиция на схеме
    3110
    Период оборудования
    с 06-2010 до -
  • Узел горелки GT-D331-1''1/4-RP2''
    Код оборудования
    3833474
    Позиция на схеме
    3110
    Период оборудования
    с 01-2011 до -
  • Узел горелки GT-D327-1''1/2-RP2''
    Код оборудования
    3833192
    Позиция на схеме
    3110
    Период оборудования
    с 02-2011 до -
  • Узел горелки GT-S313-2''-RP2''
    Код оборудования
    3833482
    Позиция на схеме
    4110
    Период оборудования
    с 07-2012 до -
  • Узел горелки GT-S314-65-DN65
    Код оборудования
    3833483
    Позиция на схеме
    4610
    Период оборудования
    с 07-2012 до -
  • ELCO GT - d334 - 1"1/4-Rp2" /TC
    Код оборудования
    3833486
    Позиция на схеме
    3110
    Период оборудования
    с 09-2011 до -
  • ELCO GT - d335 - 1"1/2-Rp2" /TC
    Код оборудования
    3833487
    Позиция на схеме
    3110
    Период оборудования
    с 09-2011 до -
  • ELCO GT -s317 - 2"-Rp2" /TC
    Код оборудования
    3833490
    Позиция на схеме
    4110
    Период оборудования
    с 09-2011 до -
  • ELCO GT -s316 - 65-DN65 /TC
    Код оборудования
    3833489
    Позиция на схеме
    4610
    Период оборудования
    с 10-2011 до -
  • ELCO GT -s315 - 80-DN80 /TC
    Код оборудования
    3833488
    Позиция на схеме
    4610
    Период оборудования
    с 11-2011 до -
  • Узел горелки GT-d311 - 3/4” - Rp1”
    Код оборудования
    3832064
    Позиция на схеме
    3110
    Период оборудования
    с 06-2010 до -
  • Узел горелки GT-d331 - 1”1/4-Rp2”
    Код оборудования
    3833474
    Позиция на схеме
    3110
    Период оборудования
    с 01-2011 до -
  • Узел горелки GT-d327 - 1”1/2-Rp2”
    Код оборудования
    3833192
    Позиция на схеме
    3110
    Период оборудования
    с 02-2011 до -
  • Узел горелки GT-s313 - 2”-Rp2”
    Код оборудования
    3833482
    Позиция на схеме
    4110
    Период оборудования
    с 07-2012 до -
  • Узел горелки GT-s314 - 65-DN65
    Код оборудования
    3833483
    Позиция на схеме
    4610
    Период оборудования
    с 07-2012 до -
  • Узел горелки GT-d311 - 3/4" - Rp1"
    Код оборудования
    3832064
    Позиция на схеме
    3110
    Период оборудования
    с 06-2010 до -
  • Узел горелки GT-d312 - 1"1/4 - Rp1"1/4
    Код оборудования
    3832063
    Позиция на схеме
    3110
    Период оборудования
    с 12-2008 до -
  • Узел горелки GT-d327 - 1"1/2-Rp2"
    Код оборудования
    3833192
    Позиция на схеме
    3110
    Период оборудования
    с 02-2011 до -
  • Узел горелки GT-D415-3/4''-RP1''1/4/TC
    Код оборудования
    3833639
    Позиция на схеме
    3110
    Период оборудования
    с 01-2013 до -
  • Узел горелки GT-D416-1''1/2-RP1''1/2/TC
    Код оборудования
    3833640
    Позиция на схеме
    3110
    Период оборудования
    с 01-2013 до -
  • Узел горелки CB-VG2.120 DP E D332 - 3/4” RP3/4” KN
    Код оборудования
    3836364
    Позиция на схеме
    4110
    Период оборудования
    с 07-2018 до -
  • Узел горелки CB-VG2.120 DP E D332 - 3/4” RP3/4” KL
    Код оборудования
    3836365
    Позиция на схеме
    4110
    Период оборудования
    с 09-2018 до -
  • Узел горелки CB-VG2.120 DP E D333-3/4” RP3/4” KN
    Код оборудования
    3836366
    Позиция на схеме
    4110
    Период оборудования
    с 09-2018 до -
  • Узел горелки CB-VG2.120 DP E D333-3/4” RP3/4” KL
    Код оборудования
    3836367
    Позиция на схеме
    4110
    Период оборудования
    с 09-2018 до -
  • Узел горелки CB-VG2.160 DP E D345-3/4” RP3/4” KN
    Код оборудования
    3836368
    Позиция на схеме
    4110
    Период оборудования
    с 09-2018 до -
  • Узел горелки CB-VG2.160 DP E D345-3/4” RP3/4” KL
    Код оборудования
    3836369
    Позиция на схеме
    4110
    Период оборудования
    с 09-2018 до -
  • Узел горелки CB-VG2.160 DP E D347-3/4” RP3/4” KN
    Код оборудования
    3836370
    Позиция на схеме
    4110
    Период оборудования
    с 06-2018 до -
  • Узел горелки CB-VG2.160 DP E D347-3/4” RP3/4” KL
    Код оборудования
    3836371
    Позиция на схеме
    4110
    Период оборудования
    с 06-2018 до -
  • Узел горелки CB-VG2.205 DP E D345-3/4” RP3/4” KN
    Код оборудования
    3836374
    Позиция на схеме
    4110
    Период оборудования
    с 09-2018 до -
  • Узел горелки CB-VG2.205 DP E D345-3/4” RP3/4” KL
    Код оборудования
    3836375
    Позиция на схеме
    4110
    Период оборудования
    с 09-2018 до -
  • Узел горелки CB-VG2.205 DP E D346-3/4” RP3/4” KN
    Код оборудования
    3836376
    Позиция на схеме
    4110
    Период оборудования
    с 09-2018 до -
  • Узел горелки CB-VG2.205 DP E D346-3/4” RP3/4” KL
    Код оборудования
    3836377
    Позиция на схеме
    4110
    Период оборудования
    с 09-2018 до -
  • Узел горелки CB-VG2.205 DP E D348-1”1/4 RP1”1/4 KN
    Код оборудования
    3836372
    Позиция на схеме
    4110
    Период оборудования
    с 09-2018 до -
  • Узел горелки CB-VG2.205 DP E D348-1”1/4 RP1”1/4 KL
    Код оборудования
    3836373
    Позиция на схеме
    4110
    Период оборудования
    с 09-2018 до -
  • ELCO GT -D311 - 3/4 - RP1
    Код оборудования
    3832064
    Позиция на схеме
    3110
    Период оборудования
    с 06-2010 до -
  • ELCO GT -D312 - 1 1/4 - RP1 1/4
    Код оборудования
    3832063
    Позиция на схеме
    3110
    Период оборудования
    с 12-2008 до -
  • ELCO GT -D327 - 1 1/2-RP2
    Код оборудования
    3833192
    Позиция на схеме
    3110
    Период оборудования
    с 02-2011 до -
  • Узел горелки GT-D420-1 1/2-RP2 /TC
    Код оборудования
    3834659
    Позиция на схеме
    3335
    Период оборудования
    с 02-2015 до -
  • Узел горелки GT-D421-2 -RP2 /TC
    Код оборудования
    3834660
    Позиция на схеме
    3335
    Период оборудования
    с 02-2015 до -
  • Узел горелки CB-VG 2.140 E D3/4” RP3/4” KN
    Код оборудования
    3836349
    Позиция на схеме
    4110
    Период оборудования
    с 06-2018 до -
  • Узел горелки CB-VG 2.140 E D3/4” RP3/4” KL
    Код оборудования
    3836350
    Позиция на схеме
    4110
    Период оборудования
    с 06-2018 до -
  • Узел горелки CB-VG 2.205 E D3/4” RP3/4” KN
    Код оборудования
    3836353
    Позиция на схеме
    4110
    Период оборудования
    с 06-2018 до -
  • Узел горелки CB-VG 2.205 E D3/4” RP3/4” KL
    Код оборудования
    3836354
    Позиция на схеме
    4110
    Период оборудования
    с 06-2018 до -
  • Узел горелки CB-VG 2.205 E D1”1/4 RP1”1/4 KN
    Код оборудования
    3836351
    Позиция на схеме
    4110
    Период оборудования
    с 06-2018 до -
  • Узел горелки CB-VG 2.205 E D1”1/4 RP1”1/4 KL
    Код оборудования
    3836352
    Позиция на схеме
    4110
    Период оборудования
    с 07-2018 до -
  • Узел горелки CB-VG1.105 E D3/4” RP3/4” KN
    Код оборудования
    3836569
    Позиция на схеме
    4040
    Период оборудования
    с 06-2018 до -
  • Узел горелки CB-VG1.105 E D3/4” RP3/4” KL
    Код оборудования
    3836570
    Позиция на схеме
    4040
    Период оборудования
    с 06-2018 до -
  • Узел горелки GT-d311 - 3/4ˮ - Rp1ˮ
    Позиция на схеме
    3110
  • Узел горелки GT-d312 - 1ˮ1/4 - Rp1ˮ1/4
    Позиция на схеме
    3110
  • Узел горелки GT-d327 - 1ˮ1/2-Rp2ˮ
    Позиция на схеме
    3110
  • Узел горелки GT-d415 - 3/4”-Rp1”1/4 /TC
    Код оборудования
    3833639
    Позиция на схеме
    3110
    Период оборудования
    с 01-2013 до -
  • Узел горелки GT-D420-1”1/2-RP2” /TC
    Код оборудования
    3834659
    Позиция на схеме
    3335
    Период оборудования
    с 02-2015 до -
  • Узел горелки GT-D421-2”-RP2” /TC
    Код оборудования
    3834660
    Позиция на схеме
    3335
    Период оборудования
    с 02-2015 до -
  • Узел горелки CB-VG2.120 d3/4"-Rp3/4" KN 60H
    Позиция на схеме
    4110
  • Узел горелки CB-VG2.140 D3/4"-RP3/4" KN
    Позиция на схеме
    4110
  • Узел горелки CB-VG2.140 D3/4"-RP3/4" KN 60HZ
    Позиция на схеме
    4110
  • Узел горелки CB-VG2.140 D3/4"-RP3/4" KL
    Позиция на схеме
    4110
  • Узел горелки CB-VG2.140 D3/4”-RP3/4” KL 60HZ
    Код оборудования
    3836243
    Позиция на схеме
    4110
    Период оборудования
    с 11-2017 до -
  • Узел горелки CB-VG2.140 D1"1/4-RP1"1/4 KN
    Позиция на схеме
    4110
  • Узел горелки CB-VG2.140 D1"1/4-RP1"1/4 KL
    Позиция на схеме
    4110
  • Узел горелки CB-VG2.200 D3/4"-RP3/4" KN
    Позиция на схеме
    4110
  • Узел горелки CB-VG2.200 d3/4"-RP3/4" KN 60H
    Позиция на схеме
    4110
  • Узел горелки CB-VG2.200 D3/4"-RP3/4" KL
    Позиция на схеме
    4110
  • Узел горелки CB-VG2.200 d3/4"-RP3/4" KL 60H
    Позиция на схеме
    4110
  • Узел горелки CB-VG2.200 D1"1/4-RP1"1/4 KN
    Позиция на схеме
    4110
  • Узел горелки CB-VG2.200 d1"1/4-RP1"1/4 KN 60H
    Позиция на схеме
    4110
  • Узел горелки CB-VG2.200 D1"1/4-RP1"1/4 KL
    Позиция на схеме
    4110
  • Узел горелки CB-VG2.200 d1"1/4-RP1"1/4 KL 60H
    Позиция на схеме
    4110
  • Узел горелки GT-d334 - 1”1/4-Rp2” /TC
    Код оборудования
    3833486
    Позиция на схеме
    3110
    Период оборудования
    с 09-2011 до -
  • Узел горелки GT-d335 - 1”1/2-Rp2” /TC
    Код оборудования
    3833487
    Позиция на схеме
    3110
    Период оборудования
    с 09-2011 до -
  • Узел горелки GT-s317 - 2”-Rp2” /TC
    Код оборудования
    3833490
    Позиция на схеме
    4110
    Период оборудования
    с 09-2011 до -
  • Узел горелки GT-s316 - 65-DN65 /TC
    Код оборудования
    3833489
    Позиция на схеме
    4610
    Период оборудования
    с 10-2011 до -
  • Узел горелки GT-s315 - 80-DN80 /TC
    Код оборудования
    3833488
    Позиция на схеме
    4610
    Период оборудования
    с 11-2011 до -
  • Узел горелки GT-d331 - 1"1/4-Rp2"
    Код оборудования
    3833474
    Позиция на схеме
    3110
    Период оборудования
    с 01-2011 до -
  • Узел горелки GT-s313 - 2"-Rp2"
    Код оборудования
    3833482
    Позиция на схеме
    4110
    Период оборудования
    с 07-2012 до -

Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.

Параметры

Технические характеристики

Вес, кг
0.15
Ширина, см
4.5
Высота, см
7.2
Длина, см
6.8
Степень защиты
IP54
Рабочая температура окр. среды
от -15 до 70 °C
Вид подключения
DIN-штекер
Диапазон срабатывания
от 0 до 10 мбар
Максимальное рабочее давление
500 мбар
Диапазон регулировки
от 5 до 150 мбар
Для контроля
нагнетательного давления и давления разряжения
Рабочая среда
воздух, нейтральные газы
Единица продажи
шт
MPN / артикул
13010078
Материалы

Документация

Документ — сверьте маркировку и исполнениеRU · Документ — проверьте исполнение
Документ — сверьте маркировку и исполнениеXX · Документ — проверьте исполнение
Инженерный подбор

Не нашли точную модель?

На отдельной странице можно распознать маркировку по фото или загрузить BOM из Excel, Word и CSV.

Подбор по фотоШильдик и описание Загрузить BOMXLS, XLSX, DOCX, CSV
