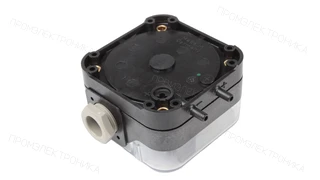

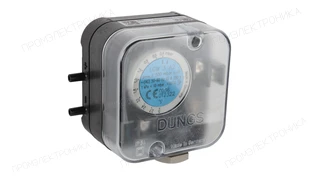

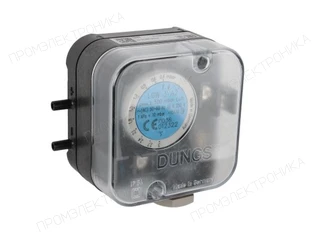

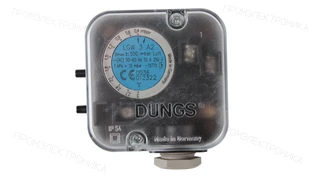

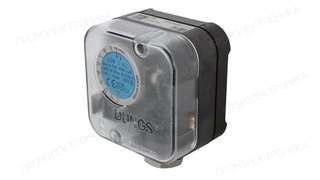

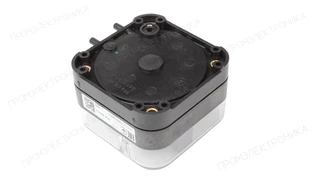

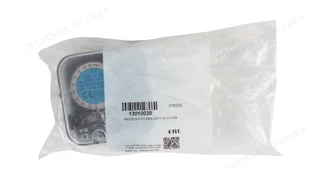

Реле давления Elco LGW 3 A2 M — 13010030
Реле давления: максимальное рабочее давление: 500 мбар; рабочая среда: воздух, нейтральные газы.
Электрическое подключение: кабельный ввод M20 · Контролируемое давление: Дифференциальное давление · Степень защиты: IP54 · Максимальное рабочее давление: 500 мбар · Рабочая среда: Воздух · Рабочая среда: Нейтральные газы · Бренд горелки / OEM: ELCO · Диапазон регулировки: 0.4…3 мбар
Документация для оборудования2 материалов; язык и редакция указаны отдельноОписание
Реле давления Elco LGW 3 A2 M — 13010030
Реле давления: максимальное рабочее давление: 500 мбар; рабочая среда: воздух, нейтральные газы.
Параметры исполнения
- Максимальное рабочее давление
- 500 мбар
- Рабочая среда
- воздух, нейтральные газы
- Для контроля
- дифференциального давления
- Вид подключения
- кабельный ввод M20
- Степень защиты
- IP54
- Рабочая температура окр. среды
- от -15 до 70 °C
Проверка перед заменой и заказом
Укажите маркировку 13010030 и количество. Сопоставьте рабочую среду, вид контролируемого давления, диапазон настройки, допустимое давление, присоединения и контакты. При замене приложите фото шильдика и схему подключения.
Диапазон настройки, максимальное рабочее давление и дифференциал переключения — разные параметры. Совпадение серии или наличие альтернативного артикула само по себе не подтверждает взаимозаменяемость.
Документация
Доступные документы показаны в отдельном разделе с языком и редакцией. Проверьте обозначение изделия и область применения руководства; если нужного документа нет, укажите его в запросе КП.
Альтернативные артикулы
- Ecoflam
- 65074450
- Ecoflam
- 65323037
- Elco
- 13016344
- Elco
- 172109
Применяемость
Артикул 13010030 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco EK 03B.24 G/F-ZT T1 |
Реле давления воздуха LGW 3 A2
Позиция на схеме: 63
|
| Elco EK 03B.24 G/F-ZT T2 |
Реле давления воздуха LGW 3 A2
Позиция на схеме: 63
|
| Elco EK 03B.24 G/F-ZVT T1 |
Реле давления воздуха LGW 3 A2
Позиция на схеме: 63
|
| Elco EK 03B.24 G/F-ZVT T2 |
Реле давления воздуха LGW 3 A2
Позиция на схеме: 63
|
| Elco EK 03B.30 G/F-ZT T1 |
Реле давления воздуха LGW 3 A2
Позиция на схеме: 63
|
| Elco EK 03B.30 G/F-ZT T2 |
Реле давления воздуха LGW 3 A2
Позиция на схеме: 63
|
Свернуть список
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco EK 03B.30 G/F-ZVT T1 |
Реле давления воздуха LGW 3 A2
Позиция на схеме: 63
|
| Elco EK 03B.30 G/F-ZVT T2 |
Реле давления воздуха LGW 3 A2
Позиция на схеме: 63
|
| Elco VG 03.240 DUO KL |
Реле давления воздуха LGW 3 A2
Позиция на схеме: 63
|
| Elco VG 03.240 DUO KN |
Реле давления воздуха LGW 3 A2
Позиция на схеме: 63
|
| Elco VG 03.240 DUO PLUS KL |
Реле давления воздуха LGW 3 A2
Позиция на схеме: 63
|
| Elco VG 03.240 DUO PLUS KN |
Реле давления воздуха LGW 3 A2
Позиция на схеме: 63
|
| Elco VG 03.300 DUO KL |
Реле давления воздуха LGW 3 A2
Позиция на схеме: 63
|
| Elco VG 03.300 DUO KN |
Реле давления воздуха LGW 3 A2
Позиция на схеме: 63
|
| Elco VG 03.300 DUO PLUS KL |
Реле давления воздуха LGW 3 A2
Позиция на схеме: 63
|
| Elco VG 03.300 DUO PLUS KN |
Реле давления воздуха LGW 3 A2
Позиция на схеме: 63
|
| Elco VG 03.300 V KL |
Реле давления воздуха LGW 3 A2
Позиция на схеме: 86
|
| Elco VG 03.300 V KN |
Реле давления воздуха LGW 3 A2
Позиция на схеме: 86
|
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
Технические характеристики
- Вес, кг
- 0.15
- Ширина, см
- 8.2
- Высота, см
- 5.6
- Длина, см
- 8.2
- Степень защиты
- IP54
- Рабочая температура окр. среды
- от -15 до 70 °C
- Вид подключения
- кабельный ввод M20
- Диапазон срабатывания
- от 0 до 0,3 мбар
- Максимальное рабочее давление
- 500 мбар
- Диапазон регулировки
- от 0,4 до 3 мбар
- Для контроля
- дифференциального давления
- Рабочая среда
- воздух, нейтральные газы
- Единица продажи
- шт
- MPN / артикул
- 13010030
