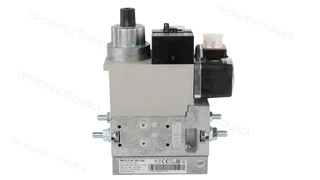

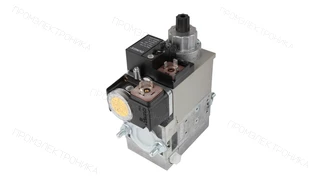

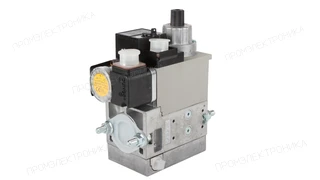

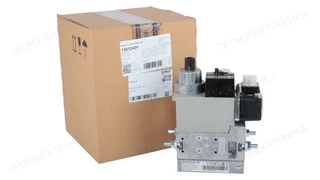

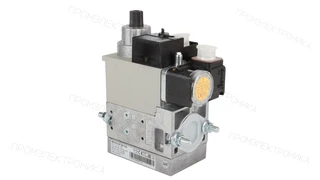

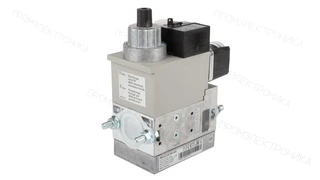

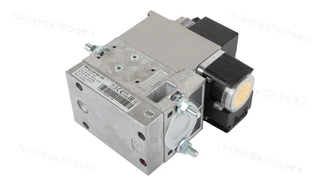

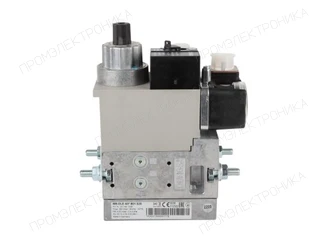

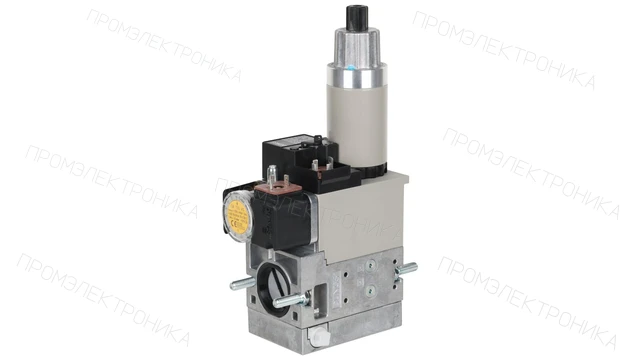

Газовый мультиблок Elco MB-DLE 407 B01 S20
Газовый мультиблок Elco MB-DLE 407 B01 S20, артикул 13012424. Раздел каталога: Газовые мультиблоки. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Управление V1/V2: Совместное · Степень защиты: IP54 · Режим регулирования: Одноступенчатый · Диапазон выходного давления: от 4 до 20 мбар · Макс. избыточное давление: 360 мбар · Серия: MB-DLE
Документация для оборудования1 материалов; язык и редакция указаны отдельноОписание
Газовый мультиблок Elco MB-DLE 407 B01 S20: техническое описание
Газовый мультиблок Elco MB-DLE 407 B01 S20 — комбинированный узел газовой рампы. В одном корпусе он объединяет перечисленные в исполнении функции подготовки, регулирования и безопасного перекрытия газа, сокращая число отдельных соединений газового тракта. Состав и режим данного варианта: режим регулирования — одноступенчатый; клапаны V1/V2 — Класс А; фильтр — стандартный фильтр, синий; реле давления — GW 150 A5.
Для согласования с газовой линией используются параметры: присоединение — Rp 1/2", Rp 3/4"; максимальное избыточное давление — 360 мбар; диапазон входного давления — от 15 до 360 мбар; диапазон выходного давления — от 4 до 20 мбар. Выходной диапазон относится к настройке регулятора, а максимальное давление — к допустимой нагрузке на узел; эти величины не взаимозаменяемы.
Особенности исполнения: управление V1/V2 — совместное; степень защиты — IP54. Электрическую последовательность клапанов необходимо согласовать с автоматом горения и схемой проверки герметичности.
При заказе и замене необходимо сверять полное наименование изделия; бренд OEM-артикула — ELCO; артикул или обозначение — 13012424. Для подтверждения взаимозаменяемости также проверяют состав узла, диапазоны давления, присоединение и последовательность управления V1/V2; совпадение только производителя или части маркировки недостаточно.
Альтернативные артикулы
- Бренд не указан
- 28925
- Elco
- 13016716
- Elco
- 13018762
Применяемость
Артикул 13012424 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco E4.225 G/F-T KS |
Клапан MB-DLE 407 B01 S20 Rp ¾»
Позиция на схеме: 4701
Узел: Газовая арматура |
| Elco E4.300 G/F-T KS |
Клапан MB-DLE 407 B01 S20 Rp ¾»
Позиция на схеме: 4701
Узел: Газовая арматура |
| Elco EK 02B.12 G-P/B KL |
Клапан MB-DLE 407 B01 S20
Позиция на схеме: 403
Узел: Газовая арматура |
| Elco EK 02B.12 G-P/B KN |
Клапан MB-DLE 407 B01 S20
Позиция на схеме: 403
Узел: Газовая арматура |
| Elco EK 02B.12 G/B KL |
Клапан MB-DLE 407 B01 S20
Позиция на схеме: 403
Узел: Газовая арматура |
| Elco EK 02B.12 G/B KN |
Клапан MB-DLE 407 B01 S20
Позиция на схеме: 403
Узел: Газовая арматура |
Свернуть список
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco EK 02B.18 G-P/B KL |
Клапан MB-DLE 407 B01 S20
Позиция на схеме: 403
Узел: Газовая арматура |
| Elco EK 02B.18 G-P/B KN |
Клапан MB-DLE 407 B01 S20
Позиция на схеме: 403
Узел: Газовая арматура |
| Elco EK 02B.18 G/B KL |
Клапан MB-DLE 407 B01 S20
Позиция на схеме: 403
Узел: Газовая арматура |
| Elco EK 02B.18 G/B KN |
Клапан MB-DLE 407 B01 S20
Позиция на схеме: 403
Узел: Газовая арматура |
| Elco VG 02.120 KL |
Газовый клапан MB-DLE 407 B01 S20 Rp ¾»
Позиция на схеме: 4701
Узел: Газовая арматура |
| Elco VG 02.120 KN |
Газовый клапан MB-DLE 407 B01 S20 Rp ¾»
Позиция на схеме: 4701
Узел: Газовая арматура |
| Elco VG 02.160 KL |
Газовый клапан MB-DLE 407 B01 S20 Rp ¾»
Позиция на схеме: 4701
Узел: Газовая арматура |
| Elco VG 02.160 KN |
Газовый клапан MB-DLE 407 B01 S20 Rp ¾»
Позиция на схеме: 4701
Узел: Газовая арматура |
| Elco VG 02.210-1 KL |
Газовый клапан MB-DLE 407 B01 S20 Rp ¾»
Позиция на схеме: 4701
Узел: Газовая арматура |
| Elco VG 02.210-1 KN |
Газовый клапан MB-DLE 407 B01 S20 Rp ¾»
Позиция на схеме: 4701
Узел: Газовая арматура |
| Elco VG 02.210-2 KL |
Газовый клапан MB-DLE 407 B01 S20 Rp ¾»
Позиция на схеме: 4701
Узел: Газовая арматура |
| Elco VG 02.210-2 KN |
Газовый клапан MB-DLE 407 B01 S20 Rp ¾»
Позиция на схеме: 4701
Узел: Газовая арматура |
| Elco VG 03.240 KL |
Газовый клапан MB-DLE 407 B01 S20 Rp ¾»
Позиция на схеме: 470
Узел: Газовая арматура |
| Elco VG 03.240 KN |
Газовый клапан MB-DLE 407 B01 S20 Rp ¾»
Позиция на схеме: 470
Узел: Газовая арматура |
| Elco VG 03.300 KL |
Газовый клапан MB-DLE 407 B01 S20 Rp ¾»
Позиция на схеме: 470
Узел: Газовая арматура |
| Elco VG 03.300 KN |
Газовый клапан MB-DLE 407 B01 S20 Rp ¾»
Позиция на схеме: 470
Узел: Газовая арматура |
| Elco VG 2.140 KL |
Газовый клапан MB-DLE 407 B01 S20 Rp ¾»
Позиция на схеме: 410
Узел: Газовая арматура |
| Elco VG 2.140 KN |
Газовый клапан MB-DLE 407 B01 S20 Rp ¾»
Позиция на схеме: 410
Узел: Газовая арматура |
| Elco VG 2.200 KL |
Газовый клапан MB-DLE 407 B01 S20 Rp ¾»
Позиция на схеме: 410
Узел: Газовая арматура |
| Elco VG 2.200 KN |
Газовый клапан MB-DLE 407 B01 S20 Rp ¾»
Позиция на схеме: 410
Узел: Газовая арматура |
| Elco VGL 2.120 KL |
Газовый клапан MB-DLE 407 B01 S20 Rp ¾»
Позиция на схеме: 410
Узел: Газовая арматура |
| Elco VGL 2.210 KL |
Газовый клапан MB-DLE 407 B01 S20 Rp ¾»
Позиция на схеме: 410
Узел: Газовая арматура |
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
В каких горелках применяется
Артикул 13012424 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- Узел горелки CB-VG 2.140 E D3/4” RP3/4” KN
- Код оборудования
- 3836349
- Позиция на схеме
- 4100
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG 2.140 E D3/4” RP3/4” KL
- Код оборудования
- 3836350
- Позиция на схеме
- 4100
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG 2.205 E D3/4” RP3/4” KN
- Код оборудования
- 3836353
- Позиция на схеме
- 4100
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG 2.205 E D3/4” RP3/4” KL
- Код оборудования
- 3836354
- Позиция на схеме
- 4100
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG1.105 E D3/4” RP3/4” KN
- Код оборудования
- 3836569
- Позиция на схеме
- 4030
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG1.105 E D3/4” RP3/4” KL
- Код оборудования
- 3836570
- Позиция на схеме
- 4030
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG2.120 d3/4"-Rp3/4" KN 60H
- Позиция на схеме
- 4100
- Узел горелки CB-VG2.140 D3/4"-RP3/4" KN
- Позиция на схеме
- 4100
- Узел горелки CB-VG2.140 D3/4"-RP3/4" KN 60HZ
- Позиция на схеме
- 4100
- Узел горелки CB-VG2.140 D3/4"-RP3/4" KL
- Позиция на схеме
- 4100
- Узел горелки CB-VG2.140 D3/4”-RP3/4” KL 60HZ
- Код оборудования
- 3836243
- Позиция на схеме
- 4100
- Период оборудования
- с 11-2017 до -
- Узел горелки CB-VG2.200 D3/4"-RP3/4" KN
- Позиция на схеме
- 4100
- Узел горелки CB-VG2.200 d3/4"-RP3/4" KN 60H
- Позиция на схеме
- 4100
- Узел горелки CB-VG2.200 D3/4"-RP3/4" KL
- Позиция на схеме
- 4100
- Узел горелки CB-VG2.200 d3/4"-RP3/4" KL 60H
- Позиция на схеме
- 4100
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Вес, кг
- 3
- Степень защиты
- IP54
- Электромагнитные клапаны V1 и V2
- Класс А
- Максимальное избыточное давление
- 360 мбар
- Диапазон входного давления газа
- от 15 до 360 мбар
- Диапазон выходного давления
- от 4 до 20 мбар
- Управление клапанами V1 и V2
- совместное
- Встроенный фильтр
- стандартный фильтр, синий
- Реле давления
- GW 150 A5
- Режим эксплуатации
- одноступенчатый
- Тип соединения
- Rp 1/2", Rp 3/4"
- Единица продажи
- шт
- Артикул OEM
- 13012424
