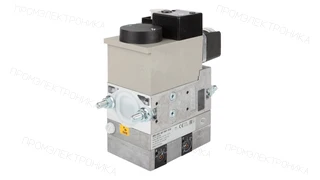

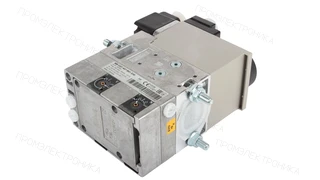

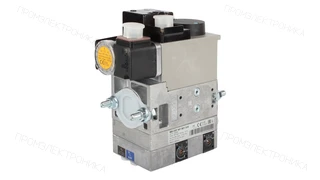

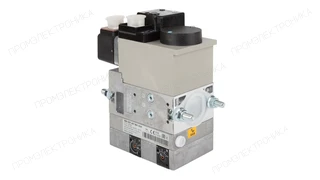

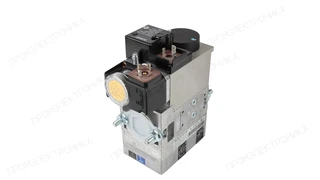

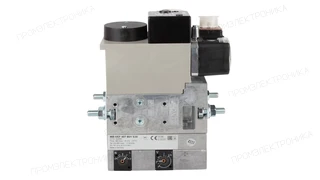

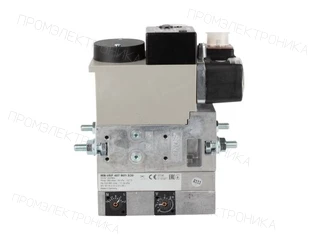

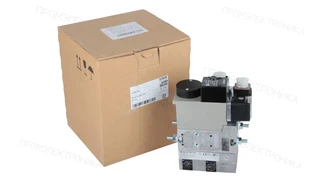

Газовый мультиблок Elco MB-VEF 407 B01 S30
Газовый мультиблок Elco MB-VEF 407 B01 S30, артикул 13011113. Раздел каталога: Газовые мультиблоки. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Управление V1/V2: Совместное · Степень защиты: IP54 · Режим регулирования: Бесступенчатый плавный · Диапазон выходного давления: от 0,5 до 100 мбар · Макс. избыточное давление: 360 мбар · Серия: MB-VEF
Документация для оборудования2 материалов; язык и редакция указаны отдельноОписание
Газовый мультиблок Elco MB-VEF 407 B01 S30: техническое описание
Газовый мультиблок Elco MB-VEF 407 B01 S30 — комбинированный узел газовой рампы. В одном корпусе он объединяет перечисленные в исполнении функции подготовки, регулирования и безопасного перекрытия газа, сокращая число отдельных соединений газового тракта. Состав и режим данного варианта: режим регулирования — бесступенчатый плавный; клапаны V1/V2 — Класс А; фильтр — сетка 0.8 мм; реле давления — GW 150 A5.
Для согласования с газовой линией используются параметры: присоединение — Rp 1/2", Rp 3/4"; максимальное избыточное давление — 360 мбар; диапазон входного давления — от 100 до 360 мбар; диапазон выходного давления — от 0,5 до 100 мбар. Выходной диапазон относится к настройке регулятора, а максимальное давление — к допустимой нагрузке на узел; эти величины не взаимозаменяемы.
Особенности исполнения: управление V1/V2 — совместное; степень защиты — IP54. Электрическую последовательность клапанов необходимо согласовать с автоматом горения и схемой проверки герметичности.
При заказе и замене необходимо сверять полное наименование изделия; бренд OEM-артикула — ELCO; артикул или обозначение — 13011113. Для подтверждения взаимозаменяемости также проверяют состав узла, диапазоны давления, присоединение и последовательность управления V1/V2; совпадение только производителя или части маркировки недостаточно.
Альтернативные артикулы
- Elco
- 13014906
- Elco
- 13016763
Применяемость
Артикул 13011113 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco E5.450 G/F-VT KL |
Клапан MB-VEF 407 B01 S30 + Fl
Позиция на схеме: 470 1
Узел: Газовая арматура |
| Elco E5.450 G/F-VT KN |
Клапан MB-VEF 407 B01 S30 + Fl
Позиция на схеме: 470 1
Узел: Газовая арматура |
| Elco E5.450 G/F-VTD KL |
Клапан MB-VEF 407 B01 S30 + Fl
Позиция на схеме: 4701
Узел: Газовая арматура |
| Elco E5.450 G/F-VTD KN |
Клапан MB-VEF 407 B01 S30 + Fl
Позиция на схеме: 4701
Узел: Газовая арматура |
| Elco E5.600 G/F-VT KL |
Клапан MB-VEF 407 B01 S30 + Fl
Позиция на схеме: 470 1
Узел: Газовая арматура |
| Elco E5.600 G/F-VT KN |
Клапан MB-VEF 407 B01 S30 + Fl
Позиция на схеме: 470 1
Узел: Газовая арматура |
Свернуть список
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco E5.600 G/F-VTD KL |
Клапан MB-VEF 407 B01 S30 + Fl
Позиция на схеме: 4701
Узел: Газовая арматура |
| Elco E5.600 G/F-VTD KN |
Клапан MB-VEF 407 B01 S30 + Fl
Позиция на схеме: 4701
Узел: Газовая арматура |
| Elco EK 03B.24 G/F-ZVT T1 |
Газовый клапан MB-VEF 407 B01 S30 Rp ¾»
Позиция на схеме: 470 1
Узел: Газовая арматура |
| Elco EK 03B.24 G/F-ZVT T2 |
Газовый клапан MB-VEF 407 B01 S30 Rp ¾»
Позиция на схеме: 470 1
Узел: Газовая арматура |
| Elco EK 03B.30 G/F-ZVT T1 |
Газовый клапан MB-VEF 407 B01 S30 Rp ¾»
Позиция на схеме: 470 1
Узел: Газовая арматура |
| Elco EK 03B.30 G/F-ZVT T2 |
Газовый клапан MB-VEF 407 B01 S30 Rp ¾»
Позиция на схеме: 470 1
Узел: Газовая арматура |
| Elco EK 04B.43 G/F-ZVT T1 |
Газовый клапан MB-VEF 407 B01 S30
Позиция на схеме: 470 1
Узел: Газовая арматура |
| Elco EK 04B.43 G/F-ZVT T2 |
Газовый клапан MB-VEF 407 B01 S30
Позиция на схеме: 470 1
Узел: Газовая арматура |
| Elco EK 04B.54 G/F-ZVT T1 |
Газовый клапан MB-VEF 407 B01 S30
Позиция на схеме: 470 1
Узел: Газовая арматура |
| Elco EK 04B.54 G/F-ZVT T2 |
Газовый клапан MB-VEF 407 B01 S30
Позиция на схеме: 470 1
Узел: Газовая арматура |
| Elco VG 03.240 DUO PLUS KL |
Газовый клапан MB-VEF 407 B01 S30 Rp ¾»
Позиция на схеме: 4701
Узел: Газовая арматура |
| Elco VG 03.240 DUO PLUS KN |
Газовый клапан MB-VEF 407 B01 S30 Rp ¾»
Позиция на схеме: 4701
Узел: Газовая арматура |
| Elco VG 03.300 DUO PLUS KL |
Газовый клапан MB-VEF 407 B01 S30 Rp ¾»
Позиция на схеме: 4701
Узел: Газовая арматура |
| Elco VG 03.300 DUO PLUS KN |
Газовый клапан MB-VEF 407 B01 S30 Rp ¾»
Позиция на схеме: 4701
Узел: Газовая арматура |
| Elco VG 03.300 V KL |
Газовый клапан MB-VEF 407 B01 S30 Rp ¾»
Позиция на схеме: 470
Узел: Газовая арматура |
| Elco VG 03.300 V KN |
Газовый клапан MB-VEF 407 B01 S30 Rp ¾»
Позиция на схеме: 470
Узел: Газовая арматура |
| Elco VG 04.430 DUO PLUS KL |
Газовый клапан MB-VEF 407 B01 S30
Позиция на схеме: 470
Узел: Газовая арматура |
| Elco VG 04.430 DUO PLUS KN |
Газовый клапан MB-VEF 407 B01 S30
Позиция на схеме: 470
Узел: Газовая арматура |
| Elco VG 04.540 DUO PLUS KL |
Газовый клапан MB-VEF 407 B01 S30
Позиция на схеме: 470
Узел: Газовая арматура |
| Elco VG 04.540 DUO PLUS KN |
Газовый клапан MB-VEF 407 B01 S30
Позиция на схеме: 470
Узел: Газовая арматура |
| Elco VG 04.540 V KL |
Газовый клапан MB-VEF 407 B01 S30 Rp ¾»
Позиция на схеме: 470
Узел: Газовая арматура |
| Elco VG 04.540 V KN |
Газовый клапан MB-VEF 407 B01 S30 Rp ¾»
Позиция на схеме: 470
Узел: Газовая арматура |
| Elco VG 3.290 DP KL |
Газовый клапан MB-VEF 407 B01 S30 Rp ¾»
Позиция на схеме: 410
Узел: Газовая арматура |
| Elco VG 3.290 DP KN |
Газовый клапан MB-VEF 407 B01 S30 Rp ¾»
Позиция на схеме: 410
Узел: Газовая арматура |
| Elco VG 3.360 DP KL |
Газовый клапан MB-VEF 407 B01 S30 Rp ¾»
Позиция на схеме: 410
Узел: Газовая арматура |
| Elco VG 3.360 DP KN |
Газовый клапан MB-VEF 407 B01 S30 Rp ¾»
Позиция на схеме: 410
Узел: Газовая арматура |
| Elco VG 4.460 DP KL |
Газовый клапан MB-VEF 407 B01 S30 Rp ¾»
Позиция на схеме: 403
Узел: Газовая арматура |
| Elco VG 4.460 DP KN |
Газовый клапан MB-VEF 407 B01 S30 Rp ¾»
Позиция на схеме: 403
Узел: Газовая арматура |
| Elco VG 4.610 DP KL |
Газовый клапан MB-VEF 407 B01 S30 Rp ¾»
Позиция на схеме: 403
Узел: Газовая арматура |
| Elco VG 4.610 DP KN |
Газовый клапан MB-VEF 407 B01 S30 Rp ¾»
Позиция на схеме: 403
Узел: Газовая арматура |
| Elco VG 5.1200 DP KN / KM / KL |
Газовый клапан MB-VEF 407 B01 S30 Rp ¾»
Позиция на схеме: 3100
Узел: Электроника |
| Elco VG 5.950 DP KN / KM / KL |
Газовый клапан MB-VEF 407 B01 S30 Rp ¾»
Позиция на схеме: 3100
Узел: Электроника |
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
В каких горелках применяется
Артикул 13011113 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- Узел горелки GT-d311 - 3/4" - Rp1"
- Позиция на схеме
- 3100
- Узел горелки GT-D311-3/4''-RP1''
- Код оборудования
- 3832064
- Позиция на схеме
- 3100
- Период оборудования
- с 06-2010 до -
- Узел горелки GT-d311 - 3/4” - Rp1”
- Код оборудования
- 3832064
- Позиция на схеме
- 3100
- Период оборудования
- с 06-2010 до -
- Узел горелки GT-d311 - 3/4" - Rp1"
- Код оборудования
- 3832064
- Позиция на схеме
- 3100
- Период оборудования
- с 06-2010 до -
- ELCO GT -D311 - 3/4 - RP1
- Код оборудования
- 3832064
- Позиция на схеме
- 3100
- Период оборудования
- с 06-2010 до -
- Узел горелки GT-d311 - 3/4ˮ - Rp1ˮ
- Позиция на схеме
- 3100
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Вес, кг
- 4
- Степень защиты
- IP54
- Электромагнитные клапаны V1 и V2
- Класс А
- Максимальное избыточное давление
- 360 мбар
- Диапазон входного давления газа
- от 100 до 360 мбар
- Диапазон выходного давления
- от 0,5 до 100 мбар
- Управление клапанами V1 и V2
- совместное
- Реле давления
- GW 150 A5
- Тип соединения
- Rp 1/2", Rp 3/4"
- Режим эксплуатации
- бесступенчатый плавный
- Встроенный фильтр
- сетка 0.8 мм
- Единица продажи
- шт
- Артикул OEM
- 13011113
