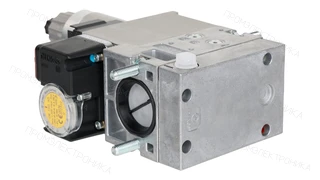

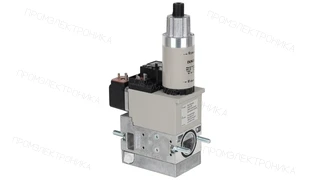

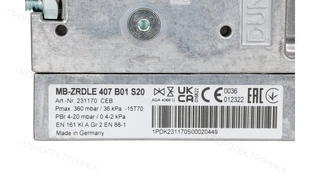

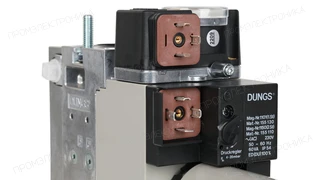

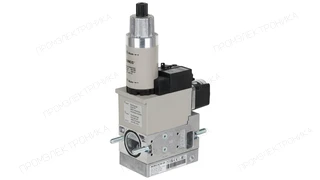

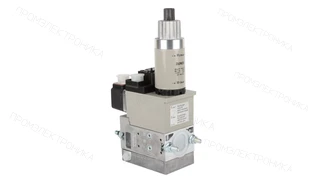

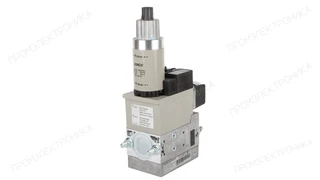

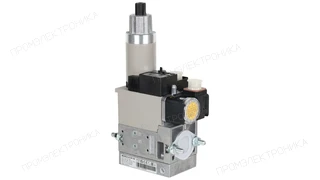

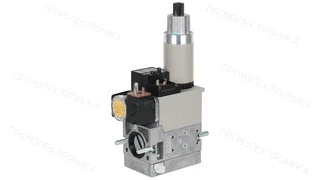

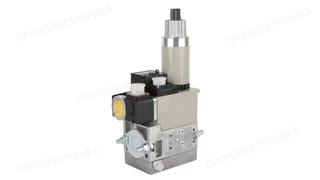

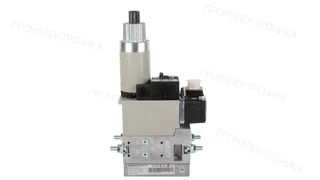

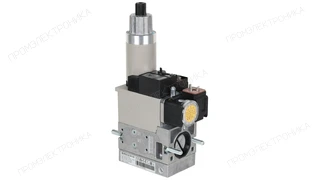

Газовый мультиблок Elco MB-ZRDLE 407 B01 S20
Газовый мультиблок Elco MB-ZRDLE 407 B01 S20, артикул 13010071. Раздел каталога: Газовые мультиблоки. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Управление V1/V2: Совместное · Степень защиты: IP54 · Режим регулирования: Двухступенчатый · Диапазон выходного давления: от 4 до 20 мбар · Макс. избыточное давление: 360 мбар · Серия: MB-ZRDLE
Документация для оборудования2 материалов; язык и редакция указаны отдельноОписание
Газовый мультиблок Elco MB-ZRDLE 407 B01 S20: техническое описание
Газовый мультиблок Elco MB-ZRDLE 407 B01 S20 — комбинированный узел газовой рампы. В одном корпусе он объединяет перечисленные в исполнении функции подготовки, регулирования и безопасного перекрытия газа, сокращая число отдельных соединений газового тракта. Состав и режим данного варианта: режим регулирования — двухступенчатый; клапаны V1/V2 — Класс А; фильтр — стандартный фильтр, синий; реле давления — GW 150 A5.
Для согласования с газовой линией используются параметры: присоединение — Rp 1/2", Rp 3/4"; максимальное избыточное давление — 360 мбар; диапазон входного давления — от 15 до 360 мбар; диапазон выходного давления — от 4 до 20 мбар. Выходной диапазон относится к настройке регулятора, а максимальное давление — к допустимой нагрузке на узел; эти величины не взаимозаменяемы.
Особенности исполнения: управление V1/V2 — совместное; степень защиты — IP54. Электрическую последовательность клапанов необходимо согласовать с автоматом горения и схемой проверки герметичности.
При заказе и замене необходимо сверять полное наименование изделия; бренд OEM-артикула — ELCO; артикул или обозначение — 13010071. Для подтверждения взаимозаменяемости также проверяют состав узла, диапазоны давления, присоединение и последовательность управления V1/V2; совпадение только производителя или части маркировки недостаточно.
Альтернативные артикулы
- Elco
- 13016771
Применяемость
Артикул 13010071 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco EK 01B.9 G/F-ZT |
Газовый клапан MB-ZRDLE 407 B01 S20 Rp ¾»
Позиция на схеме: 304
Узел: Газовая арматура |
| Elco EK 02B.12 G-Z/B KL |
Клапан MB-ZRDLE 407 B01 S20
Позиция на схеме: 403
Узел: Газовая арматура |
| Elco EK 02B.12 G-Z/B KN |
Клапан MB-ZRDLE 407 B01 S20
Позиция на схеме: 403
Узел: Газовая арматура |
| Elco EK 02B.18 G-Z/B KL |
Клапан MB-ZRDLE 407 B01 S20
Позиция на схеме: 403
Узел: Газовая арматура |
| Elco EK 02B.18 G-Z/B KN |
Клапан MB-ZRDLE 407 B01 S20
Позиция на схеме: 403
Узел: Газовая арматура |
| Elco VG 01.85 D |
Газовый клапан MB-ZRDLE 407 B01 S20 Rp ¾»
Позиция на схеме: 304
Узел: Газовая арматура |
Свернуть список
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco VG 02.120 DUO KL |
Газовый клапан MB-ZRDLE 407 B01 S20 Rp ¾»
Позиция на схеме: 4701
Узел: Газовая арматура |
| Elco VG 02.120 DUO KN |
Газовый клапан MB-ZRDLE 407 B01 S20 Rp ¾»
Позиция на схеме: 4701
Узел: Газовая арматура |
| Elco VG 02.160 DUO KL |
Газовый клапан MB-ZRDLE 407 B01 S20 Rp ¾»
Позиция на схеме: 4701
Узел: Газовая арматура |
| Elco VG 02.160 DUO KN |
Газовый клапан MB-ZRDLE 407 B01 S20 Rp ¾»
Позиция на схеме: 4701
Узел: Газовая арматура |
| Elco VG 02.210-1 DUO KN |
Газовый клапан MB-ZRDLE 407 B01 S20 Rp ¾»
Позиция на схеме: 4701
Узел: Газовая арматура |
| Elco VG 02.210-2 DUO KL |
Газовый клапан MB-ZRDLE 407 B01 S20 Rp ¾»
Позиция на схеме: 4701
Узел: Газовая арматура |
| Elco VG 02.210-2 DUO KN |
Газовый клапан MB-ZRDLE 407 B01 S20 Rp ¾»
Позиция на схеме: 4701
Узел: Газовая арматура |
| Elco VG 2.120 D KL |
Газовый клапан MB-ZRDLE 407 B01 S20 Rp ¾»
Позиция на схеме: 403
Узел: Газовая арматура |
| Elco VG 2.120 D KN |
Газовый клапан MB-ZRDLE 407 B01 S20 Rp ¾»
Позиция на схеме: 403
Узел: Газовая арматура |
| Elco VG 2.160 D KL |
Газовый клапан MB-ZRDLE 407 B01 S20 Rp ¾»
Позиция на схеме: 403
Узел: Газовая арматура |
| Elco VG 2.160 D KN |
Газовый клапан MB-ZRDLE 407 B01 S20 Rp ¾»
Позиция на схеме: 403
Узел: Газовая арматура |
| Elco VG 2.210 D KL |
Газовый клапан MB-ZRDLE 407 B01 S20 Rp ¾»
Позиция на схеме: 403
Узел: Газовая арматура |
| Elco VG 2.210 D KN |
Газовый клапан MB-ZRDLE 407 B01 S20 Rp ¾»
Позиция на схеме: 403
Узел: Газовая арматура |
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
В каких горелках применяется
Артикул 13010071 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- Узел горелки CB-VG2.120 D E D3/4” RP3/4” KN
- Код оборудования
- 3836356
- Позиция на схеме
- 4100
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG2.120 D E D3/4” RP3/4” KL
- Код оборудования
- 3836357
- Позиция на схеме
- 4100
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG2.160 D E D3/4” RP3/4” KN
- Код оборудования
- 3836358
- Позиция на схеме
- 4100
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG2.160 D E D3/4” RP3/4” KL
- Код оборудования
- 3836359
- Позиция на схеме
- 4100
- Период оборудования
- с 07-2018 до -
- Узел горелки CB-VG2.205 D E D3/4” RP3/4” KN
- Код оборудования
- 3836362
- Позиция на схеме
- 4100
- Период оборудования
- с 09-2018 до -
- Узел горелки CB-VG2.205 D E D3/4” RP3/4” KL
- Код оборудования
- 3836363
- Позиция на схеме
- 4100
- Период оборудования
- с 09-2018 до -
- Узел горелки CB-VG 1.105 D E D3/4” RP3/4” KN
- Код оборудования
- 3836355
- Позиция на схеме
- 3040
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG 1.105 D E D3/4” RP3/4” KN
- Код оборудования
- 3836571
- Позиция на схеме
- 3040
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG 1.105 D E D3/4” RP3/4” KL
- Код оборудования
- 3836519
- Позиция на схеме
- 3040
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG 1.105 D E D3/4” RP3/4” KL
- Код оборудования
- 3836580
- Позиция на схеме
- 3040
- Период оборудования
- с 06-2018 до -
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Вес, кг
- 3.4
- Ширина, см
- 7.4
- Высота, см
- 26.6
- Длина, см
- 15.1
- Степень защиты
- IP54
- Электромагнитные клапаны V1 и V2
- Класс А
- Максимальное избыточное давление
- 360 мбар
- Диапазон входного давления газа
- от 15 до 360 мбар
- Диапазон выходного давления
- от 4 до 20 мбар
- Управление клапанами V1 и V2
- совместное
- Встроенный фильтр
- стандартный фильтр, синий

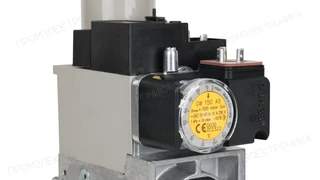

- Реле давления
- GW 150 A5
- Тип соединения
- Rp 1/2", Rp 3/4"
- Режим эксплуатации
- двухступенчатый
- Единица продажи
- шт
- Артикул OEM
- 13010071
