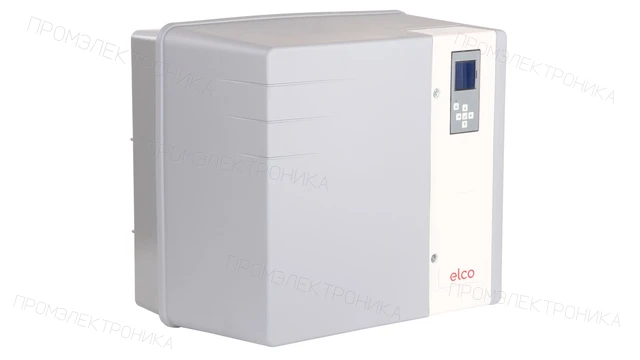

Газовая горелка Elco VG 5.1200 DP R

Газовая горелка Elco VG 5.1200 DP R: техническое описание

Газовая горелка Elco VG 5.1200 DP R — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газовая; регулирование мощности — прогрессивная-пневморегулируемая.

Рабочая область характеризуется параметрами: диапазон мощности — от 200 до 1 200 кВт; противодавление — от 0 до 9 мбар. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

Монтажное исполнение: диаметр пламенной трубы — 170 мм; комплектация — без газовой рампы, без головы сгорания. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

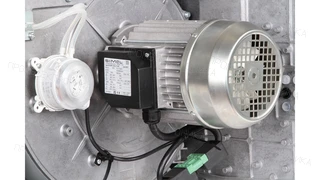

Условия электрического подключения и эксплуатации: питание — 220 В; потребляемая мощность — 2 052 Вт; степень защиты — IP21; температура окружающей среды — от -10 до 60 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 1 500 Вт; уровень шума — 77 дБ.

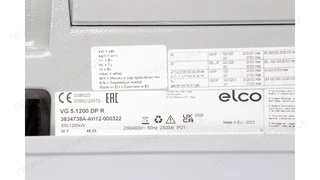

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Elco; артикул или обозначение — 3834738. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
