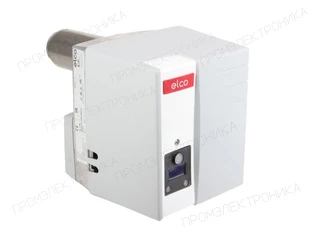

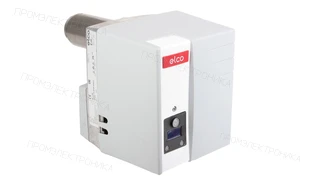

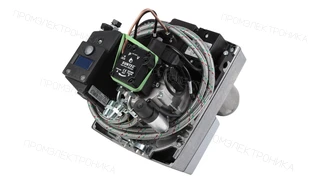

Дизельная горелка Elco VL 1.55

Дизельная горелка Elco VL 1.55: техническое описание

Дизельная горелка Elco VL 1.55 — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — дизельная; регулирование мощности — одноступенчатая.

Рабочая область характеризуется параметрами: диапазон мощности — от 30 до 55 кВт; противодавление — от 0 до 0,9 мбар; расход топлива — 2,5 - 4,6 кг/ч. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

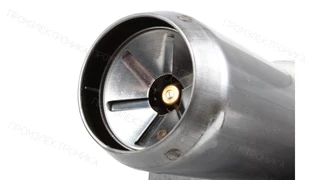

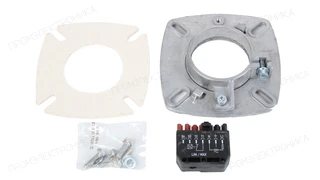

Монтажное исполнение: пламенная труба — стандартная; длина пламенной трубы — 120 мм; диаметр пламенной трубы — 80 мм; комплектация — с головой сгорания. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В; потребляемая мощность — 195 Вт; температура окружающей среды — от 0 до 60 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 110 Вт; уровень шума — 65 дБ.

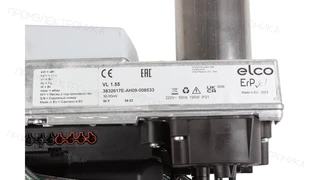

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Elco; артикул или обозначение — 3832617. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
