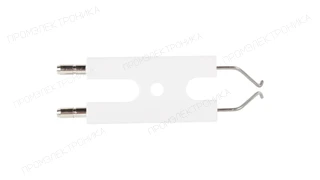

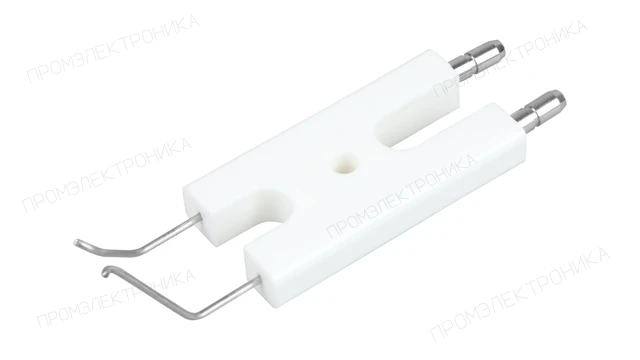

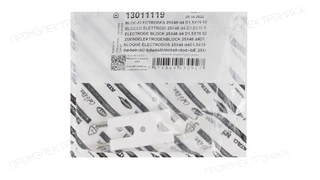

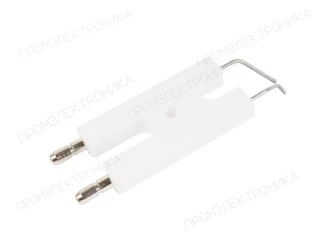

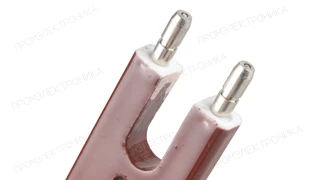

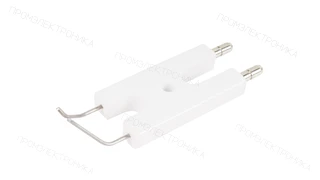

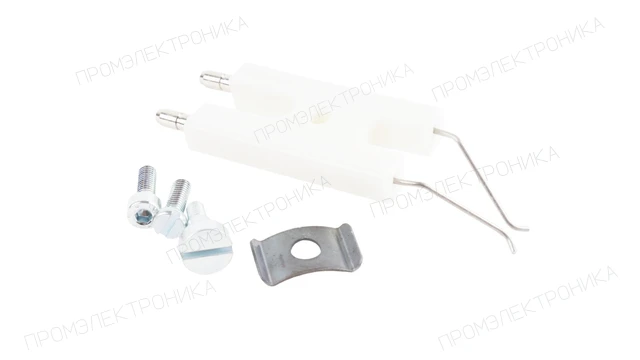

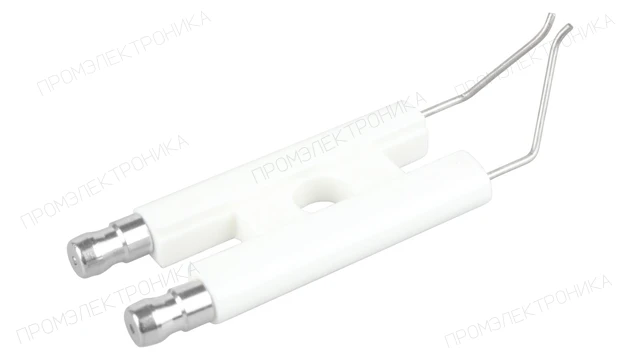

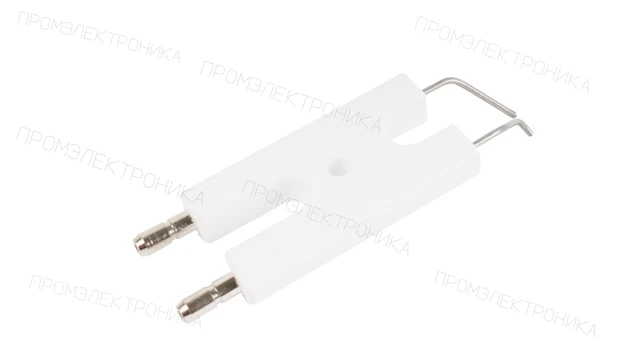

Блок электродов поджига Elco 78 мм, 13011119
Блок электродов поджига Elco 78 мм, 13011119, артикул 13011119. Раздел каталога: Электроды. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Комплектация: Блок электродов · Диаметр штекера: 4 мм · Назначение электрода: Поджига · Фиксированная изоляция: 48 x 25 x 8 мм · Точная длина электрода: 78 мм · Длина электрода: Менее 100 мм · Производитель электрода: ELCO · Размер стержня: ⌀1.2-1.5 x 19.3 мм
Описание
Блок электродов поджига Elco 78 мм, 13011119: техническое описание
Блок электродов поджига Elco 78 мм, 13011119 — электродный блок горелки. В данном исполнении изделие создаёт искровой промежуток для воспламенения топливовоздушной смеси при подаче высокого напряжения от трансформатора розжига. Тип по карточке: розжига.
Геометрия электродного узла: общая длина — 78 мм; стержень — ⌀1.2-1.5 x 19.3 мм; фиксированная изоляция — 48 x 25 x 8 мм. Эти размеры задают положение рабочего конца относительно головки горелки; изменение длины или диаметра может изменить искровой зазор либо устойчивость сигнала пламени.
Подключение и фиксация: штекер — 4 мм. При замене необходимо сохранить тип электрода, геометрию, разъём и монтажное положение; внешнее сходство не подтверждает совместимость.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Elco; артикул или обозначение — 13011119. Для подтверждения взаимозаменяемости также проверяют тип, все геометрические размеры, разъём и монтажное положение; совпадение только производителя или части маркировки недостаточно.
Альтернативные артикулы
- Elco
- 13015848
- Elco
- 13019583
Применяемость
Артикул 13011119 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco E6.1200 G/F-ET KL |
Электрод поджига
Позиция на схеме: 05.4
Узел: Смесительное устройство |
| Elco E6.1200 G/F-ET KN |
Электрод поджига
Позиция на схеме: 05.4
Узел: Смесительное устройство |
| Elco E6.1200 G/F-VT KL |
Электрод поджига
Позиция на схеме: 06.4
Узел: Смесительное устройство |
| Elco E6.1200 G/F-VT KN |
Электрод поджига
Позиция на схеме: 06.4
Узел: Смесительное устройство |
| Elco E6.850 G/F-ET KL |
Электрод поджига
Позиция на схеме: 05.4
Узел: Смесительное устройство |
| Elco E6.850 G/F-ET KN |
Электрод поджига
Позиция на схеме: 05.4
Узел: Смесительное устройство |
Свернуть список
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco E6.850 G/F-VT KL |
Электрод поджига
Позиция на схеме: 06.4
Узел: Смесительное устройство |
| Elco E6.850 G/F-VT KN |
Электрод поджига
Позиция на схеме: 06.4
Узел: Смесительное устройство |
| Elco TECTRON E6 G/F-VTDСерия; полное исполнение в каталоге не указано |
Электрод поджига
Позиция на схеме: 06.4
Узел: Смесительное устройство |
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
В каких горелках применяется
Артикул 13011119 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- Узел горелки CB-VL1.40 P
- Код оборудования
- 3832615
- Позиция на схеме
- 0170
- Период оборудования
- с 12-2008 до -
- Узел горелки CB-VL1.42
- Код оборудования
- 3832616
- Позиция на схеме
- 0170
- Период оборудования
- с 12-2008 до -
- Узел горелки CB-VL1.55
- Код оборудования
- 3832617
- Позиция на схеме
- 0170
- Период оборудования
- с 12-2008 до -
- Узел горелки CB-VL 1.55 P
- Код оборудования
- 3833026
- Позиция на схеме
- 0170
- Период оборудования
- с 06-2009 до -
- ELCO FS-VL1.55 60HZ
- Код оборудования
- 3832368
- Позиция на схеме
- 0170
- Период оборудования
- с 06-2012 до -
- Узел горелки CB-VL1.95
- Код оборудования
- 3832618
- Позиция на схеме
- 0170
- Период оборудования
- с 12-2008 до -
- Узел горелки CB-VL1.95
- Код оборудования
- 3835866
- Позиция на схеме
- 0170
- Период оборудования
- с 09-2016 до -
- Узел горелки CB-VL1.105
- Код оборудования
- 3835887
- Позиция на схеме
- 0170
- Период оборудования
- с 09-2016 до -
- Узел горелки CB-VL1.105 60HZ
- Код оборудования
- 3832364
- Позиция на схеме
- 0170
- Период оборудования
- с 06-2012 до -
- Узел горелки CB-VL1.105 KN
- Код оборудования
- 3836898
- Позиция на схеме
- 0170
- Период оборудования
- с 09-2019 до -
- Узел горелки CB-VL1.105 KL
- Код оборудования
- 3836899
- Позиция на схеме
- 0170
- Период оборудования
- с 09-2019 до -
- Узел горелки CB-VL1.105 KN 6H
- Код оборудования
- 3836900
- Позиция на схеме
- 0170
- Период оборудования
- с 09-2019 до -
- Узел горелки CB-VL1.105 KL 6H
- Код оборудования
- 3836901
- Позиция на схеме
- 0170
- Период оборудования
- с 09-2019 до -
- Узел горелки CB-VL2.120 D KN
- Код оборудования
- 3833344
- Позиция на схеме
- 2040
- Период оборудования
- с 03-2011 до -
- Узел горелки CB-VL2.120 D KL
- Код оборудования
- 3833345
- Позиция на схеме
- 2040
- Период оборудования
- с 04-2011 до -
- Узел горелки CB-VL2.160 D KN
- Код оборудования
- 3833346
- Позиция на схеме
- 2040
- Период оборудования
- с 07-2010 до -
- Узел горелки CB-VL2.160 D KL
- Код оборудования
- 3833347
- Позиция на схеме
- 2040
- Период оборудования
- с 03-2011 до -
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Вес, кг
- 0.11
- Длина, см
- 7.8
- Тип электрода
- розжига
- Длина электрода
- 78 мм
- Диаметр штекера
- 4 мм
- Размер фиксированной изоляции
- 48 x 25 x 8 мм
- Размер стержня
- ⌀1.2-1.5 x 19.3 мм
- Единица продажи
- шт
- Артикул производителя
- 13011119
