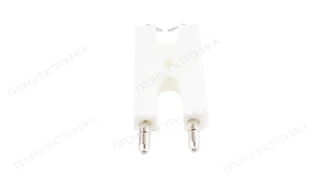

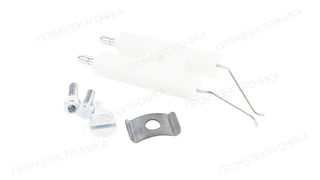

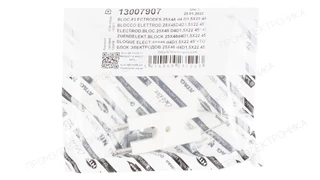

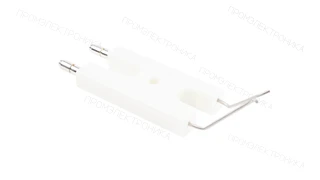

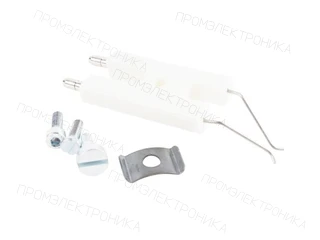

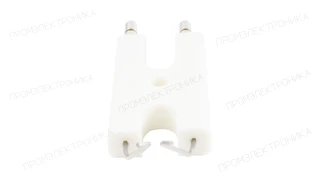

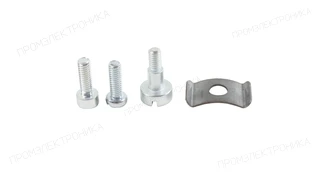

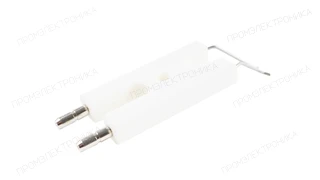

Блок электродов поджига Elco 81 мм, 13007907
Блок электродов поджига Elco 81 мм, 13007907, артикул 13007907. Раздел каталога: Электроды. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Комплектация: Блок электродов · Назначение электрода: Поджига · Фиксированная изоляция: 48 x 25 x 8 мм · Точная длина электрода: 81 мм · Длина электрода: Менее 100 мм · Производитель электрода: ELCO · Размер стержня: ⌀1.2-1.5 x 22 мм
Описание
Блок электродов поджига Elco 81 мм, 13007907: техническое описание
Блок электродов поджига Elco 81 мм, 13007907 — электродный блок горелки. В данном исполнении изделие создаёт искровой промежуток для воспламенения топливовоздушной смеси при подаче высокого напряжения от трансформатора розжига. Тип по карточке: розжига.
Геометрия электродного узла: общая длина — 81 мм; стержень — ⌀1.2-1.5 x 22 мм; фиксированная изоляция — 48 x 25 x 8 мм. Эти размеры задают положение рабочего конца относительно головки горелки; изменение длины или диаметра может изменить искровой зазор либо устойчивость сигнала пламени.
При замене необходимо сохранить тип электрода, геометрию, разъём и монтажное положение; внешнее сходство не подтверждает совместимость.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Elco; артикул или обозначение — 13007907. Для подтверждения взаимозаменяемости также проверяют тип, все геометрические размеры, разъём и монтажное положение; совпадение только производителя или части маркировки недостаточно.
Альтернативные артикулы
- Elco
- 13015846
- Elco
- 13017007
В каких горелках применяется
Артикул 13007907 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- Узел горелки CH-O0622 - T1/KN
- Код оборудования
- 3833363
- Позиция на схеме
- 2045
- Период оборудования
- с 12-2010 до -
- Узел горелки CH-O0622 - T2/KL
- Код оборудования
- 3833458
- Позиция на схеме
- 2045
- Период оборудования
- с 12-2010 до -
- Узел горелки CH-O0622 - T3/KM
- Код оборудования
- 3833608
- Позиция на схеме
- 2045
- Период оборудования
- с 01-2012 до -
- Узел горелки CH-O0622-T1/KN
- Код оборудования
- 3833363
- Позиция на схеме
- 2045
- Период оборудования
- с 12-2010 до -
- Узел горелки CH-O0622-T2/KL
- Код оборудования
- 3833458
- Позиция на схеме
- 2045
- Период оборудования
- с 12-2010 до -
- Узел горелки CH-O0622-T3/KM
- Код оборудования
- 3833608
- Позиция на схеме
- 2045
- Период оборудования
- с 01-2012 до -
- Узел горелки CH-D0421 - T1/KN
- Позиция на схеме
- 2130
- Узел горелки CH-D0421 - T2/KL
- Позиция на схеме
- 2130
- Узел горелки CH-D0422 - T1/KN
- Позиция на схеме
- 2130
- Узел горелки CH-D0422 - T2/KL
- Позиция на схеме
- 2130
- Узел горелки CH-O0421 - T1/KN
- Код оборудования
- 3832875
- Позиция на схеме
- 2040
- Период оборудования
- с 02-2009 до -
- Узел горелки CH-O0421 - T2/KL
- Код оборудования
- 3832878
- Позиция на схеме
- 2040
- Период оборудования
- с 02-2009 до -
- Узел горелки CH-O0422 - T1/KN
- Код оборудования
- 3832061
- Позиция на схеме
- 2040
- Период оборудования
- с 06-2008 до -
- Узел горелки CH-O0422 - T2/KL
- Код оборудования
- 3832659
- Позиция на схеме
- 2040
- Период оборудования
- с 09-2008 до -
- Узел горелки CH-D0531 - T1/KN
- Код оборудования
- 3834555
- Позиция на схеме
- 2040
- Период оборудования
- с 06-2014 до -
- Узел горелки CH-D0531 - T2/KL
- Код оборудования
- 3834556
- Позиция на схеме
- 2040
- Период оборудования
- с 06-2014 до -
- Узел горелки CH-D0532 - T1/KN
- Код оборудования
- 3834557
- Позиция на схеме
- 2040
- Период оборудования
- с 06-2014 до -
- Узел горелки CH-D0532 - T2/KL
- Код оборудования
- 3834558
- Позиция на схеме
- 2040
- Период оборудования
- с 06-2014 до -
- Узел горелки CH-O0524 - T1/KN
- Код оборудования
- 3836601
- Позиция на схеме
- 2040
- Период оборудования
- с 09-2018 до -
- Узел горелки CH-O0524 - T2/KL
- Код оборудования
- 3836602
- Позиция на схеме
- 2040
- Период оборудования
- с 09-2018 до -
- Узел горелки CH-O0521-T1/KN
- Код оборудования
- 3833081
- Позиция на схеме
- 2040
- Период оборудования
- с 07-2009 до -
- Узел горелки CH-O0521-T2/KL
- Код оборудования
- 3833175
- Позиция на схеме
- 2040
- Период оборудования
- с 01-2010 до -
- Узел горелки CH-O0522-T1/KN
- Код оборудования
- 3832013
- Позиция на схеме
- 2040
- Период оборудования
- с 06-2008 до -
- Узел горелки CH-O0522-T2/KL
- Код оборудования
- 3833174
- Позиция на схеме
- 2040
- Период оборудования
- с 01-2010 до -
- Узел горелки CH-D0531 - T1/KN
- Позиция на схеме
- 2040
- Узел горелки CH-D0531 - T2/KL
- Позиция на схеме
- 2040
- Узел горелки CH-D0532 - T1/KN
- Позиция на схеме
- 2040
- Узел горелки CH-D0532 - T2/KL
- Позиция на схеме
- 2040
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Вес, кг
- 0.2
- Тип электрода
- розжига
- Длина электрода
- 81 мм
- Размер фиксированной изоляции
- 48 x 25 x 8 мм
- Размер стержня
- ⌀1.2-1.5 x 22 мм
- Единица продажи
- шт
- Артикул производителя
- 13007907
