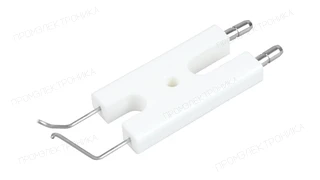

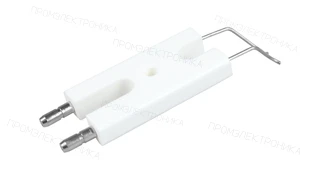

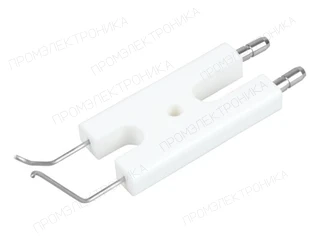

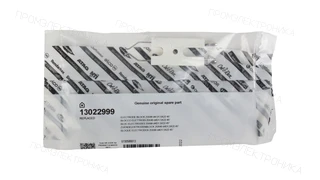

Блок электродов поджига Elco 82 мм, 13022999
Блок электродов поджига Elco 82 мм, 13022999, артикул 13022999. Раздел каталога: Электроды. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Комплектация: Блок электродов · Назначение электрода: Поджига · Фиксированная изоляция: 48 x 25 x 8 мм · Точная длина электрода: 82 мм · Длина электрода: Менее 100 мм · Производитель электрода: ELCO · Размер стержня: ⌀1.2-1.5 x 23 мм
Описание
Блок электродов поджига Elco 82 мм, 13022999: техническое описание
Блок электродов поджига Elco 82 мм, 13022999 — электродный блок горелки. В данном исполнении изделие создаёт искровой промежуток для воспламенения топливовоздушной смеси при подаче высокого напряжения от трансформатора розжига. Тип по карточке: розжига.
Геометрия электродного узла: общая длина — 82 мм; стержень — ⌀1.2-1.5 x 23 мм; фиксированная изоляция — 48 x 25 x 8 мм. Эти размеры задают положение рабочего конца относительно головки горелки; изменение длины или диаметра может изменить искровой зазор либо устойчивость сигнала пламени.
При замене необходимо сохранить тип электрода, геометрию, разъём и монтажное положение; внешнее сходство не подтверждает совместимость.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Elco; артикул или обозначение — 13022999. Для подтверждения взаимозаменяемости также проверяют тип, все геометрические размеры, разъём и монтажное положение; совпадение только производителя или части маркировки недостаточно.
Альтернативные артикулы
- Elco
- 13022796
Применяемость
Артикул 13022999 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco E7.1800 G/F-ET KL |
Блок электрода поджига
Позиция на схеме: 05.2
Узел: Смесительное устройство |
| Elco E7.1800 G/F-ET KN |
Блок электрода поджига
Позиция на схеме: 05.2
Узел: Смесительное устройство |
| Elco E7.2400 G/F-ET KL |
Блок электрода поджига
Позиция на схеме: 05.2
Узел: Смесительное устройство |
| Elco E7.2400 G/F-ET KN |
Блок электрода поджига
Позиция на схеме: 05.2
Узел: Смесительное устройство |
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
Технические характеристики
- Тип электрода
- розжига
- Длина электрода
- 82 мм
- Размер фиксированной изоляции
- 48 x 25 x 8 мм
- Размер стержня
- ⌀1.2-1.5 x 23 мм
- Единица продажи
- шт
- Артикул производителя
- 13022999
