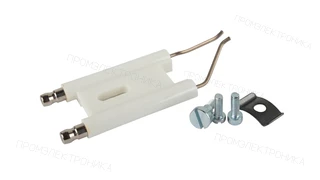

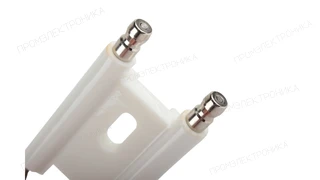

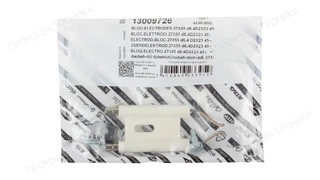

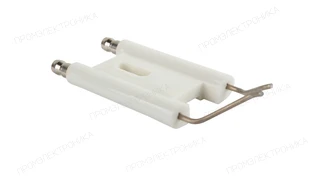

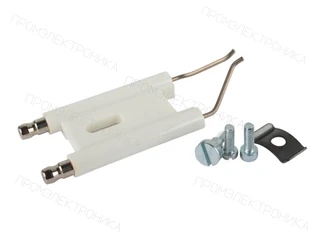

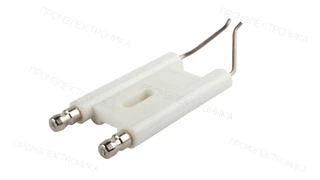

Блок электродов поджига Elco 90 мм, 13009726
Блок электродов поджига Elco 90 мм, 13009726, артикул 13009726. Раздел каталога: Электроды. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Комплектация: Блок электродов · Диаметр штекера: 6 мм · Назначение электрода: Поджига · Фиксированная изоляция: 55 x 36 x 10 мм · Точная длина электрода: 90 мм · Длина электрода: Менее 100 мм · Производитель электрода: ELCO · Размер стержня: ⌀2 x 23 мм
Описание
Блок электродов поджига Elco 90 мм, 13009726: техническое описание
Блок электродов поджига Elco 90 мм, 13009726 — электродный блок горелки. В данном исполнении изделие создаёт искровой промежуток для воспламенения топливовоздушной смеси при подаче высокого напряжения от трансформатора розжига. Тип по карточке: розжига.

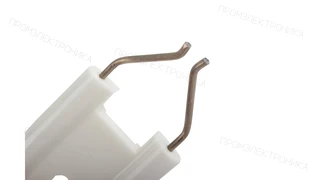

Геометрия электродного узла: общая длина — 90 мм; стержень — ⌀2 x 23 мм; фиксированная изоляция — 55 x 36 x 10 мм. Эти размеры задают положение рабочего конца относительно головки горелки; изменение длины или диаметра может изменить искровой зазор либо устойчивость сигнала пламени.
Подключение и фиксация: штекер — 6 мм. При замене необходимо сохранить тип электрода, геометрию, разъём и монтажное положение; внешнее сходство не подтверждает совместимость.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Elco; артикул или обозначение — 13009726. Для подтверждения взаимозаменяемости также проверяют тип, все геометрические размеры, разъём и монтажное положение; совпадение только производителя или части маркировки недостаточно.
Альтернативные артикулы
- Cuenod
- B13000168
- Elco
- 13015855
Применяемость
Артикул 13009726 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco VECTRON EK 05 G/F-ETСерия; полное исполнение в каталоге не указано |
Блок электродов поджига
Позиция на схеме: 508
Узел: Смесительное устройство |
| Elco VECTRON EK 05B G/F-ZVTСерия; полное исполнение в каталоге не указано |
Блок электрода поджига
Позиция на схеме: 508
Узел: Смесительное устройство |
| Elco VECTRON EK 06 G/F-ETСерия; полное исполнение в каталоге не указано |
Блок электродов поджига
Позиция на схеме: 508
Узел: Смесительное устройство |
| Elco VECTRON EK 06B G/F-ZVTСерия; полное исполнение в каталоге не указано |
Блок электродов поджига
Позиция на схеме: 508
Узел: Смесительное устройство |
| Elco VG 05.1000 DUO PLUS |
Блок электрода поджига
Позиция на схеме: 508
Узел: Смесительное устройство |
| Elco VG 05.1000 MODULO KL |
Блок электродов поджига
Позиция на схеме: 508
Узел: Смесительное устройство |
Свернуть список
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco VG 05.1000 MODULO KM |
Блок электродов поджига
Позиция на схеме: 508
Узел: Смесительное устройство |
| Elco VG 05.1000 MODULO KN |
Блок электродов поджига
Позиция на схеме: 508
Узел: Смесительное устройство |
| Elco VG 05.1000 VARIO |
Блок электрода поджига
Позиция на схеме: 508
Узел: Смесительное устройство |
| Elco VG 05.700 DUO PLUS |
Блок электрода поджига
Позиция на схеме: 508
Узел: Смесительное устройство |
| Elco VG 05.700 MODULO KL |
Блок электродов поджига
Позиция на схеме: 508
Узел: Смесительное устройство |
| Elco VG 05.700 MODULO KM |
Блок электродов поджига
Позиция на схеме: 508
Узел: Смесительное устройство |
| Elco VG 05.700 MODULO KN |
Блок электродов поджига
Позиция на схеме: 508
Узел: Смесительное устройство |
| Elco VG 05.700 VARIO |
Блок электрода поджига
Позиция на схеме: 508
Узел: Смесительное устройство |
| Elco VG 06.1600 DUO PLUS |
Блок электродов поджига
Позиция на схеме: 508
Узел: Смесительное устройство |
| Elco VG 06.1600 MODULO |
Блок электродов поджига
Позиция на схеме: 508
Узел: Смесительное устройство |
| Elco VG 06.1600 VARIO |
Блок электрода поджига
Позиция на схеме: 508
Узел: Смесительное устройство |
| Elco VG 06.2100 DUO PLUS |
Блок электродов поджига
Позиция на схеме: 508
Узел: Смесительное устройство |
| Elco VG 06.2100 MODULO |
Блок электродов поджига
Позиция на схеме: 508
Узел: Смесительное устройство |
| Elco VG 06.2100 VARIO |
Блок электрода поджига
Позиция на схеме: 508
Узел: Смесительное устройство |
| Elco VG 5.1200 DP KN / KM / KL |
Блок электродов поджига
Позиция на схеме: 2120
Узел: Смесительное устройство |
| Elco VG 5.950 DP KN / KM / KL |
Блок электродов поджига
Позиция на схеме: 2120
Узел: Смесительное устройство |
| Elco VG 6.1600 DP /TC |
Блок электродов поджига
Позиция на схеме: 2120
Узел: Смесительное устройство |
| Elco VG 6.2100 DP /TC |
Блок электродов поджига
Позиция на схеме: 2120
Узел: Смесительное устройство |
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
В каких горелках применяется
Артикул 13009726 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- Узел горелки CH-O0621 - T1/KN
- Код оборудования
- 3833362
- Позиция на схеме
- 2045
- Период оборудования
- с 12-2010 до -
- Узел горелки CH-O0621 - T2/KL
- Код оборудования
- 3833457
- Позиция на схеме
- 2045
- Период оборудования
- с 12-2010 до -
- Узел горелки CH-O0621 - T3/KM
- Код оборудования
- 3833607
- Позиция на схеме
- 2045
- Период оборудования
- с 09-2011 до -
- Узел горелки CH-O0621-T1/KN
- Код оборудования
- 3833362
- Позиция на схеме
- 2045
- Период оборудования
- с 12-2010 до -
- Узел горелки CH-O0621-T2/KL
- Код оборудования
- 3833457
- Позиция на схеме
- 2045
- Период оборудования
- с 12-2010 до -
- Узел горелки CH-O0621-T3/KM
- Код оборудования
- 3833607
- Позиция на схеме
- 2045
- Период оборудования
- с 09-2011 до -
- Узел горелки CH-G0732 – T1/KN
- Код оборудования
- 3835829
- Позиция на схеме
- 2040
- Период оборудования
- с 01-2016 до -
- Узел горелки CH-G0732 – T2/KL
- Код оборудования
- 3835830
- Позиция на схеме
- 2040
- Период оборудования
- с 01-2016 до -
- Узел горелки CH-G0732 – T3/KM
- Код оборудования
- 3835831
- Позиция на схеме
- 2040
- Период оборудования
- с 01-2016 до -
- Узел горелки CH-G0733 – T1/KN
- Код оборудования
- 3835832
- Позиция на схеме
- 2040
- Период оборудования
- с 01-2016 до -
- Узел горелки CH-G0733 – T2/KL
- Код оборудования
- 3835833
- Позиция на схеме
- 2040
- Период оборудования
- с 01-2016 до -
- Узел горелки CH-G0733 – T3/KM
- Код оборудования
- 3835834
- Позиция на схеме
- 2040
- Период оборудования
- с 01-2016 до -
- Узел горелки CH-G0631-T1/KN
- Код оборудования
- 3833353
- Позиция на схеме
- 2120
- Период оборудования
- с 02-2011 до -
- Узел горелки CH-G0635 -T1/KN
- Код оборудования
- 3837029
- Позиция на схеме
- 2120
- Период оборудования
- с 04-2023 до -
- Узел горелки CH-G0631-T2/KL
- Код оборудования
- 3833469
- Позиция на схеме
- 2120
- Период оборудования
- с 02-2011 до -
- Узел горелки CH-G0635 -T2/KL
- Код оборудования
- 3837038
- Позиция на схеме
- 2120
- Период оборудования
- с 04-2022 до -
- Узел горелки CH-G0631-T3/KM
- Код оборудования
- 3833609
- Позиция на схеме
- 2120
- Период оборудования
- с 08-2012 до -
- Узел горелки CH-G0635 -T3/KM
- Код оборудования
- 3837039
- Позиция на схеме
- 2120
- Период оборудования
- с 05-2023 до -
- Узел горелки CH-G0731-T1/KN
- Код оборудования
- 3833422
- Позиция на схеме
- 2120
- Период оборудования
- с 02-2011 до -
- Узел горелки CH-G0731-T2/KL
- Код оборудования
- 3833484
- Позиция на схеме
- 2120
- Период оборудования
- с 10-2011 до -
- Узел горелки CH-G0731-T3/KM
- Код оборудования
- 3833615
- Позиция на схеме
- 2120
- Период оборудования
- с 10-2011 до -
- Узел горелки CH-G0633 – T1/KN
- Код оборудования
- 3835823
- Позиция на схеме
- 2040
- Период оборудования
- с 01-2016 до -
- Узел горелки CH-G0633 – T2/KL
- Код оборудования
- 3835824
- Позиция на схеме
- 2040
- Период оборудования
- с 01-2016 до -
- Узел горелки CH-G0633 – T3/KM
- Код оборудования
- 3835825
- Позиция на схеме
- 2040
- Период оборудования
- с 01-2016 до -
- Узел горелки CH-G0634 – T1/KN
- Код оборудования
- 3835826
- Позиция на схеме
- 2040
- Период оборудования
- с 01-2016 до -
- Узел горелки CH-G0634 – T2/KL
- Код оборудования
- 3835827
- Позиция на схеме
- 2040
- Период оборудования
- с 01-2016 до -
- Узел горелки CH-G0634 – T3/KM
- Код оборудования
- 3835828
- Позиция на схеме
- 2040
- Период оборудования
- с 01-2016 до -
- Узел горелки CH-D731 - T1/KN
- Код оборудования
- 13005917
- Позиция на схеме
- 2040
- Период оборудования
- с 10-2000 до -
- Узел горелки CH-D731 - T2/KL
- Код оборудования
- 13005918
- Позиция на схеме
- 2040
- Период оборудования
- с 10-2000 до -
- Узел горелки CH-D731 - T3/KM
- Код оборудования
- 13005919
- Позиция на схеме
- 2040
- Период оборудования
- с 10-2000 до -
- Узел горелки CH-D732 - T1/KN
- Код оборудования
- 13005929
- Позиция на схеме
- 2040
- Период оборудования
- с 07-2000 до -
- Узел горелки CH-D732 - T2/KL
- Код оборудования
- 13005930
- Позиция на схеме
- 2040
- Период оборудования
- с 07-2000 до -
- Узел горелки CH-D732 - T3/KM
- Код оборудования
- 13005931
- Позиция на схеме
- 2040
- Период оборудования
- с 11-2003 до -
- Узел горелки CH-G0631 - T1/KN
- Код оборудования
- 3833353
- Позиция на схеме
- 2120
- Период оборудования
- с 02-2011 до -
- Узел горелки CH-G0631 - T2/KL
- Код оборудования
- 3833469
- Позиция на схеме
- 2120
- Период оборудования
- с 02-2011 до -
- Узел горелки CH-G0631 - T3/KM
- Код оборудования
- 3833609
- Позиция на схеме
- 2120
- Период оборудования
- с 08-2012 до -
- ELCO FS-VL 6.1600 DP KM 60HZ
- Код оборудования
- 3834648
- Позиция на схеме
- 2045
- Период оборудования
- с 06-2014 до -
- Узел горелки CH-O0732-T1/KN
- Код оборудования
- 3833556
- Позиция на схеме
- 2045
- Период оборудования
- с 03-2012 до -
- Узел горелки CH-O0732-T2/KL
- Код оборудования
- 3833558
- Позиция на схеме
- 2045
- Период оборудования
- с 05-2011 до -
- Узел горелки CH-O0732-T3/KM
- Код оборудования
- 3833560
- Позиция на схеме
- 2045
- Период оборудования
- с 05-2011 до -
- Узел горелки CH-O0733-T1/KN
- Код оборудования
- 3833557
- Позиция на схеме
- 2045
- Период оборудования
- с 09-2011 до -
- Узел горелки CH-O0733-T2/KL
- Код оборудования
- 3833559
- Позиция на схеме
- 2045
- Период оборудования
- с 04-2012 до -
- Узел горелки CH-O0733-T3/KM
- Код оборудования
- 3833561
- Позиция на схеме
- 2045
- Период оборудования
- с 04-2012 до -
- Узел горелки CH-D731-T1/KN
- Код оборудования
- 13005917
- Позиция на схеме
- 2040
- Период оборудования
- с 10-2000 до -
- Узел горелки CH-D731-T3/KM
- Код оборудования
- 13005919
- Позиция на схеме
- 2040
- Период оборудования
- с 10-2000 до -
- Узел горелки CH-D732-T1/KN
- Код оборудования
- 13005929
- Позиция на схеме
- 2040
- Период оборудования
- с 07-2000 до -
- Узел горелки CH-D732-T2/KL
- Код оборудования
- 13005930
- Позиция на схеме
- 2040
- Период оборудования
- с 07-2000 до -
- Узел горелки CH-D732-T3/KM
- Код оборудования
- 13005931
- Позиция на схеме
- 2040
- Период оборудования
- с 11-2003 до -
- Узел горелки CH-G0731 - T2/KL
- Код оборудования
- 3833484
- Позиция на схеме
- 2120
- Период оборудования
- с 10-2011 до -
- Узел горелки CH-G0731 - T3/KM
- Код оборудования
- 3833615
- Позиция на схеме
- 2120
- Период оборудования
- с 10-2011 до -
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Вес, кг
- 0.13
- Длина, см
- 9
- Тип электрода
- розжига
- Длина электрода
- 90 мм
- Диаметр штекера
- 6 мм
- Размер фиксированной изоляции
- 55 x 36 x 10 мм
- Размер стержня
- ⌀2 x 23 мм
- Единица продажи
- шт
- Артикул производителя
- 13009726
Не нашли точную модель?
На отдельной странице можно распознать маркировку по фото или загрузить BOM из Excel, Word и CSV.
