ВП110

Name: ВП110
Brand: ОВЕН
SKU: 89952

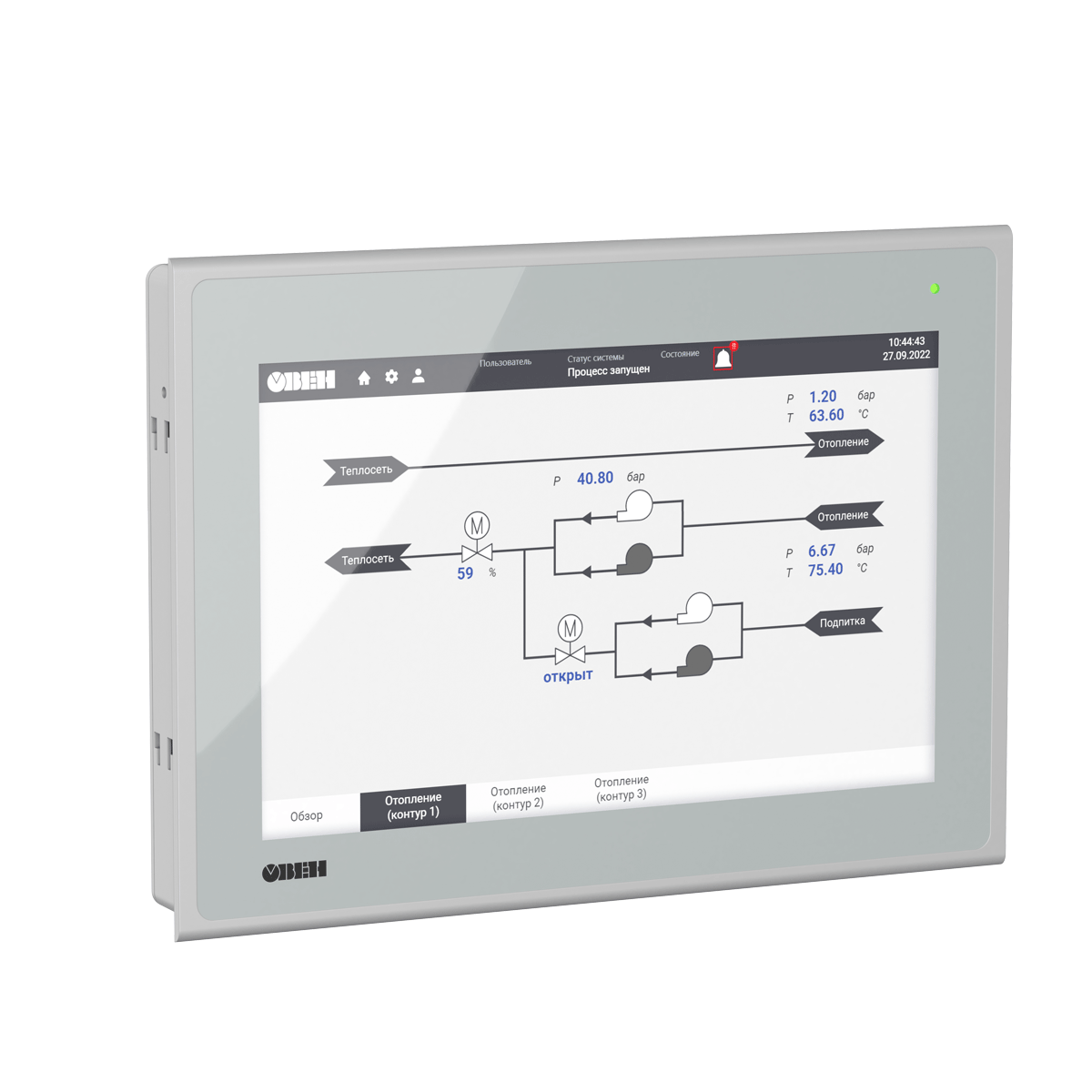

ВП110 сенсорная веб-панель оператора 10” со встроенным веб-браузером

Сенсорная веб-панель ОВЕН ВП110 открывает в браузере HTML5-визуализацию контроллера, SCADA или облачного сервиса. Она работает напрямую с устройством, имеющим веб-сервер, без отдельного проекта визуализации и промежуточного программного слоя. При выборе исполнения следует учитывать обновление аппаратной платформы, выпускаемое изготовителем с марта 2025 года.

Артикул ВП110

70 455 ₽

Наличие и срок поставки уточняются

КоличествоВ корзину

Сохранить отдельную заявку →

Ниже приведены характеристики серии. Параметры этого исполнения необходимо проверить по руководству перед заказом.

Подобрать исполнение

Найдено 1 из 1

Выбрать другое исполнение серии 1

ПОМОЩЬ В ВЫБОРЕ

Что проверить перед заказом

Что должно быть подготовлено для работы с ВП110?

Панель отображает веб-визуализацию, поэтому сначала проверьте её наличие у контроллера или системы диспетчеризации. Затем согласуйте доступ по Ethernet либо Wi-Fi и работу страницы в браузере с HTML5; отдельный проект обычной панели оператора не является веб-визуализацией.

Питание

Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.

Параметры для проверки: Номинальное напряжение питания; Номинальное напряжение питания, В.

Напряжение на выходе

Сверьте выходное напряжение с требованиями подключаемого оборудования; варианты в общей таблице не означают переключение напряжения у любого исполнения.

Параметры для проверки: Номинальное напряжение питания; Номинальное напряжение; Номинальное напряжение питания, В.

Монтаж

Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.

Параметры для проверки: Габаритные размеры (Ш×В×Г); Габаритные размеры (ширина × высота × глубина), мм.

Температурные условия

Разделяйте температуру измеряемой среды и окружающего воздуха; учитывайте ограничения, приведённые рядом с диапазоном.

Параметры для проверки: Рабочая температура, °C.

Характеристики серии и модификаций

Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.

Технические характеристики ВП110 H/W v2.0
Технические характеристики ВП110

Наименование	Значение
Системные характеристики
Центральный процессор	4×ARM Cortex™-A55 Core
Частота центрального процессора	1800 МГц
Графический процессор	ARM MALI-G52
Объем ПЗУ	8 Гб (eMMC)
Объем ОЗУ	2048 Мб( LPDDR4)
Часы реального времени	Есть*
Индикатор	Есть, двухцветный
Дисплей
Тип	TFT IPS
Тип подсветки	LED (светодиодная подсветка)
Диагональ	10,1 дюйма
Разрешение	1280×800 пикселей
Плотность пикселей	140 dpi
Рабочая зона (ширина×высота)	216,58×135,36 мм
Яркость	300 кд/м²
Экран
Тип	Проекционно-емкостный, Glass+Glass
Рабочая зона (ширина×высота)	216×135 мм
Толщина стекла	1,4 мм
Количество одновременных нажатий, не более	10
Интерфейсы
Ethernet	1×Ethernet 10/100/1000 Мбит/c (RJ45)
USB Host	2×USB 2.0 A (для подключения USB-накопителя и/или устройств ввода)
Wi-Fi
Тип антенны	Встроенная
Поддерживаемые стандарты	IEEE802.11 b/g/n/d/e/h/i
Частотный диапазон	2,4-2,4835 ГГц
USB**
Количество портов	2
Стандарт USB	1.0, 1.1, 2.0
Длина кабеля, не более	1,5 м
Поддерживаемые файловые системы	FAT 32
Максимальная емкость накопителя	32 Гб
Максимальный рабочий ток порта	500 мА
Максимальный ток при одновременной работе 2 портов	650 мА
Динамик
Тип	Моно
Выходная мощность	1,3 Вт
Питание
Тип питающего напряжения	Постоянное
Диапазон питающего напряжения	от 10 до 48 В
Номинальное напряжение питания	24 В
Максимальная потребляемая мощность в установившемся режиме, не более	20 Вт
Максимальная длина кабеля питания	30 м
Поддерживаемые аккумуляторные батареи
Тип	ICR18650
Количество	2 шт.
Рекомендуемая емкость	2600 мА·ч
Номинальное напряжение	3,7 В
ПО
Операционная система	Android 11

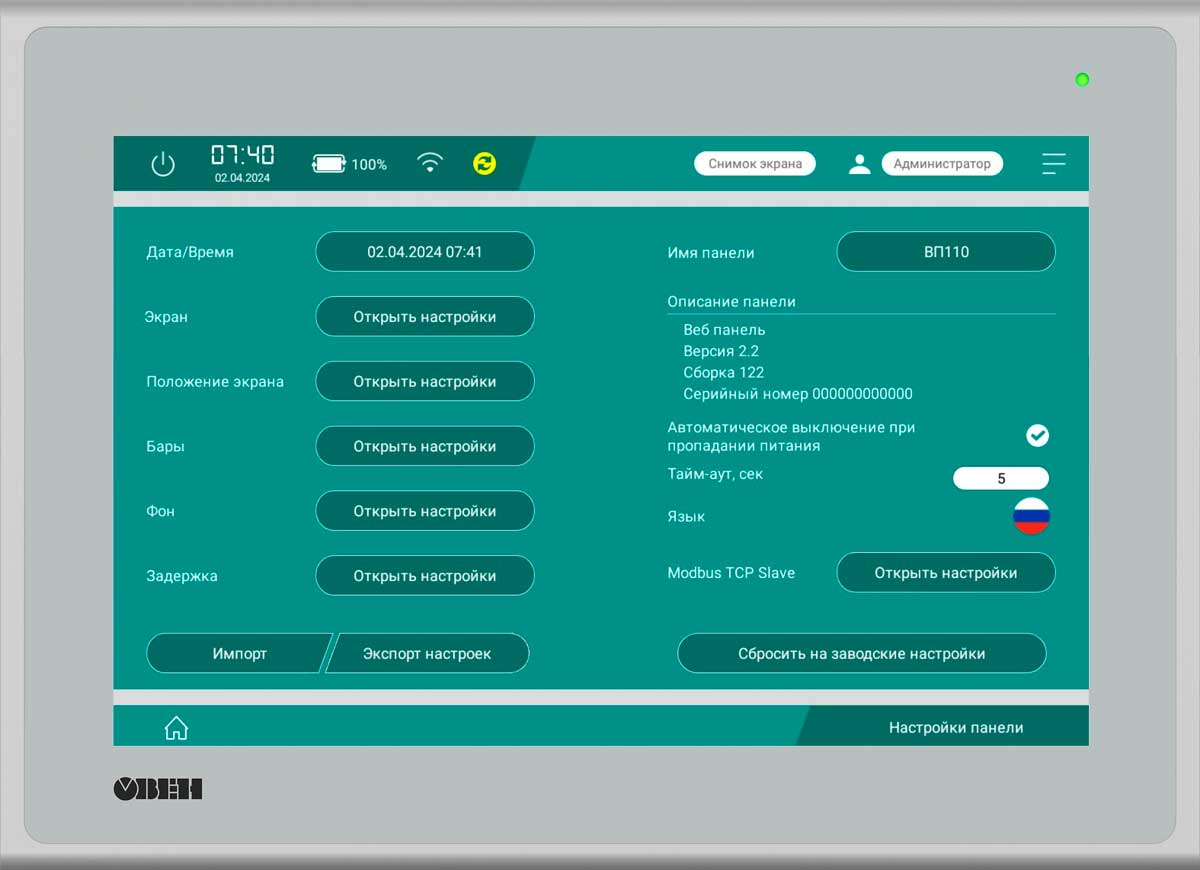

Прикладное ПО	Веб-панель

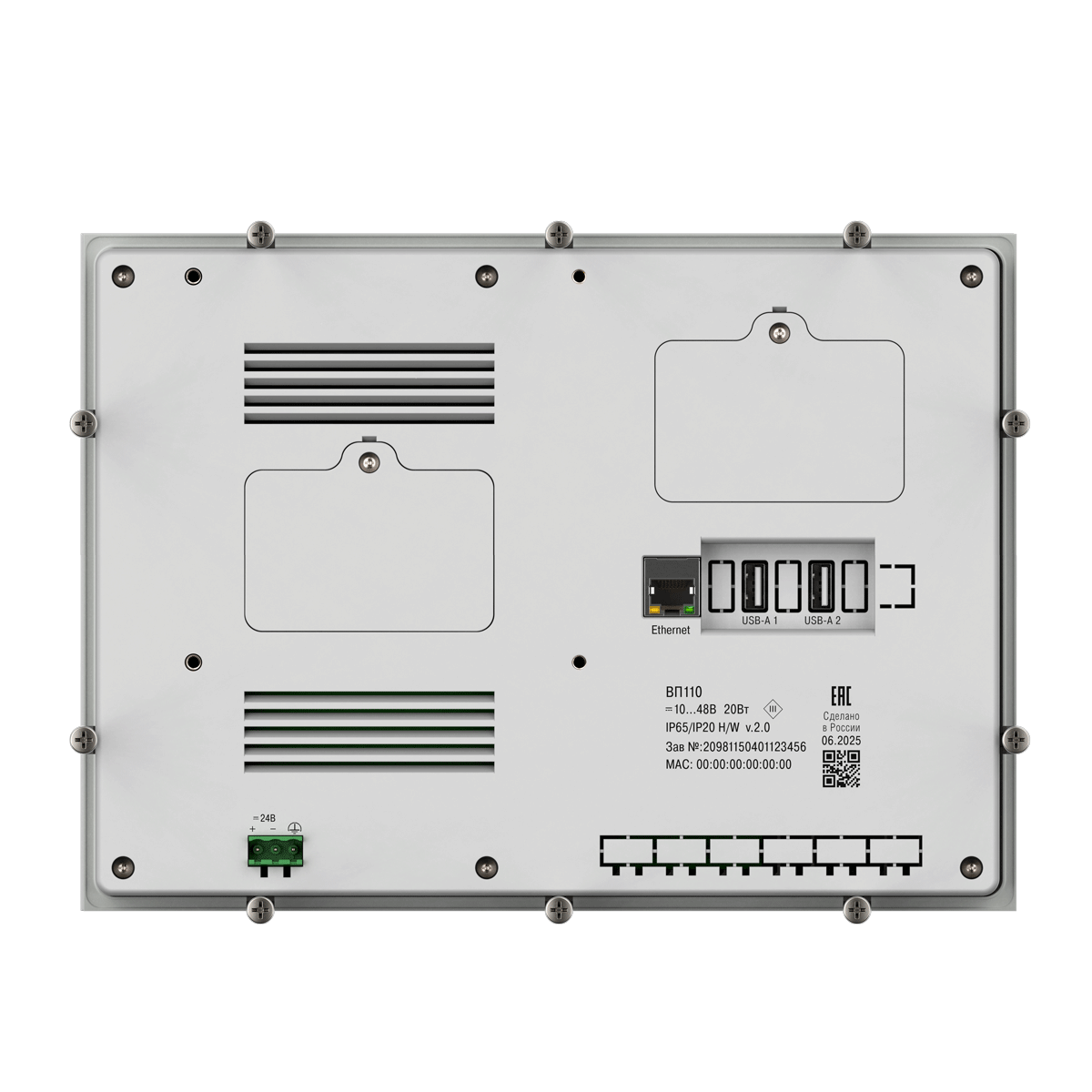

Корпус
Габаритные размеры (Ш×В×Г)	(266×193×37)±1 мм
Установочные размеры для крепления в щит	259×186 мм
Установочные размеры для крепления по стандарту VESA MIS-D 100, R	100×100 мм
Степень защиты корпуса по ГОСТ 14524:
- со стороны лицевой панели	IP65
- со стороны задней панели	IP20
Общие характеристики
Масса брутто, не более	1,5 кг
Примечание Точность хода часов реального времени – ±5 секунд в сутки при 25 °C. *После подключения USB-накопителя необходимо программно перезагрузить панель.

Параметр	Значение
Аппаратные характеристики
Процессор	4 x ARM Cortex™-A7 Core
Частота, ГГц	1,3
Графический процессор	ARM Mali-400
Частота графического процессора, МГц	500
Объем Flash-памяти (eMMC), ГБ	8
Оперативная память (LPDDR3), ГБ	1
Часы реального времени (RTC)	Есть, энергонезависимые¹
Дисплей
Тип дисплея	TFT IPS
Тип подсветки	LED (светодиодная подсветка)²
Тип сенсорного экрана	Ёмкостный, с поддержкой Multi-touch³
Диагональ, дюймы	10,1
Разрешение, пиксель	1280×800
Интерфейсы
Ethernet	1 × 10/100 Мбит/c (RJ45)
Wi-Fi	802.11 b/g/n (2,4 ГГц)
3G	GSM: 850/900/1900 WCDMA: B1/2/5/8 TD-SCDMA: B34/39
USB Host	2 × USB 2.0 Тип A – для подключения HID-устройств
Программное обеспечение
Операционная система	Android OS 8.1
Прикладное ПО	Веб-браузер (Mozilla Firefox, v.89.0)
Питание
Тип питающего напряжения	Постоянное
Диапазон питающего напряжения, В	10...48
Номинальное напряжение питания, В	24
Макс. потребляемая мощность, Вт	20Вт
Питание от аккумуляторных батарей	Есть
Корпус
Конструктивное исполнение	Для щитового крепления и VESA100
Тип вентиляции	Естественная вентиляция
Габаритные размеры (ширина × высота × глубина), мм	(266×193×37) ± 1
Установочные размеры (ширина × высота), мм	259×186
Степень защиты корпуса по ГОСТ14254:
- с лицевой стороны	IP65
- со стороны разъемов	IP20
Общие характеристики
Рабочая температура, °C	0...50
Рабочая влажность, %	10…90 (без конденсации)
Температура хранения, °C	-20…+60
Масса брутто не более, кг	1,5
Обозначение при заказе	ВП110
¹ Питание RTC реализовано с помощью двух элементов питания ICR18650. ² Яркость подсветки может быть изменена в сервисном меню. ³ Multi-touch обрабатывает до 10 касаний.
