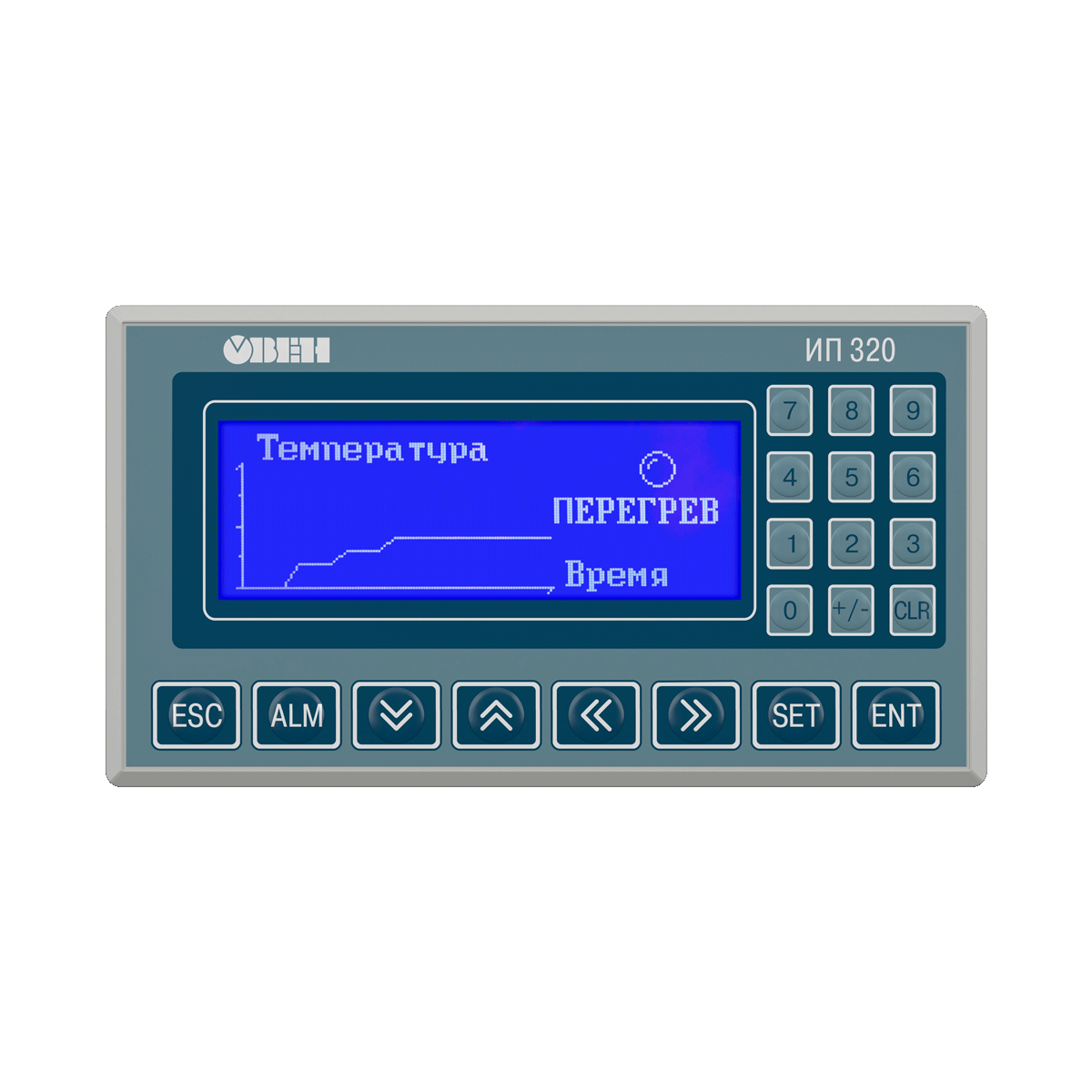

Изображения модели и серии. Внешний вид зависит от исполнения.
ИП320 графическая монохромная панель оператора с Modbus
Монохромная панель ОВЕН ИП320 предназначена для объектов с небольшим числом отображаемых и редактируемых параметров. Она обменивается данными по RS-485 или RS-232 в режиме Master либо Slave и может работать с контроллерами разных производителей. Щитовое исполнение имеет защищённую переднюю часть для установки на панель шкафа.
Ниже приведены характеристики серии. Параметры этого исполнения необходимо проверить по руководству перед заказом.
Согласуйте RS-485 или RS-232, роли Master/Slave и карту параметров Modbus RTU. Панель рассчитана на небольшой набор параметров; кроме сетевого обмена проверьте, достаточно ли возможностей монохромного экрана для оператора.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Номинальное напряжение питания, В.
Сверьте выходное напряжение с требованиями подключаемого оборудования; варианты в общей таблице не означают переключение напряжения у любого исполнения.
Параметры для проверки: Номинальное напряжение питания, В.
Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.
Параметры для проверки: Габаритные размеры (ширина × высота × глубина), мм.
Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.
Параметры для проверки: Степень защиты корпуса со стороны лицевой панели.
Разделяйте температуру измеряемой среды и окружающего воздуха; учитывайте ограничения, приведённые рядом с диапазоном.
Параметры для проверки: Рабочая температура, °C.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Наименование | Значение |
| Аппаратные характеристики | |
| Память программ, Кб | 128 |
| Максимальное число регистров в программе | 160 |
| Часы реального времени (RTC) | Есть, энергонезависимые1 |
| Звук | Пьезоизлучатель, с возможностью управления из программы |
| Дисплей | |
| Тип дисплея | Графический монохромный ЖК с подсветкой |
| Диагональ, дюймы | 3,7" |
| Разрешение, пиксель | 192 × 64 |
| Размеры дисплея, мм | 100 × 35 |
| Количество кнопок | 20 |
| Интерфейсы | |
| COM-порт | 1 × RS-232/RS-485 (DB9M) - для подключения устройств и загрузки проектов Сигналы RS-232 – RxD, TxD, GND; сигналы RS-485 – A, B Интерфейсы RS-232 и RS-485 являются аппаратно-независимыми2 Поддерживаемые скорости: 2400, 4800, 9600, 19 200, 38 400, 115 200 бит/c Поддерживаемые протоколы: Modbus RTU (Master/Slave) |
| Питание | |
| Тип питающего напряжения | Постоянное |
| Диапазон питающего напряжения, В | 20...28 |
| Номинальное напряжение питания, В | 24 |
| Потребляемая мощность, не более, Вт | 4 |
| Корпус | |
| Конструктивное исполнение | Для щитового крепления |
| Тип вентиляции | Естественная вентиляция |
| Габаритные размеры (ширина × высота × глубина), мм | (172 × 94 × 30) ± 1 |
| Степень защиты корпуса со стороны лицевой панели | IP65 |
| Общие характеристики | |
| Рабочая температура, °C | 0…50 |
| Рабочая влажность, не более, % | 80 (без конденсации) |
| Масса брутто, не более, кг | 0,5 |
| Прикладное ПО | Конфигуратор ИП320 |
1 Питание RTC реализовано с помощью элемента CR2032 со средним временем работы 3 года (после этого элемент следует заменить).
2 При обмене запросы панели дублируются по обоим интерфейсам.
