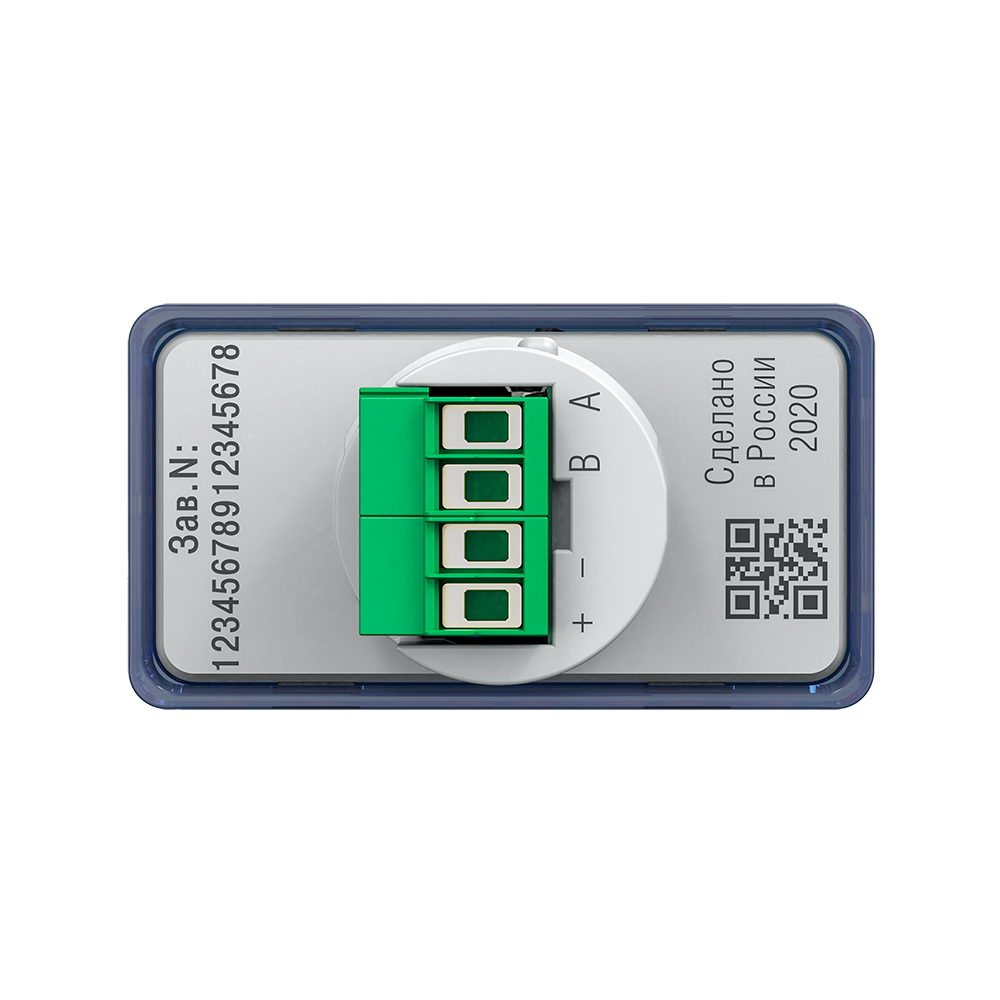

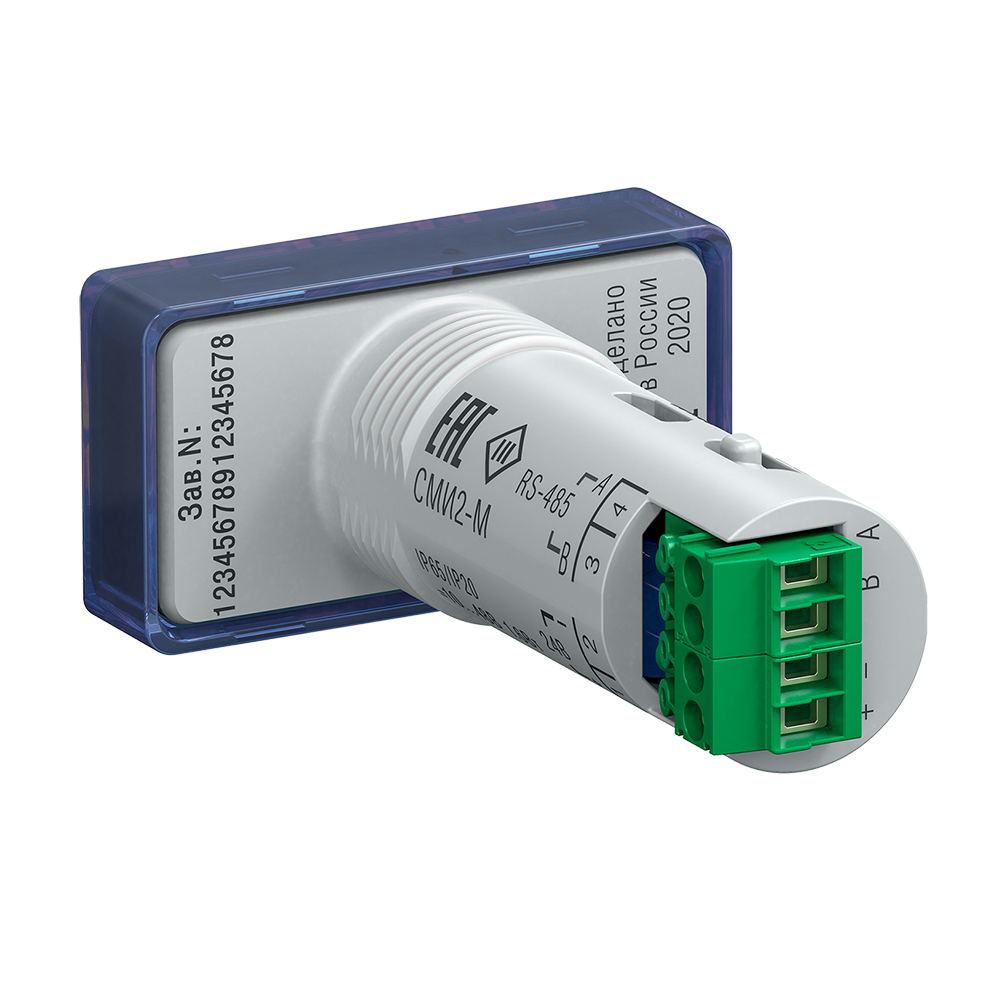

Изображения модели и серии. Внешний вид зависит от исполнения.
СМИ2-М трехцветный Modbus индикатор с RS-485
Четырёхразрядный индикатор ОВЕН СМИ2-М получает значение по RS-485 и показывает его одним из трёх цветов. Компактный корпус устанавливается в стандартное отверстие светосигнальной арматуры, а параметры задают через MicroUSB. Диапазон питания необходимо сверять по дате и аппаратному исполнению прибора.
Ниже приведены характеристики серии. Параметры этого исполнения необходимо проверить по руководству перед заказом.
Проверьте напряжение питания и дату исполнения. С ноября 2023 года диапазон изменён на 18…36 В вместо прежних 10…48 В; использовать старый диапазон при выборе нового индикатора нельзя без проверки его документации.
Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.
Параметры для проверки: Габариты, Ш×В×Г.
Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.
Параметры для проверки: Степень защиты.
Разделяйте температуру измеряемой среды и окружающего воздуха; учитывайте ограничения, приведённые рядом с диапазоном.
Параметры для проверки: Рабочий диапазон температур.
Сверьте интерфейс и протокол с остальной системой. Возможности, помеченные как опциональные, проверяйте в комплектации.
Параметры для проверки: Интерфейс связи; Поддерживаемые протоколы; Интерфейс конфигурирования.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Параметр | Значение |
| Корпус | |
| Габариты, Ш×В×Г | 48×26×65,4 мм |
| Рабочий диапазон температур | -40…70 °C |
| Степень защиты | IP65 |
| Индикатор | |
| Тип | Четырехразрядный семисегментный |
| Высота сегментов | 14 мм |
| Количество цветов | 3 (зеленый/красный/желтый) |
| Интерфейсы | |
| Интерфейс связи | RS-485 |
| Поддерживаемые протоколы | Modbus RTU/ASCII (Master, Slave, Spy) |
| Гальваническая изоляция | Есть, между питанием и RS-485, не менее 500 В |
| Интерфейс конфигурирования | MicroUSB |
| Питание | |
| Диапазон питающего напряжения | 18…36 В (номинальное – 24) |
| Потребляемая мощность | 1,6 Вт |
