Для какой задачи нужен АС4-М?
Преобразователь позволяет связать USB-порт компьютера с сетью RS-485. Перед заказом проверьте, что оборудование действительно использует RS-485, а программное обеспечение работает с последовательным портом.

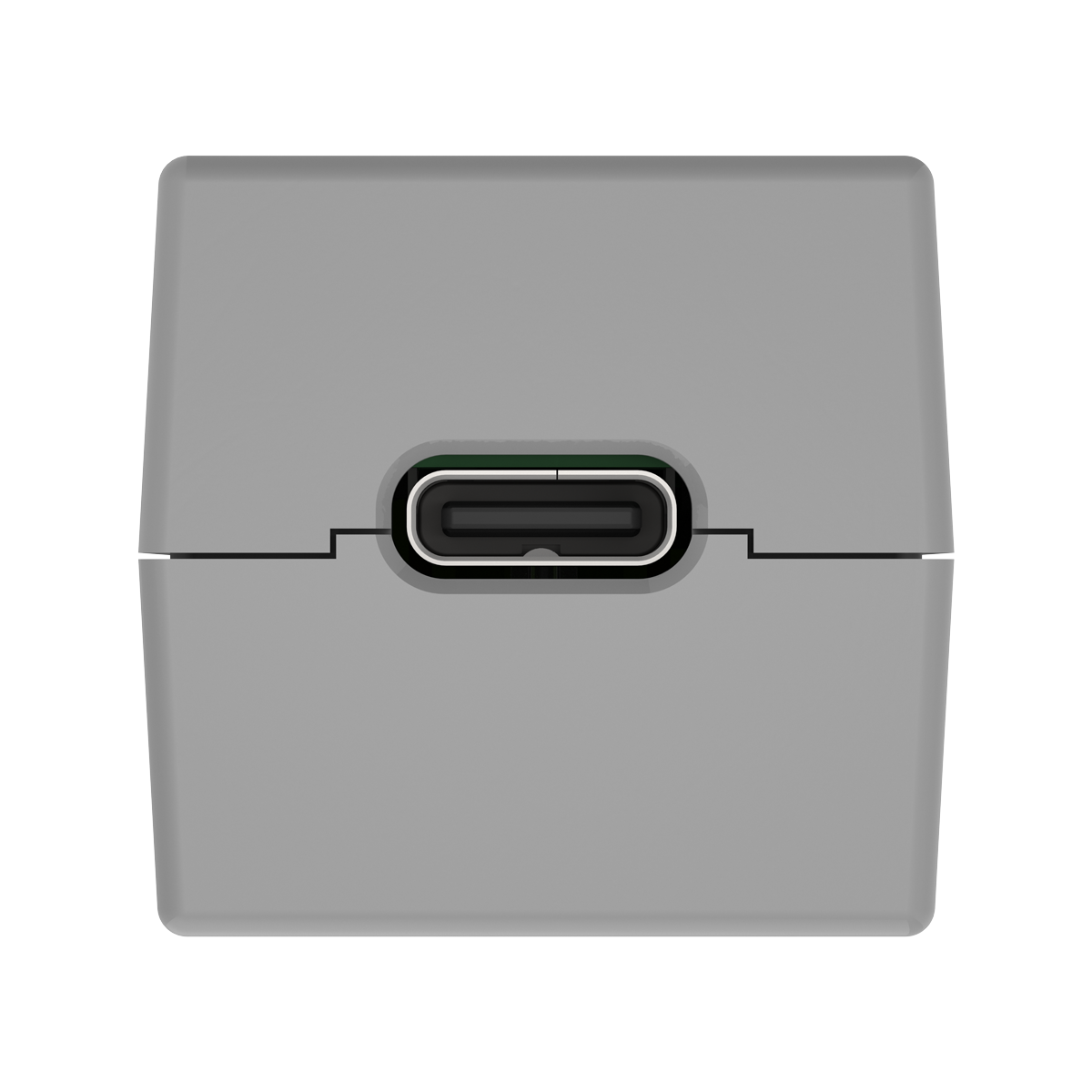

Изображения модели и серии. Внешний вид зависит от исполнения.
ОВЕН
АС4-М
АС4-М преобразователь интерфейсов RS-485 <-> USB с гальванической изоляцией
Преобразователь ОВЕН АС4-М подключает компьютер с USB к промышленной сети RS-485. Обмен между интерфейсами проходит с гальванической изоляцией, направление передачи данных определяется автоматически. На компьютере устройство создаёт виртуальный COM-порт, через который могут работать SCADA-системы и конфигураторы, рассчитанные на аппаратный последовательный порт. Обновлённое исполнение имеет разъём Type C; соединительный кабель входит в комплект.
Артикул АС4-М
Ниже приведены характеристики серии. Параметры этого исполнения необходимо проверить по руководству перед заказом.
Подобрать исполнение
Найдено 1 из 1Выбрать другое исполнение серии 1
ПОМОЩЬ В ВЫБОРЕ
Что проверить перед заказом
Нужен ли внешний блок питания?
АС4-М получает питание от USB. При планировании подключения учитывайте параметры USB-цепи, указанные в характеристиках преобразователя.
Что проверить при замене ранее установленного преобразователя?
Сверьте разъём и корпус с имеющимся устройством. В описании отмечён переход на обновлённый корпус с Type C с января 2025 года, поэтому фотографии или кабели старого исполнения могут отличаться.
Питание
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Входное напряжение питания DC, В.
Монтаж
Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.
Параметры для проверки: Габаритные размеры, мм.
Условия установки
Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.
Параметры для проверки: Степень защиты.
Характеристики серии и модификаций
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Наименование | Значение |
| Питание | |
| Входное напряжение питания DC, В | 4,75…5,25 |
| Класс защиты по ГОСТ 12.2.007.0-75 | III |
| Потребляемая мощность, Вт, не более | 2 |
| Электрическая прочность изоляции, В | 1780 |
| Интерфейс USB | |
| Стандарт | USB 2.0 |
| Разъем | Тип Type C |
| Передаваемые сигналы | D+, D- |
| Максимальная длина линии связи, м | 3 |
| Интерфейс RS-485 | |
| Стандарт | EIA/TIA-485 |
| Разъем | Клеммы |
| Передаваемые сигналы | A(Data+), B(Data-) |
| Максимальная скорость передачи данных, бит/с | 115200 |
| Максимальная длина линии связи, м | 1200 |
| Максимальное количество приборов, шт. | 32* |
| Корпус | |
| Габаритные размеры, мм | 27×72,5×26 |
| Степень защиты | IP20 |
| Крепление | На DIN-рейку |
| Масса, г | 45 |
* 247 с использованием повторителей интерфейса RS-485, например, АС5
Документация
Доступно файлов: 3Проверьте соответствие документа модели и редакции оборудования.
Руководство по эксплуатации (краткое) АС4-М ↗
Проверка условий применения, подключения и настройки.
Декларация о соответствии на АС4-М ↗
Проверка области действия и срока документа о соответствии.
Декларация о соответствии на АС4-М ↗
Проверка области действия и срока документа о соответствии.
АС4-М USB драйвер для Windows 7/8/8.1Материал по запросу
Программное обеспечение: проверьте назначение и совместимость версии.
АС4-М USB драйвер для Windows XP/Server 2003/VistaМатериал по запросу
Программное обеспечение: проверьте назначение и совместимость версии.
АС4-М USB драйвер для Linux 2.6.x/3.x.xМатериал по запросу
Программное обеспечение: проверьте назначение и совместимость версии.
АС4-М USB драйвер для Mac OSXМатериал по запросу
Программное обеспечение: проверьте назначение и совместимость версии.
АС4-М USB драйвер для Windows 10Материал по запросу
Программное обеспечение: проверьте назначение и совместимость версии.
