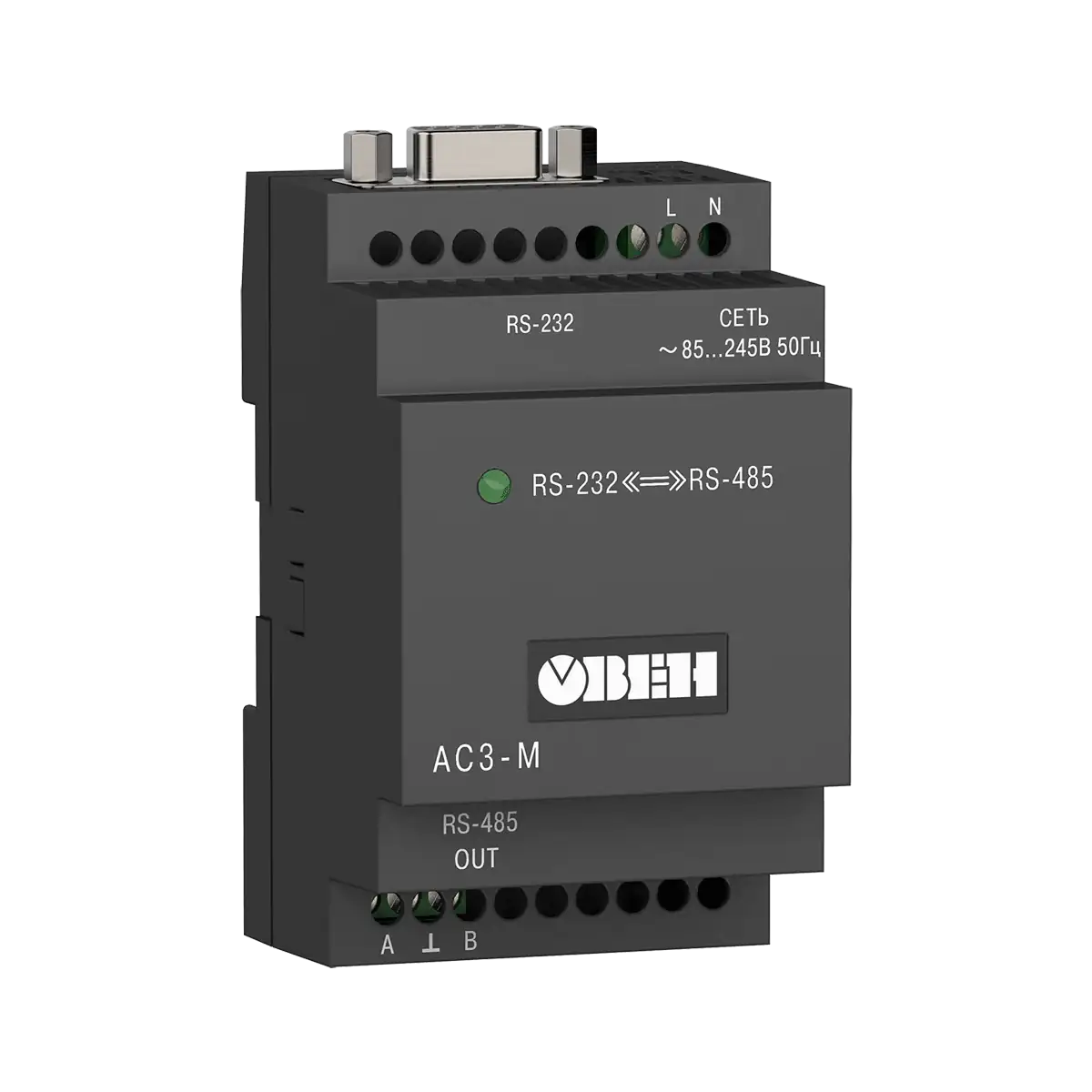

Увеличить ↗Изображения модели и серии. Внешний вид зависит от исполнения.
АС3-М преобразователь интерфейсов RS-232 <-> RS-485 с гальванической изоляцией
Преобразователь ОВЕН АС3-М согласует интерфейсы RS-232 и RS-485. Он позволяет подключить компьютер, весы, сканер штрихкода или другое устройство с RS-232 к промышленной сети RS-485.
Ниже приведены характеристики серии. Параметры этого исполнения необходимо проверить по руководству перед заказом.
Выбирайте его для подключения устройства с RS-232 к сети RS-485. Согласуйте параметры обмена и питание 24 В постоянного либо 230 В переменного тока; преобразование интерфейса само по себе не подтверждает совместимость протоколов устройств.
Сверьте сигнал подключаемого датчика и схему подключения с таблицей входов и руководством выбранного прибора.
Параметры для проверки: Диапазон напряжения входного сигнала.
Уточните тип выхода для вашей цепи управления и условия его подключения. Наличие разных выходов в серии не означает, что все они есть в одном исполнении.
Параметры для проверки: Диапазон напряжения выходного сигнала.
Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.
Параметры для проверки: Габаритные размеры.
Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.
Параметры для проверки: Степень защиты.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Номинальное напряжение питания | |
| – переменное (для АС3-М-220) | 85...245 В, 47…60 Гц |
| – постоянное (для АС3-М-024) | 10...30 В |
| Потребляемая мощность | не более 0,5 ВА |
| Допустимое напряжение гальванической изоляции входов | не менее 1500 В |
| Разъем | DB9-F |
| Диапазон напряжения входного сигнала | ±5…15 В |
| Диапазон напряжения выходного сигнала | ±9…11 В |
| Длина линии связи с внешним устройством | не более 3 м |
| Скорость обмена данными | до 115200 бит/с |
| Используемые линии передачи данных | TxD, RxD, GND |
| Разъем | Клеммы |
| Диапазон напряжения входного сигнала | 0,2…5 В |
| Диапазон напряжения выходного сигнала | 1,5…5 В |
| Длина линии связи с внешним устройством | не более 1200 м |
| Количество приборов в сети: | |
| – без использования усилителя сигнала | не более 32 |
| – с использованием усилителя сигнала | не более 247 |
| Используемые линии передачи данных | А (D+), В (D–) |
| Габаритные размеры | 54×95×57 мм |
| Степень защиты | IP20 |
| Крепление | на DIN-рейку |
| Температура окружающего воздуха | –20...+75 °С |
| Атмосферное давление | 84...106,7 кПа |
| Относительная влажность воздуха (при +25 °С и ниже) | не более 80 % |
