Устройства связи ОВЕН

Подберите устройство под задачу обмена между конкретными приборами. Разделяйте физический интерфейс, протокол и настройки, необходимые для соединения.

12серий38точных исполнений

Модели и серии 12

По названию

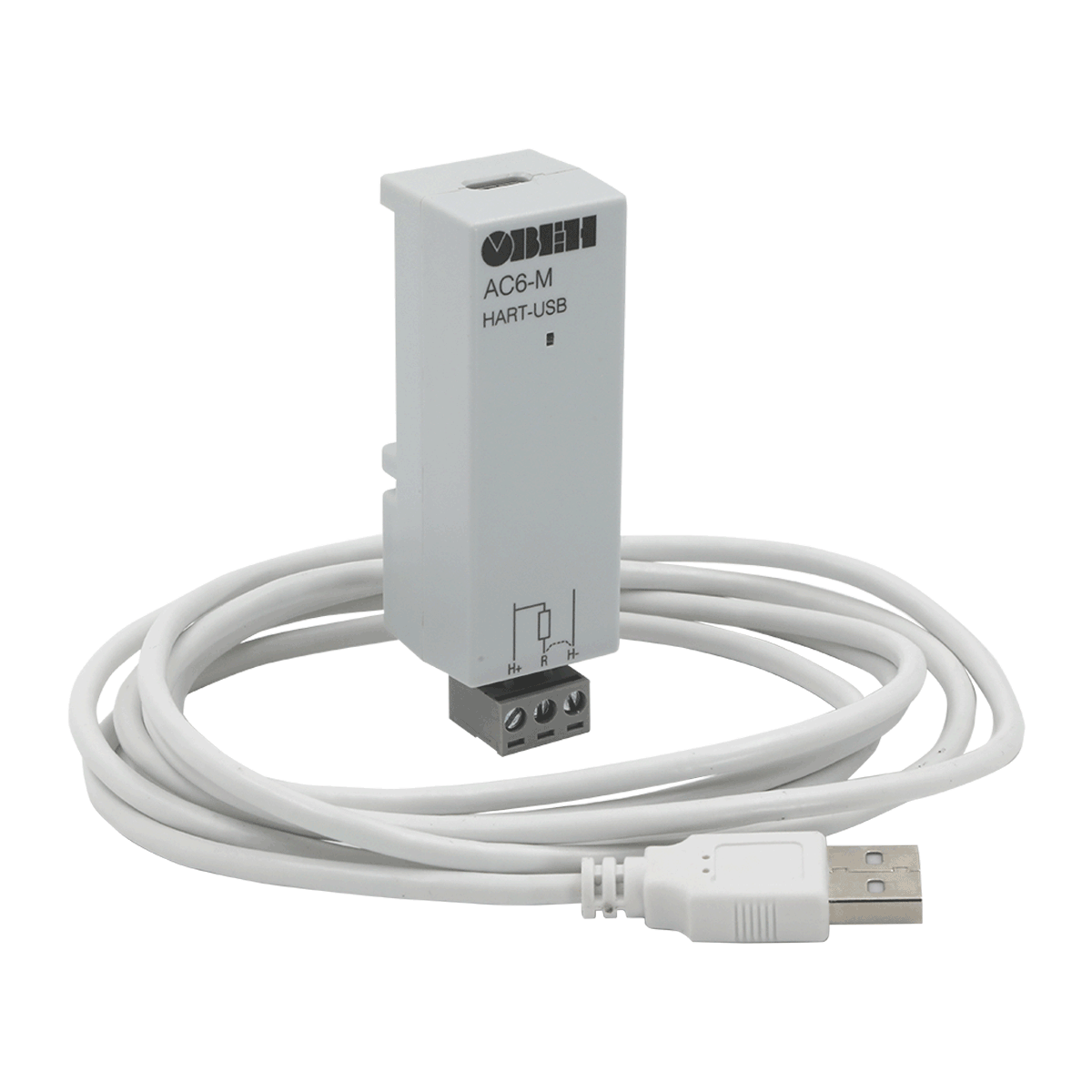

АС6-М преобразователь интерфейсов (модем) HART-USB для связи датчика с персональным компьютером

HART-модем ОВЕН АС6-М связывает компьютер или АСУ ТП с интеллектуальным датчиком давления, температуры, расхода либо другого параметра. Преобразователь автоматически определяет направление передачи данных между USB и HART-линией.

от 13 420 ₽Исполнений: 1
Параметры и подбор →

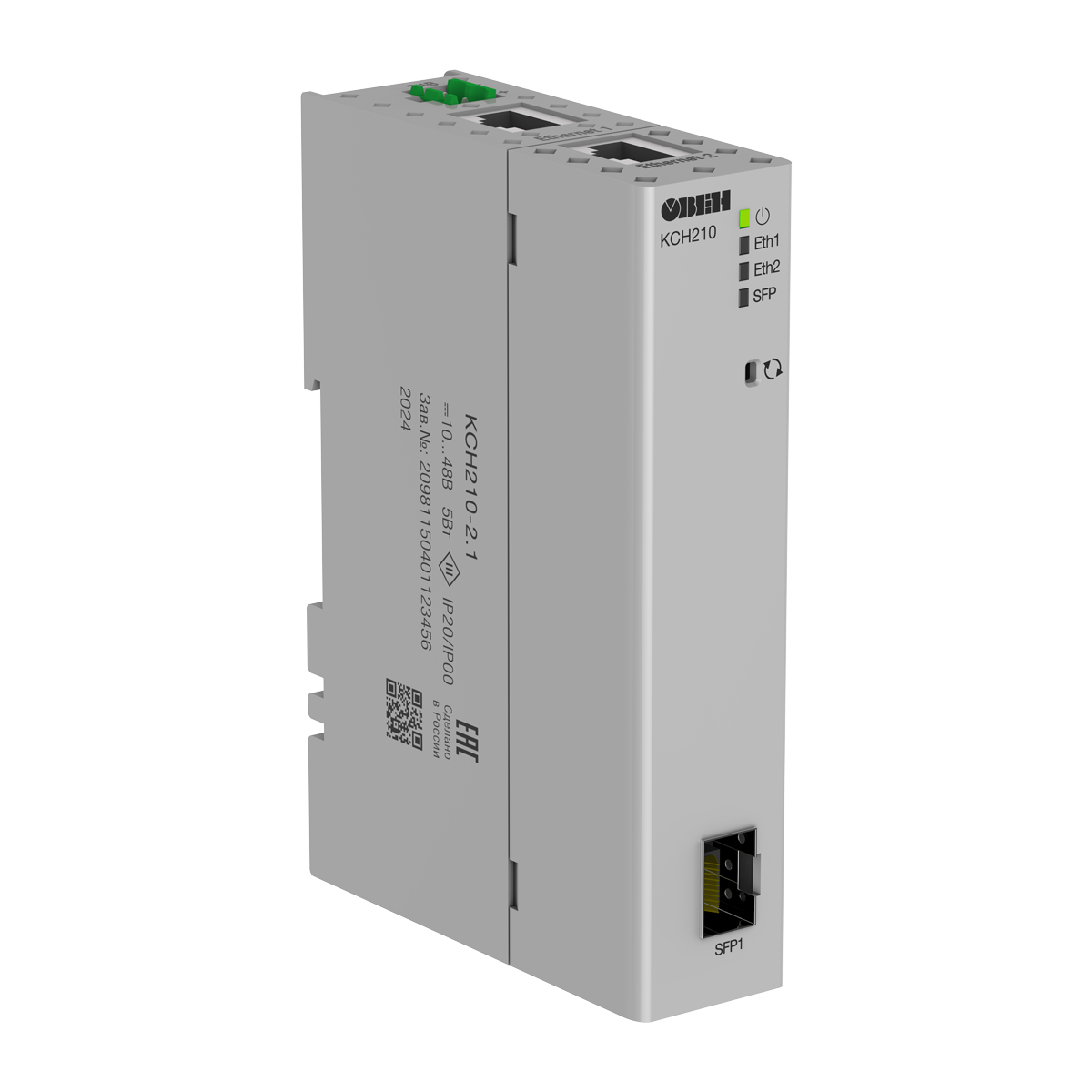

КСН210-2.1 – промышленный коммутатор с 2 портами 10/100/1000Base-T и 1 портом 1000Base-X SFP

Неуправляемый коммутатор ОВЕН КСН210-2.1 соединяет медные гигабитные линии с оптическим портом SFP. Устройство выполняет функции второго уровня и устанавливается на DIN-рейку в промышленной сети.

от 21 503 ₽Исполнений: 1
Параметры и подбор →

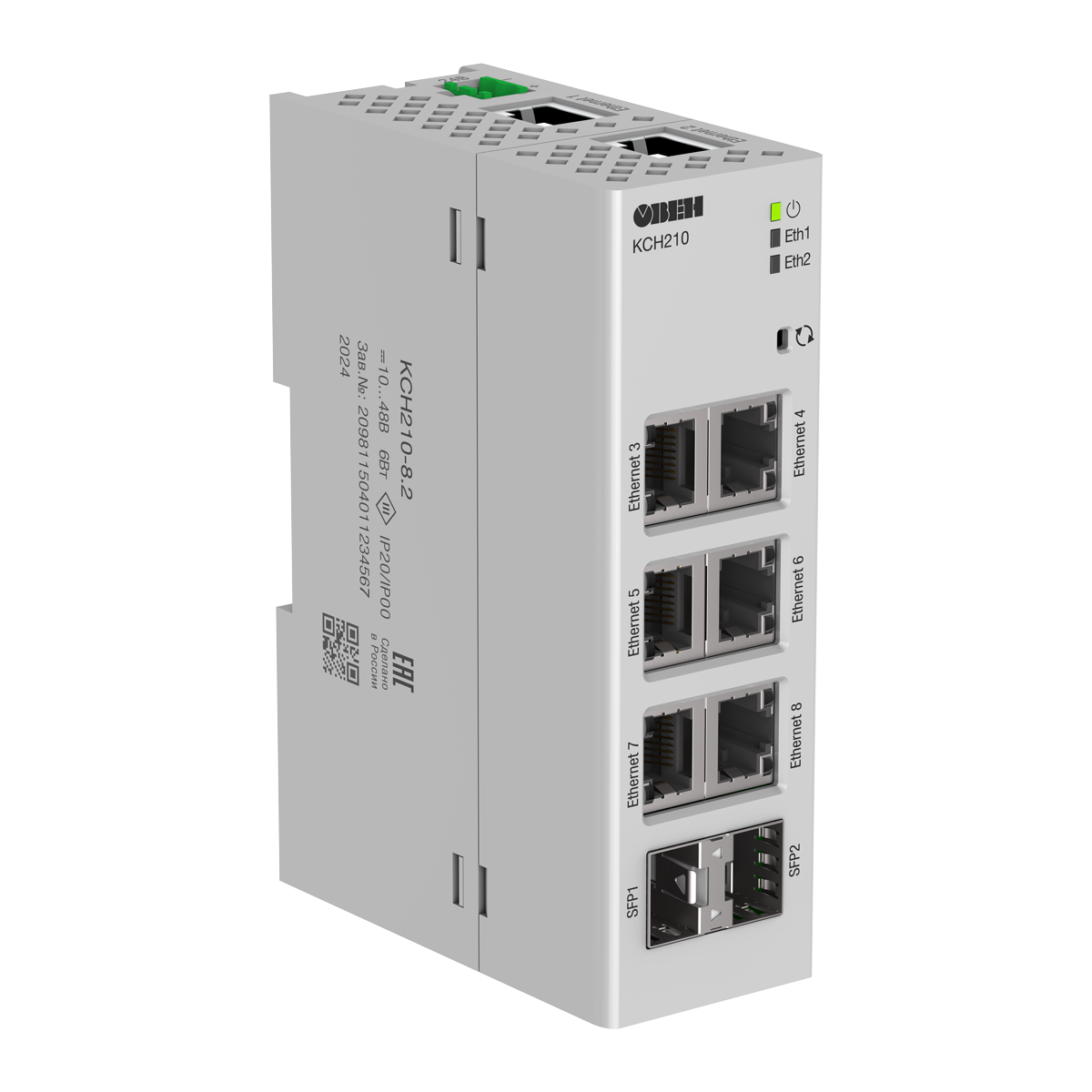

КСН210-8.2 – промышленный неуправляемый L2 коммутатор с 8 портами 10/100/1000Base-T и 2 портами 1000Base-X SFP

ОВЕН КСН210-8.2 — неуправляемый промышленный коммутатор для объединения нескольких сегментов высокоскоростной сети. Восемь медных Ethernet-портов дополняются двумя оптическими SFP, а корпус предназначен для DIN-монтажа.

от 30 500 ₽Исполнений: 1
Параметры и подбор →

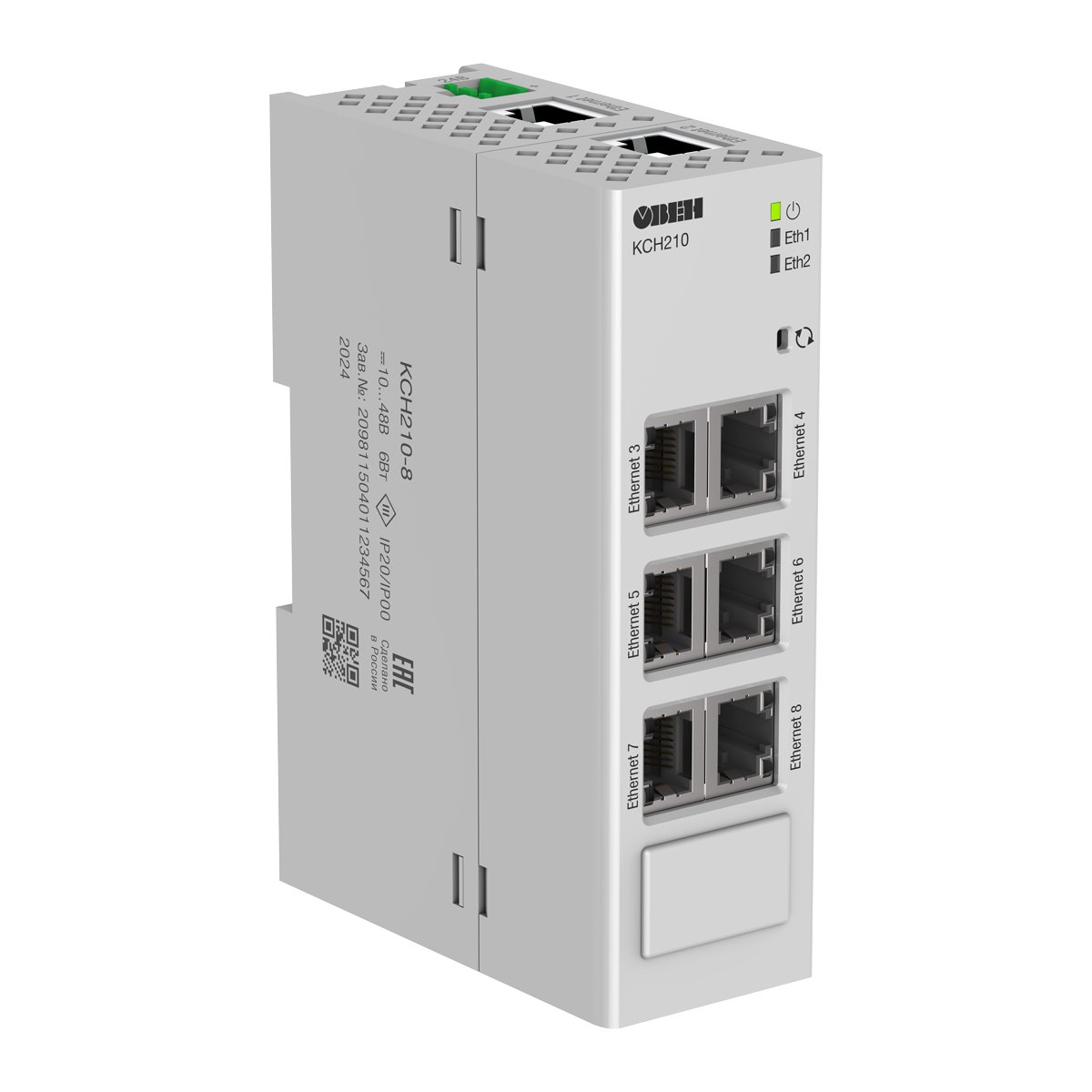

КСН210-8 – промышленный неуправляемый L2 коммутатор с 8 портами 10/100/1000Base-T

Промышленный ОВЕН КСН210-8 объединяет узлы локальной сети через восемь гигабитных медных портов. Неуправляемое устройство монтируется на DIN-рейку и работает от источника постоянного тока промышленного стандарта.

от 19 875 ₽Исполнений: 1
Параметры и подбор →

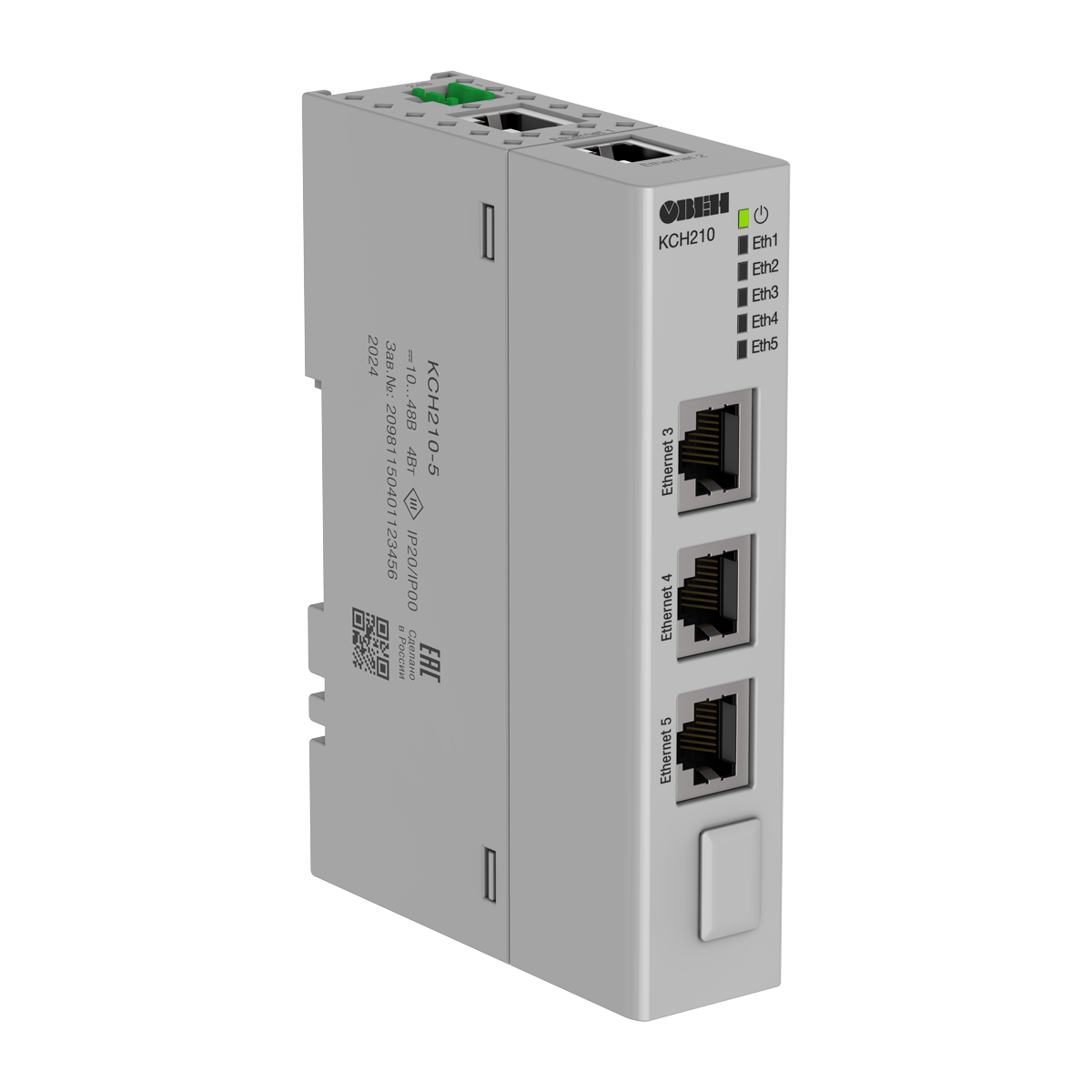

КСН210-5 - промышленный неуправляемый L2 коммутатор с 5 портами 10/100Base-T/TX

ОВЕН КСН210-5 соединяет узлы промышленной сети через пять Ethernet-портов. Это неуправляемый коммутатор: отдельное программное обеспечение для ввода в работу и эксплуатации не требуется. Устройство автоматически распознаёт прямое и перекрёстное соединение по MDI/MDI-X и устанавливается на DIN-рейку. Для свободных портов в комплекте предусмотрены защитные заглушки.

от 9 938 ₽Исполнений: 1
Параметры и подбор →

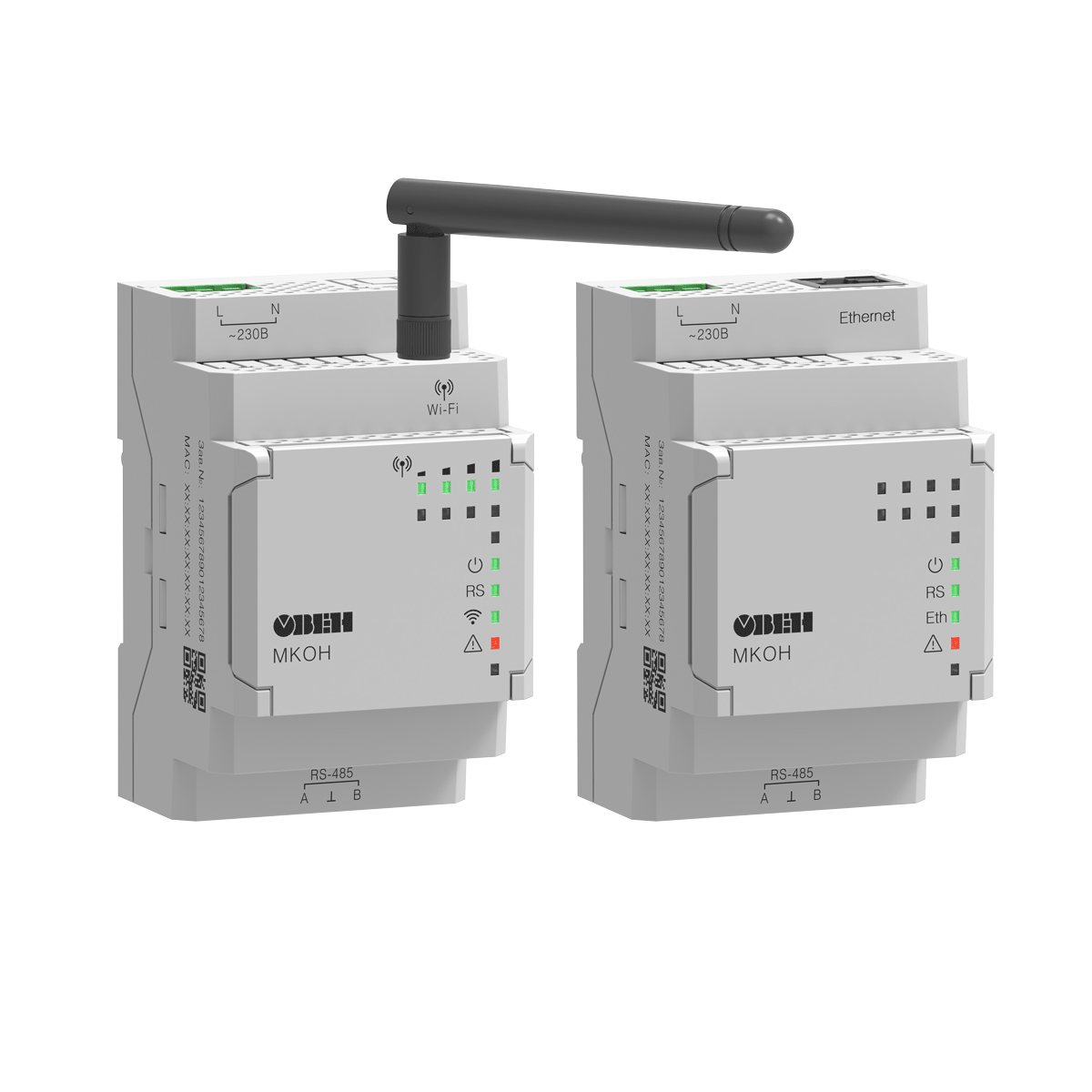

МКОН преобразователь протокола Modbus

ОВЕН МКОН обеспечивает обмен между устройствами Modbus в сети RS-485 и оборудованием, подключённым через Ethernet или Wi-Fi. Преобразователь переводит данные между Modbus RTU/ASCII и Modbus TCP с поддержкой ролей Master и Slave. В ОВЕН Конфигуратор предусмотрены готовые сценарии настройки шлюза для обоих направлений обмена. Встроенный в эту программу инструмент «Сниффер Modbus» позволяет просматривать пакеты, которыми обмениваются подключённые к шлюзу устройства.

от 15 403 ₽Исполнений: 4
Параметры и подбор →

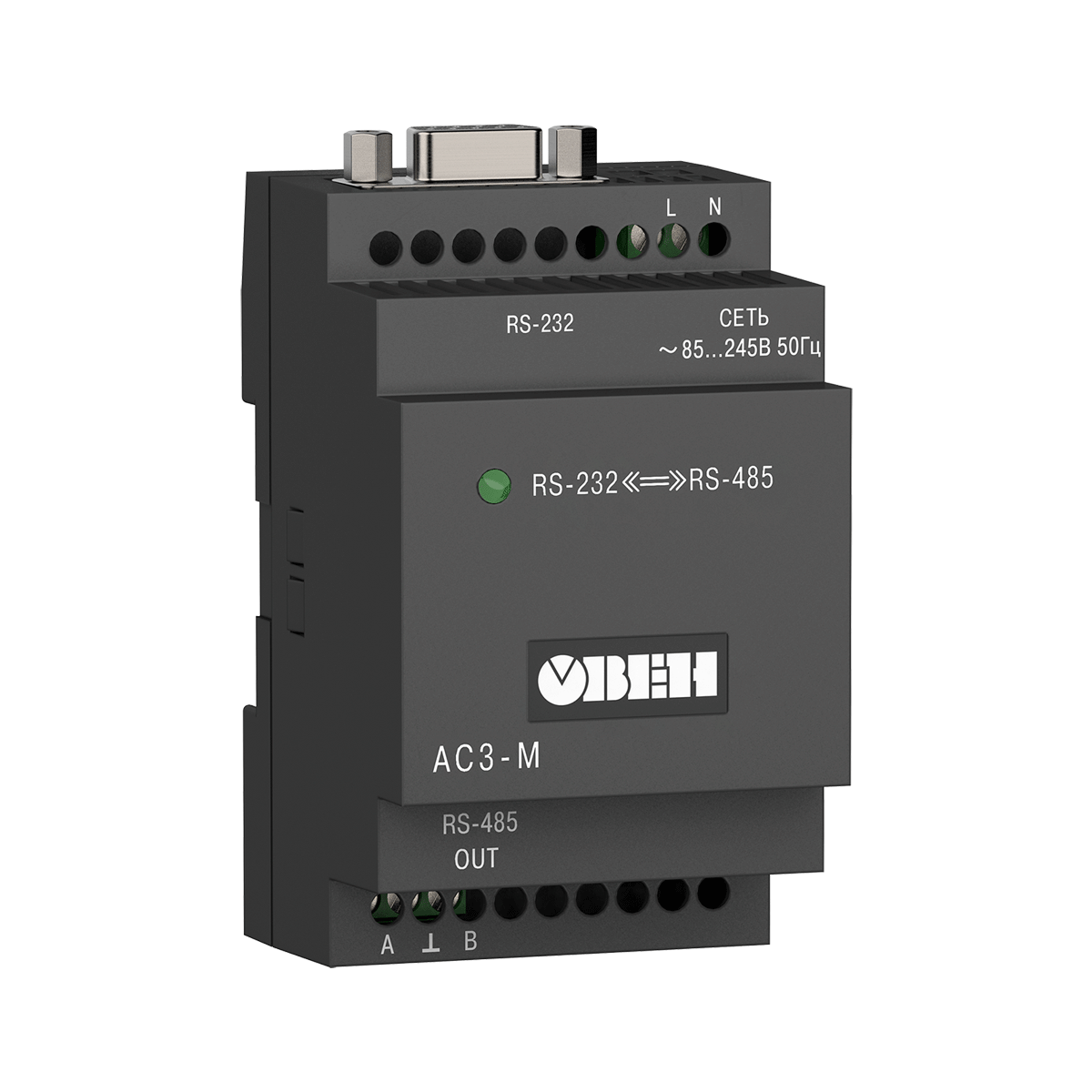

АС3-М преобразователь интерфейсов RS-232 <-> RS-485 с гальванической изоляцией

Преобразователь ОВЕН АС3-М согласует интерфейсы RS-232 и RS-485. Он позволяет подключить компьютер, весы, сканер штрихкода или другое устройство с RS-232 к промышленной сети RS-485.

от 8 550 ₽Исполнений: 2
Параметры и подбор →

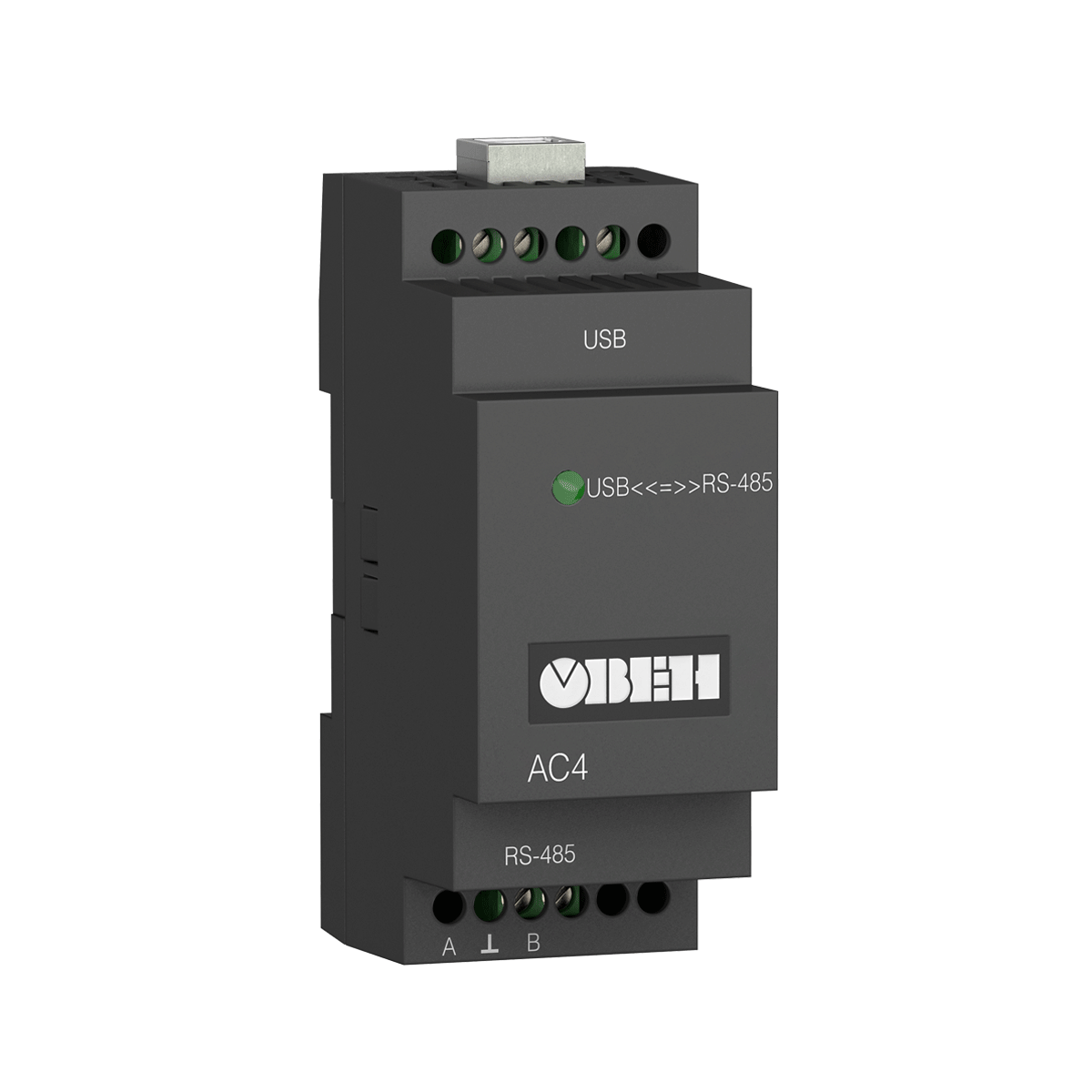

АС4 преобразователь интерфейсов RS-485 <-> USB c гальванической изоляцией

Преобразователь ОВЕН АС4 подключает сеть RS-485 к USB-порту компьютера через виртуальный COM-интерфейс. Обновлённая аппаратная версия использует микросхемы SiliconLabs и поддерживает автоматическую установку драйвера в перечисленных изготовителем версиях Windows.

от 8 550 ₽Исполнений: 1
Параметры и подбор →

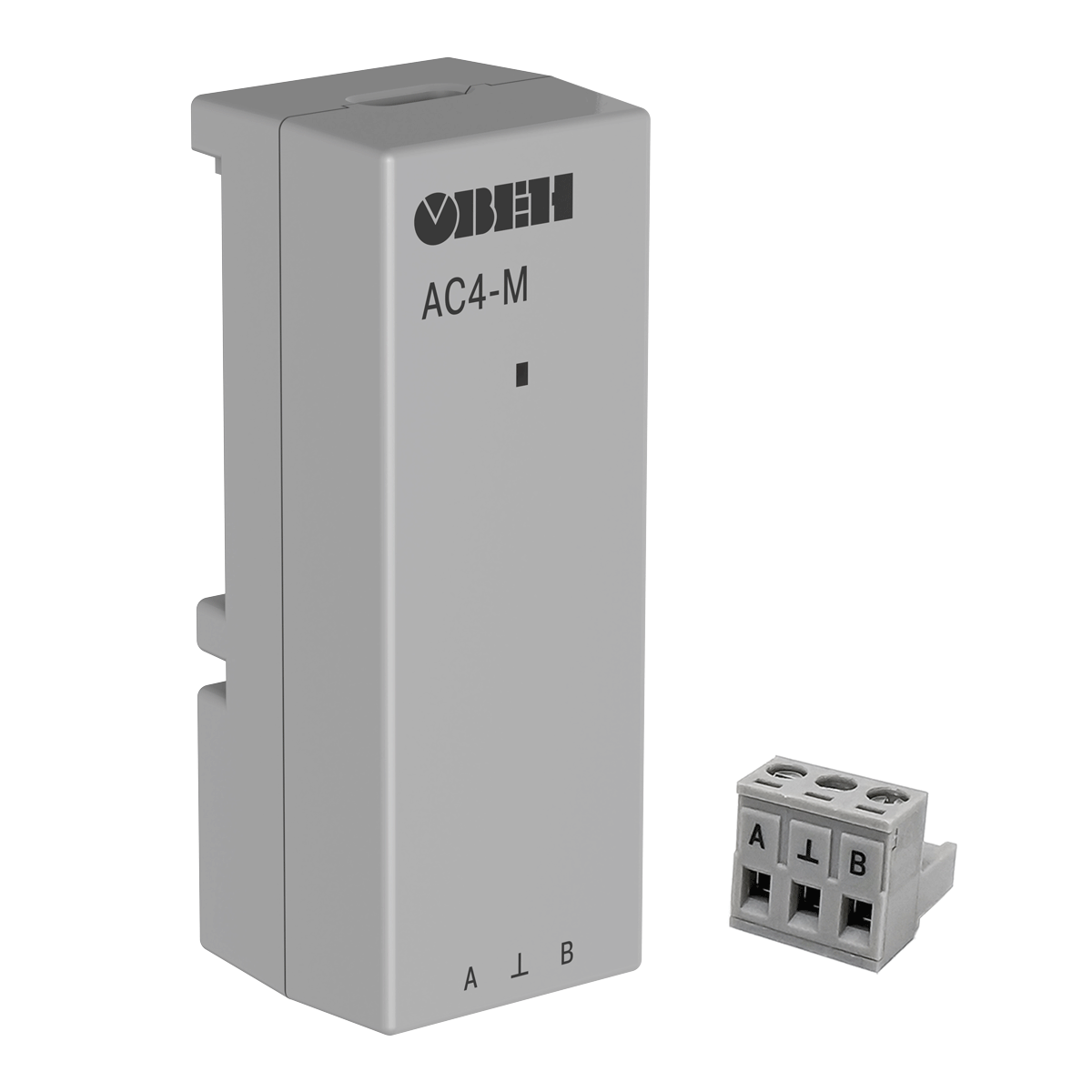

АС4-М преобразователь интерфейсов RS-485 <-> USB с гальванической изоляцией

Преобразователь ОВЕН АС4-М подключает компьютер с USB к промышленной сети RS-485. Обмен между интерфейсами проходит с гальванической изоляцией, направление передачи данных определяется автоматически. На компьютере устройство создаёт виртуальный COM-порт, через который могут работать SCADA-системы и конфигураторы, рассчитанные на аппаратный последовательный порт. Обновлённое исполнение имеет разъём Type C; соединительный кабель входит в комплект.

от 8 550 ₽Исполнений: 1
Параметры и подбор →

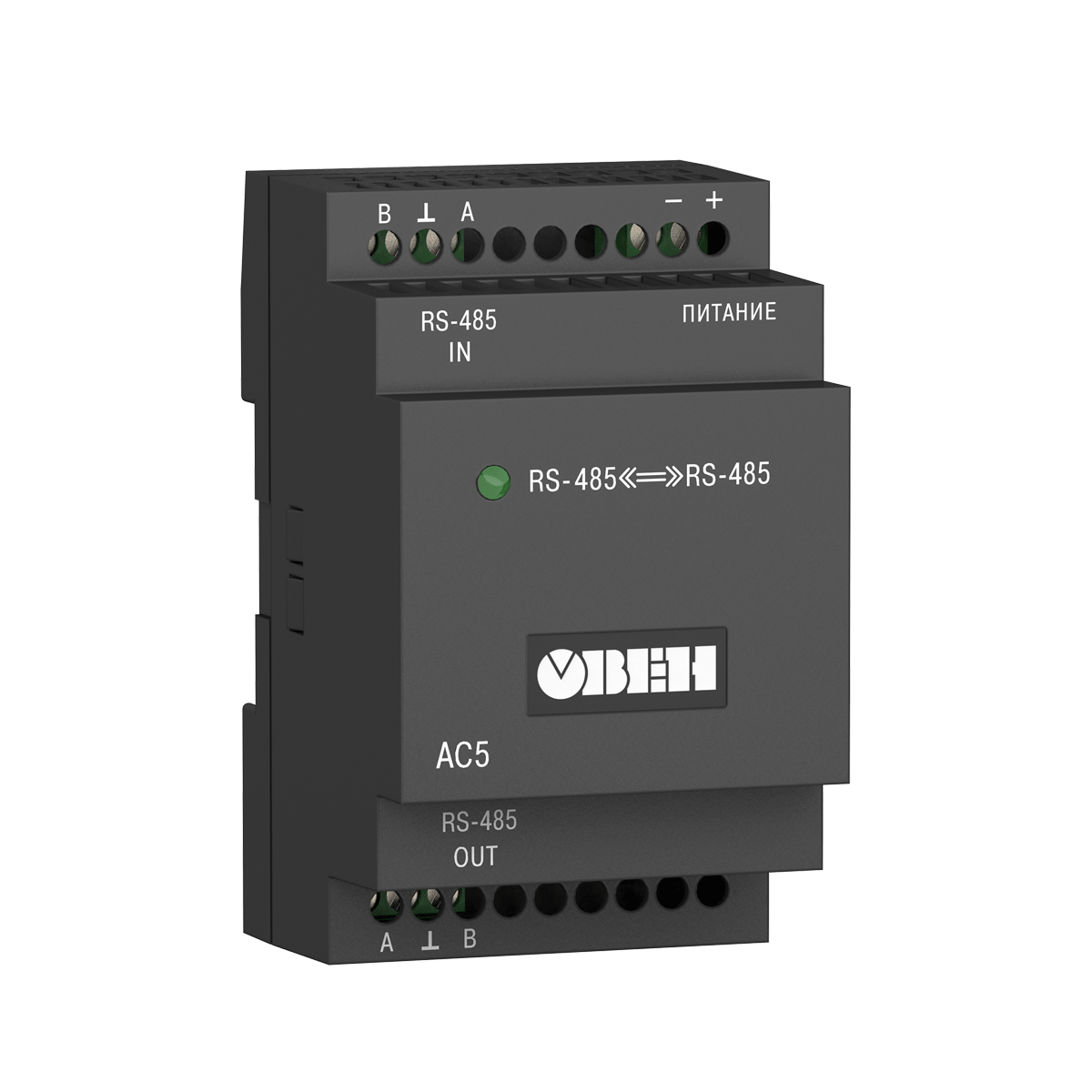

АС5 повторитель интерфейса RS-485 c гальванической изоляцией

Повторитель ОВЕН АС5 восстанавливает ослабленный сигнал RS-485 при большой длине линии или числе сетевых приборов. Универсальный источник позволяет питать устройство от широкого диапазона переменного или постоянного напряжения.

от 8 693 ₽Исполнений: 1
Параметры и подбор →

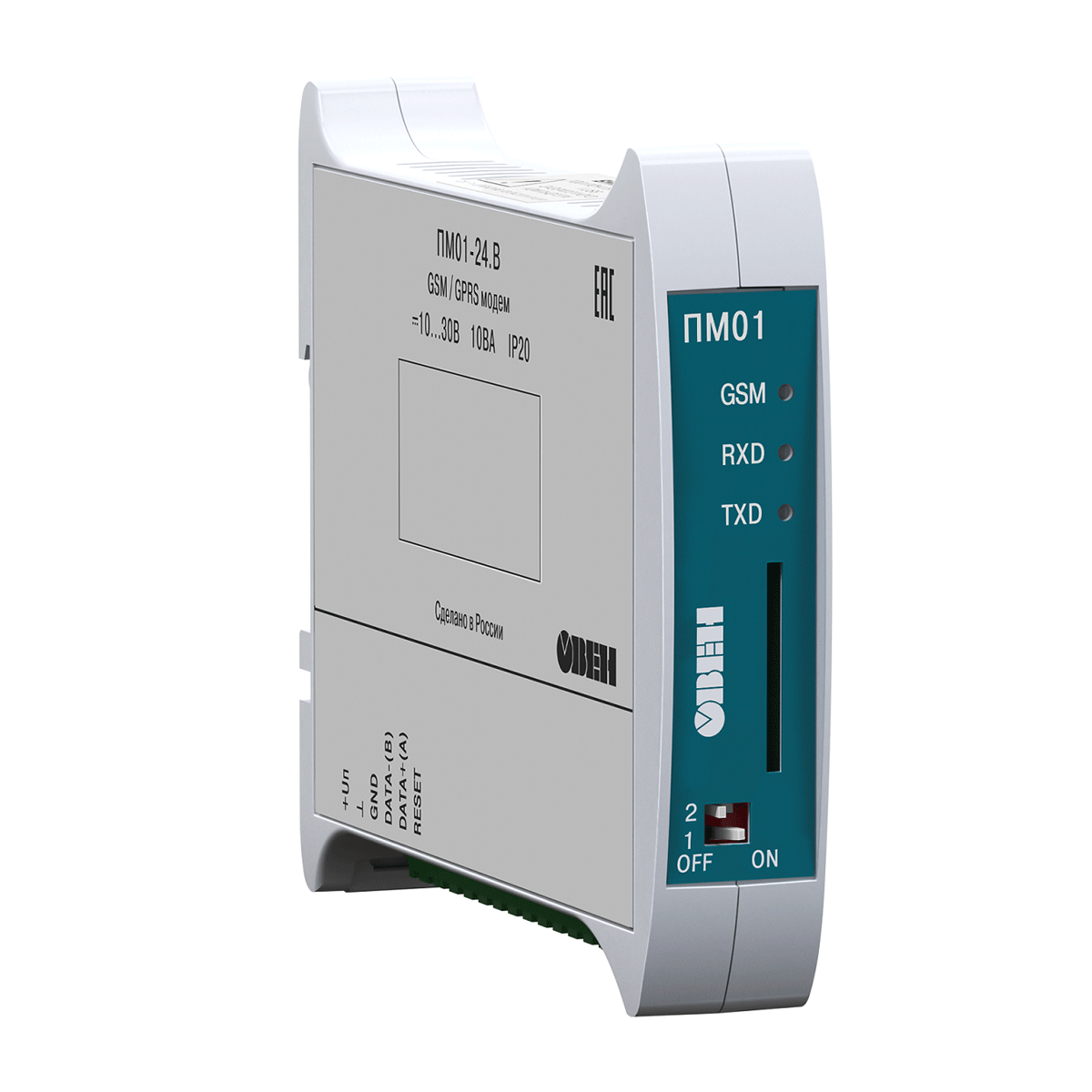

ПМ01 GSM/GPRS-модем

Модем ОВЕН ПМ01 обеспечивает передачу данных промышленного оборудования через сеть GSM/GPRS. При интеграции следует учитывать аппаратную версию SIM-модуля и отсутствие поддержки режима CSD в актуальных поставках.

от 9 722 ₽Исполнений: 2
Параметры и подбор →

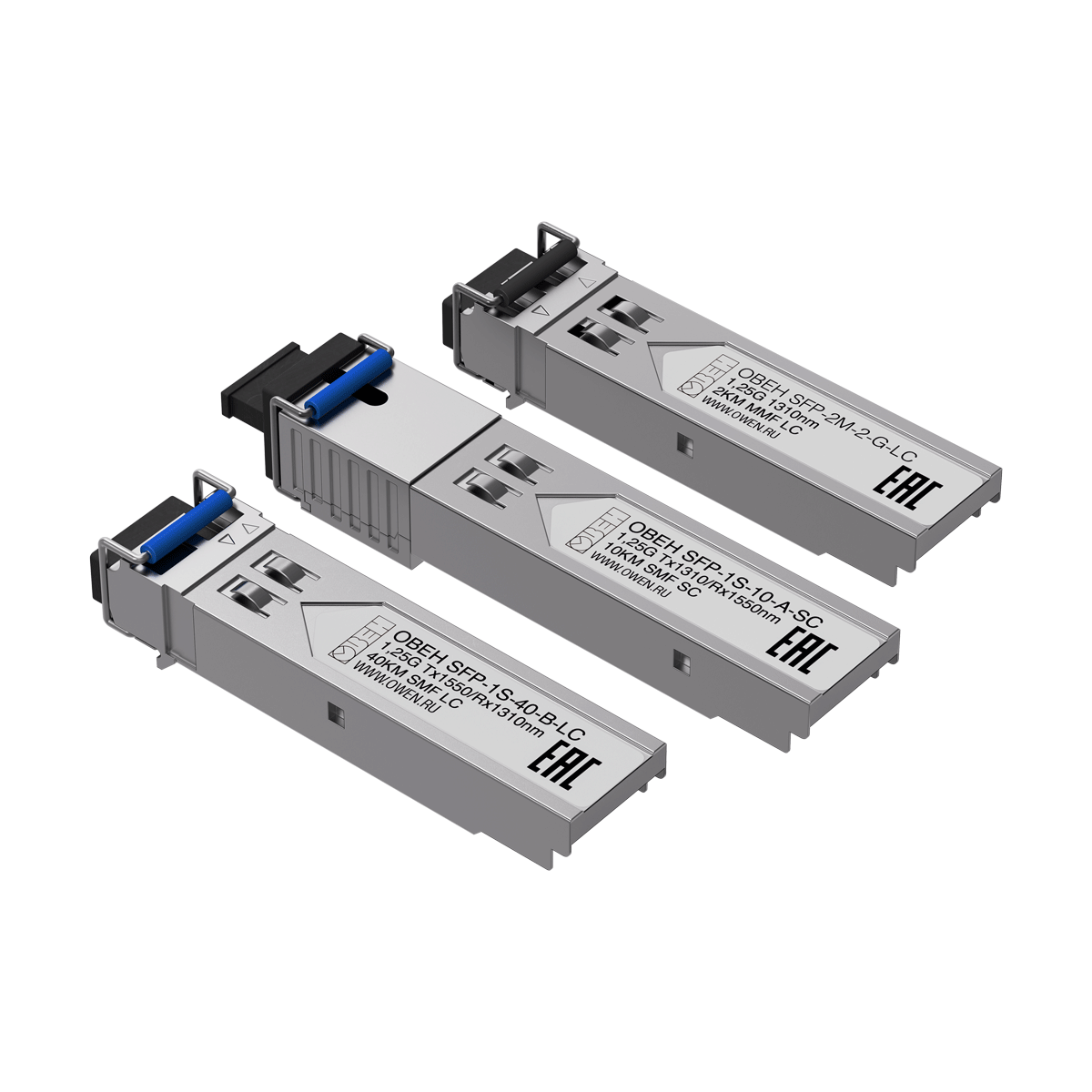

SFP-модули для высокоскоростной передачи данных на большие расстояния

SFP-модули ОВЕН преобразуют электрические данные сетевого оборудования в оптический сигнал для передачи по волоконной линии. Они устанавливаются в совместимые SFP-порты, включая промышленные коммутаторы КСН210-2.1 и КСН210-8.2.

от 3 050 ₽Исполнений: 22
Параметры и подбор →
ПОДБОР ПО ЗАДАЧЕ

Схема связи: интерфейс, протокол и роли устройств

01

Интерфейсы с обеих сторон

02

Протоколы обмена

03

Питание и монтаж

В выбранной серии проверьте полное обозначение, параметры исполнения и схему подключения.

Что сравнить перед выбором

  • Интерфейсы
  • Протоколы
  • Роль в сети
  • Питание
  • Настройки

Ниже — назначение серий и доступные материалы. Характеристики конкретного артикула проверяйте в его карточке.

ОВЕН АС6-М

HART-модем ОВЕН АС6-М связывает компьютер или АСУ ТП с интеллектуальным датчиком давления, температуры, расхода либо другого параметра. Преобразователь автоматически определяет направление передачи данных между USB и HART-линией.

Проверить: Питание, Монтаж, Условия установки, Связь.

ОВЕН КСН210-2.1

Неуправляемый коммутатор ОВЕН КСН210-2.1 соединяет медные гигабитные линии с оптическим портом SFP. Устройство выполняет функции второго уровня и устанавливается на DIN-рейку в промышленной сети.

Проверить: Питание, Монтаж, Условия установки, Связь.

ОВЕН КСН210-8.2

ОВЕН КСН210-8.2 — неуправляемый промышленный коммутатор для объединения нескольких сегментов высокоскоростной сети. Восемь медных Ethernet-портов дополняются двумя оптическими SFP, а корпус предназначен для DIN-монтажа.

Проверить: Питание, Монтаж, Условия установки, Связь.

ОВЕН КСН210-8

Промышленный ОВЕН КСН210-8 объединяет узлы локальной сети через восемь гигабитных медных портов. Неуправляемое устройство монтируется на DIN-рейку и работает от источника постоянного тока промышленного стандарта.

Проверить: Питание, Монтаж, Условия установки, Связь.

ОВЕН КСН210-5

ОВЕН КСН210-5 соединяет узлы промышленной сети через пять Ethernet-портов. Это неуправляемый коммутатор: отдельное программное обеспечение для ввода в работу и эксплуатации не требуется. Устройство автоматически распознаёт прямое и перекрёстное соединение по MDI/MDI-X и устанавливается на DIN-рейку. Для свободных портов в комплекте предусмотрены защитные заглушки.

Проверить: Питание, Монтаж, Условия установки, Связь.

ОВЕН МКОН

ОВЕН МКОН обеспечивает обмен между устройствами Modbus в сети RS-485 и оборудованием, подключённым через Ethernet или Wi-Fi. Преобразователь переводит данные между Modbus RTU/ASCII и Modbus TCP с поддержкой ролей Master и Slave. В ОВЕН Конфигуратор предусмотрены готовые сценарии настройки шлюза для обоих направлений обмена. Встроенный в эту программу инструмент «Сниффер Modbus» позволяет просматривать пакеты, которыми обмениваются подключённые к шлюзу устройства.

Проверить: Монтаж, Условия установки, Связь.

ОВЕН АС3-М

Преобразователь ОВЕН АС3-М согласует интерфейсы RS-232 и RS-485. Он позволяет подключить компьютер, весы, сканер штрихкода или другое устройство с RS-232 к промышленной сети RS-485.

Проверить: Входной сигнал, Выходной сигнал, Монтаж, Условия установки.

ОВЕН АС4

Преобразователь ОВЕН АС4 подключает сеть RS-485 к USB-порту компьютера через виртуальный COM-интерфейс. Обновлённая аппаратная версия использует микросхемы SiliconLabs и поддерживает автоматическую установку драйвера в перечисленных изготовителем версиях Windows.

Проверить: Питание, Монтаж, Условия установки.

Показаны первые 8 серий раздела. Полный список — в каталоге выше.

Руководства для выбора и подключения

Вопросы по моделям в категории

Что проверить перед подключением АС6-М к прибору?

Убедитесь, что прибор поддерживает HART, и согласуйте схему измерительной петли. У модема предусмотрен встроенный резистор 250 Ом и питание от USB; наличие этих функций следует учитывать при подключении по руководству, чтобы не дублировать элементы схемы без расчёта.

ОВЕН АС6-М: характеристики и исполнения →
Для какой схемы соединения выбирать КСН210-2.1?

Он предусматривает два медных порта 10/100/1000Base-T и один оптический порт 1000Base-X SFP. Укажите число медных линий и параметры оптического участка, затем отдельно согласуйте SFP-модуль; устройство является неуправляемым коммутатором.

ОВЕН КСН210-2.1: характеристики и исполнения →
Что учесть в сетевой схеме КСН210-8.2?

Распределите восемь медных подключений и два SFP-порта. Если используется Bypass, отдельно проверьте ограничения скорости соответствующих портов по таблице характеристик; номинальная гигабитная возможность линейки не описывает все режимы передачи.

ОВЕН КСН210-8.2: характеристики и исполнения →
Как распределить подключения на КСН210-8?

Для сети доступны восемь медных Ethernet-портов. Проверьте назначение портов 1 и 2 и их работу Bypass по документации; для портов 3–8 отдельно указаны скорости 10/100/1000 Мбит/с, поэтому режимы следует учитывать при схеме соединений.

ОВЕН КСН210-8: характеристики и исполнения →
