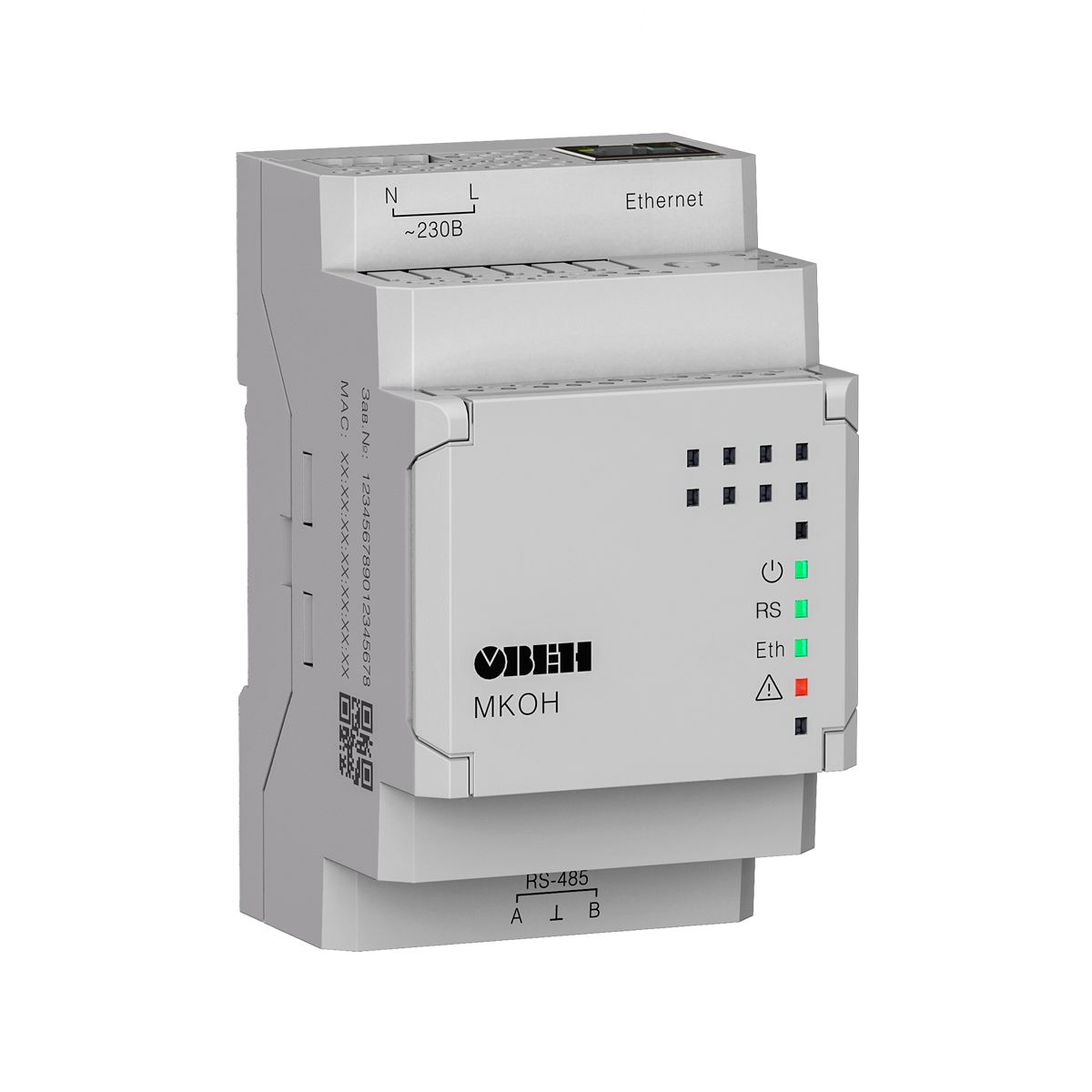

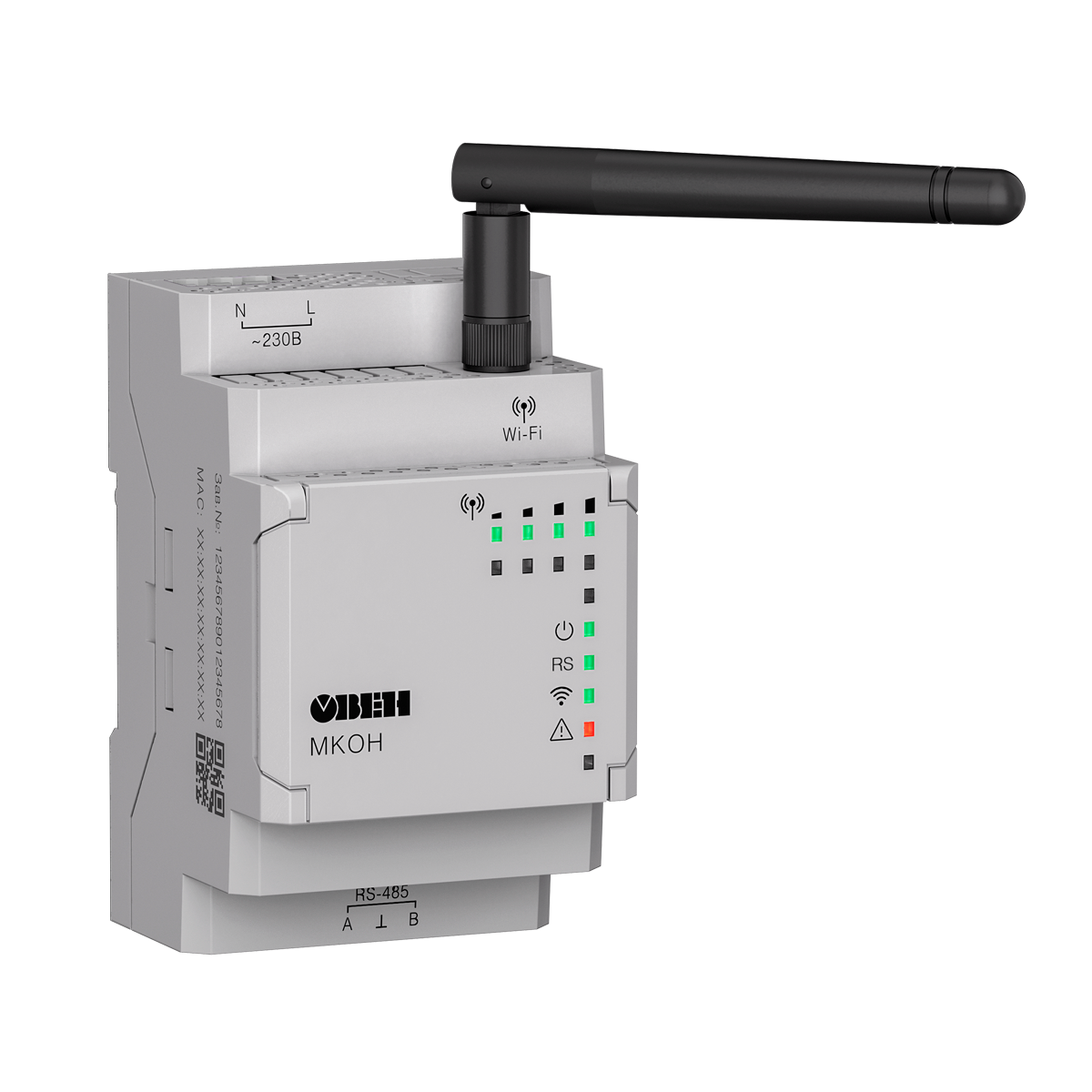

Изображения модели и серии. Внешний вид зависит от исполнения.
ОВЕН МКОН обеспечивает обмен между устройствами Modbus в сети RS-485 и оборудованием, подключённым через Ethernet или Wi-Fi. Преобразователь переводит данные между Modbus RTU/ASCII и Modbus TCP с поддержкой ролей Master и Slave. В ОВЕН Конфигуратор предусмотрены готовые сценарии настройки шлюза для обоих направлений обмена. Встроенный в эту программу инструмент «Сниффер Modbus» позволяет просматривать пакеты, которыми обмениваются подключённые к шлюзу устройства.
Определите, в какой сети находится ведущий узел, а в какой — ведомые устройства. МКОН поддерживает обмен между Modbus RTU/ASCII и Modbus TCP; настройка зависит от направления Master–Slave. Для проверки взаимодействия предусмотрен просмотр обмена пакетами через инструмент «Сниффер Modbus».
Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.
Параметры для проверки: Тип корпуса; Габаритные размеры.
Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.
Параметры для проверки: Степень защиты корпуса по ГОСТ 14254.
Сверьте интерфейс и протокол с остальной системой. Возможности, помеченные как опциональные, проверяйте в комплектации.
Параметры для проверки: Интерфейсы; Поддерживаемые протоколы.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Наименование | Значение | |
| МКОН | МКОН-WIFI | |
| Интерфейсы | RS-485 – Ethernet | RS-485 – Wi-Fi |
| Питание |
| |
| Максимальная мощность потребления, не более |
| |
| Гальваническая изоляция |
| |
| Электрическая прочность изоляции, не менее | 2300 В | |
| RS-485 | ||
| Поддерживаемые протоколы | Modbus RTU (Master/Slave), Modbus ASCII (Master/Slave) | |
| Скорость передачи данных | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с | |
| Максимальная длина линии | 1200 м | |
| Количество Slave-устройств в сети (без повторителей), не более | 32 | |
| Ethernet | Wi-Fi | |
| Поддерживаемые протоколы | Modbus TCP (Master/Slave) | |
| Стандарт | IEEE 802.3i/u | IEEE 802.11b/g/n |
| Скорость передачи данных | 10/100 Мбит/c | зависит от стандарта |
| Разъем | 8P8C (RJ45) | RP-SMA |
| SlaveID по умолчанию (неизменный параметр) | 1 | |
| Количество Slave-устройств в сети, не более | 31 | |
| USB | ||
| Тип | USB 2.0 (Micro-USB) | |
| Питание прибора при настройке | Поддерживается | |
| Корпус | ||
| Тип корпуса | Для крепления на DIN-рейку | |
| Габаритные размеры | 55×96×58 мм | |
| Степень защиты корпуса по ГОСТ 14254 | IP20 | |
| Общие характеристики | ||
| Масса, не более | 0,15 кг | |
| Средний срок службы | 10 лет | |
| Средняя наработка на отказ, не менее | 80 000 ч | |
